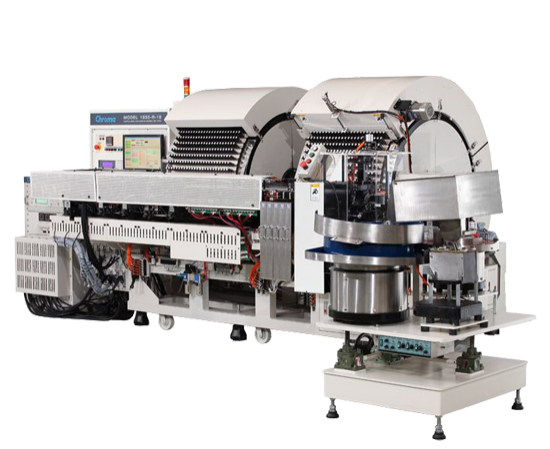

电气二重层电容自动测试系统 Model 1850 Series

产品特色

• 自动电气二重层电容老化功能
• 电气二重层电容漏电流(Leakage Current)、静电容量(Static Capacitance)、内阻(IR，Internal Resistance)、串联等校电阻ESR量测
• 五组静电容量(Static Capacitance)分类与不良品分类
• 自动装填与供料系统
• 机械式极性判定，待测物极性错误自动反转
• 自动整脚机构
• 独特封闭式隔离温度老化炉
• 数字式温度控制
• 电容器自动检测输送带
• 测试数据储存功能，提供Excel CSV格式数据文件，供客户不同应用使用
• 计算机控制系统
• 模块设计，容易维修
• 小型生产设备，不占空间
• 大型LCD显示
• 友善的人机界面
• 多层式用户权力管理

产品介绍

致茂1850系列电气二重层电容自动测试系统(Electrical Double Layer Capacitor Automatic Test System, EDLC ATS)是最新的电气二重层电容自动化测试系统，系统内包含自动进料、老化炉、自动检测输送带等机械设备与模块式/可程序直流电源供应器、多通道电气二重层电容容量/内阻测试器、多功能数据收集器、和LCR表等量测设备。这套系统是以自动输送为设计基础，可以快速自动充电老化分类，适用电气二重层电容(EDLC)自动化生产测试厂商。

1850系列电气二重层电容自动测试系统(EDLC ATS)以自动输送为设计基础。此系统提供自动供料系统，用户将组件置于储料桶内，系统利用震动盘将组件导入供料盘内，供料盘将组件分离与排列。系统自动将待测物组件串排，并提供缓冲区，可依据待测物进料状况，自动补足串排缓冲区。转盘上自动机构矫正导线，及机械式极性判断，确认待测物长短脚极性，经由顶端之夹头，自动转正，并固定方向。1850 系列内自动供料系统，使待测物组件串排，依序进行整脚，极性判定，可加速系统运输速率，减少不良料品影响机械动作。

1850系列系统由自动进料机构到分类出料，皆采用自动连续运输，减少各站间人力搬运。含有自动检测输送带，输送带上安装塑料制水平式组件夹头，透过电动机械设备驱动，提供快速平稳的运输，传递待测物组件于各测试站之间。

1850系列提供充电老化功能，采用独特封闭式隔离温度老化炉，可以确保温度的均一性。采用数字式温度控制，可自动控制并达到恒温控制。并搭配过温保护，当温度控制器故障，自动断电，并免持续加温造成待测物组件损害与危险。充电系统每channel 搭配限流电路，可计算机程序化设定其限电流值，可避免单一组件短路造成充电供电系统异常。确保其他组件可持续正常充电。

1850系列内含多信道漏电流检测电路，可多信道同时量测，避免因电压与大容量的因素，所造成长时间瞬时引响总产量，其漏电流检测电路并配有接触不良电路，因接触不良之待测物，其漏电流状态会与正常良品相似，配有接触不良侦测电路，可避免将接触不良的不良待测物组件误判成良品。

1850系列提供多信道静电容量与内部阻抗测试器， 采用静电容量与内部阻抗一次放电同步量测，避免两项测试之间还要重复充电， 增加其生产效率，减少用电量。其系统量测结束，并提供快速放电功能。以降低待测物组件电压。另有短路站，将待测物组件短路，以降低待测物组件上的残存电压。

系统内并搭配高科技双频功能11022 LCR Meter，可以同时测试两个频率，减少测试所需站别与测试时间，增加产能，其对于尚有残存电压的待测物组件，依然可以快速正确量测。提供最多5组静电容量分类，与不良品分类。并提供其计数功能。系统测试完毕并将测试数据储存于档案(Excel–CSV 格式)，供使用统计与报表应用。

1850 系统采用计算机控制，可经由计算机控制充电电压、老化时间等。并提供储存、加载设定条件档，可以方便生产线更换不同规格，避免人员输入错误。 多层式用户权力管理让使用者可以依操作人员给予适当的账号、密码与权限，方便管理。系统含有多种警告装置与警告提示窗口， 包含气压不足警告、闸门未到定位警告等， 防止因人为疏失造成系统设备损坏故障，经过简单明了的警告提示窗口，可快速排除问题，易于人员维护。

致茂 1850系列是电气二重层电容(Electr ical Double Layer Capacitor)的自动化老化测试分类系统，提供充电老化、漏电流、静电容量、内部阻抗、和ESR量测。能够满足电气二重层电容生产线之高速生产需求。

型号规格
