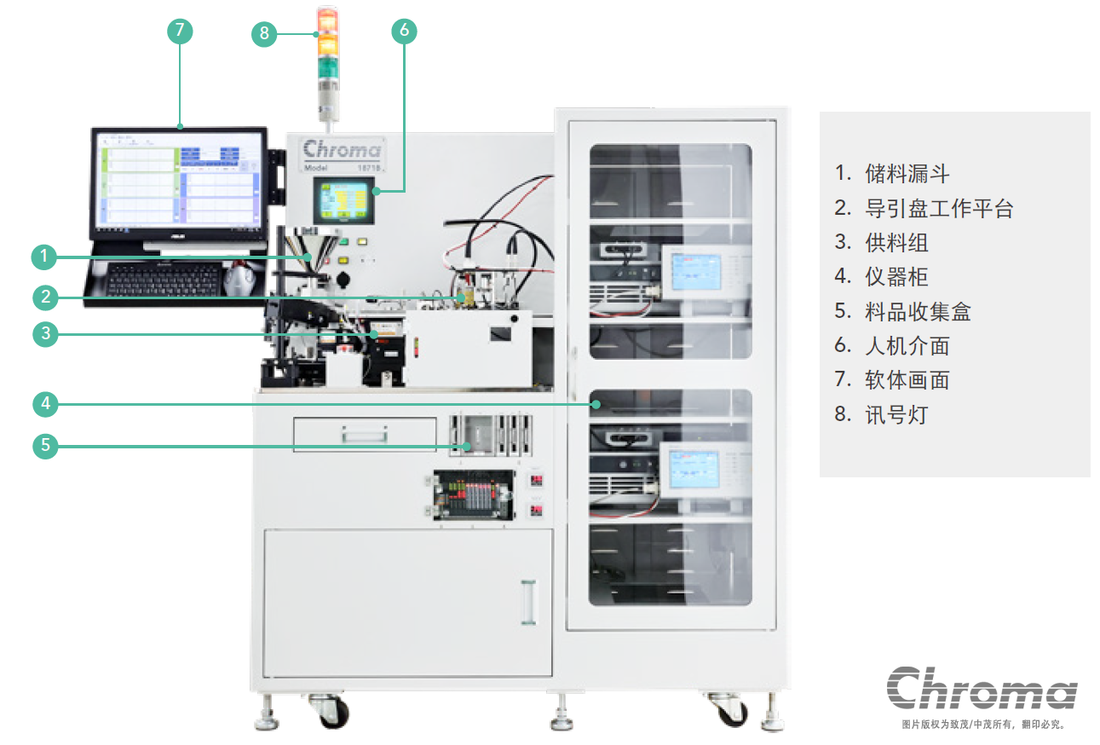

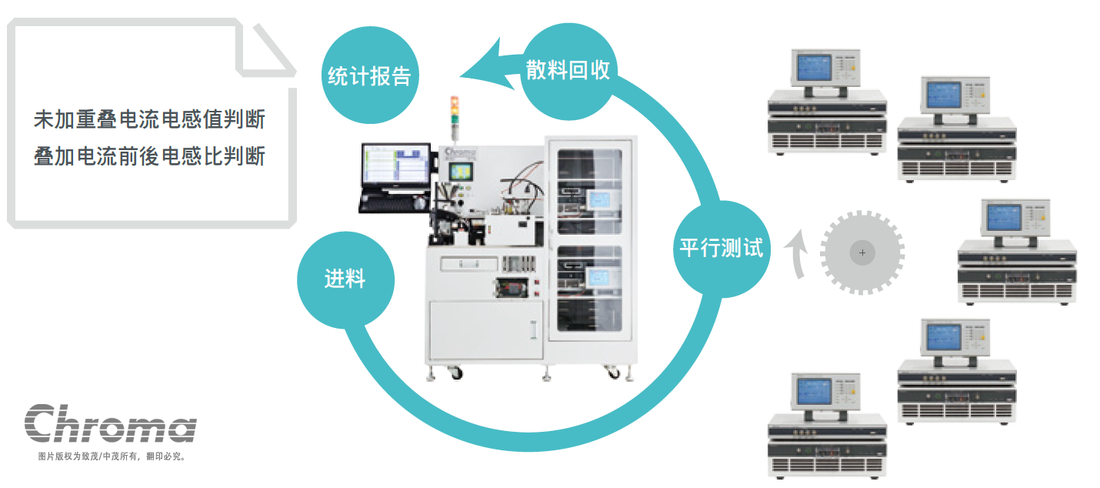

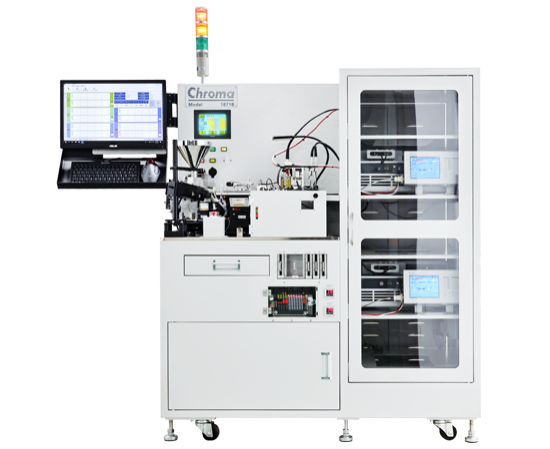

电感重叠电流自动测试系统 Model 1871B

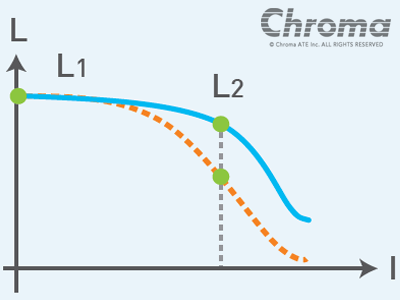

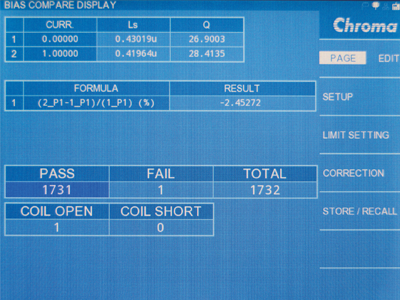

Bias Compare 模式

Bias compare 模式是为了计算当重叠电流加载于磁性组件时的电感值下降百分比而设计。与一般的绝对值判断方法相比较，下降百分比能更为有效的筛检出饱和特性不佳的电感。

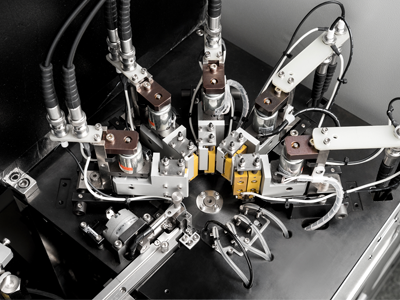

耐大电流量测专用测试座

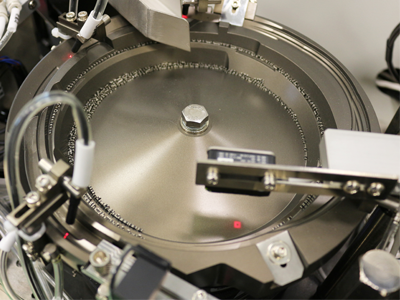

芯片型电感的尺寸规格非常小，在进行重叠电流测试时容易受到配线及治具的影响。独立的电感重叠电流自动测试系统，由于在测试中必须对待测物额外施加重迭电流，故整个测站的测座需要针对耐大电流来设计测试测片及配线。Chroma 1871B电感重迭电流自动测试系统里，专门设计了应用于耐大电流的测座和测试测片 (耐电流~20A)，并搭配精准且快速的精密量测仪器Chroma 11050系列高频LCR表及Chroma A110505重迭电流源，以提高测试的可靠性与稳定性。

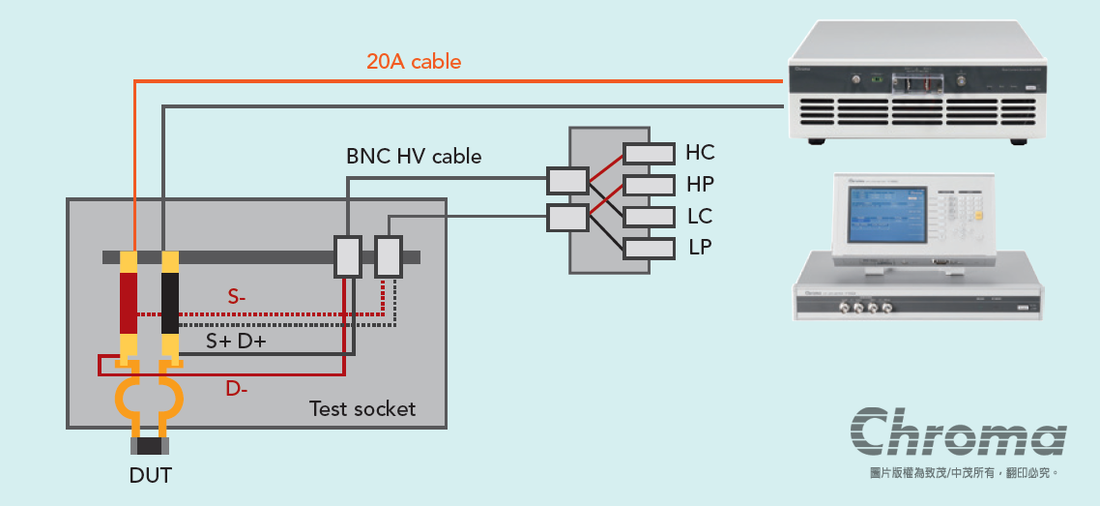

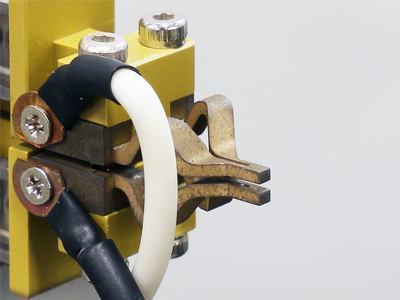

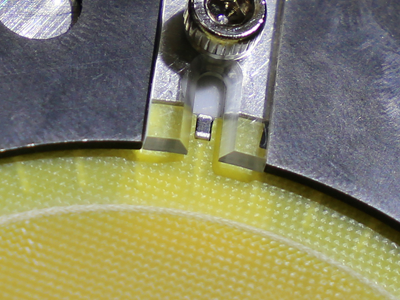

▲ 1871B 重叠电流测座示意图

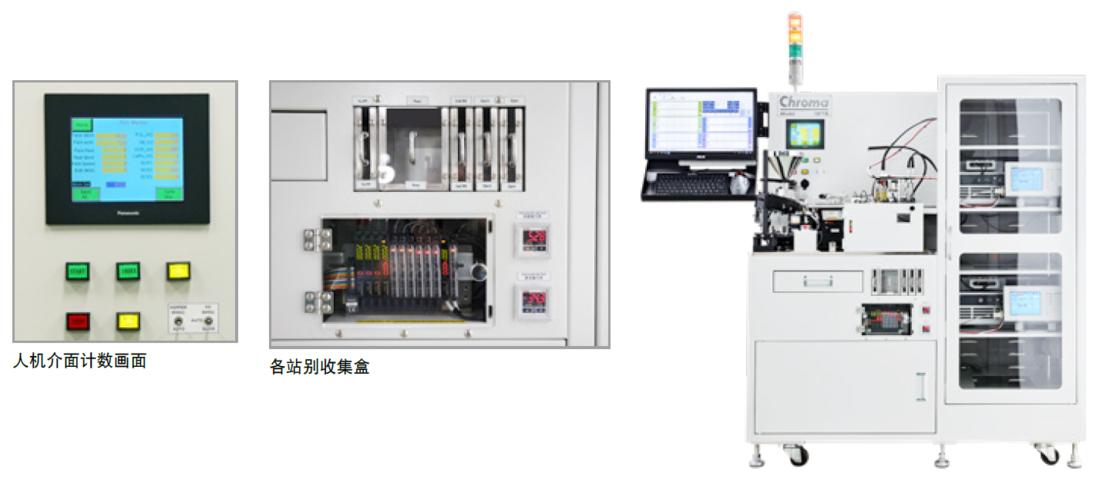

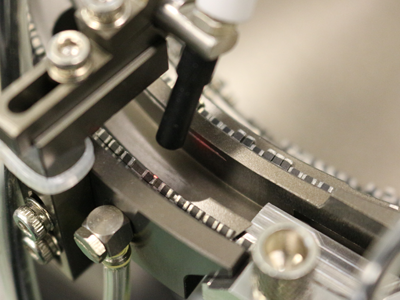

各测试站独立不良收集盒

Chroma 1871B同时搭配5套Chroma 11050及A110505，皆具相同测试目的，为方便使用者进行分析，可将不良品依照不同测试条件各自独立收集、清楚分类，分析各种测试不良品状况后可改善生产质量。

操作简易的人机接口

触控面板可切换中、英、日三种语言，生产计数功能可提供生产线使用，错误讯息直接显示于人机接口上，易于执行故障排除。

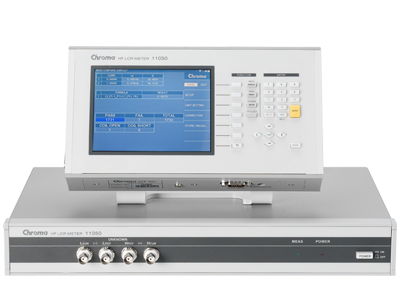

Chroma 11050系列高频LCR表为一提供被动组件量测评估解决方案，兼具精准与快速两大特色的精密测试仪器。从 kHz~10MHz/60Hz~5MHz/75kHz~30MHz的宽广测试频率范围，适合分析被动组件于不同频率下的特性。0.1%的基本量测准确度，让量测结果不仅仅呈现高稳定性，更具备高可靠性，此外，仅需要7ms的快速量测搭配自动化机台，更能有效率地大幅提高生产产能。

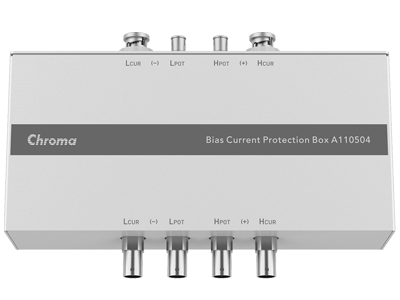

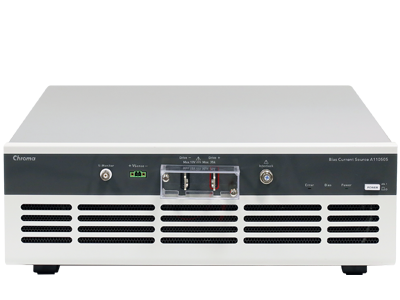

搭配的Chroma A110505直流重叠电流源必须藉由11050系列高频LCR表控制偏压电流输出，并提供给待测物 0~20A的偏压直流电流，其操作频率于100kHz~10MHz。Chroma 11050系列高频LCR表搭配直流重叠电流源时，因电流瞬间的变化可能产生极大的电压造成LCR Meter的损坏，在使用上为避免此情况发生，务必搭配保护治具使用。 故选用A110505直流重叠电流源时，建议同时搭配A110504直流重叠电流保护盒做测试。

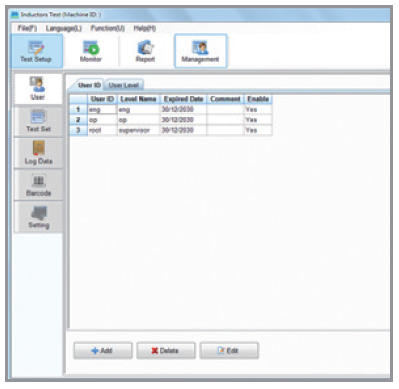

Chroma 1871B 的数据收集软件 A187100专为工厂生产使用而设计，除基本数据收集外，并具有实时平均值全距监控、测试参数设定等功能，亦可符合研发、生产及品保等各单位需求。

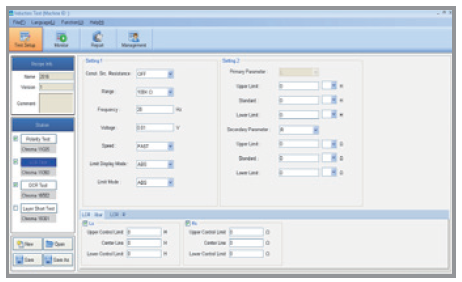

测试参数设定、储存及呼叫

Chroma 1871B可透过A187100软件平台进行测座的归零校正，并对所有搭配的仪器设定参数、判断条件限设，不需因配合不同仪器而个别操作软件接口。此外，亦可预先将参数储存于计算机，换不同产品后，仅需呼叫数据即可快速转换。

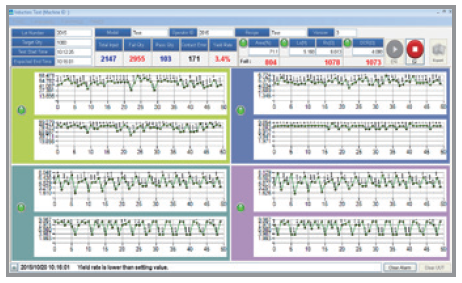

实时测试监控

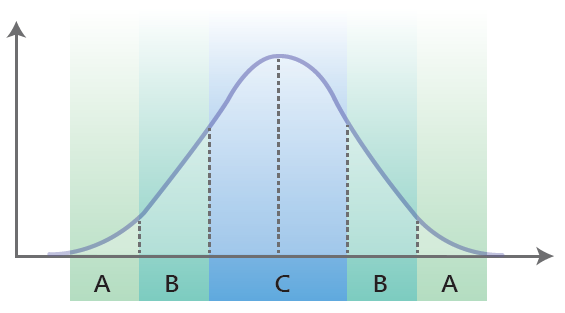

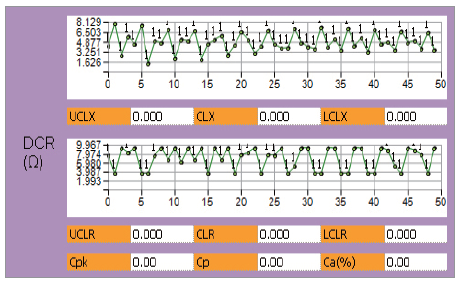

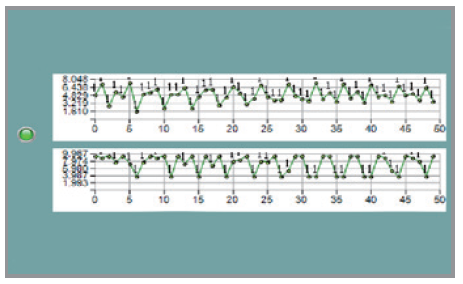

Chroma A187100 数据收集软件具有实时监控功能，包含已投入数量、良品数量、不良品数量、生产良率及各站判别良与不良统计等基本功能。针对生产单位的需求，亦有平均值及全距管制图 (X-bar and R-charts) 的实时监控功能，经由实时的数据统计分析，协助生产单位控管质量或监控其他异常状况。

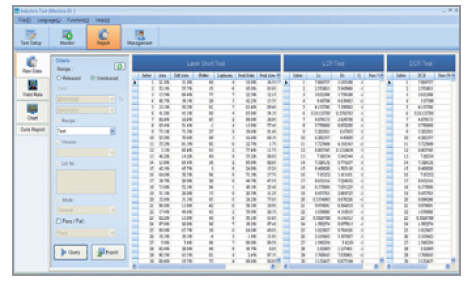

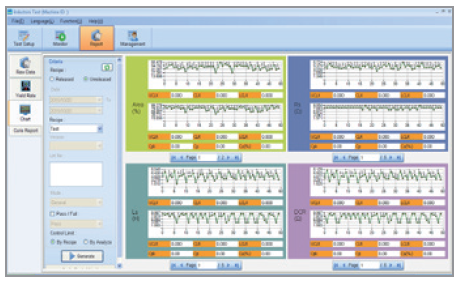

生产报表查询及数据统计分析

可针对已测试过的数据进行基本数据、良率及管制图查询，并在管制图查询中分析测试数据，自动计算出管制界线，并设定于测试监控的判断条件内。
