直流重叠测试系统 Model 11300
型号：11300
分类
国货精品
> Chroma 致茂
> 通用测试解决方案及其他
> 被动元件测试
> LCR表/自动变压器测试系统
摘要
搭配多功能四端测试 直流重叠测试 系列分析 自动零件分析 硬件测试 宽广测试 QA等不同测试 应用环境测试
用途场景
研发
实验室研发、新产品开发、技术研究
生产
生产线检测、工艺控制、制造过程监控
品控
质量检验、来料检测、成品测试
合规认证
计量检测、仪器校准、精度验证
教学实训
教学实验、技能培训、实训演示
维修
设备维修、故障诊断、维护保养
规格型号价格
| 型号 | 规格/配置 | 单位 | 价格 | 批发价 | 备注 |
|---|---|---|---|---|---|
| 11300 | 直流重叠测试系统 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| A113008 | DIP 100A四端测试治具 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| A113009 | SMD 60A四端测试治具(需搭配A113008) | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| A113010 | SMD 100A四端测试治具(需搭配A113008) | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| A113012 | 真空产生器 (搭配A113009使用) | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| A113014 | 真空汞浦 (搭配A113009使用) | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| LCR Meter | LCR表 3252/3302系列 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| Bias Current Source | 直流重叠电流源 1320/1320S系列 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| A800016 | 11300系统19吋20U/35U/41U机箱 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| A113017 | LCR 分析软体 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| A113019 | 大电流重叠电流测试治具 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
规格参数
产品特色
- 高效率，正反向电流切换与扫描功能
- 系统稳定度高，频率响应：20Hz到1MHz
- 高准确度，3%输出电流准确度

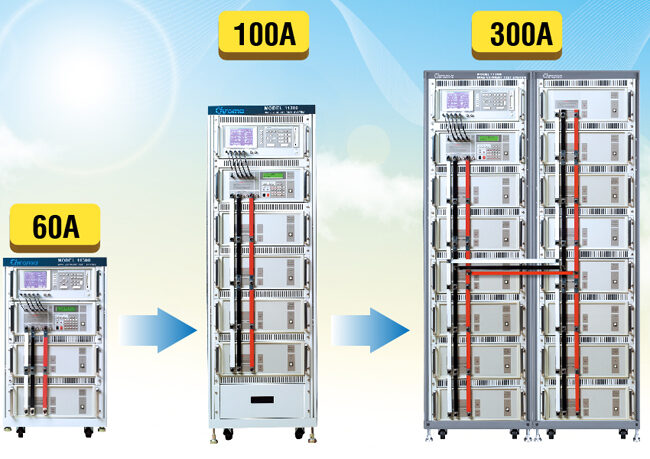

- 扩充性强，扩增最大到300Adc
- 组立式系统，维护容易
- 富弹性的模块化整合环境
- 使用采正面多方进气，背面多方多组风扇排气，以达迅速排热效果
- 搭配多功能四端测试治具
- 采低ESR(< 10m ohm)设计连接直流重叠电流源
- 提供Windows作业环境的联机软件
产品介绍

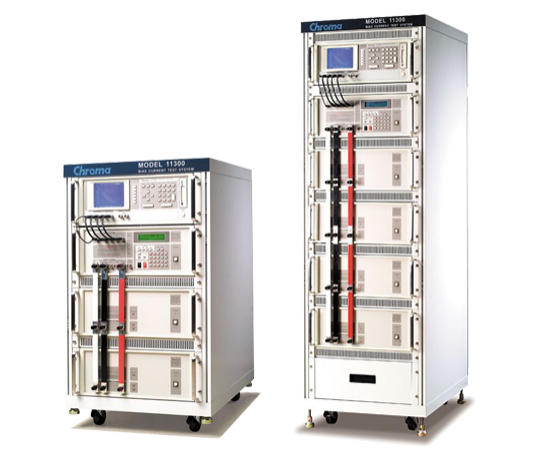

Chroma 11300 直流重叠测试系统是一个组合测试系统包含LCR表与直流重叠电流源。
本直流重叠测试系统整合了3252/3302系列的自动零件分析仪，1320系列直流重叠电流源，等主要硬件测试设备。3252/3302系列的自动零件分析仪可以直接控制1320系列直流重叠电流源的输出。宽广的测试规格环境，最大可达300A直流重叠，满足如RD、QC、QA等不同的应用环境的测试需求，提供具经济效益的采购选择。
本系统针对大直流电流而设计，最大到300A。在直流重叠电流源间连接采低ESR(<10m ohm)设计，降低热能产生与提高量测结果的精准度。并搭配多功能四端测试治具，可以量测多种DUT，包含SMD DUT、DIP ring core DUT等。
本系统可透过Windows作业环境的联机软件或LCR表本身的扫描功能，提供Power Choke扫描特性分析图形。提供手动触发或自动触发方式多点扫描直流重叠可以分析铁芯特性，包含电感质量检阅和产品功能分析。Chroma 11300是各式电源供应器的磁性Choke与Core最好的测试解决方案。

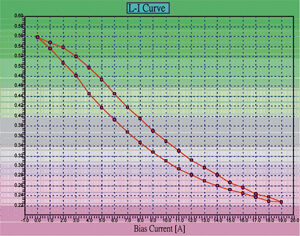

▲ L-I Curve Software
型号规格
| 型号 | 规格说明 |
|---|---|
| 11300 | 直流重叠测试系统 |
| A113008 | DIP 100A四端测试治具 |
| A113009 | SMD 60A四端测试治具(需搭配A113008) |
| A113010 | SMD 100A四端测试治具(需搭配A113008) |
| A113012 | 真空产生器 (搭配A113009使用) |
| A113014 | 真空汞浦 (搭配A113009使用) |
| LCR Meter | LCR表 3252/3302系列 |
| Bias Current Source | 直流重叠电流源 1320/1320S系列 |
| A800016 | 11300系统19吋20U/35U/41U机箱 |
| A113017 | LCR 分析软体 |
| A113019 | 大电流重叠电流测试治具 |
