电脑图形化操作介面 SoftPanel Regenerative AC Load Function Model 61800

产品特色

• AC Load功能
• CC 整流模式、CP 整流模式、CC相位超前/落后模式、CP相位超前/落后模式和CR模式
• 提供100组Auto Run变化
• 报表功能

产品介绍

使用者除了可以直接操作61800之外，Chroma还提供更方便性及更直观的操作软体。

▲ AC Load只支援三相模式

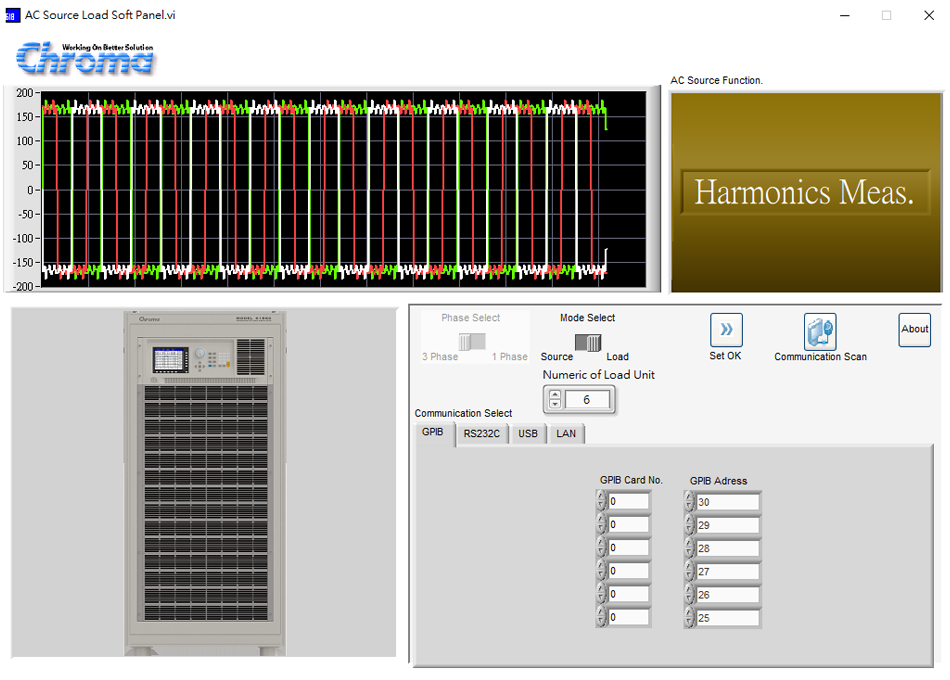

如需更大功率，软体支援一次控制六台61800且可接受不同功率的机种。

*Note：此功能并非主从控制，而是透过软体一次控制多台设备操作在 AC Load模式，因此需要输入六台设备的GPIB或是USB等介面位置。

*Note：61860、61845、61830只接受这三个机种互相混合搭配；61815、61812、61809只接受这三个机种互相混合搭配。

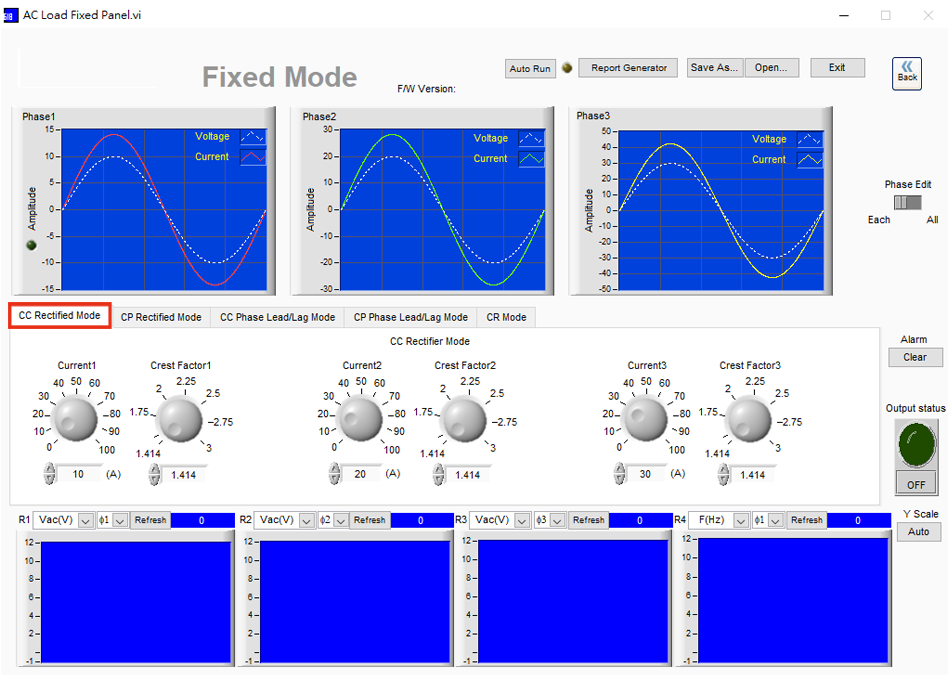

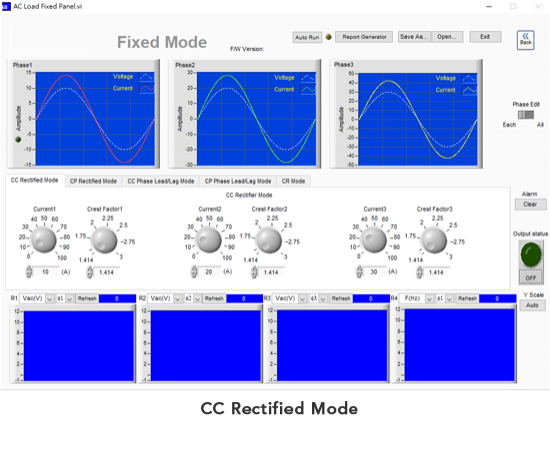

CC 整流模式

使用者可透过软体直接设定拉载电流值和CF大小，并且由Phase Edit来决定是编辑为各相各自设定还是三相一起设定。

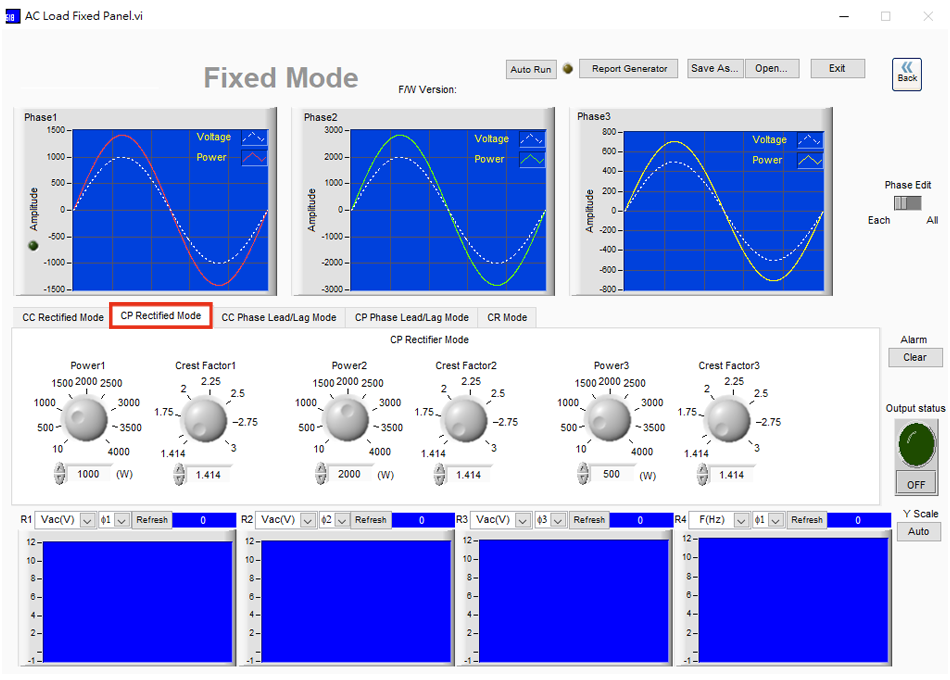

CP 整流模式

该功能设定拉载功率值和CF大小，一样有Phase Edit来决定是编辑为各相各自设定还是三相一起设定。

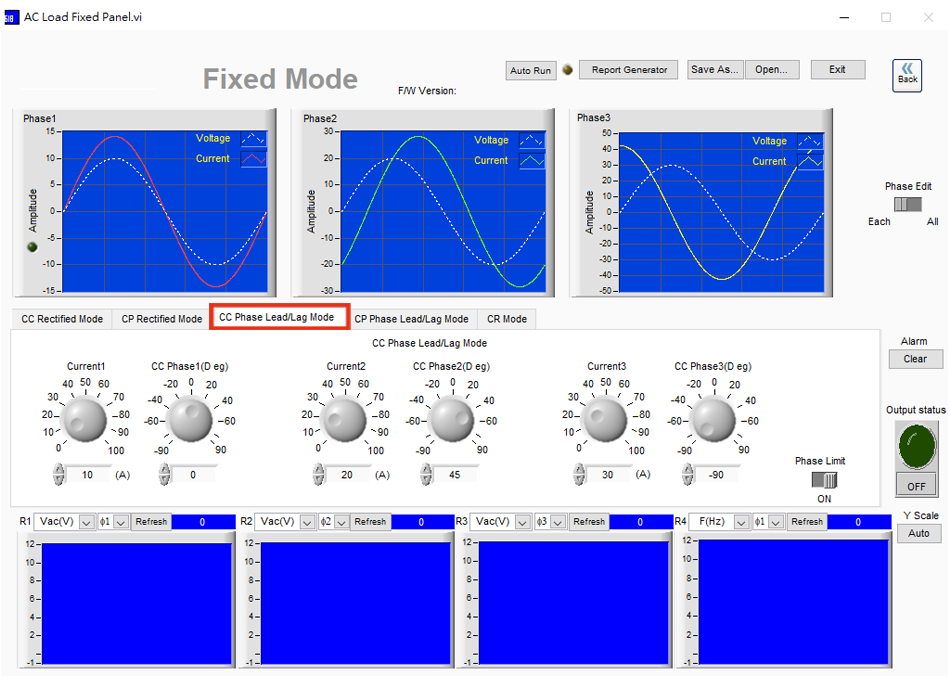

CC相位超前/落后模式

该模式除了设定拉载电流值外，还可以设定电流为超前电压或是落后电压多少角度，当角度设定为+45度时，代表电流超前电压45度；设定为-90度时，代表电流落后电压90度。

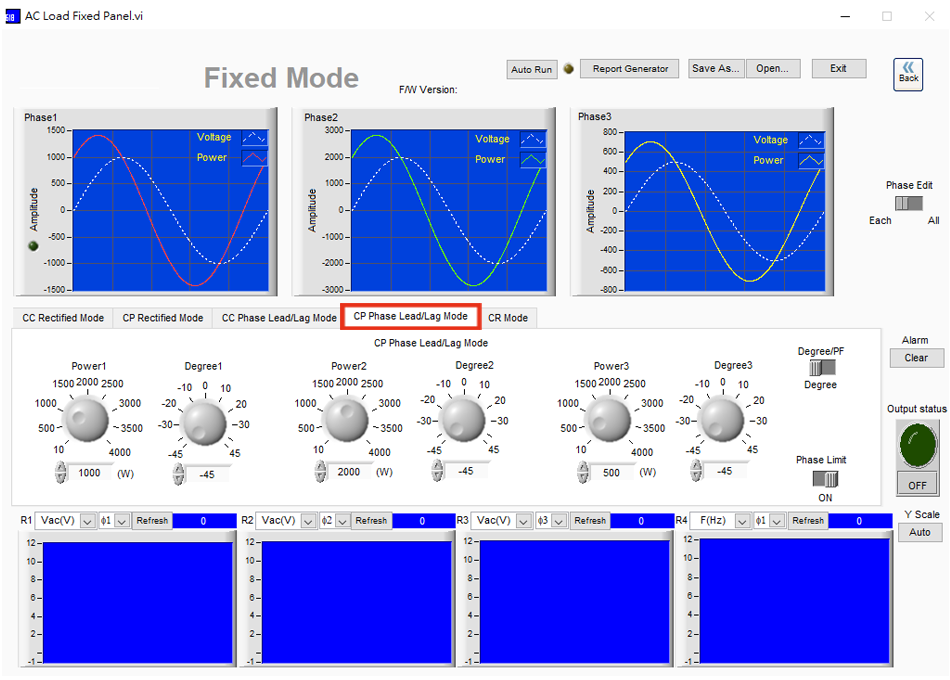

CP相位超前/落后模式

虽然该模式为设定功率超前或是落后电压多少角度，但是实质上，61800系列会依据设定功率和量测到电压值，去计算出相对应拉载电流值，并且依据超前或是落后角度去满足设定。除了可以选择设定角度外，使用者也可以选择设定PF值，此时拉载电流会以I = P / (PF x V)计算。

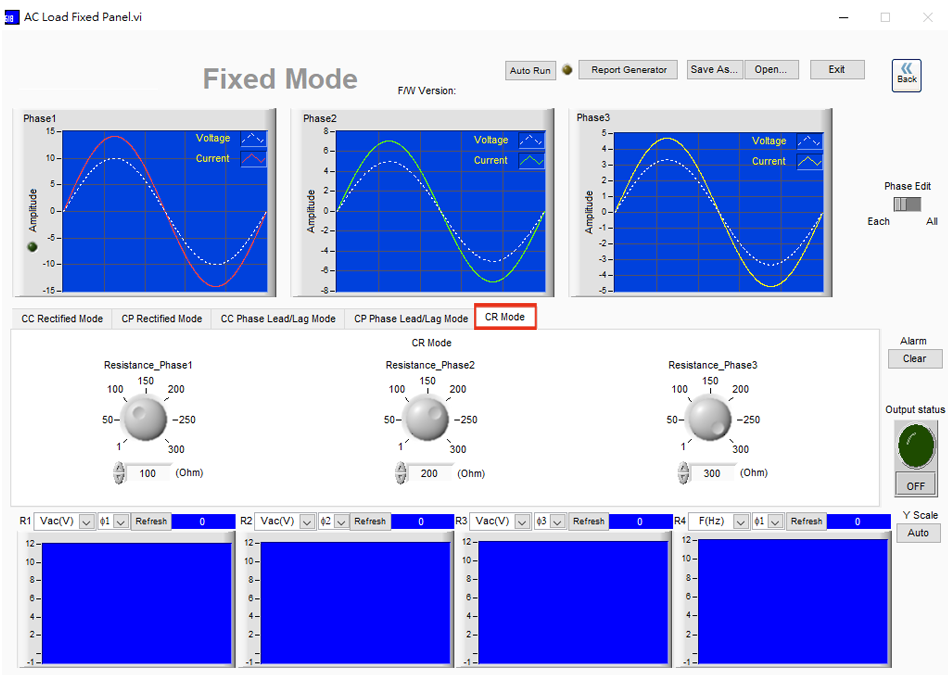

CR模式

使用者可透过软体直接设定模拟电阻值，依据量测电压值后去计算出相对应拉载电流值进行拉载。

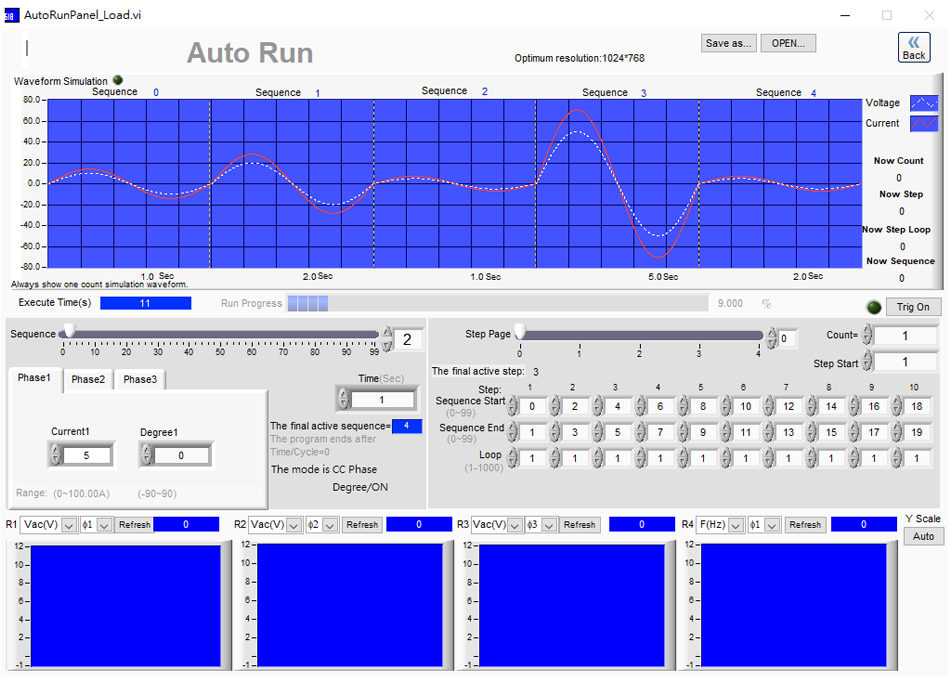

Auto Run

该功能着重于长时间及多回圈的测试，提供100组电流/角度变化，维持时间是以秒为单位进行测试，除此之外，还可以设定Loop和Count等内外回圈的设定，以利使用者进行反覆性长时间测试。

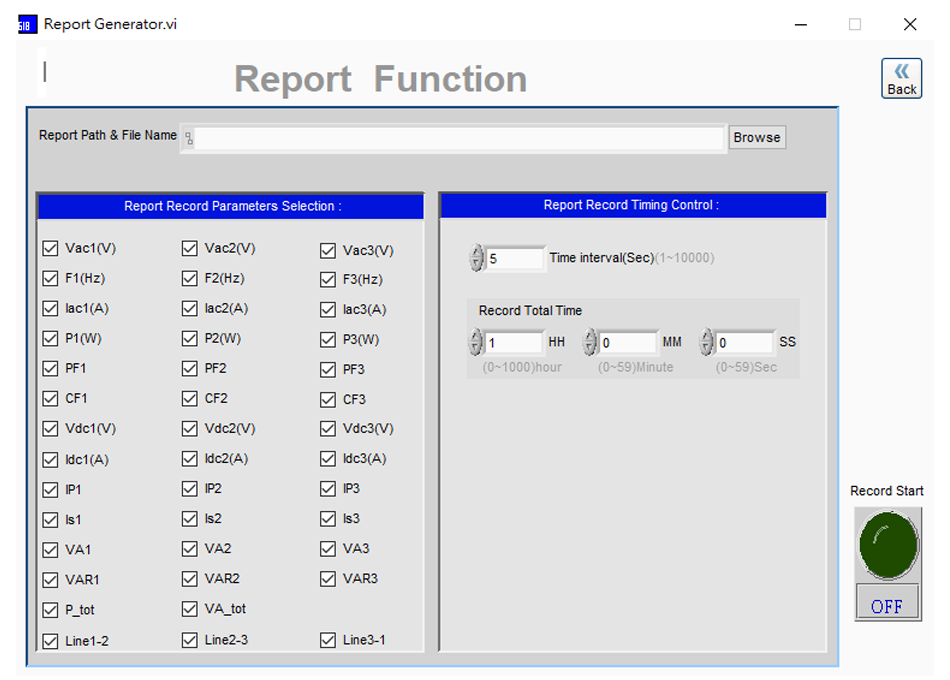

报表功能

使用者勾选想要记录的参数、取样率和记录时间后，当按下Report Start键后，软体便会开始进行记录。
