电脑图形化操作介面 SoftPanel Model 61800

产品特色

• LIST、STEP、PULSE模式做测试电源扰动(PLD)模拟
• 电压瞬断瞬变模拟(符合LVRT低电压穿越测试)
• 谐波和间谐波的失真波形合成
• 参数量测功能包括各阶电流谐波成份
• 支援GPIB/RS232C/USB/Ethernet通讯介面

产品介绍

随着经济快速发展，工业以及家庭用电逐年成长，各项产品对于电力质量的耐受程度要求也日渐增加，但在不可控的市电系统下是无法顺利进行各项指针性的电力质量测试。Chroma 61800系列回收式电网仿真器提供四象限交流换流器作为应用对策，可实现市电可控的测试环境，其中包含谐波失真测试、低电压穿越能力测试、可程序编辑输出功能及仿真周期瞬降、瞬间高压、电压渐降等电源干扰功能。

使用者除了可以直接操作61800之外，Chroma还提供更方便性及更直观的操作软件。

此软件可透过GPIB、RS232C、USB和Ethernet进行联机，并且支持单/三相切换。

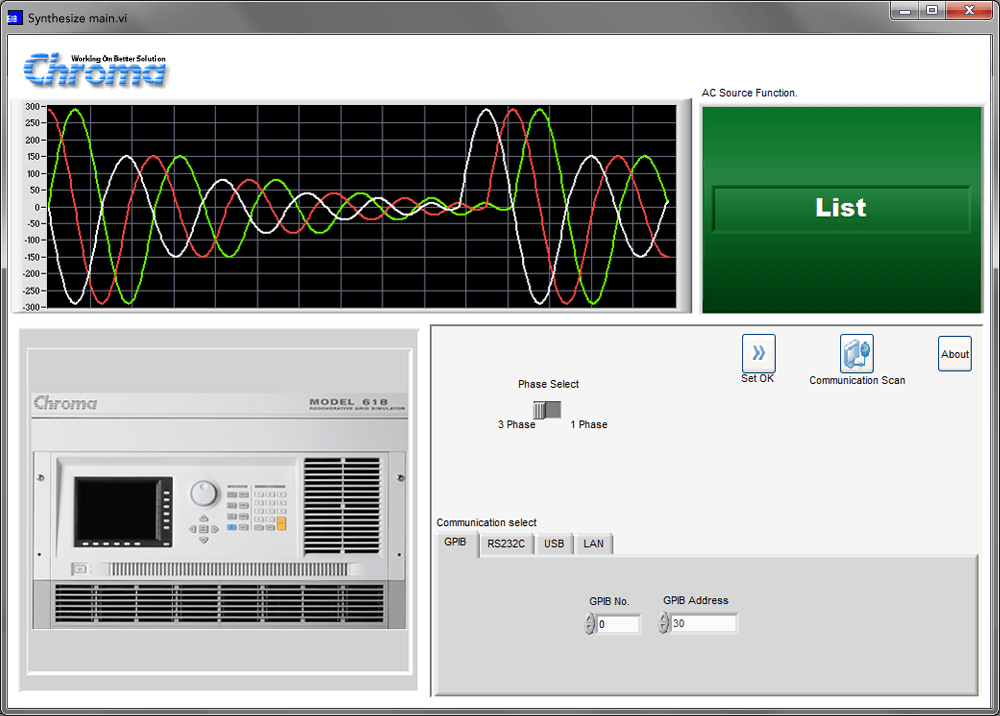

▲ 单相模式

▲ 三相模式

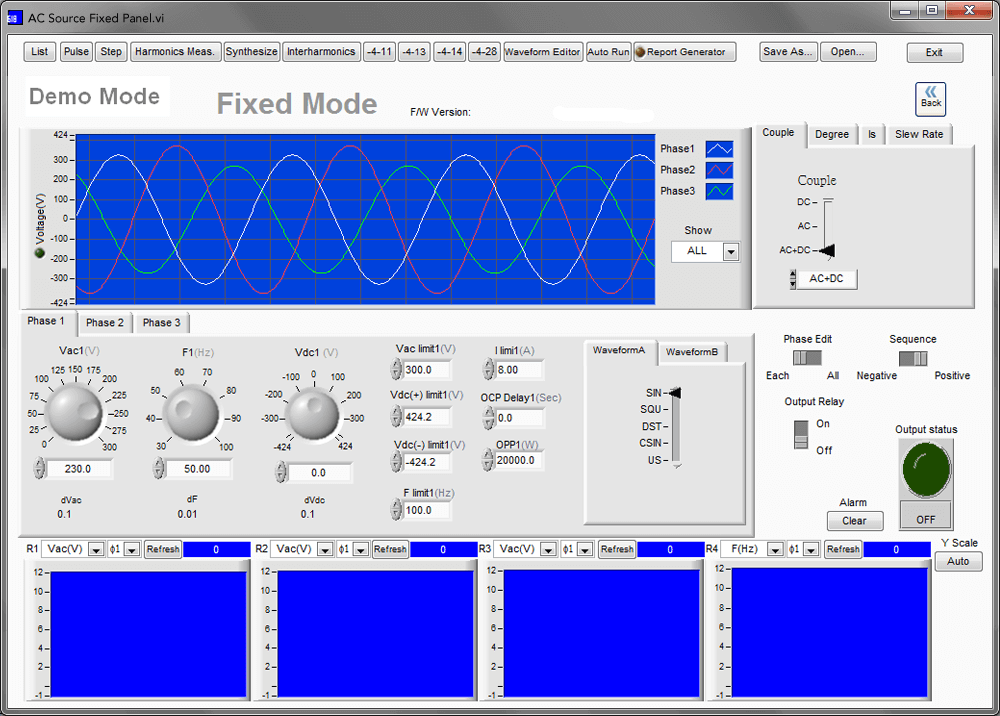

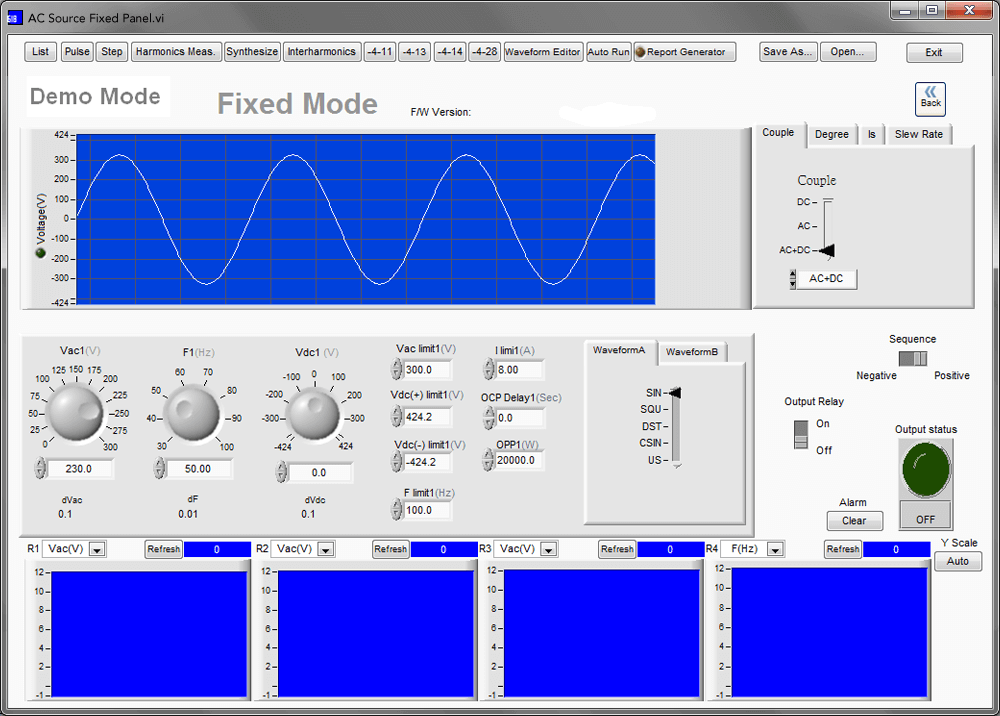

61800除了提供单纯设定AC电压、频率和DC电压(做为offset用)的Fixed Mode外，还提供以下许多强大的功能。

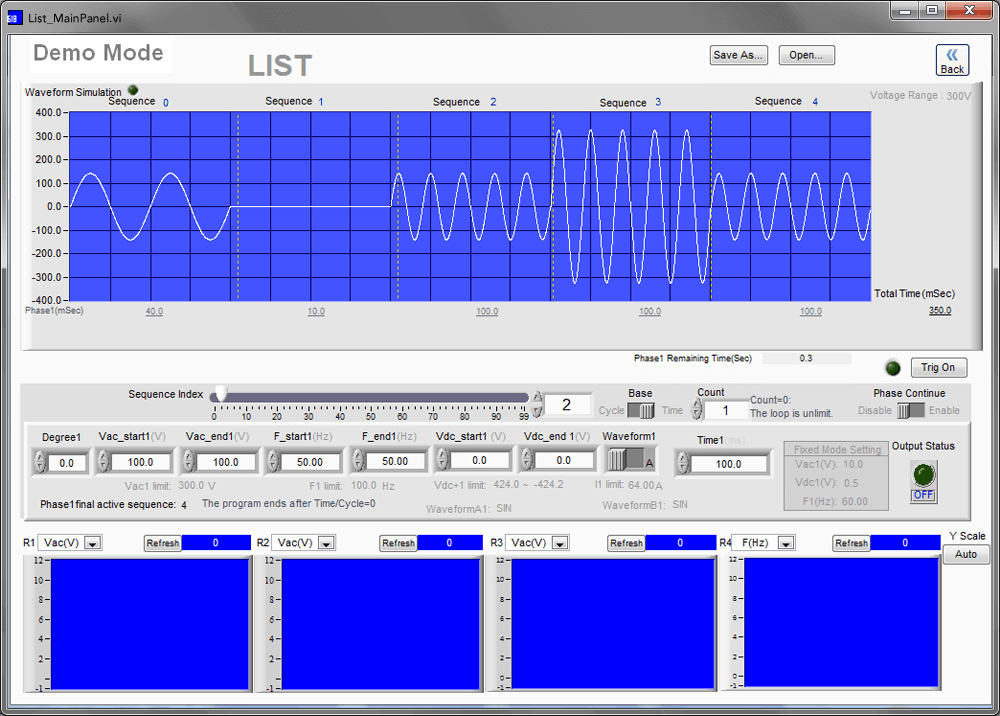

• LIST Mode：61800提供100组电压/频率/维持时间(周期)的变化可以让使用者自行定义，因此用户可以透过此功能，轻易编辑出电压瞬断、瞬间高压或是低电压…等多种电网异常状态。

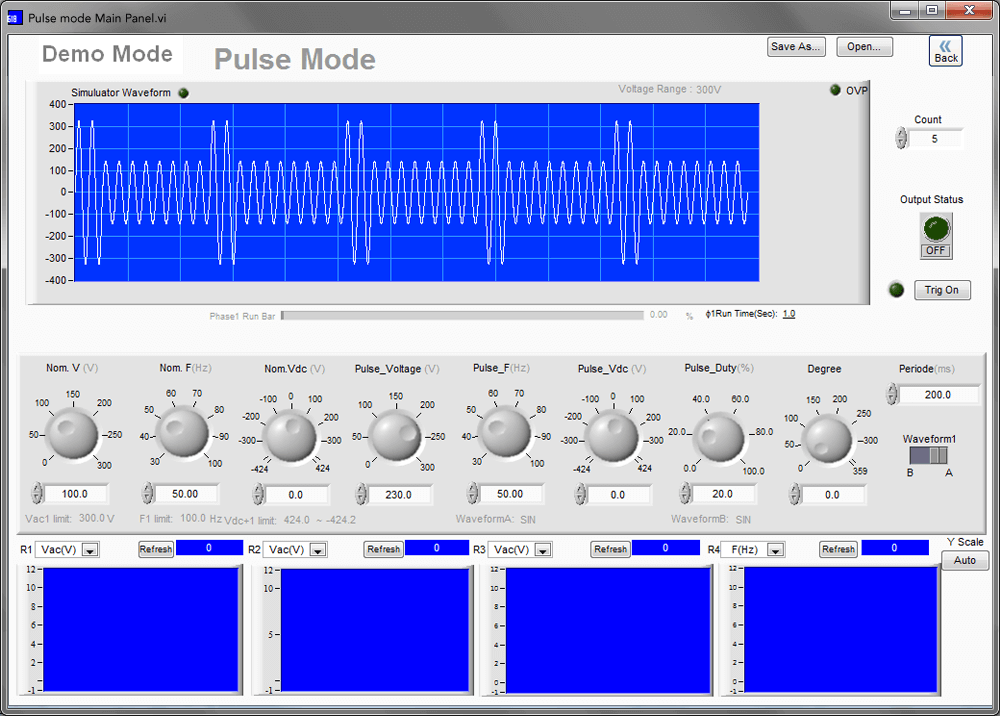

• Pulse Mode：有别于LIST mode的多样性，Pulse mode着重于瞬间高压或是低压的测试，用户只要设定正常电压和Pulse电压和其比例，便能轻松输出如下的波形。

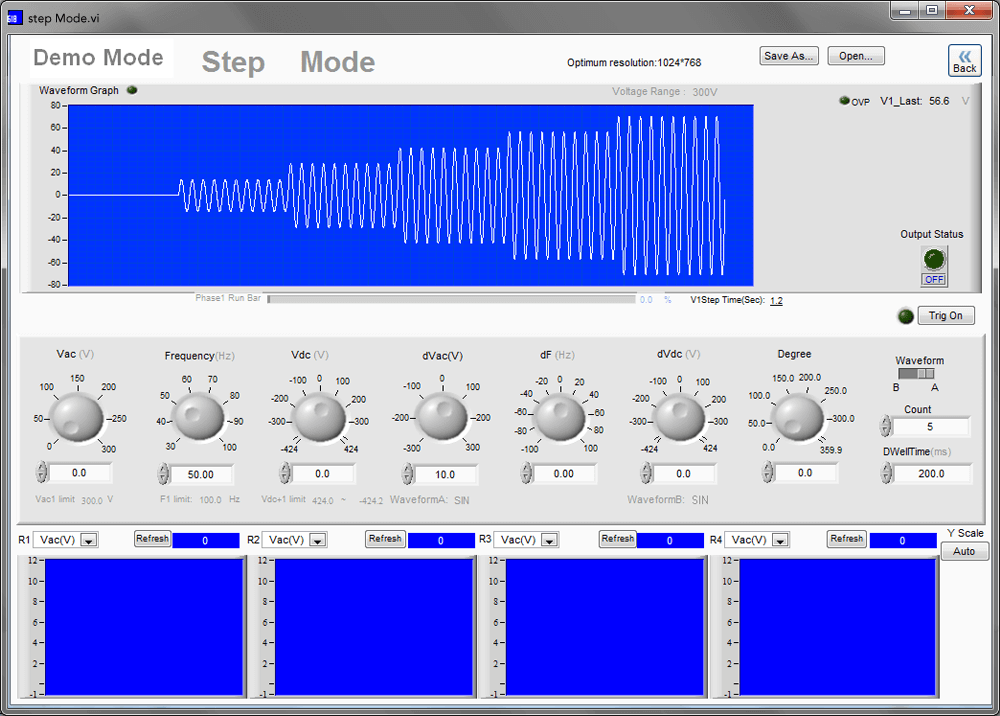

• STEP Mode：同Pulse mode，着重于单一方向的电压或频率变化，用户可以设定一开始电压和频率，再设定一个ΔV和ΔF即可轻松完成该测试。

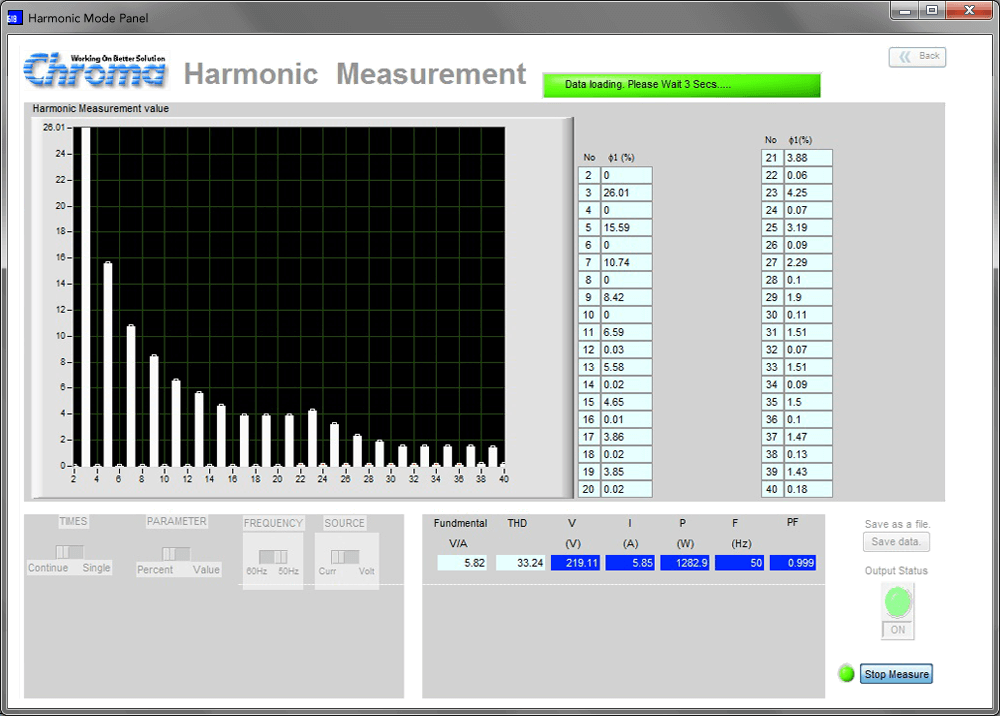

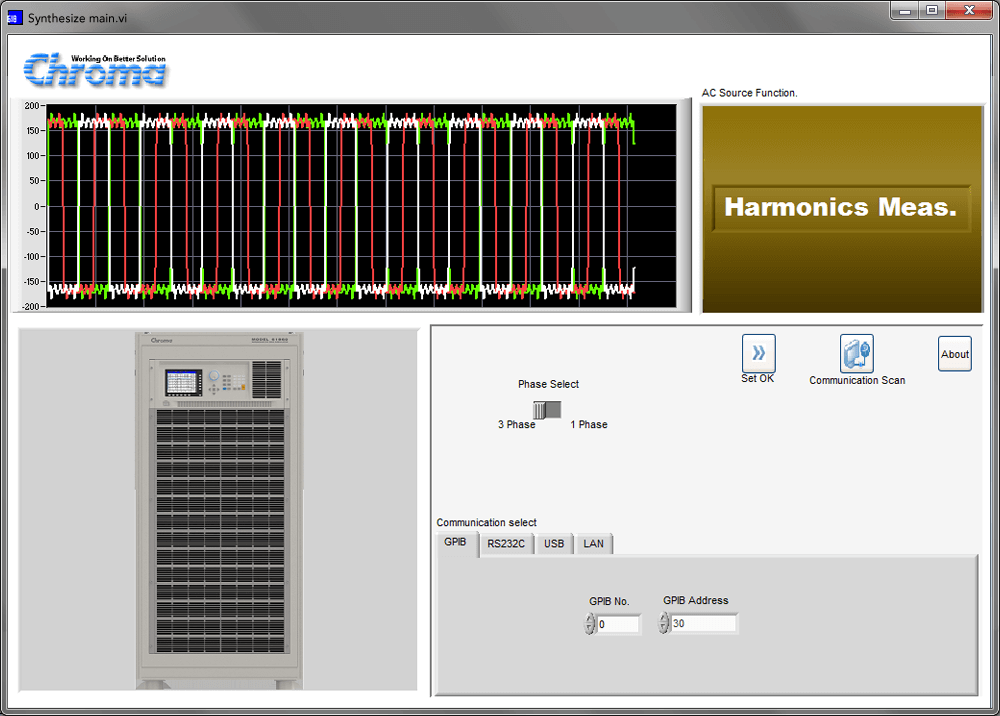

• Harmonic Masurement：用户只需设定操作频率(50 or 60Hz)、电压或电流源，开始量测后，软件上便会显示以50 or 60Hz为基频的各阶谐波成份。

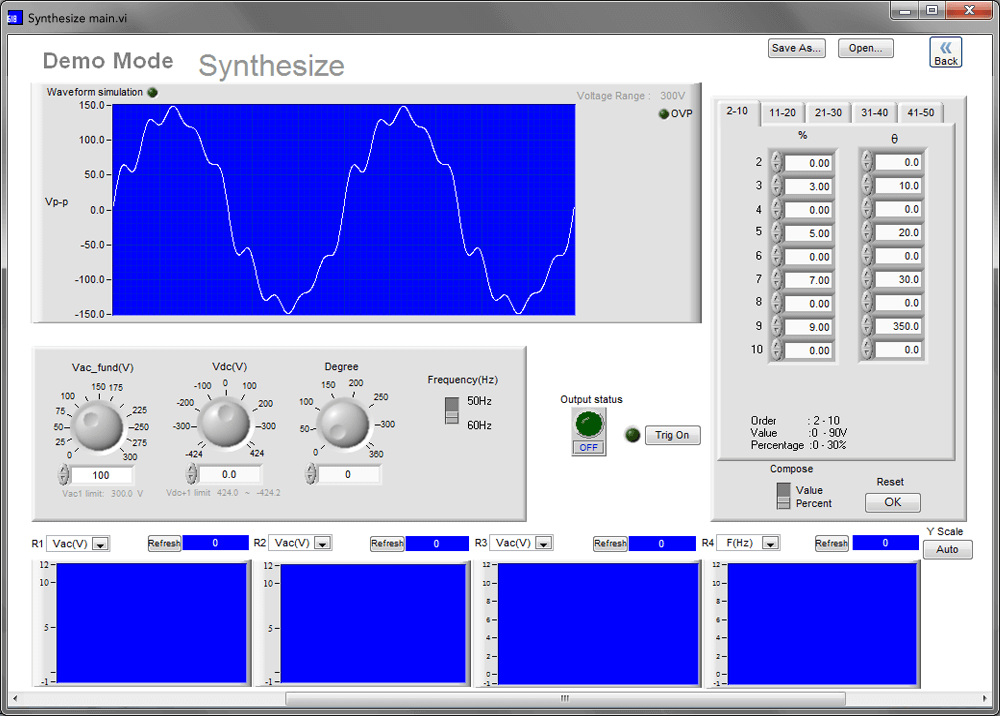

• Synthesize：使用者可以设定以50 or 60Hz为基频的50阶谐波成份及角度，并且软件上方会显示依据当下设定所产生的电压波形预览图，当使用者按下Trig on后，61800便会输出该失真波形，以便模拟不同地方或是当电网受到污染时的失真波形。

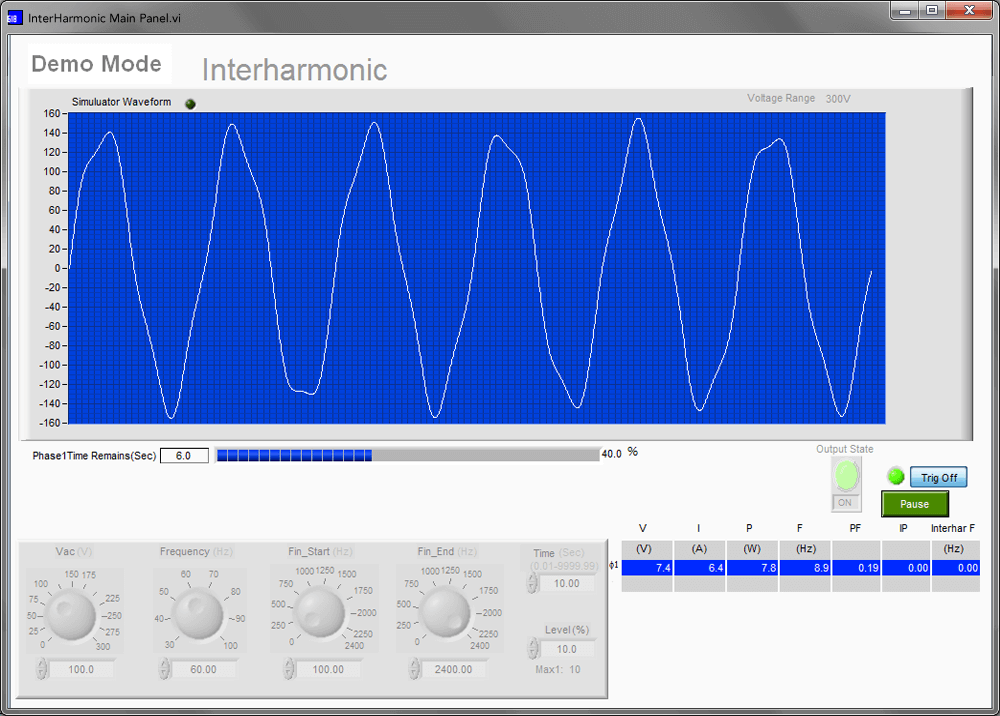

• Interharmonic：间谐波测试，61800在此功能下，提供除了基本电压输出外，再迭加另一个变动频率的电压成份，此测试用于抗干扰测试，帮助使用者找出待测物输入端的谐振点或抗干扰的脆弱点。

除了上述有利于用户测试的功能外，61800软件还提供符合IEC 61000-4-11(认证前测试)和-4-13/ -4-14/ -4-28的法规免疫性测试。

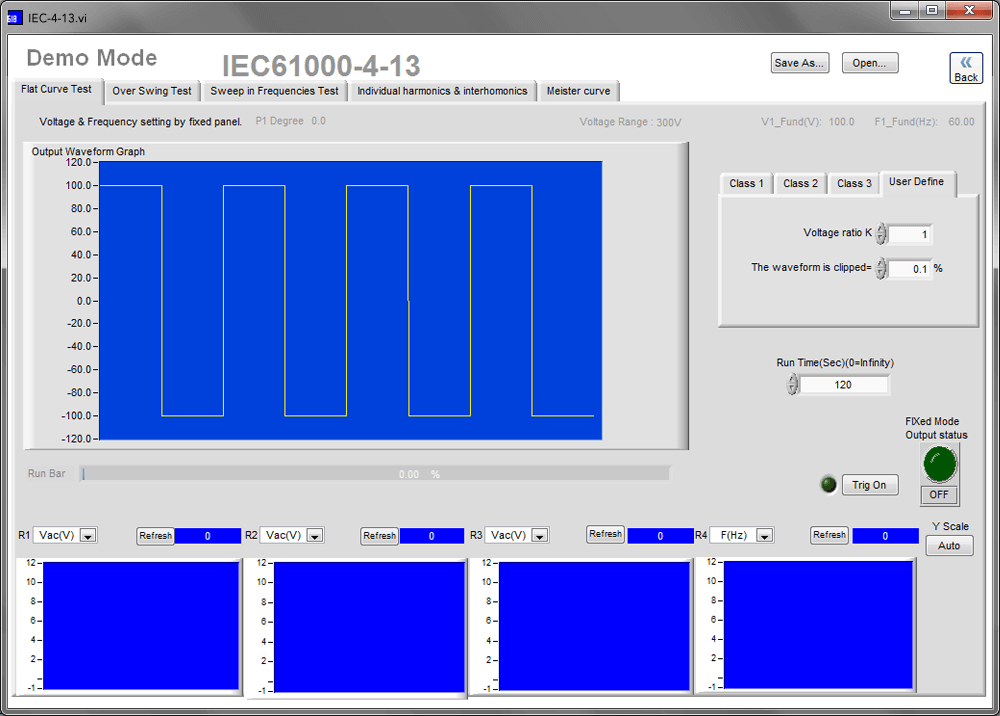

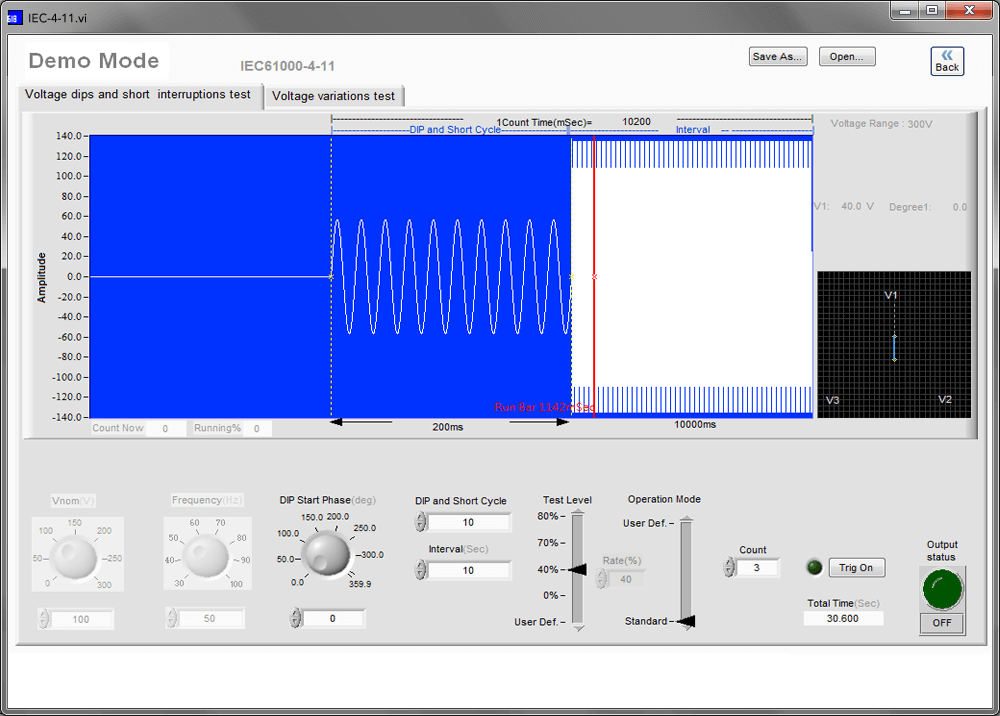

▲ IEC 61000-4-11(认证前测试)	▲ IEC 61000-4-13

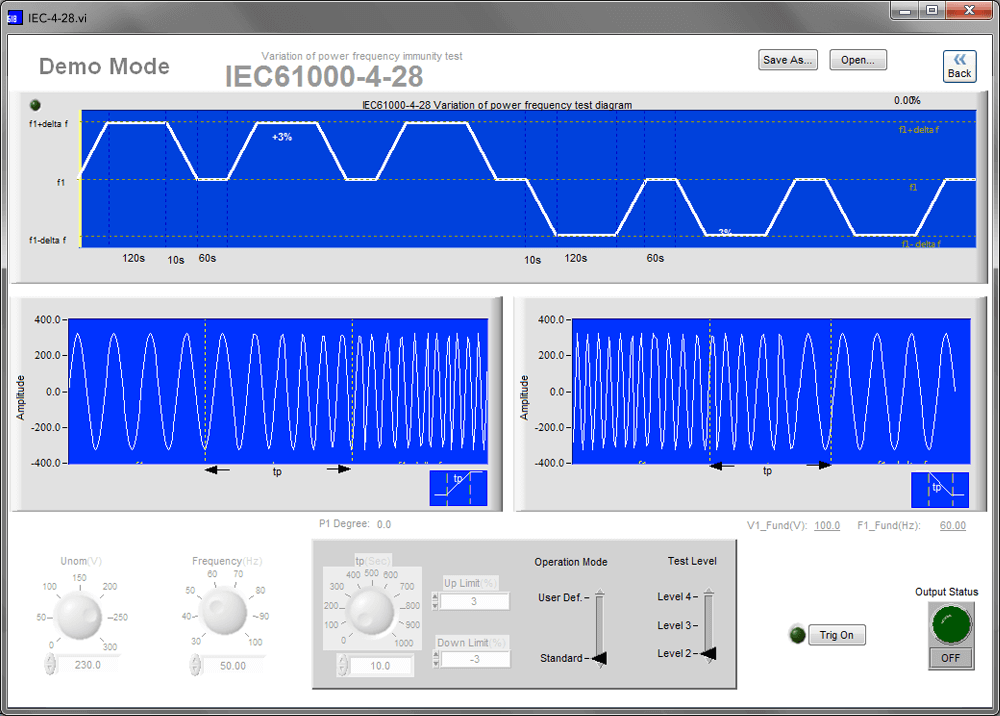

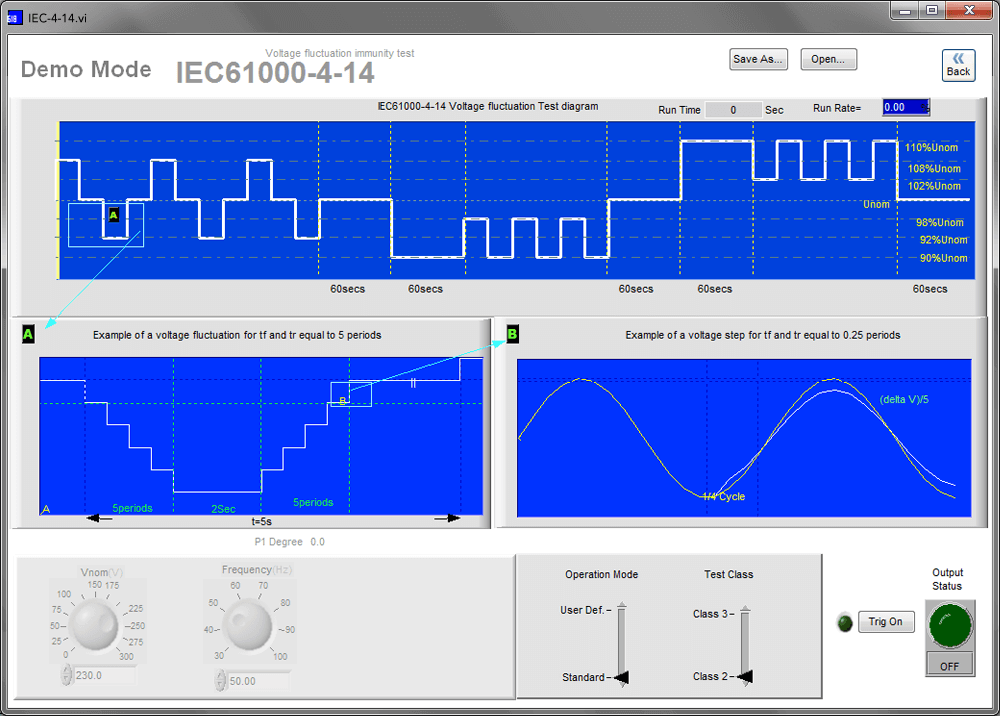

▲ IEC 61000-4-14	▲ IEC 61000-4-28

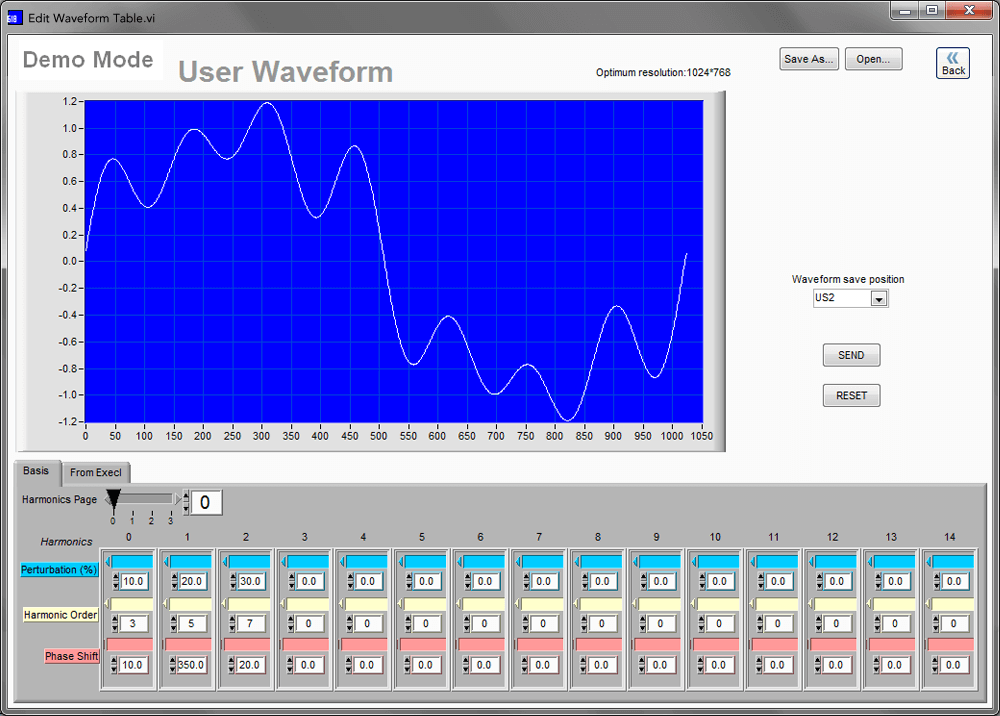

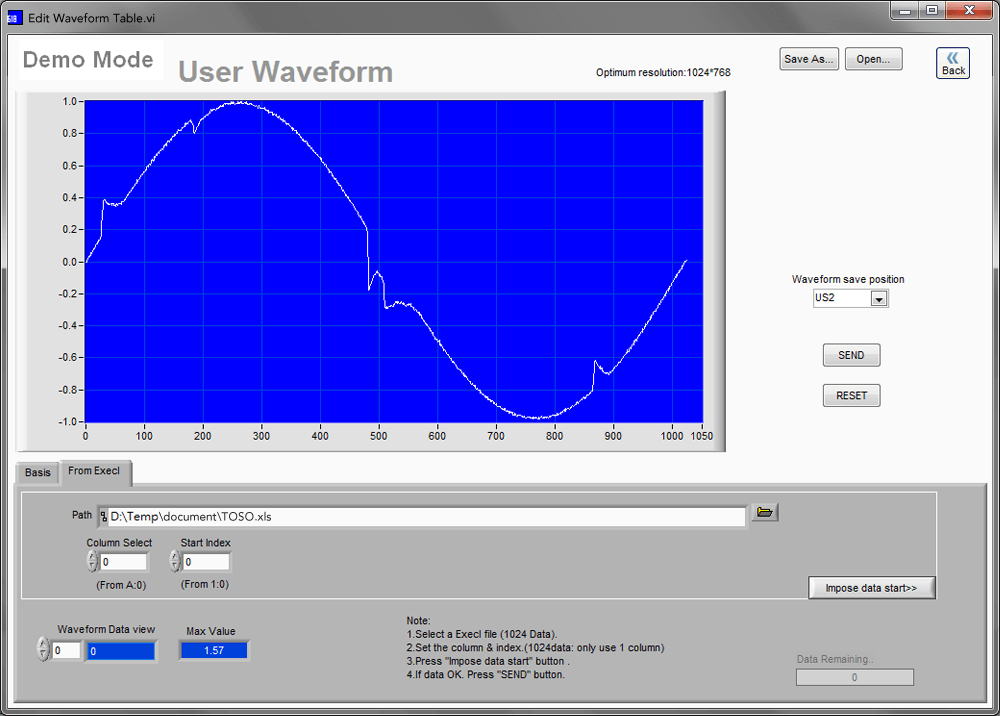

User Waveform(使用者自定波形)，有别于Synthesize功能，用户自定波形并不限制基频于50 or 60Hz，可以选择两种方式进行定义：

不论用户是选择方式一或是二，软件都将数据汇入于61800指定波形位置中(US1 ~ US6)，当日后使用者在Fixed mode选择输出US波形时，便会输出此失真波形。

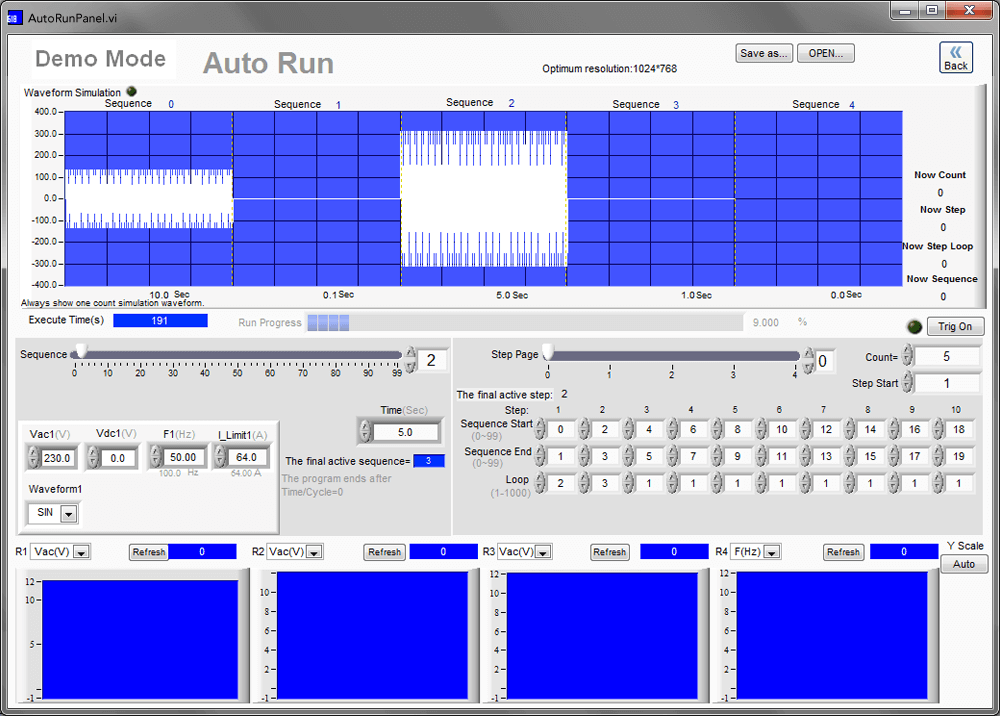

• Auto Run：和LIST mode有些许相似，但此功能着重于长时间及多循环的测试，该功能一样提供100组电压/频率变化，但维持时间是以秒为单位进行测试，除此之外，还可以设定Loop和Count等内外循环的设定，以利使用者进行反复性长时间测试。

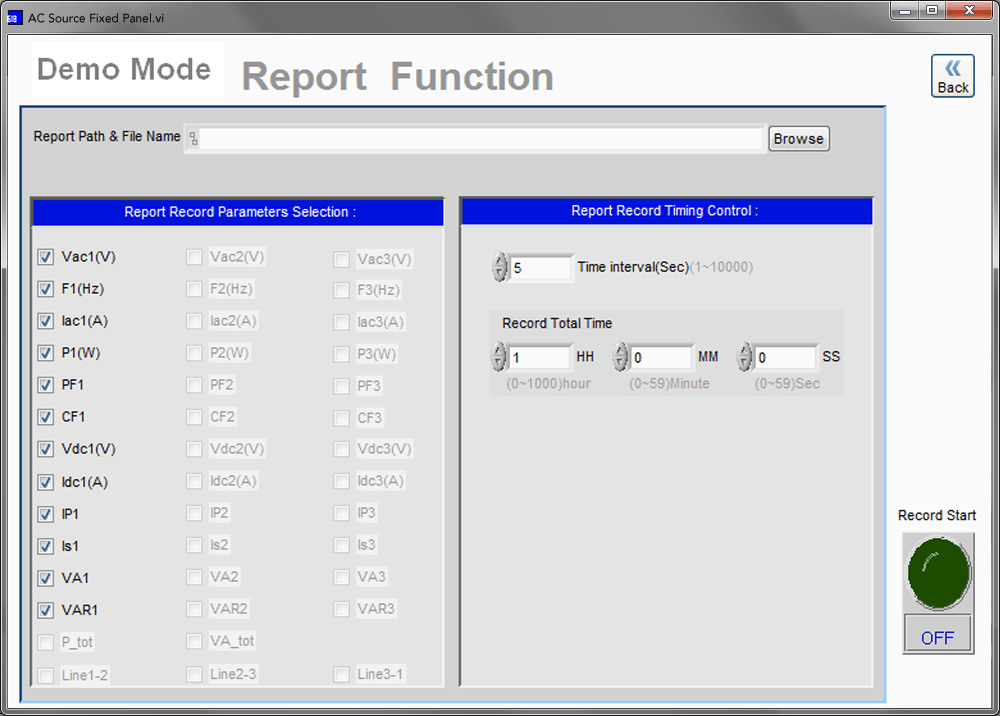

• Report Generator：报表功能，用户勾选想要记录的参数、取样率和记录时间后，当按下Report Start键后，软件便会开始进行记录。
