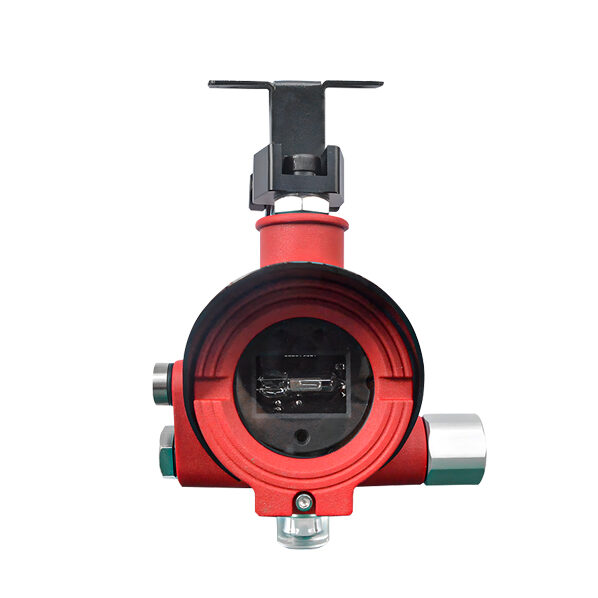

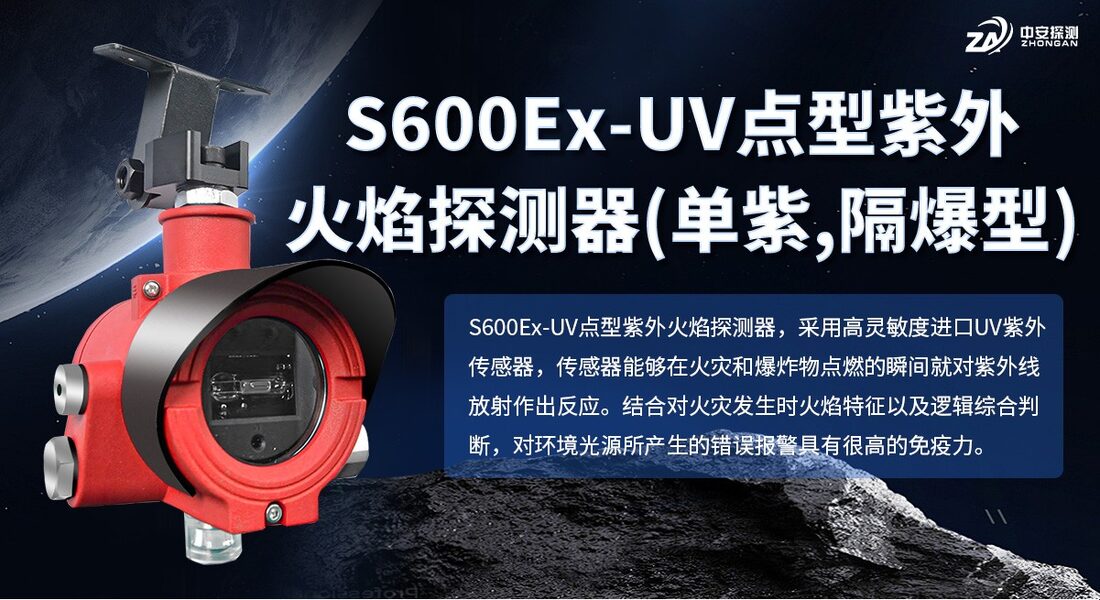

S600Ex-UV点型紫外火焰探测器是一款采用单紫外光谱探测技术的隔爆型防爆火焰探测器，光谱响应范围185～260nm，通过检测火焰燃烧时产生的紫外辐射实现火灾早期报警。产品取得PCEC防爆电气产品认证（证书编号：CE25.4470X），防爆标志Ex db ⅡC T6 Gb / Ex tb ⅢC T80℃ Db，防护等级IP66，具备SIL 3 Capable功能安全认证。探测器响应时间≤30s，火焰检测延迟3s，支持开关量、RS485、4～20mA多种信号输出组合，广泛应用于石油化工、天然气处理、油气储运、危化品仓库等存在ⅡA～ⅡC级爆炸性气体的危险场所。
| 卖点名称 | 卖点描述 |
|---|---|
| 单紫外高灵敏探测 | 采用紫外光谱探测技术，响应范围185～260nm，Ⅰ级灵敏度，可有效检测含碳火焰燃烧产生的紫外辐射，实现火灾早期预警，响应时间≤30s。 |
| PCEC权威防爆认证 | 取得PCEC（天津防爆电气产品认证中心）颁发的防爆合格证（CE25.4470X），防爆标志Ex db ⅡC T6 Gb / Ex tb ⅢC T80℃ Db，满足石油化工等高危行业防爆要求。 |
| 多信号灵活输出 | 支持1组开关量、RS485数字通信、4～20mA模拟量三种信号输出方式，可任意两种组合，适配各类火灾报警控制器和DCS系统。 |
| IP66工业级防护 | 压铸铝外壳，IP66防护等级，耐高温低温（-10℃～+55℃），抗强风、粉尘、水汽侵蚀，适合石化装置区、海上平台等恶劣工业环境长期稳定运行。 |
| SIL 3 Capable功能安全 | 通过ECM机构SIL功能安全认证（SIL 3 Capable），符合IEC 61508/61511标准要求，可集成至SIS安全仪表系统，满足安全完整性等级需求。 |
| 低功耗远距离传输 | 正常功耗≤1W，工作电流≤25mA，探测器与火灾报警主机距离可达800m，减少布线成本，适合大面积石化装置区的集中监控。 |
技术参数
| 参数名称 | 参数值 |
|---|---|
| 产品型号 | S600Ex-UV |
| 产品名称 | 点型紫外火焰探测器 |
| 检测原理 | 紫外光探测（单紫外） |
| 光谱范围 | 185～260nm |
| 火焰灵敏度 | Ⅰ级 |
| 视角范围 | ≤120° |
| 火焰检测延迟 | 3s |
| 响应时间 | ≤30s |
| 恢复时间 | ≤30s |
| 开机预热时间 | 60s |
| 工作电压 | DC24V |
| 工作电流 | ≤25mA（正常），≤50mA（报警） |
| 功耗 | ≤1W |
| 信号输出 | 1组开关量、RS485、(4～20)mA（任意两种信号组合输出） |
| 防爆证号 | CE25.4470X |
| 防爆标志 | Ex db ⅡC T6 Gb / Ex tb ⅢC T80℃ Db |
| 防护等级 | IP66 |
| 环境温度 | -10℃～+55℃ |
| 相对湿度 | (20～93)%（无冷凝） |
| 大气压力 | 86kPa～106kPa |
| 外形尺寸 | 145mm×141mm×113mm |
| 重量 | ≤1200g |
| 外壳材质 | 压铸铝 |

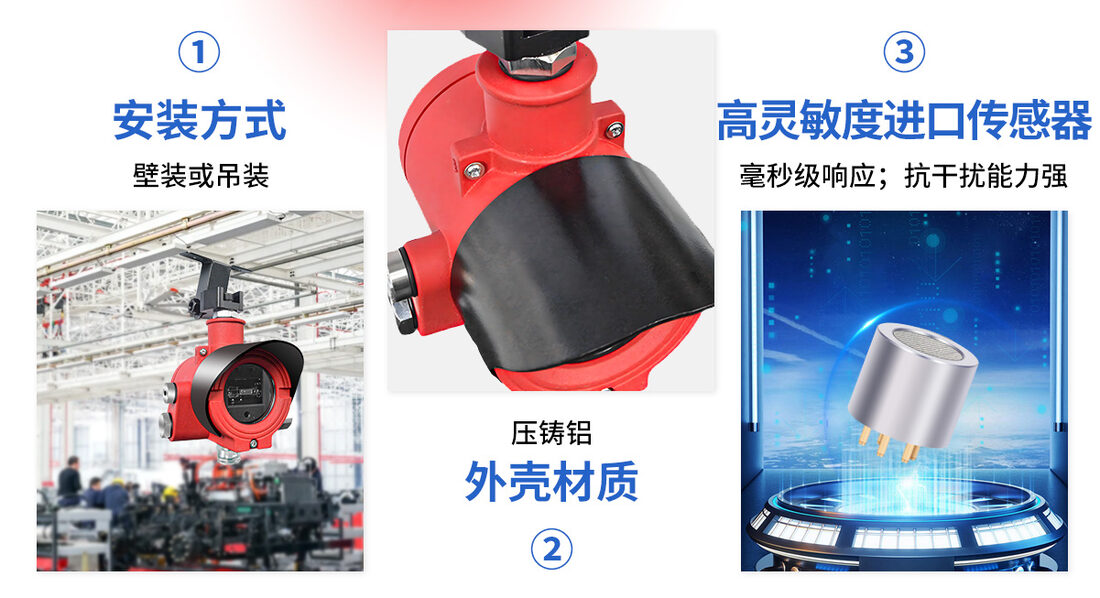

| 安装方式 | 固定式安装（壁装或吊装） |
| 使用电缆 | ≥1.5mm²×4 或 ≥1.5mm²×3 |
| 探测器与主机距离 | ≤800m |
| 出口螺纹 | 20mm×1.5mm自由转换G1/2选配 |
应用场景
| 应用场景 | 具体应用动作 | 检测对象 |
|---|---|---|
| 石油化工装置区 | 安装在炼油装置、裂解装置、催化装置等区域，实时监测设备泄漏引发的明火火焰 | 烃类液体/气体泄漏燃烧火焰 |
| 天然气处理厂与输气站 | 部署在压缩机房、计量调压站、分离器等区域，检测天然气泄漏燃烧 | 天然气（甲烷）泄漏明火火焰 |
| 油气储运库区 | 安装在原油储罐区、成品油罐区、装卸栈台等区域，监测装卸和储存过程中的火灾 | 原油、成品油挥发气体燃烧火焰 |
| 危化品仓库与溶剂储存区 | 安装在易燃液体、有机溶剂储存仓库内，监控化学品泄漏引发的火灾 | 有机溶剂、易燃化学品燃烧火焰 |
| 海上石油平台 | 安装在钻井平台、生产平台的工艺区、模块区，检测海上高盐雾环境下的火灾 | 原油、天然气、柴油燃烧火焰 |
| 发电厂氢冷系统区域 | 安装在发电机氢冷系统、制氢站等涉氢区域，检测氢气泄漏引发的无色火焰 | 氢气燃烧火焰（紫外敏感） |
产品证书
| 项目 | 内容 |
|---|---|
| 防爆合格证编号 | CE25.4470X |
| 产品名称 | 点型红外/紫外火焰探测器 |
| 产品型号 | S600Ex-1（系列型），本型号：S600Ex-UV |
| 防爆标志 | Ex db ⅡC T6 Gb / Ex tb ⅢC T80℃ Db |
| 防护等级 | IP66 |
| 工作电压 | DC24V |
| 额定功率 | ≤2W |
| 技术文件 | Q/HNZA 006-2025 |
| 发证机构 | PCEC（防爆电气产品认证中心，天津） |
| 关联检验报告 | J2514470 |
| 有效期至 | 2030-08-15 |
常见问题
Q1：S600Ex-UV紫外火焰探测器的工作原理是什么？
A：S600Ex-UV采用紫外光谱探测技术，通过检测火焰燃烧时辐射出的185～260nm紫外光来判断火灾。当探测器视场范围内出现明火火焰，紫外传感器接收到紫外辐射信号后，经内置电路分析处理，达到报警阈值后输出报警信号。该技术对含碳火焰具有较高的灵敏度，适用于烃类火灾的检测。
Q2：S600Ex-UV的防爆等级是什么？适用于哪些危险区域？
A：S600Ex-UV的防爆标志为Ex db ⅡC T6 Gb / Ex tb ⅢC T80℃ Db，防爆合格证编号CE25.4470X，由PCEC（天津防爆电气产品认证中心）颁发。该防爆等级适用于含有ⅡA～ⅡC级爆炸性气体混合物（如氢气、乙炔、乙烯、丙烷等）的危险场所，温度组别覆盖T1～T6。同时满足粉尘防爆要求（ⅢC T80℃ Db）。
Q3：S600Ex-UV紫外火焰探测器的探测距离和视角范围是多少？
A：S600Ex-UV的视角范围为≤120°，探测器与火灾报警主机之间的信号传输距离可达≤800m。具体的火焰探测距离取决于火焰大小和环境条件，Ⅰ级灵敏度可有效检测工业场景中常见的明火火焰。建议根据实际保护区域的面积和布局合理设计安装位置和数量。
Q4：S600Ex-UV支持哪些信号输出方式？如何与控制系统对接？
A：S600Ex-UV支持三种信号输出：开关量（无源触点）、RS485数字通信接口、4～20mA模拟量电流输出。用户可根据实际系统需求任选两种信号组合输出。开关量可直接接入火灾报警控制器的输入模块；RS485可接入Modbus通信网络的PLC/DCS系统；4～20mA可接入模拟量采集模块。探测器与主机距离可达800m，满足大多数工业现场布线需求。
Q5：S600Ex-UV的响应时间和预热时间分别是多少？
A：S600Ex-UV的响应时间≤30s，即从火焰出现到探测器输出报警信号的时间不超过30秒。火焰检测延迟时间为3s，用于避免误报警。开机预热时间为60s，上电后需等待60秒探测器方可进入正常工作状态。恢复时间≤30s，即火焰熄灭后探测器恢复到正常监视状态的时间。
Q6：S600Ex-UV适合安装在哪些场所？
A：S600Ex-UV适用于存在ⅡA～ⅡC级爆炸性气体混合物的危险场所，典型应用包括：石油化工生产装置区、天然气处理厂、油气储运站（油库、加气站）、危化品仓库、喷漆房、溶剂储存区、发电厂氢冷系统区域、海上石油平台等。探测器防护等级IP66，可在室内外恶劣环境下稳定工作。
Q7：S600Ex-UV的安装方式是什么？需要注意什么？
A：S600Ex-UV采用固定式安装，支持壁装和吊装两种方式。出口螺纹为20mm×1.5mm，可自由转换G1/2（选配）。使用电缆规格≥1.5mm²×4或≥1.5mm²×3。安装时应确保探测器视场覆盖目标保护区域，避免被障碍物遮挡；同时应考虑维护便利性。建议由具备防爆电气安装资质的专业人员按照相关规范进行安装。
Q8：S600Ex-UV是否具有SIL功能安全认证？
A：是的。S600Ex-UV通过了ECM机构颁发的SIL功能安全认证，认证编号1N241211.HZAWD94，达到SIL 3 Capable等级，符合IEC 61508/IEC 61511标准要求。这意味着该探测器可集成至安全仪表系统（SIS），满足石化行业对安全完整性等级（SIL）的严格要求，有效期至2029-12-10。
Q9：S600Ex-UV紫外火焰探测器的功耗和环境适应性如何？
A：S600Ex-UV正常工作功耗≤1W，工作电流≤25mA，报警时电流≤50mA，属于低功耗防爆探测器。环境适应性方面：工作温度-10℃～+55℃，相对湿度(20～93)%（无冷凝），大气压力86kPa～106kPa。压铸铝外壳，IP66防护等级，可抵抗强风、粉尘、水雾等恶劣环境，适合石化装置区等严酷工业环境的长期连续运行。
Q10：S600Ex-UV与其他型号（IR2、IR1-UV、IR2-UV）有什么区别？如何选择？
A：S600Ex系列基于防爆平台设计，所有型号共用同一防爆认证（CE25.4470X），核心区别在于探测原理：S600Ex-UV采用单紫外探测（185～260nm），适合含碳火焰的早期检测；S600Ex-IR2采用双波长红外探测，抗干扰能力更强；S600Ex-IR1-UV采用单红单紫复合探测，双重光谱交叉验证降低误报率；S600Ex-IR2-UV采用双红单紫复合探测，提供最高级别的抗误报能力。选型时应根据现场火焰类型、干扰源情况和防爆区域等级综合评估。
