QD6000II分总兼容气体报警控制器是中安探测研制的多点监控型气体报警主机，用于检测环境空气中待测气体的浓度，可连接多个检测不同气体成分的探测器，并同时对多点进行集中监控。产品同时具备三分线、两总线和四总线三种接口，一机兼容多种连线方式，减少线缆浪费，大幅缩减工程成本。
该控制器内嵌微处理器，配以丰富的软件功能，完成变送器信号采样、数据实时计算、系统故障检测、电源管理、报警显示、报警外设驱动等多项功能。LCD液晶中文显示，声光双重报警，智能化系统支持在线零点校正。当环境中检测到待测气体浓度达到或超过预警报警值时，控制器立即发出声光报警，并启动执行控制单元驱动排风或其他外设设备，防止中毒事故、爆炸及火灾的发生。
QD6000II提供6种分总兼容规格（4路分线+8路总线、8路分线+16路总线、12路分线+24路总线、12路分线+32路总线、12路分线+64路总线、12路分线+88路总线），满足不同规模的工程需求。产品已通过CCCF消防产品认证，适用于石油化工、冶金、市政消防、燃气输配等多种工业与商业场景。
| 核心卖点 | |
|---|---|
| 分总兼容，一机多用 | 同时具备三分线、两总线和四总线三种接口，一机兼容多种连线方式，可根据不同车间和现场环境灵活选择接线方式，减少线缆浪费，大幅缩减工程成本。 |
| 6种规格，灵活选型 | 提供4路分线+8路总线、8路分线+16路总线、12路分线+24路总线、12路分线+32路总线、12路分线+64路总线、12路分线+88路总线共6种规格，覆盖小型到大型各类工程需求。 |
| 液晶中文显示，直观易读 | LCD液晶中文显示界面，实时显示各通道气体浓度数据和设备运行状态，简单明了，方便操作人员快速掌握现场情况。 |

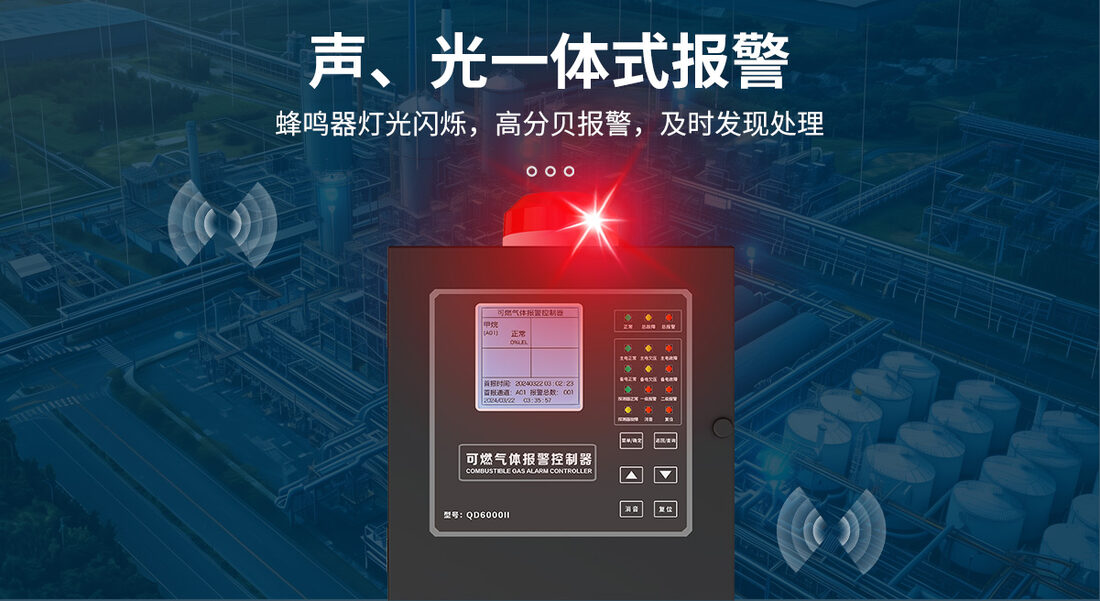

| 声光双重报警，安全可靠 | 检测到气体浓度达到报警值时，立即发出高分贝蜂鸣声光报警信号，低限报警20%LEL、高限报警50%LEL两级预警，确保及时发现泄漏隐患。 |
| 内嵌微处理器，智能控制 | 内置微处理器和丰富的软件功能，实现变送器信号采样、数据实时计算、系统故障检测、电源管理、报警显示、报警外设驱动等多项功能，智能化处理使系统更高效可靠。 |
| 多路无源继电器输出 | 提供2组无源开关量、1组24V脉冲信号、1组AC220V脉冲信号输出，可直接驱动风机、电磁阀等外设设备，实现报警联动控制。 |
| 大容量报警记录存储 | 可存储65000条报警记录，支持替换大容量内存卡扩展存储，记录开机、关机、报警、复位等操作事件及其详细信息和时间，方便故障排查和操作追溯。 |
| CCC消防认证，合规准入 | 通过CCCF消防产品认证（QD6000II主型），属于可燃气体报警控制器类产品，满足国家消防验收和工程准入要求。 |
| 壁挂式安装，简便快捷 | 室内型壁挂式设计，在墙体上固定安装支架，挂上控制器即完成安装，安装简单，维护方便。 |
技术参数
| 项目 | 内容 |
|---|---|
| 产品型号 | QD6000II |
| 产品全称 | QD6000II分总兼容气体报警控制器 |
| 产品类型 | 可燃气体报警控制器（分总兼容主机） |
| 型号规格 | 6种规格可选： （分总兼容主机）4路分线+8路总线 （分总兼容主机）8路分线+16路总线 （分总兼容主机）12路分线+24路总线 （分总兼容主机）12路分线+32路总线 （分总兼容主机）12路分线+64路总线 （分总兼容主机）12路分线+88路总线 |
| 安装方式 | 室内型壁挂式 |
| 指示方式 | LCD液晶中文显示、声光报警 |
| 响应时间 | ≤30s |
| 探测器接口 | 三分线、两总线、四总线三种接口（具体连接探测器数量根据规格而定） |
| 可接收探测器类型 | 输出信号为(4~20)mA、RS485、两总线信号的点型可燃气体探测器 |
| 通讯距离 | ≤1000m |
| 接线要求 | ≥RVVP 3×1.5mm²（三分线）；≥RVVP 2×1.5mm²（两总线）；≥RVVP 4×1.5mm²（四总线） |
| 控制器输出接口 | 2组无源开关量；1组24V脉冲信号；1组AC220V脉冲信号 |
| 无源开关输出 | 4路无源开关，容量2A/AC220V |
| 主电电源 | AC220V±15%、50Hz±1% |
| 空载功率 | ≤10W |
| 探测器供电电压 | DC24V±10% |
| 备电欠压报警值 | DC21V±1V |
| 低限报警设定 | 20%LEL |
| 高限报警设定 | 50%LEL |
| 报警记录存储 | 可存储65000条（可替换大容量内存卡增加存储） |
| 工作温度 | -10℃～+50℃ |
| 环境湿度 | (20~93)%RH |
| 外形尺寸 | 320×206×86mm（L×W×H） |
| 产品重量 | 约4.25kg（带线） |
| 执行标准 | GB16808-2008 |
应用场景
| 应用场景 | 具体应用动作 | 检测对象 |
|---|---|---|
| 石油化工厂区气体监控 | 在石油化工厂区内多点部署QD6000II，连接各类可燃气体探测器，对厂区各车间、储罐区、管道区进行集中监控 | 厂区可燃气体泄漏 |
| 城市燃气管网监控中心 | 在燃气监控中心部署QD6000II，通过总线方式连接管网沿线各监测点的探测器，实现远程集中监控 | 燃气管网甲烷泄漏 |
| 地下管廊气体监测 | 在地下综合管廊内安装QD6000II，连接管廊各舱室内的气体探测器，分总兼容接线方式适应管廊复杂布线环境 | 管廊内可燃气体积聚 |
| 工业车间安全监控 | 在工业车间内安装QD6000II，连接车间各区域的气体探测器，对车间内可燃气体浓度进行实时监控 | 车间内可燃气体泄漏 |
| 加油站燃气安全监控 | 在加油站卸油区、储油罐区、加油区安装QD6000II，连接各区域探测器，实现全站气体安全监控 | 加油站油气泄漏 |
| 冶金行业气体监测 | 在冶金厂区内部署QD6000II，连接煤气发生炉、高炉、转炉等区域的气体探测器，预防煤气泄漏事故 | 冶金厂区煤气泄漏 |
产品证书
CCCF消防产品认证
| 证书项目 | 证书信息 |
|---|---|
| 产品名称 | 可燃气体报警控制器 |
| 认证型号 | QD6000II（主型） |
| 证书类型 | CCCF消防产品认证证书 |
常见问题
Q1：QD6000II是什么类型的气体报警控制器？
A1：QD6000II是分总兼容型气体报警控制器，同时具备三分线、两总线和四总线三种接口，一机兼容多种连线方式，可根据不同现场环境灵活选择接线方式。
Q2：QD6000II有哪些规格可选？
A2：QD6000II提供6种分总兼容规格：（分总兼容主机）4路分线+8路总线、（分总兼容主机）8路分线+16路总线、（分总兼容主机）12路分线+24路总线、（分总兼容主机）12路分线+32路总线、（分总兼容主机）12路分线+64路总线、（分总兼容主机）12路分线+88路总线。
Q3：QD6000II可以连接哪些类型的探测器？
A3：QD6000II可接收输出信号为(4~20)mA、RS485、两总线信号的点型可燃气体探测器，兼容市面上主流的气体探测器产品。
Q4：QD6000II的报警方式有哪些？
A4：QD6000II具备LCD液晶中文显示和声光双重报警功能。低限报警设定值为20%LEL，高限报警设定值为50%LEL。报警后可发出声光报警信号，并保持至手动复位。
Q5：QD6000II有CCC消防认证吗？
A5：是的，QD6000II已通过CCCF消防产品认证，认证型号为QD6000II（主型），产品类型为可燃气体报警控制器，满足国家消防验收和工程准入要求。
Q6：QD6000II能存储多少条报警记录？
A6：QD6000II可存储65000条报警记录，支持替换大容量内存卡扩展存储。控制器能够记录开机、关机、报警、复位等操作事件及其详细信息和时间，方便故障排查和操作追溯。
Q7：QD6000II的输出接口有哪些？
A7：QD6000II提供2组无源开关量、1组24V脉冲信号、1组AC220V脉冲信号输出，可直接驱动风机、电磁阀等外设设备，实现报警联动控制。
Q8：QD6000II适合哪些应用场景？
A8：QD6000II广泛应用于石油化工、冶金、市政消防、燃气输配、车间、加油站、燃气管道、矿井、环境监测等需要防中毒、防爆炸的工业与商业场所。
Q9：QD6000II的安装方式是什么？
A9：QD6000II采用室内型壁挂式安装，在墙体上固定安装支架，挂上控制器即完成安装，安装简便，维护方便。
Q10：QD6000II的通讯距离是多少？
A10：QD6000II探测器与主机通讯距离≤1000m，支持长距离信号传输，适合大面积工程部署。
Q11：QD6000II的工作温度和湿度范围是多少？
A11：QD6000II工作温度范围为-10℃～+50℃，环境湿度范围为(20~93)%RH，适应各类室内工业环境。
Q12：QD6000II支持在线零点校正吗？
A12：是的，QD6000II智能化系统支持方便的在线零点校正功能，无需拆卸设备即可完成传感器校准，维护简便。
