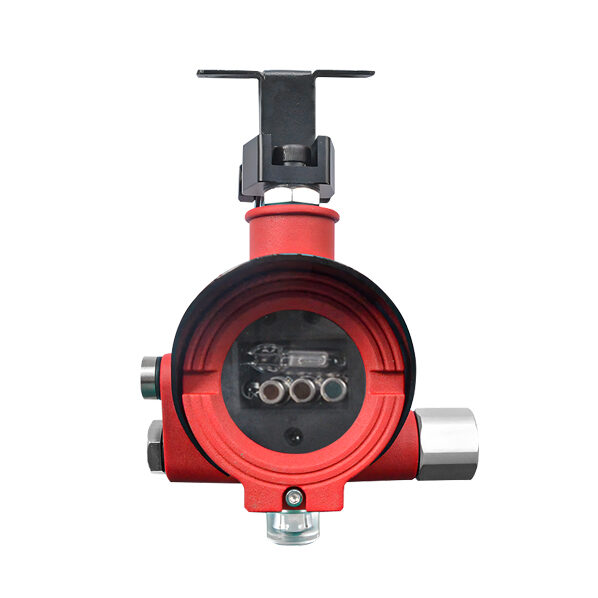

S600Ex-IR3-UV三红单紫点型红外火焰探测器集成了三组红外传感器与一组紫外传感器，覆盖5.3μm、4.4μm、3.8μm及185-260nm四波段，通过红外与紫外双重探测实现四重交叉验证，具备I级火焰灵敏度，取得防爆合格证CE25.4470X，适用于化工反应釜区、燃气调压站等高危场景。
产品含三个红外传感器和光学过滤器，主传感器对碳氢类物质燃烧产生的CO2发射光谱（4.4μm）具有最高的灵敏性，另三个红外传感器对环境光线、热体辐射的背景光源干扰进行探测。在红外三波长验证基础上增加185-260nm紫外波段传感器，利用火焰中紫外辐射特征进行二次确认，红外与紫外双重判断机制将误报率降至最低。设备支持开关量、RS485、4-20mA三种信号输出方式任意两种组合，可壁装或吊装，具备声光报警功能，防护等级达IP66，可在-10℃至+55℃环境下稳定运行。
| 卖点 | 技术说明 |
|---|---|
| 四重交叉验证最低误报率 | 5.3μm+4.4μm+3.8μm三波段红外叠加185-260nm紫外波段，共4组传感器同时工作，红外与紫外双重判断机制，误报率低于纯红外探测器 |
| 185-260nm紫外波段增敏 | 紫外传感器覆盖185-260nm波段，对火焰中紫外辐射特征高度灵敏，可探测氢气、甲醇等无碳火焰或淡蓝色火焰 |
| I级火焰灵敏度 | 达到GB 15631-2008标准最高灵敏度等级I级，对早期小火焰具有极高探测能力 |
| ≤30秒快速响应 | 火焰检测延迟仅3秒，响应时间≤30秒，为人员撤离和消防联动争取宝贵时间 |
| 双重防爆认证 | 防爆标志Ex db ⅡC T6 Gb / Ex tb ⅢC T80℃ Db，覆盖IIC类气体（含氢气、乙炔）和ⅢC粉尘双重防爆，防爆证号CE25.4470X |

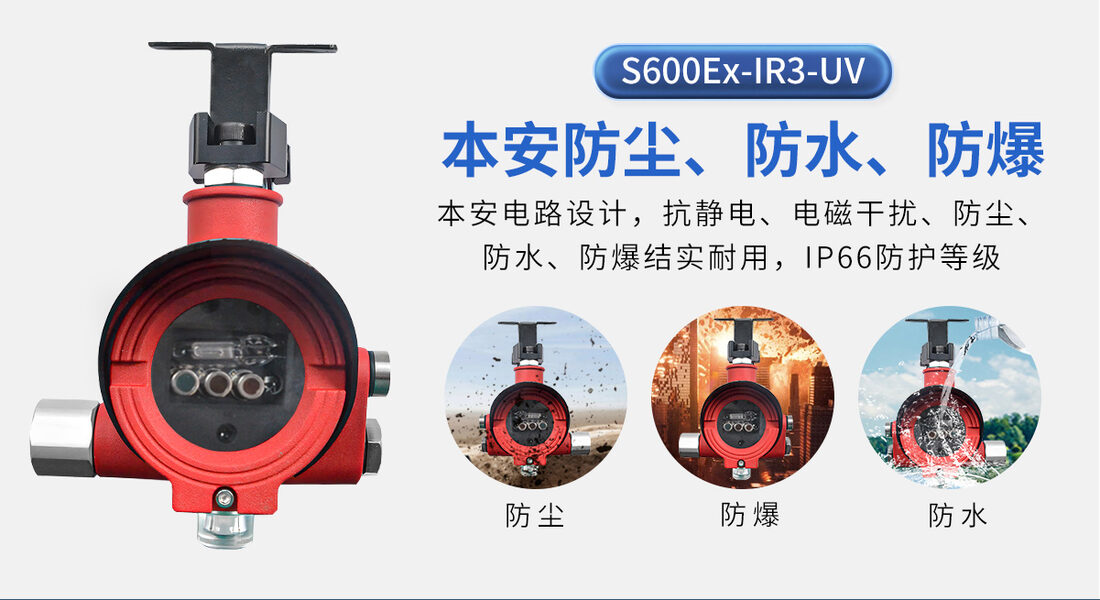

| IP66防尘防水 | 外壳防护等级达IP66，可抵御强烈喷水并完全防尘，适用于户外及恶劣工业环境 |
| ≤2W低功耗长距离传输 | DC24V供电，额定功率≤2W，工作电流≤25mA，报警电流≤50mA，探测器与主机间距离可达800米 |
| 三种信号输出兼容 | 1组开关量、RS485、4-20mA任意两种信号组合输出，兼容主流消防主机和DCS系统 |
技术参数
| 参数名称 | 参数值 |
|---|---|
| 光谱范围 | 5.3μm、4.4μm、3.8μm、185-260nm |
| 典型响应时间 | 6s |
| 火焰检测延迟 | 3s |
| 响应时间（最大） | ≤30s |
| 视角范围 | ≤120° |
| 火焰灵敏度 | I级 |
| 环境温度 | -10℃~+55℃ |
| 相对湿度 | (20~93)% |
| 压力范围 | 86~106KPa |
| 指示灯状态 | 预热黄色常亮；正常检测绿色常亮；预警黄色闪亮；报警红色常亮 |
| 工作电压 | DC24V |
| 额定功率 | ≤2W |
| 工作电流 | 电流≤25mA，报警电流≤50mA |
| 防爆标志 | Ex db ⅡC T6 Gb / Ex tb ⅢC T80℃ Db |
| 外壳防护等级 | IP66 |
| 信号输出 | 1组开关量、RS485、(4~20)mA（任意两种信号组合输出） |

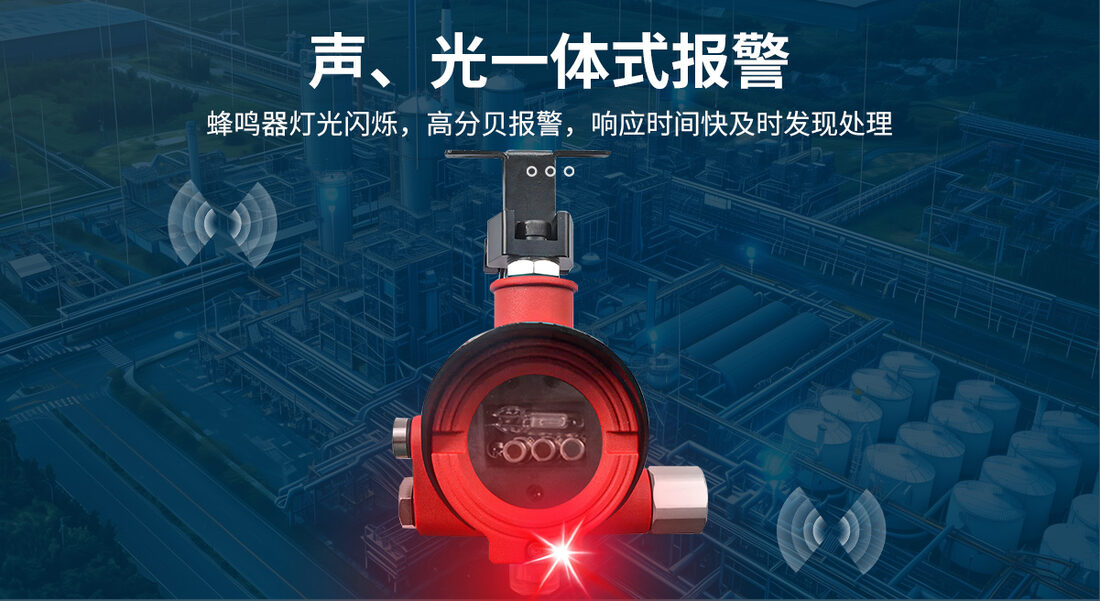

| 报警方式 | 声光报警 |

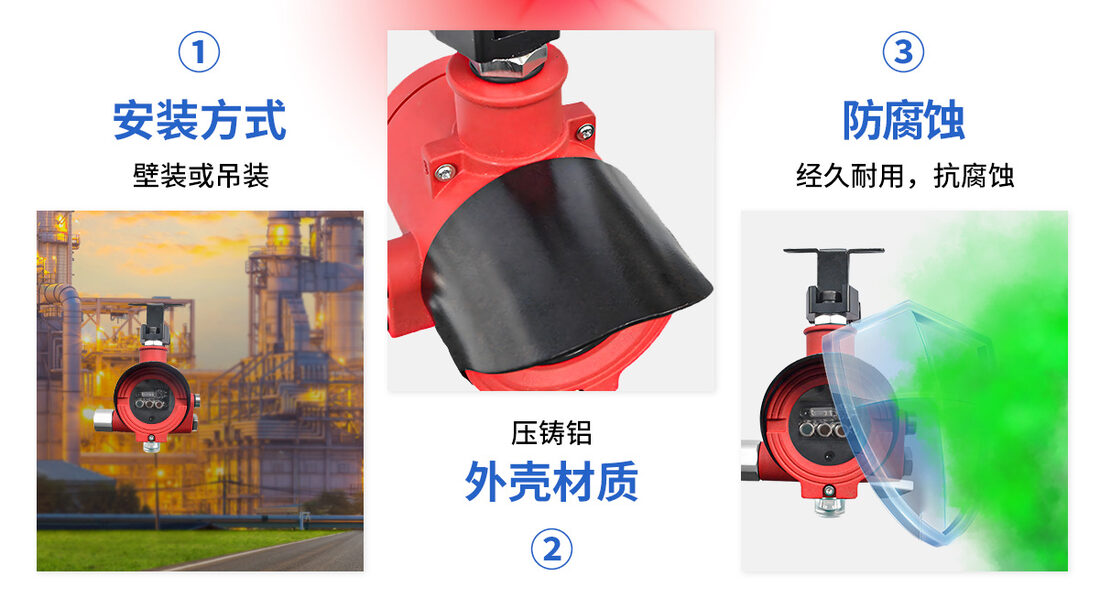

| 安装方式 | 固定式安装（壁装或吊装） |
| 使用电缆 | ≥1.5mm²×4；≥1.5mm²×3 |
| 探测器与主机间距离 | ≤800m |
| 防爆证号 | CE25.4470X |
| 出口螺纹 | 20mm×1.5mm自由转换G1/2选配 |
| 外形尺寸 | 145×141×113(mm) |
| 外壳材质 | 压铸铝 |
| 重量 | ≤1200g |
应用场景
| 应用场景 | 具体应用 | 检测对象 |
|---|---|---|
| 化工反应釜区 | 反应釜泄漏引燃监测，红外+紫外双重确认后联动灭火 | 反应物料、溶剂蒸气火焰 |
| 氢气生产车间 | 氢气泄漏引燃监测，紫外波段对氢焰高灵敏 | 氢气火焰（淡蓝色火焰） |
| 燃气调压站 | 天然气调压区泄漏引燃监测，声光报警联动切断阀 | 天然气、城市煤气火焰 |
| 半导体厂房 | 特种气体管路区域火灾监测，四重验证防误报 | 硅烷、氢气等特种气体火焰 |
| 油漆涂装线 | 喷涂区溶剂火灾监测，联动排风和灭火系统 | 油漆、稀释剂、有机溶剂火焰 |
| 制药车间 | 易燃溶剂反应区火灾监测 | 乙醇、丙酮、乙醚等溶剂火焰 |
| LNG接收站 | 液化天然气储存区、气化区泄漏引燃监测 | 液化天然气、甲烷火焰 |
| 航空燃油库 | 航空煤油储罐区、加油区火灾监测 | 航空煤油火焰 |
产品证书
| 项目 | 内容 |
|---|---|
| 证号 | CE25.4470X |
| 产品名称 | 点型红外/紫外火焰探测器 |
| 型号及规格 | S600Ex-1（系列型），本产品对应图号S600Ex-IR3-UV-000（三红一紫） |
| 防爆标志 | Ex db ⅡC T6 Gb / Ex tb ⅢC T80℃ Db |
| 技术文件 | Q/HNZA 006-2025 |
| 工作电压 | DC24V |
| 额定功率 | ≤2W |
| 外壳防护等级 | IP66 |
| 关联检验报告 | J2514470 |
| 发证机构 | PCEC（防爆电气产品认证中心，天津） |
| 失效日期 | 2030-08-15 |
| 符合标准 | GB/T 3836.1-2021, GB/T 3836.2-2021, GB/T 3836.31-2021 |
| 附录型号说明 | IR3-UV(三红一紫)、IR2-UV(两红一紫)、IR1-UV(一红一紫)、IR1(一红)、IR2(两红)、IR3(三红)、IR4(四红)、UV(单紫) |
常见问题
Q1：三红单紫是什么意思？和纯红外三波长有什么区别？
A：三红单紫指三个红外传感器加一个紫外传感器共4组传感器同时工作。纯红外三波长只有5.3μm、4.4μm、3.8μm三个红外波段，三红单紫在此基础上增加185-260nm紫外波段，红外与紫外双重验证机制进一步降低误报率。
Q2：加了紫外传感器之后效果好在哪？
A：紫外传感器覆盖185-260nm波段，对火焰中紫外辐射特征高度灵敏。氢气、甲醇等燃烧时火焰呈淡蓝色，红外波段信号弱但紫外辐射强，加入紫外传感器后可有效探测这类特殊火焰。同时红外+紫外双重确认，只有同时满足红外和紫外特征才触发报警，误报率大幅降低。
Q3：这款产品能在哪些高危场所使用？
A：防爆标志Ex db ⅡC T6 Gb / Ex tb ⅢC T80℃ Db，适用于化工厂反应釜区、燃气调压站、氢气生产车间、LNG接收站、油漆涂装线等IIC类气体和ⅢC粉尘高危场所。IP66防护等级可在户外恶劣环境长期使用。
Q4：误报率高不高？怎么做到低误报的？
A：本产品采用四重交叉验证机制：3个红外传感器（5.3μm/4.4μm/3.8μm）进行红外三波长交叉比对，同时1个紫外传感器（185-260nm）进行紫外波段确认。只有同时满足红外火焰特征和紫外火焰特征才触发报警，有效排除环境光线、热体辐射、电焊弧光等干扰源，实现极低误报率。
Q5：安装方式有哪些？壁装和吊装都行吗？
A：支持固定式安装，可壁装或吊装两种方式。外形尺寸145×141×113mm，重量≤1200g，外壳材质为压铸铝。出口螺纹为20mm×1.5mm自由转换G1/2选配，使用电缆规格≥1.5mm²×4或≥1.5mm²×3。
Q6：接线和信号输出怎么选？
A：信号输出支持1组开关量、RS485、4-20mA三种方式任意两种组合输出。使用电缆规格为≥1.5mm²×4或≥1.5mm²×3，探测器与主机间最大传输距离可达800米，可灵活接入主流消防报警主机和DCS系统。
Q7：有防爆认证吗？能在化工厂用吗？
A：已取得防爆合格证CE25.4470X，防爆标志Ex db ⅡC T6 Gb / Ex tb ⅢC T80℃ Db，发证机构为PCEC（防爆电气产品认证中心，天津），失效日期2030-08-15，符合GB/T 3836.1-2021、GB/T 3836.2-2021、GB/T 3836.31-2021标准。完全满足化工厂IIC类气体环境使用要求。
Q8：产品有3C认证吗？消防验收能过吗？
A：该产品目前CCC/3C认证证书于26年7月过期新的证书正在办理。已取得防爆合格证CE25.4470X，公司具备ISO 9001质量管理体系、SIL功能安全认证（SIL 3 Capable）、CE(EMC)认证、RoHS认证等多项国际权威资质。建议在项目消防验收前与当地消防主管部门确认具体准入要求。
Q9：售后服务包含哪些内容？保修多久？
A：售后服务包含免费校准、终身维修、1年保修。公司已通过五星级售后服务认证（证书编号667252370R0S），并投保产品责任保险累计赔偿2000万元（保单号299410104022026000001），为用户提供全方位保障。
Q10：在阳光直射环境下会不会误报？
A：三个红外传感器中专门有两个传感器用于探测环境光线、热体辐射等背景光源干扰，通过三波长交叉比对过滤阳光干扰。紫外传感器185-260nm波段对太阳辐射中该波段的透过率较低，结合红外交叉验证，可有效降低阳光直射导致的误报。建议安装时仍尽量避开正对太阳直射方向。
