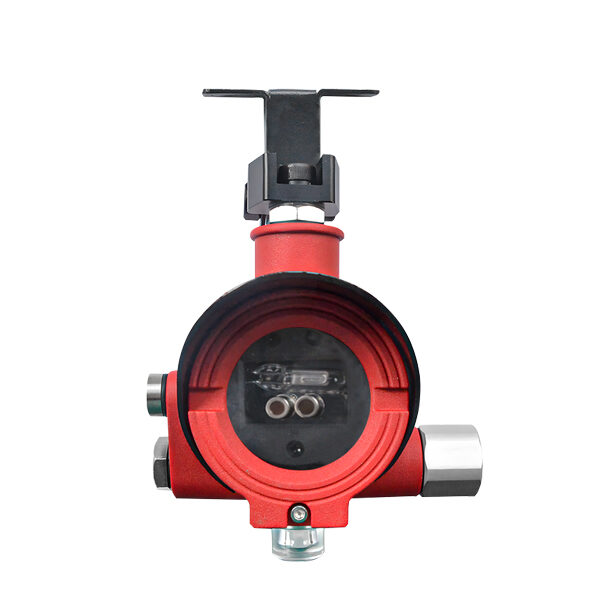

S600Ex-IR2-UV点型红外/紫外火焰探测器是一款采用双红单紫三谱段复合探测技术的隔爆型防爆火焰探测器，集成了两路红外传感器（分别检测4.4μm和3.8μm红外波段）和一路紫外传感器（检测185～260nm紫外波段），通过三路光谱信号的交叉比对和智能算法，实现对火焰的三重验证。相比单红单紫（IR1-UV）的复合探测，IR2-UV增加了一路独立的红外通道，进一步提升了对外部红外干扰源的鉴别能力和整体抗误报性能。产品取得PCEC防爆电气产品认证（证书编号：CE25.4470X），防爆标志Ex db ⅡC T6 Gb / Ex tb ⅢC T80℃ Db，防护等级IP66，具备SIL 3 Capable功能安全认证。探测器响应时间可达≤6s（快速响应模式），支持开关量、RS485、4～20mA多种信号输出组合，适用于石油化工、天然气处理等对误报率要求极高的爆炸性气体危险场所。
| 卖点名称 | 卖点描述 |
|---|---|
| 三谱段复合探测技术 | 同时集成双路红外传感器（4.4μm和3.8μm）和一路紫外传感器（185～260nm），三路光谱独立检测、交叉比对，构建三重火焰验证机制，是目前S600Ex系列中光谱通道最多、抗误报能力最强的型号。 |
| 极致抗误报性能 | 三谱段交叉验证要求三路信号同时满足火焰特征才触发报警。单一干扰源（电焊、高温设备、阳光）只能影响一个或两个通道，无法同时伪造三路光谱的火焰特征比值关系，误报率远低于单光谱和单红单紫复合探测器。 |
| 快速响应（≤6s） | 在快速响应模式下响应时间可达≤6s，在确保三谱段交叉验证高可靠性的前提下实现极速报警，满足石化装置区对火灾早期预警的严格要求。同时提供≤30s标准响应模式以适应不同场景需求。 |
| PCEC权威防爆认证 | 取得PCEC（天津防爆电气产品认证中心）颁发的防爆合格证（CE25.4470X），防爆标志Ex db ⅡC T6 Gb / Ex tb ⅢC T80℃ Db，适用于ⅡA～ⅡC级爆炸性气体环境及可燃性粉尘环境，有效期至2030-08-15。 |
| 多信号灵活输出 | 支持开关量、RS485数字通信、4～20mA模拟量三种信号输出方式，可任意两种组合输出，灵活对接各类火灾报警控制器、PLC及DCS系统，探测器与主机距离可达800m。 |
| SIL 3 Capable功能安全 | 通过ECM机构SIL功能安全认证（SIL 3 Capable），认证编号1N241211.HZAWD94，符合IEC 61508/61511标准要求，可集成至安全仪表系统（SIS），满足石化行业对安全完整性等级的严格要求。 |
技术参数
| 参数名称 | 参数值 |
|---|---|
| 产品型号 | S600Ex-IR2-UV |
| 产品名称 | 点型红外/紫外火焰探测器 |
| 检测原理 | 红外/紫外复合光谱探测（双红单紫） |
| 光谱范围 | 红外：4.4μm、3.8μm；紫外：185～260nm |
| 火焰灵敏度 | Ⅰ级 |
| 视角范围 | ≤120° |
| 火焰检测延迟 | 3s |
| 响应时间 | ≤6s（快速响应模式）/ ≤30s（标准响应模式） |
| 恢复时间 | ≤30s |
| 开机预热时间 | 60s |
| 工作电压 | DC24V |
| 工作电流 | ≤25mA（正常），≤50mA（报警） |
| 功耗 | ≤1W |
| 信号输出 | 1组开关量、RS485、(4～20)mA（任意两种信号组合输出） |
| 防爆证号 | CE25.4470X |
| 防爆标志 | Ex db ⅡC T6 Gb / Ex tb ⅢC T80℃ Db |
| 防护等级 | IP66 |
| 环境温度 | -10℃～+55℃ |
| 相对湿度 | (20～93)%RH（无冷凝） |
| 大气压力 | 86kPa～106kPa |
| 外形尺寸 | 145mm×141mm×113mm |
| 重量 | ≤1200g |
| 外壳材质 | 压铸铝 |
| 安装方式 | 固定式安装（壁装或吊装） |
| 使用电缆 | ≥1.5mm²×4 或 ≥1.5mm²×3 |
| 探测器与主机距离 | ≤800m |
| 出口螺纹 | 20mm×1.5mm自由转换G1/2选配 |
应用场景
| 应用场景 | 具体应用动作 | 检测对象 |
|---|---|---|
| 大型炼化联合装置区 | 部署在催化裂化、加氢裂化、连续重整等大型联合装置中，在密集高温设备和频繁电焊作业环境下提供零误报火焰检测 | 烃类液体/气体泄漏燃烧火焰 |
| 加热炉群区域 | 在管式加热炉、裂解炉群周边安装，利用3.8μm参考通道与4.4μm火焰通道的比值计算区分炉膛辐射与泄漏火焰 | 燃料气/燃料油泄漏燃烧火焰 |
| LNG接收站与储罐区 | 安装在LNG储罐、低温泵区、气化器等区域，利用≤6s快速响应模式在火灾初期极速报警 | LNG/天然气泄漏燃烧火焰 |
| 海上石油平台 | 安装在FPSO、半潜式平台工艺区，在高盐雾、强日照、多干扰源的恶劣环境中提供可靠的三谱段火焰检测 | 原油、天然气、柴油燃烧火焰 |
| 天然气压缩站 | 部署在压缩机厂房、调压计量区，在压缩机运行产生的高温和振动环境中可靠检测天然气泄漏火灾 | 天然气（甲烷）泄漏燃烧火焰 |
| 油气装卸栈台 | 在铁路/公路装卸栈台、码头装卸臂区域部署，利用快速响应模式在装卸作业中极速检测泄漏引发的火灾 | 汽油、柴油、航煤等装卸泄漏火焰 |
产品证书
| 项目 | 内容 |
|---|---|
| 防爆合格证编号 | CE25.4470X |
| 产品名称 | 点型红外/紫外火焰探测器 |
| 产品型号 | S600Ex-1（系列型），本型号：S600Ex-IR2-UV |
| 防爆标志 | Ex db ⅡC T6 Gb / Ex tb ⅢC T80℃ Db |
| 防护等级 | IP66 |
| 工作电压 | DC24V |
| 额定功率 | ≤2W |
| 技术文件 | Q/HNZA 006-2025 |
| 发证机构 | PCEC（防爆电气产品认证中心，天津） |
| 关联检验报告 | J2514470 |
| 有效期至 | 2030-08-15 |
常见问题
Q1：S600Ex-IR2-UV双红单紫火焰探测器的工作原理是什么？
A：S600Ex-IR2-UV集成了三个独立的光谱传感器通道：第一路红外传感器检测4.4μm波段（CO₂特征辐射带，烃类火焰的标志性波长）；第二路红外传感器检测3.8μm波段（作为参考通道，区分火焰与非火焰红外辐射）；紫外传感器检测185～260nm波段的火焰紫外辐射。三路信号经独立处理后，通过内置智能算法进行交叉比对和比值计算。只有三路信号同时满足预设的火焰特征条件时，探测器才输出报警信号。这种三谱段三重验证机制提供了目前S600Ex系列中最强的抗误报能力。
Q2：S600Ex-IR2-UV相比S600Ex-IR1-UV有什么优势？
A：S600Ex-IR2-UV相比IR1-UV多了一路独立的红外传感器通道。IR1-UV采用单红单紫（1路红外+1路紫外），而IR2-UV采用双红单紫（2路红外+1路紫外）。多出的3.8μm参考红外通道使IR2-UV可以更精准地进行红外波段间的比值计算，对电焊、高温管道、加热炉等红外干扰源的抑制能力更强。在红外干扰源密集的复杂工业环境（如大型炼化联合装置区、加热炉群附近）中，IR2-UV的误报率更低，更适合对误报零容忍的关键场所。
Q3：S600Ex-IR2-UV的响应时间≤6s是怎么实现的？
A：S600Ex-IR2-UV支持两种响应模式：快速响应模式（≤6s）和标准响应模式（≤30s）。在快速响应模式下，探测器优化了信号采集和算法处理流程，在保证三谱段交叉验证可靠性要求的同时缩短了信号累积和判读时间，可实现≤6s的快速报警响应。快速模式适用于对火灾响应速度要求极高的场所（如油气储罐区、装卸栈台等）；标准模式适用于红外干扰较多、需要更长信号确认时间的场所。
Q4：S600Ex-IR2-UV的防爆等级和认证信息？
A：S600Ex-IR2-UV的防爆标志为Ex db ⅡC T6 Gb / Ex tb ⅢC T80℃ Db，防爆合格证编号CE25.4470X，由PCEC（天津防爆电气产品认证中心）颁发，关联检验报告J2514470，技术文件Q/HNZA 006-2025，有效期至2030-08-15。同时具有SIL功能安全认证（ECM颁发，SIL 3 Capable，编号1N241211.HZAWD94，有效期至2029-12-10）、CE-EMC认证（ECM颁发，有效期至2029-06-02）。
Q5：S600Ex-IR2-UV适合用在哪些高危场所？
A：S600Ex-IR2-UV特别适合对误报率有极高要求的爆炸性气体危险场所，典型应用包括：大型炼化联合装置区（红外干扰源密集）、加热炉群周边（强红外背景辐射）、压缩机房（高温设备+可燃气体）、LNG接收站（低温设备+烃类气体）、海上石油平台（多类干扰源并存）、油气储罐区（对火灾响应速度要求极高）。在这些场所中，IR2-UV的三谱段探测和快速响应特性可发挥最大价值。
Q6：S600Ex-IR2-UV的信号输出方式有哪些？
A：S600Ex-IR2-UV支持三种信号输出方式：1组无源开关量触点输出、RS485数字通信接口（Modbus协议）、4～20mA模拟量电流输出。用户可根据实际需求任意选择两种信号组合输出。开关量可直接接入火灾报警控制器；RS485可接入PLC/DCS系统实现远程监控和数据采集；4～20mA可接入模拟量采集模块。探测器与主机信号传输距离可达800m。
Q7：S600Ex-IR2-UV能抵抗哪些类型的干扰？
A：S600Ex-IR2-UV的三谱段设计可抵抗以下常见干扰源：（1）电焊弧光——电焊产生的紫外和红外信号不符合三通道火焰特征比值关系，可被有效排除；（2）高温管道/设备——稳定高温源在各红外波段的能量分布与火焰存在显著差异，通过3.8μm参考通道与4.4μm火焰通道的比值计算可被识别；（3）强烈阳光——阳光中的红外辐射经大气传输后在4.4μm波段的特征与火焰不同；（4）雷电——雷电产生的紫外脉冲为瞬态信号，通过时间延迟（3s）和三路信号持续确认机制可被排除。
Q8：S600Ex-IR2-UV如何选型配置？
A：选型时需考虑以下因素：（1）响应模式——如需极速报警（≤6s）选择快速响应模式，如需更强抗干扰裕度选择标准响应模式（≤30s）；（2）信号输出组合——根据现有控制系统接口选择开关量+RS485或开关量+4～20mA组合；（3）安装方式——支持壁装和吊装，根据现场管道结构和保护区域位置选择；（4）数量——根据保护区域面积、探测器视角（≤120°）和安装位置进行覆盖计算。建议联系中安探测技术团队获取详细的选型设计方案。
Q9：S600Ex-IR2-UV与S600Ex系列其他型号的选型对比？
A：S600Ex系列按探测原理和抗干扰能力由低到高排列：UV（单紫外）→ IR2（双波长红外）→ IR1-UV（单红单紫复合）→ IR2-UV（双红单紫复合）。UV型适合火焰类型单一、干扰少的场景；IR2型适合红外干扰较多但不需检测氢气的场景；IR1-UV适合需要兼顾抗干扰和广谱火焰检测的场景；IR2-UV是旗舰型号，适合红外干扰极密集、对误报率要求极高的关键场所。所有型号共用同一防爆平台（CE25.4470X），防爆等级和外形尺寸一致。
Q10：S600Ex-IR2-UV具有哪些国际认证和企业资质保障？
A：产品层面：PCEC防爆认证（CE25.4470X，有效期至2030-08-15）、SIL 3 Capable功能安全认证（ECM，有效期至2029-12-10）、CE-EMC认证（ECM，有效期至2029-06-02）。企业层面：高新技术企业（GR202341002338）、ISO 9001/14001/45001三体系认证（华信创HXCC）、RoHS认证（UDEM，有效期至2029-12-09）、五星级售后服务认证、AAA企业信用等级认证（中鑫润诚）、产品责任保险（安诚财产保险，累计赔偿限额2000万元）。
