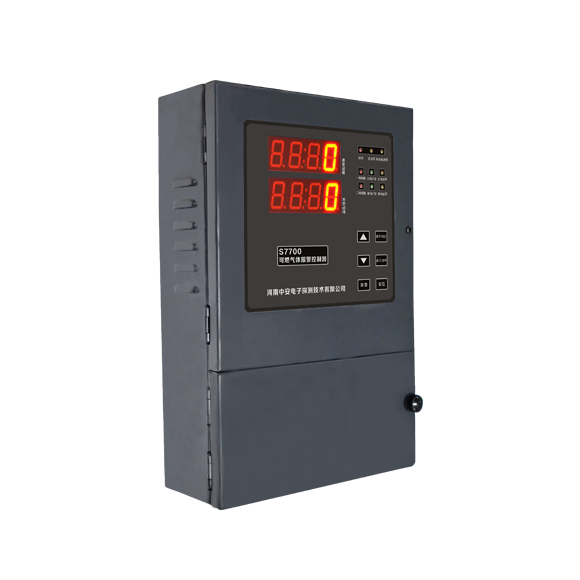

中安探测S7700二总线气体报警控制器_5通道_两线制数字信号_数码显示

产品介绍

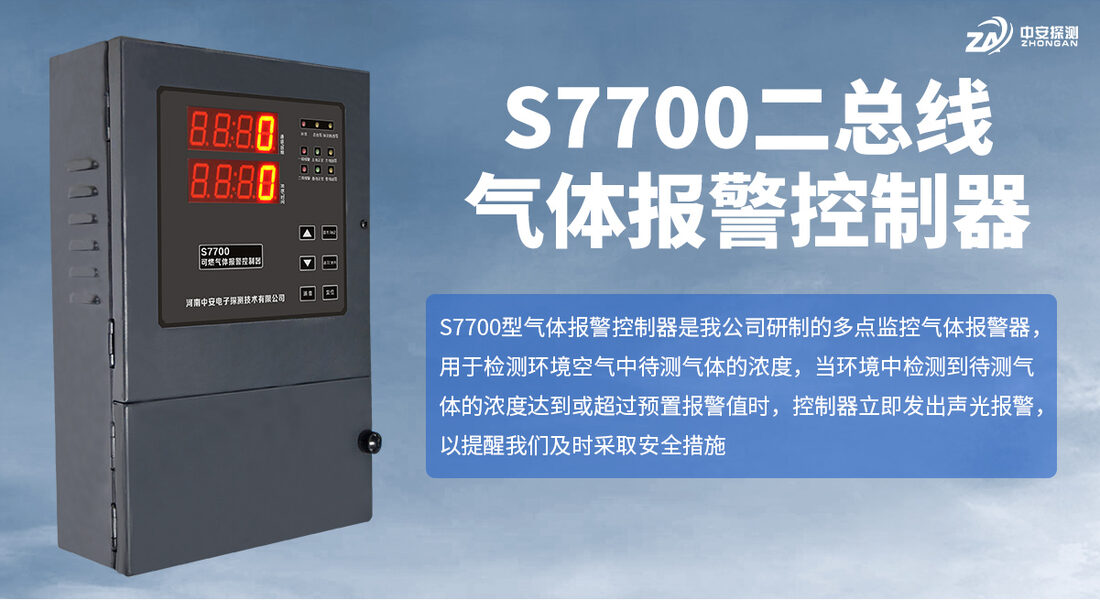

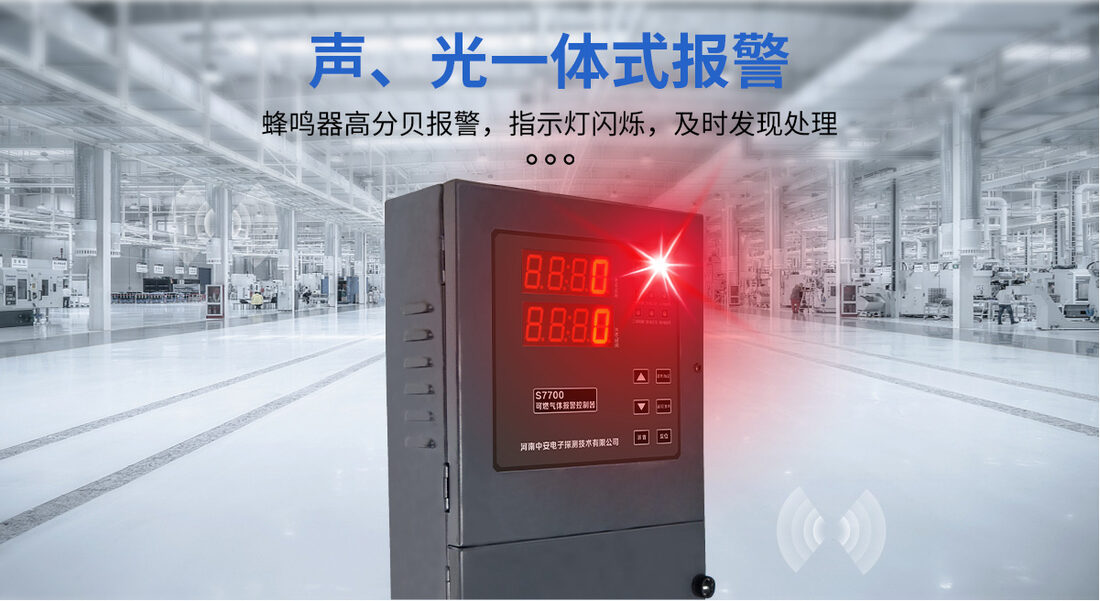

S7700二总线气体报警控制器是中安探测研制的多点监控气体报警器，用于检测环境空气中待测气体的浓度。当环境中检测到待测气体的浓度达到或超过预置报警值时，控制器立即发出声光报警，以提醒及时采取安全措施，并启动执行设备来控制驱动排风或其它外控设备，防止中毒事故、爆炸及火灾发生，从而保障生命财产安全。

S7700采用二总线数字信号通讯方式，探测器与控制器之间仅需2根线缆即可同时完成供电和通讯，无正负极区分，接线方便快捷，大幅降低布线成本和施工难度。控制器支持5通道二总线数字信号探测器接入，并支持通道扩容，可根据项目需求灵活扩展。四路数码管直显方式实时显示各通道气体浓度数据，配合声光报警提示，操作人员可快速掌握现场情况。

控制器提供两个无源开关量、一个DC24V脉冲控制触点和一个AC220V脉冲控制输出，触点容量3A/AC250V，可直接驱动排风机、电磁阀等外设设备。支持高限报警、低限报警和故障报警三种报警段。S7700采用模块化点对点结构设计，现场操作简单、更换方便，便于用户使用和维护，适用于石油化工、市政燃气、冶金、仓储等对布线经济性有要求的工业与商业场所。

技术参数

应用场景

产品证书

企业资质认证

常见问题

Q1：什么是二总线气体报警控制器？和四总线有什么区别？

二总线是指探测器与控制器之间仅需2根线缆即可同时完成供电和数字通讯，无正负极区分，接线最简单、布线成本最低。四总线（如S7200）需要4根线缆（2根电源+2根通讯），采用RS485数字信号，抗干扰能力更强、传输距离更远。S7700二总线适合预算有限、点位适中、布线距离不太长的项目；S7200四总线适合对通讯稳定性和传输距离要求更高的场合。

Q2：S7700二总线接线有正负极吗？

没有。S7700采用的二总线技术为无极性设计，两根线缆不分正负极，接线时无需区分，任意对接即可正常通讯和供电，大幅降低接线错误率，施工更加方便快捷。

Q3：S7700支持多少个探测器？能扩容吗？

S7700标配5通道，可接入5台二总线制气体探测器。产品支持通道扩容，具体可扩容上限需根据项目实际需求与厂家确认。如果监测点位超过5个，也可以考虑S7200（10通道四总线）或GDS8200（99路总线）等更大容量的型号。

Q4：S7700可以接哪些探测器？

S7700采用二总线数字信号通讯，需配套中安探测二总线制气体探测器使用，如GT-S105型二总线气体探测器等。支持检测可燃气体（%LEL）及一氧化碳、硫化氢、氨气、氧气等多种有毒有害气体，具体探测器型号需根据检测气体种类和量程选型。

Q5：S7700和S7300、S7200怎么选？

三款产品同属S7系列，定位和接线方式不同：S7700为5通道二总线，两线制接线最简、布线成本最低，适合预算有限、点位适中的项目；S7300为4通道三线制4-20mA分线型，每个探测器独立布线，信号独立稳定，适合点位较少、对信号隔离要求高的场合；S7200为10通道四总线RS485数字信号，总线制布线节省线缆且通道数更多，适合中等规模点位。根据现场探测器数量、布线条件和预算综合选择。

Q6：S7700有CCCF消防认证吗？

S7700在中安探测已知的CCCF消防认证控制器列表中未单独列出，产品手册也未标注S7700的消防编号。目前同系列中S7200（认证编号073224850146R0M）和S7300（认证编号073224850147R0M）均已取得CCCF认证。S7700的CCCF认证状态建议向厂家确认后再用于有消防验收要求的工程项目。

Q7：S7700的安装方式是什么？

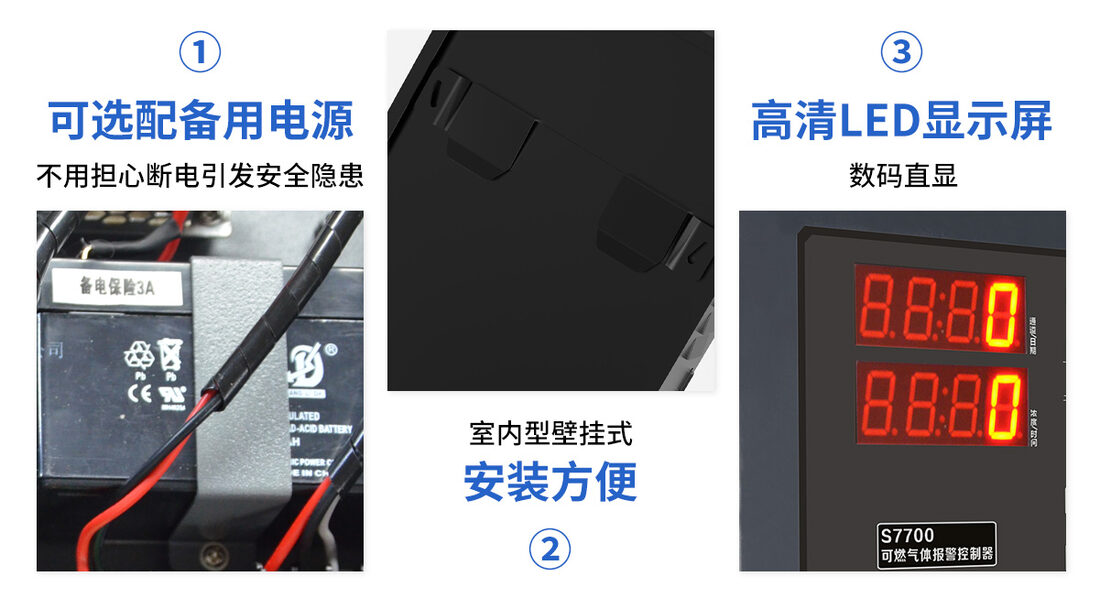

S7700采用室内壁挂式安装，标配安装挂板及Ф8锚固胀栓。安装时在墙体上固定挂板，将控制器挂装到位即可。控制器尺寸为320×206×86mm，重量4.5kg（含电池），建议安装在值班室、控制室等便于观察和操作的位置。

Q8：S7700的继电器输出能驱动什么设备？

S7700提供两个无源开关量输出、一个DC24V脉冲控制触点和一个AC220V脉冲控制输出，触点容量3A/AC250V。可直接驱动排风机、电磁阀、声光报警器等小功率外设。对于大功率设备，建议通过中间继电器或接触器转接。
