产品介绍

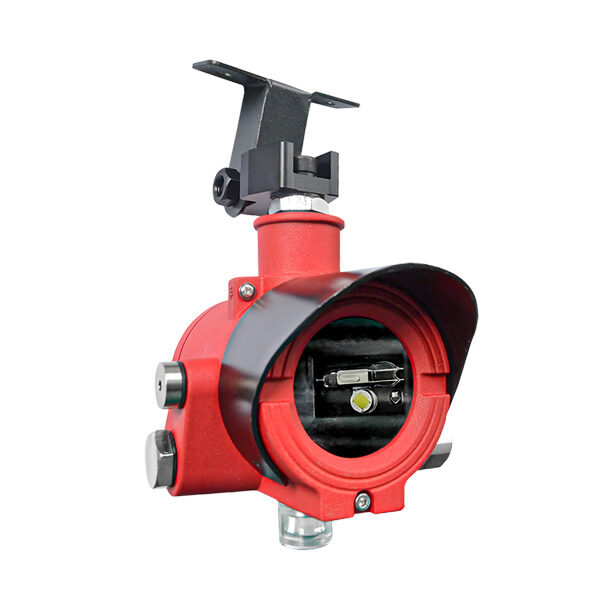

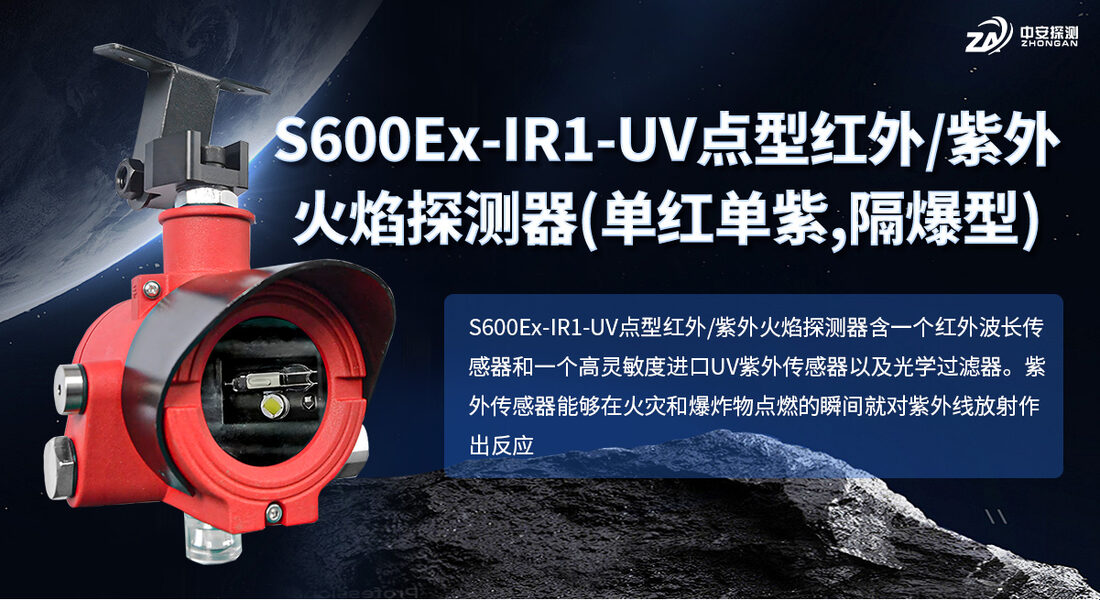

S600Ex-IR1-UV点型红外/紫外火焰探测器是一款采用单红单紫复合光谱探测技术的隔爆型防爆火焰探测器，同时集成红外传感器和紫外传感器，分别检测火焰的红外辐射（涵盖2.2μm、3.8/3.93μm、4.4/4.43μm、5.3μm波段）和紫外辐射（185～260nm）。通过红外与紫外双谱段的交叉验证机制，只有当两种传感器同时确认火焰特征时才触发报警，极大降低了单一光谱探测器因环境干扰导致的误报风险。产品取得PCEC防爆电气产品认证（证书编号：CE25.4470X），防爆标志Ex db ⅡC T6 Gb / Ex tb ⅢC T80℃ Db，防护等级IP66，具备SIL 3 Capable功能安全认证。探测器响应时间≤30s，支持开关量、RS485、4～20mA多种信号输出组合，广泛应用于石油化工、天然气处理、危化品仓储、海上石油平台等对误报率有严格要求的高危工业场所。
| 卖点名称 | 卖点描述 |
|---|---|
| 红外+紫外双谱段复合探测 | 同时集成红外和紫外两种传感器，分别检测火焰的红外辐射（多波段）和紫外辐射（185～260nm），覆盖更宽的火焰光谱特征范围，可检测含碳火焰及氢气等紫外敏感型火焰。 |
| 双重交叉验证极低误报 | 红外与紫外双通道独立检测、交叉验证，只有两个谱段同时确认火焰特征时才触发报警。单一干扰源（如电焊产生紫外、高温设备产生红外）无法同时模拟两种光谱特征，误报率显著低于单光谱探测器。 |
| PCEC权威防爆认证 | 取得PCEC（天津防爆电气产品认证中心）颁发的防爆合格证（CE25.4470X），防爆标志Ex db ⅡC T6 Gb / Ex tb ⅢC T80℃ Db，适用于ⅡA～ⅡC级爆炸性气体环境及可燃性粉尘环境，有效期至2030-08-15。 |
| 多信号灵活输出 | 支持开关量、RS485数字通信、4～20mA模拟量三种信号输出方式，可任意两种组合输出，灵活适配火灾报警控制器、PLC及DCS系统，满足不同系统集成需求。 |

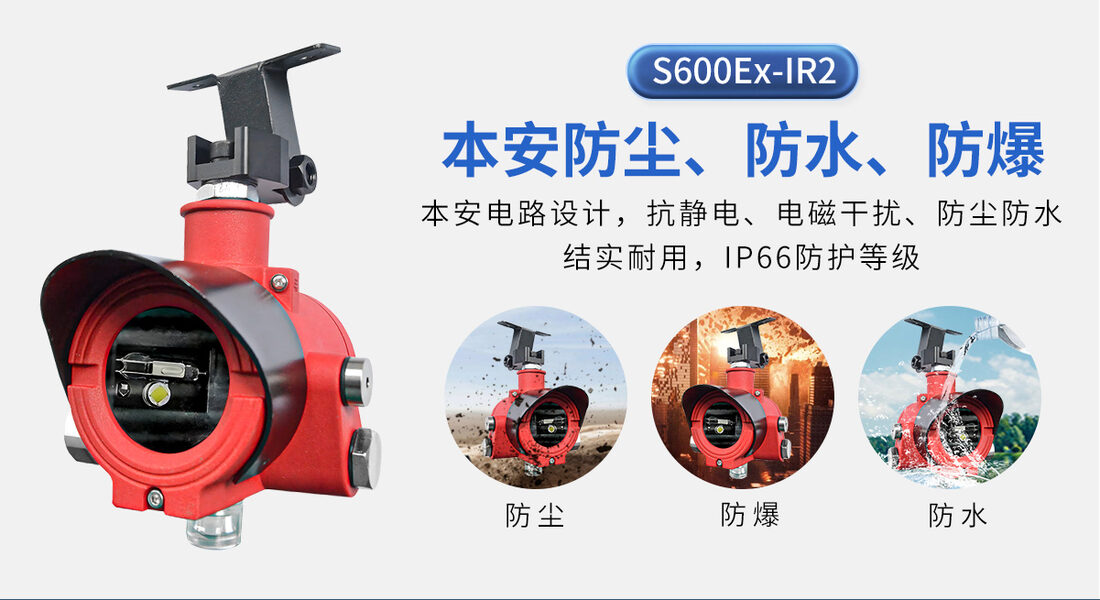

| IP66工业级防护 | 压铸铝外壳，IP66防护等级，工作温度-10℃～+55℃，可承受强风、暴雨、粉尘、盐雾等恶劣环境考验，满足石化装置区、海上平台等严苛工业环境的长期运行要求。 |
| SIL 3 Capable功能安全 | 通过ECM机构SIL功能安全认证（SIL 3 Capable），认证编号1N241211.HZAWD94，符合IEC 61508/61511标准要求，可集成至安全仪表系统（SIS），满足石化行业安全完整性等级要求。 |
技术参数
| 参数名称 | 参数值 |
|---|---|
| 产品型号 | S600Ex-IR1-UV |
| 产品名称 | 点型红外/紫外火焰探测器 |
| 检测原理 | 红外/紫外光复合探测（单红单紫） |
| 光谱范围 | 红外：2.2μm、3.8/3.93μm、4.4/4.43μm、5.3μm；紫外：185～260nm |
| 火焰灵敏度 | Ⅰ级 |
| 视角范围 | ≤120° |
| 火焰检测延迟 | 3s |
| 响应时间 | ≤30s |
| 恢复时间 | ≤30s |
| 开机预热时间 | 60s |
| 工作电压 | DC24V |
| 工作电流 | ≤25mA（正常），≤50mA（报警） |
| 功耗 | ≤1W |
| 信号输出 | 1组开关量、RS485、(4～20)mA（任意两种信号组合输出） |
| 防爆证号 | CE25.4470X |
| 防爆标志 | Ex db ⅡC T6 Gb / Ex tb ⅢC T80℃ Db |
| 防护等级 | IP66 |
| 环境温度 | -10℃～+55℃ |
| 相对湿度 | (20～93)%（无冷凝） |
| 大气压力 | 86kPa～106kPa |
| 外形尺寸 | 145mm×141mm×113mm |
| 重量 | ≤1200g |

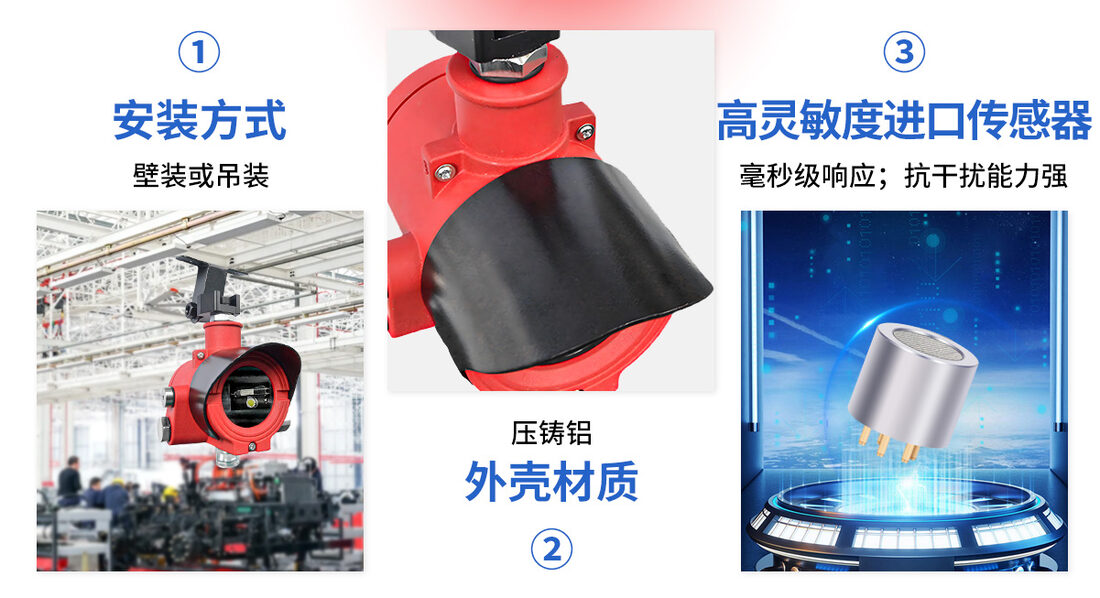

| 外壳材质 | 压铸铝 |
| 安装方式 | 固定式安装（壁装或吊装） |
| 使用电缆 | ≥1.5mm²×4 或 ≥1.5mm²×3 |
| 探测器与主机距离 | ≤800m |
| 出口螺纹 | 20mm×1.5mm自由转换G1/2选配 |
应用场景
| 应用场景 | 具体应用动作 | 检测对象 |
|---|---|---|
| 石油化工联合装置区 | 部署在大型炼化一体化装置区，在电焊作业频繁、高温设备密集的复杂环境中提供低误报火焰监测 | 烃类液体/气体泄漏燃烧火焰、含碳化合物火焰 |
| 天然气处理厂 | 安装在脱水脱烃装置、硫磺回收装置、LNG储罐区等区域，检测天然气泄漏引发的火灾 | 天然气（甲烷）、LNG泄漏燃烧火焰 |
| 海上石油平台 | 安装在生产平台工艺区、井口平台、FPSO等区域，在高盐雾高湿度环境中检测油气泄漏火灾 | 原油、天然气、柴油燃烧火焰 |
| 氢气站与涉氢区域 | 部署在制氢站、加氢站、发电厂氢冷系统等涉氢区域，利用紫外通道检测氢气无色火焰 | 氢气燃烧火焰（紫外特征） |
| 危化品仓储物流园区 | 部署在甲乙类危化品库房、有机溶剂储存仓库，监测多品种化学品混存环境下的火灾风险 | 有机溶剂、易燃液体、化学品燃烧火焰 |
| 加油站与加气站 | 安装在加油岛、LNG/CNG加气区域、地下油罐区，检测卸油和加注过程中的火灾 | 汽油、柴油、天然气泄漏燃烧火焰 |
产品证书
| 项目 | 内容 |
|---|---|
| 防爆合格证编号 | CE25.4470X |
| 产品名称 | 点型红外/紫外火焰探测器 |
| 产品型号 | S600Ex-1（系列型），本型号：S600Ex-IR1-UV |
| 防爆标志 | Ex db ⅡC T6 Gb / Ex tb ⅢC T80℃ Db |
| 防护等级 | IP66 |
| 工作电压 | DC24V |
| 额定功率 | ≤2W |
| 技术文件 | Q/HNZA 006-2025 |
| 发证机构 | PCEC（防爆电气产品认证中心，天津） |
| 关联检验报告 | J2514470 |
| 有效期至 | 2030-08-15 |
Q1：S600Ex-IR1-UV红外/紫外复合火焰探测器的工作原理是什么？
A：S600Ex-IR1-UV同时集成了红外传感器和紫外传感器。红外传感器检测火焰辐射的多个红外波段（2.2μm、3.8/3.93μm、4.4/4.43μm、5.3μm），紫外传感器检测火焰辐射的185～260nm紫外光。两路信号独立处理后进行交叉验证：只有当红外和紫外两个通道都确认存在火焰特征时，探测器才输出报警信号。这种"与"逻辑判断机制有效避免了单一光谱通道因环境干扰导致的误报。
Q2：S600Ex-IR1-UV比单光谱探测器（纯紫外或纯红外）有什么优势？
A：核心优势是极低误报率和更广泛的火焰类型覆盖。纯紫外探测器可能在电焊、雷电等紫外辐射干扰下误报；纯红外探测器可能被高温管道、加热炉等热源干扰。IR1-UV的双谱段复合探测要求两种信号同时确认火焰，单一类型的干扰源几乎不可能同时模拟红外和紫外两种火焰特征。同时，该探测器既可检测烃类火焰（通过红外通道），也可检测氢气等紫外敏感火焰（通过紫外通道），适用火焰类型更广。
Q3：S600Ex-IR1-UV与S600Ex-IR2-UV有什么区别？如何选择？
A：两者的主要区别在于红外通道数量。S600Ex-IR1-UV采用单红单紫（1路红外+1路紫外）配置，属于红外/紫外复合探测的基础型号；S600Ex-IR2-UV采用双红单紫（2路红外+1路紫外）配置，红外通道更多，抗红外干扰能力更强。选型建议：如果现场红外干扰源不特别密集，IR1-UV的复合探测已能有效降低误报；如果现场存在大量高温设备、加热炉等强红外干扰源，建议选择IR2-UV以获得更强的抗干扰性能。
Q4：S600Ex-IR1-UV的防爆等级和认证信息是什么？
A：S600Ex-IR1-UV的防爆标志为Ex db ⅡC T6 Gb / Ex tb ⅢC T80℃ Db，防爆合格证编号CE25.4470X，由PCEC（天津防爆电气产品认证中心）颁发，关联检验报告J2514470，有效期至2030-08-15。适用于ⅡA～ⅡC级爆炸性气体环境（包括氢气、乙炔等最危险气体组别）及可燃性粉尘环境。同时具有SIL 3 Capable功能安全认证（ECM颁发，有效期至2029-12-10）。
Q5：S600Ex-IR1-UV可以检测氢气火焰吗？
A：可以。氢气燃烧时火焰温度高但几乎不产生碳粒子，因此红外辐射较弱，但会产生较强的紫外辐射。S600Ex-IR1-UV的紫外传感器（185～260nm）可以有效检测氢气火焰的紫外辐射特征。在实际应用中，红外/紫外复合探测的优势在于：紫外通道检测到火焰后，红外通道作为辅助验证，可以在降低氢气火焰误报的同时保持检测灵敏度。
Q6：S600Ex-IR1-UV的信号输出方式有哪些？
A：S600Ex-IR1-UV支持三种信号输出：1组无源开关量触点、RS485数字通信接口、4～20mA模拟量电流输出。用户可任意选择两种信号组合输出。开关量直接接入火灾报警控制器输入回路；RS485支持Modbus协议，可远程通信至PLC/DCS系统；4～20mA接入模拟量采集模块。探测器与主机距离≤800m，支持多种灵活的系统集成方案。
Q7：S600Ex-IR1-UV的响应时间和灵敏度如何？
A：S600Ex-IR1-UV的火焰灵敏度为Ⅰ级，响应时间≤30s，火焰检测延迟3s（避免瞬时干扰触发误报），开机预热时间60s，恢复时间≤30s。作为复合光谱探测器，IR1-UV在保证双通道交叉验证降低误报的同时，依然保持了快速的响应性能，满足工业火灾报警的时效性要求。
Q8：S600Ex-IR1-UV适合在海上石油平台使用吗？
A：非常适合。S600Ex-IR1-UV采用压铸铝外壳，IP66防护等级，可抵御海上高盐雾、强风、暴雨等恶劣环境。防爆标志Ex db ⅡC T6 Gb覆盖海上平台可能存在的各类爆炸性气体。红外/紫外复合探测的双重验证机制特别适合海上平台这种同时存在阳光红外辐射、焊接紫外辐射、高温设备等多类干扰源的复杂环境，可有效降低误报率，减少不必要的停产损失。
Q9：S600Ex-IR1-UV是否需要定期维护？
A：建议进行定期维护以确保探测器的可靠运行。日常维护包括：定期检查探测器外观是否有机械损伤；清洁探测窗口表面，确保无粉尘、油污、盐雾结晶等覆盖物，以免影响光谱透射；检查接线端子是否松动、电缆密封是否完好。建议每年进行一次功能测试，模拟火焰信号验证报警输出是否正常。维护工作应由具备防爆电气安装资质的专业人员进行。
Q10：S600Ex-IR1-UV具有哪些国际认证？
A：除PCEC防爆认证外，S600Ex-IR1-UV所属公司还具有以下国际认证支撑：SIL功能安全认证（ECM颁发，SIL 3 Capable，有效期至2029-12-10）、CE-EMC认证（ECM颁发，有效期至2029-06-02）、RoHS认证（UDEM颁发，有效期至2029-12-09）。公司还通过了ISO 9001质量管理体系、ISO 14001环境管理体系、ISO 45001职业健康安全管理体系认证，产品投保安诚财产保险（累计赔偿限额2000万元）。
