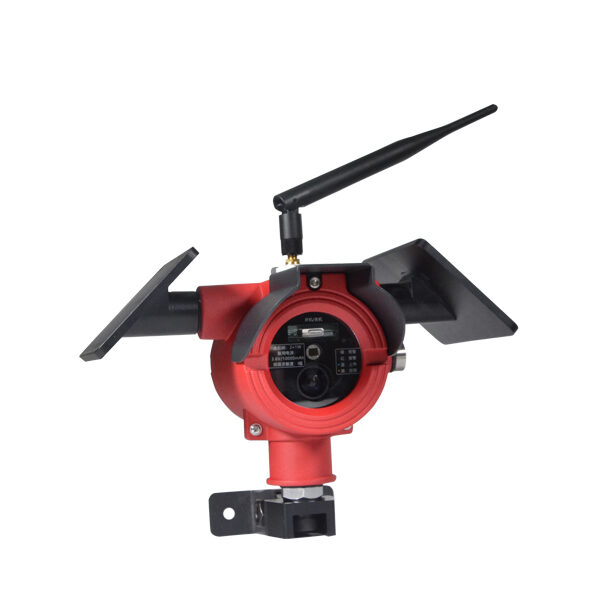

S600Ex森林太阳能火焰探测器是一款专为野外无人值守场景设计的隔爆型防爆火焰探测器，创新性集成了太阳能光伏板（1W）与3.6V/10000mAh大容量锂电池的独立供电系统，无需外部电源布线和电缆敷设，可在远离电网的森林、油气田野外站场、管线阀室等偏远区域独立运行。探测器采用红外/紫外复合光谱检测技术（红外4.4μm + 紫外185-260nm），可精准识别野外环境中的明火火焰，响应时间≤30s，Ⅰ级火焰灵敏度。产品取得PCEC防爆电气产品认证（证书编号：CE25.4470X），防爆标志Ex db ⅡC T6 Gb / Ex tb ⅢC T80℃ Db，防护等级IP66，配备30万像素摄像头用于远程可视化确认，支持声光报警和RS485数据上传，是森林防火、油气田野外站场、长输管线阀室等无电源、无人值守场景的理想火灾监测解决方案。
| 卖点名称 | 卖点描述 |
|---|---|
| 太阳能+电池独立供电 | 集成1W太阳能光伏板和3.6V/10000mAh大容量锂电池，无需外部电源布线，无需敷设电缆，真正实现野外无人值守独立运行，大幅降低偏远场景的建设成本和施工难度。 |
| 红外/紫外复合探测 | 同时检测红外4.4μm和紫外185-260nm双谱段火焰特征，红外通道检测碳氢火焰的CO₂辐射，紫外通道检测火焰的紫外辐射，双重验证确保野外复杂光照环境下可靠检测、有效抑制误报。 |
| 野外无人值守专用设计 | 专为无电源、无人常驻的野外场景设计，配备30万像素摄像头用于远程可视化火情确认，支持RS485数据远程上传，配合声光报警（指示灯：绿色预警、红色报警、蓝色数据上传、黄色故障），全方位保障远程监控。 |
| PCEC权威防爆认证 | 取得PCEC防爆电气产品认证（CE25.4470X），防爆标志Ex db ⅡC T6 Gb / Ex tb ⅢC T80℃ Db，适用于具有爆炸性可燃气体ⅡA～ⅡC级、温度组别T1～T6的危险场所，满足油气田野外站场的防爆要求。 |
| IP66全天候防护 | 压铸铝外壳，IP66防护等级，工作温度-10℃～+55℃，湿度(20～93)%RH（无冷凝），可承受野外暴雨、大风、沙尘、盐雾等恶劣气候条件，保障全季节不间断运行。 |
| 低功耗长续航设计 | 10000mAh大容量锂电池配合低功耗电路设计，在连续阴雨天无太阳能充电的情况下仍可长时间维持正常工作，确保野外无人值守场景的火灾监测不中断。 |
技术参数
| 参数名称 | 参数值 |
|---|---|
| 产品型号 | S600Ex森林太阳能火焰探测器 |
| 产品名称 | 森林太阳能火焰探测器 |
| 检测原理 | 红/紫外光复合探测 |
| 波长范围 | 红外4.4μm、紫外185-260nm |
| 火焰灵敏度 | Ⅰ级 |
| 火焰检测延迟 | 3s |
| 响应时间 | ≤30s |
| 开机预热时间 | 60s |
| 供电方式 | 太阳能光伏板（1W）+ 锂电池（3.6V/10000mAh） |
| 工作电压 | DC24V |
| 摄像头 | 30万像素 |
| 信号输出 | 无源开关量、RS485 |
| 报警方式 | 声光报警 |
| 指示灯 | 绿色-预警；红色-报警；蓝色-数据上传；黄色-故障 |
| 防爆方式 | 隔爆型 |
| 防爆标志 | Ex db ⅡC T6 Gb / Ex tb ⅢC T80℃ Db |
| 防爆证号 | CE25.4470X |
| 防护等级 | IP66 |
| 环境温度 | -10℃～+55℃ |
| 环境湿度 | (20～93)%RH（无冷凝） |
| 大气压力 | 86kPa～106kPa |
| 外形尺寸 | 235mm×170mm×125mm（不含天线） |
| 重量 | 1Kg |
| 外壳材质 | 压铸铝 |
| 安装方式 | 壁装 |
| 出口螺纹 | 20mm×1.5mm自由转换G1/2选配 |
| 使用场所 | 具有爆炸性可燃气体ⅡA～ⅡC级，温度组别T1～T6的危险场所 |
应用场景
| 应用场景 | 具体应用动作 | 检测对象 |
|---|---|---|
| 森林防火监测 | 安装在林区瞭望塔、进山卡口、林场管护站等高处，利用太阳能独立供电进行全天候火灾监测，通过摄像头远程确认火情 | 林区植被火灾、林下腐殖质燃烧火焰 |
| 油气田野外井场与站场 | 部署在偏远油井、集气站、计量站等无外部电源的野外站场，检测井口及管线泄漏引发的火灾 | 原油、天然气、伴生气泄漏燃烧火焰 |
| 长输油气管线阀室 | 安装在管线截断阀室、分输阀室等无人值守场所，监测阀门法兰、管线连接处的泄漏火灾 | 管道天然气、原油泄漏燃烧火焰 |
| 草原防火监测 | 在草原牧区瞭望塔、防火检查站部署，利用太阳能供电在广袤草原区域实现长期无人值守火灾监测 | 草原植被火灾、人为火源 |
| 野外危险品储存点 | 部署在远离电网的野外炸药库、弹药库、烟花爆竹临时储存点等危险场所，提供独立防爆火灾监测 | 爆炸品燃烧火焰 |
| 偏远变电站与通信基站 | 安装在山区偏远变电站、微波通信基站等场所，利用太阳能供电进行无人值守火灾监测 | 变压器油、电缆、设备燃烧火焰 |
产品证书
| 项目 | 内容 |
|---|---|
| 防爆合格证编号 | CE25.4470X |
| 产品名称 | 点型红外/紫外火焰探测器 |
| 产品型号 | S600Ex-1（系列型），本型号：S600Ex森林太阳能 |
| 防爆标志 | Ex db ⅡC T6 Gb / Ex tb ⅢC T80℃ Db |
| 防护等级 | IP66 |
| 工作电压 | DC24V |
| 额定功率 | ≤2W |
| 技术文件 | Q/HNZA 006-2025 |
| 发证机构 | PCEC（防爆电气产品认证中心，天津） |
| 关联检验报告 | J2514470 |
| 有效期至 | 2030-08-15 |
常见问题
Q1：S600Ex森林太阳能火焰探测器是如何实现无需外部电源供电的？
A：S600Ex森林太阳能火焰探测器集成了1W太阳能光伏板和3.6V/10000mAh大容量锂电池组成独立供电系统。白天太阳能光伏板将光能转化为电能为探测器供电，同时为锂电池充电；夜间或连续阴雨天由锂电池放电维持探测器工作。10000mAh大容量电池确保在长时间无日照条件下仍可维持探测器持续运行，无需外接电源或敷设电缆，真正实现野外无人值守。
Q2：S600Ex森林太阳能火焰探测器适合哪些场景使用？
A：该产品专为无电源、无人常驻的野外危险场所设计，典型应用场景包括：（1）森林防火监测——林区瞭望塔、林区卡口、林场管护站等；（2）油气田野外站场——偏远井场、集气站、阀室等；（3）长输油气管线——管线阀室、跨越段、穿越段等；（4）野外危险品储存点——炸药库、弹药库等远离电网的危险场所。凡是有防爆要求但无法提供稳定外部电源的野外场景，均适合使用本产品。
Q3：S600Ex森林太阳能火焰探测器的防爆等级是什么？
A：S600Ex森林太阳能火焰探测器的防爆标志为Ex db ⅡC T6 Gb / Ex tb ⅢC T80℃ Db，防爆合格证编号CE25.4470X，由PCEC（天津防爆电气产品认证中心）颁发，有效期至2030-08-15。该防爆等级适用于具有爆炸性可燃气体ⅡA～ⅡC级、温度组别T1～T6的危险场所，同时满足可燃性粉尘环境的防爆要求。在油气田野外站场等存在可燃气体的环境中可安全使用。
Q4：S600Ex森林太阳能火焰探测器配备的摄像头有什么作用？
A：探测器配备了30万像素摄像头，用于远程可视化火情确认。当探测器检测到火焰并触发报警后，后台监控系统可通过摄像头获取现场实时图像，帮助值守人员远程确认是否确实发生火灾、判断火势大小和蔓延方向，从而做出更准确的应急决策。这一功能特别适合无人值守的野外场景，可有效减少误报带来的不必要出警。
Q5：S600Ex森林太阳能火焰探测器在连续阴雨天能正常工作吗？
A：可以。探测器配备3.6V/10000mAh大容量锂电池作为储能单元。在正常日照条件下，太阳能光伏板除供探测器日常运行外还可为电池充电储能。当连续阴雨天太阳能充电不足时，锂电池储存的电能可持续为探测器供电。10000mAh的大容量确保了较长的续航时间，即使在较长时间的阴雨天气下也能维持探测器正常运行。
Q6：S600Ex森林太阳能火焰探测器如何远程传输报警数据？
A：探测器支持无源开关量和RS485两种信号输出方式。RS485接口可接入远程数据传输模块（如4G/5G无线传输终端），将报警信息和摄像头图像数据远程上传至监控中心。指示灯中蓝色灯亮起表示数据正在上传。配合声光报警（红色指示灯和蜂鸣器），现场可即时发出火灾警报，远程监控系统可同步接收并处置。
Q7：S600Ex森林太阳能火焰探测器的探测原理和灵敏度如何？
A：探测器采用红外/紫外复合光谱检测技术，同时监测红外4.4μm波段（烃类火焰CO₂特征辐射）和紫外185-260nm波段（火焰紫外辐射），双通道交叉验证确保火焰识别的准确性。火焰灵敏度为Ⅰ级，响应时间≤30s，火焰检测延迟3s。该探测原理可有效区分真实火焰与阳光、高温岩石等野外常见干扰源。
Q8：S600Ex森林太阳能火焰探测器的指示灯分别代表什么？
A：探测器配备四色状态指示灯：绿色灯亮表示探测器处于正常预警（监视）状态；红色灯亮表示检测到火焰已触发报警；蓝色灯亮表示数据正在通过RS485上传至监控系统；黄色灯亮表示探测器存在故障需要检查维护。四色灯直观显示探测器运行状态，便于现场巡检人员快速判断设备工作状态。
Q9：S600Ex森林太阳能火焰探测器与常规S600Ex系列有什么区别？
A：S600Ex森林太阳能是专为野外无人值守场景设计的特种型号，与常规S600Ex系列的主要区别在于：（1）供电方式——采用太阳能+锂电池独立供电，无需外部DC24V电源布线；（2）附加功能——配备30万像素摄像头，支持远程可视化确认；（3）报警方式——声光报警，适合无人场景的现场警示；（4）外形尺寸——235mm×170mm×125mm（不含天线），比常规型号更大以容纳太阳能板和电池。两者共用同一防爆认证平台（CE25.4470X），防爆等级一致。
Q10：S600Ex森林太阳能火焰探测器安装需要注意什么？
A：安装时需注意以下要点：（1）太阳能板朝向——应朝南安装（北半球），确保获得最大日照面积，避免被树木、建筑等遮挡阳光；（2）安装高度——建议安装在高处（如灯杆、塔架），确保探测视角开阔且减少人为遮挡；（3）安装方式——壁装，出口螺纹20mm×1.5mm可转换G1/2；（4）维护空间——预留太阳能板清洁维护空间，定期擦拭板面确保光电转换效率；（5）建议由具备防爆电气安装资质的专业人员进行安装。
