产品介绍

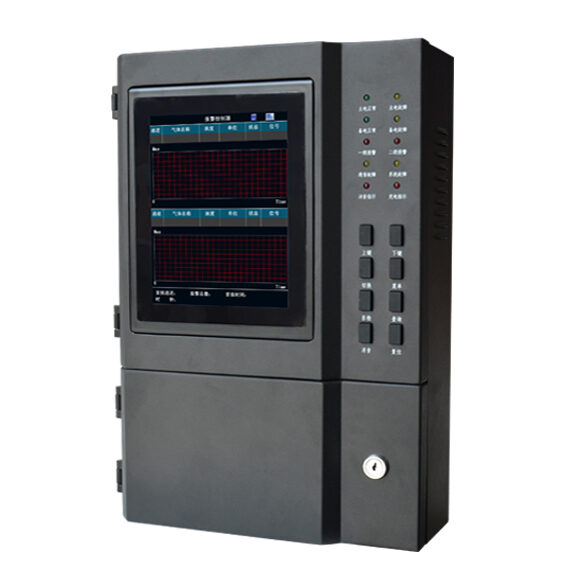

S8500分线型气体报警控制器是中安探测研制的多点监控气体报警器，用于检测环境空气中待测气体的浓度。当环境中检测到待测气体的浓度达到或超过预置报警值时，控制器立即发出声光报警，以提醒操作人员及时采取安全措施，并启动执行器来控制驱动排风或其它外设设备，防止中毒事故、爆炸及火灾发生，从而保障生命、财产的安全。
S8500采用8寸彩色触摸屏液晶操作界面，支持32路4-20mA模拟信号输入，可连接32台检测不同气体成分的探测器，实现多点集中监控。内置6组可编程外控输出，触点容量2A/DC24V或1A/AC220V，可直接驱动排风机、电磁阀等外设设备。报警点两级报警可由用户自由设置，满足不同场景的报警需求。
产品支持无源开关量输出，可选配RS485通讯接口和以太网口，方便与上位机系统或PLC/DCS进行数据通讯。传输距离≤1500m，采用分线RVVP 3×1.5mm²线缆，布线简单，施工方便。S8500已通过CCCF消防产品认证，适用于石油化工、冶金、市政燃气、仓储物流等工业与商业场景。
| 核心卖点 | |
|---|---|
| 8寸彩色触摸屏，操作直观 | 采用8寸彩色触摸屏液晶操作界面，触控灵敏，菜单结构清晰，实时显示各通道气体浓度数据和设备运行状态，支持参数设置、报警查询、系统配置等操作，大幅降低操作门槛。 |
| 32路4-20mA输入，大容量监控 | 支持32路4-20mA模拟信号输入，可连接32台检测不同气体成分的点型探测器，实现多点集中监控，满足大中型工业场所的全覆盖气体检测需求。 |
| 6组可编程外控输出 | 内置6组可编程外控输出，触点容量2A/DC24V或1A/AC220V，可灵活配置驱动排风机、电磁阀、声光报警器等外设设备，实现报警联动控制，第一时间消除安全隐患。 |
| 两级报警，自由设置 | 支持两级报警点设置，用户可根据现场环境和安全管理要求自由设定低限和高限报警值，声光双重报警方式确保及时发现气体泄漏隐患。 |
| 多种通讯接口可选 | 标配无源开关量输出，可选配RS485通讯接口和以太网口，方便与上位机系统、PLC/DCS或远程监控平台进行数据通讯，实现集中监控和远程管理。 |
| 长距离传输，布线简便 | 分线型采用RVVP 3×1.5mm²屏蔽线缆，传输距离≤1500m，布线简单，施工方便，适合大面积工业厂区的多点气体监测组网部署。 |
| CCC消防认证，合规准入 | 通过CCCF消防产品认证（S8500主型），属于可燃气体报警控制器类产品，满足国家消防验收和工程准入要求，可放心应用于各类工业与商业场所。 |
| 壁挂式安装，维护便捷 | 现场固定安装壁挂式设计，安装简单，维护方便，适合室内使用。 |
技术参数
| 项目 | 内容 |
|---|---|
| 产品型号 | S8500 |
| 产品全称 | S8500分线型气体报警控制器 |
| 产品类型 | 可燃气体报警控制器（分线型） |
| 显示方式 | 8寸彩色触摸屏液晶操作 |
| 信号输入 | 4-20mA模拟信号 |
| 组网容量 | 32路模拟信号输入 |
| 报警方式 | 声光报警 |
| 报警点 | 两级报警，可由用户自由设置 |
| 报警输出 | 内置6组可编程外控输出，触点容量2A/DC24V或1A/AC220V |
| 输出方式 | 无源开关量、RS485（选配）、以太网口（选配） |
| 继电器容量 | 3A |
| 供电电压 | AC220V±10% 50Hz |
| 线缆要求 | 分线：RVVP 3×1.5mm² |
| 传输距离 | ≤1500m |
| 安装方式 | 现场固定安装，壁挂 |
| 工作温度 | -25℃～+55℃ |
| 工作湿度 | (20～93)% |
| 压力范围 | (86～106)kPa |
| 外观尺寸 | 420×270×102mm |
| 整机重量 | 8.5kg |
应用场景
| 行业 | 应用场景 | 检测气体 |
|---|---|---|
| 石油化工 | 炼化装置区可燃气体泄漏监测、化工反应釜区域有毒气体监测、储罐区可燃气体浓度监测、管道阀门气体泄漏监测 | 可燃气体（CH₄、C₃H₈等）、有毒气体（H₂S、CO等）、O₂ |
| 冶金焦化 | 焦炉区域可燃气体监测、煤气净化区域一氧化碳监测、高炉区域气体泄漏监测 | CO、CH₄、H₂、O₂ |
| 市政燃气 | 燃气调压站可燃气体监测、城市燃气门站气体监测、地下管廊气体安全监测 | CH₄（天然气） |
| 仓储物流 | 危险化学品仓库气体监测、油品储罐区可燃气体浓度监测、物流园区气体安全监测 | 可燃气体、有毒气体 |
| 医药制造 | 制药车间可燃气体泄漏监测、溶剂回收区域气体监测、实验室气体安全监测 | 可燃气体、VOC、有毒气体 |
| 电力能源 | 锅炉房可燃气体监测、燃气轮机区域气体泄漏监测、变电站气体安全监测 | CH₄、H₂ |
| 污水处理 | 污水处理池硫化氢监测、沼气收集区域可燃气体监测 | H₂S、CH₄ |
| 食品加工 | 制冷车间氨气泄漏监测、酿酒车间可燃气体监测、仓储区域气体安全监测 | NH₃、可燃气体 |
产品证书
CCCF消防产品认证
| 证书项目 | 证书信息 |
|---|---|
| 产品名称 | 可燃气体报警控制器 |
| 认证型号 | S8500（主型） |
| 证书类型 | CCCF消防产品认证证书 |
常见问题
Q1：S8500是分线型还是总线型？信号输入方式是什么？
A1：S8500是分线型气体报警控制器，信号输入方式为4-20mA模拟信号。每台探测器通过独立的3芯屏蔽线缆（RVVP 3×1.5mm²）与控制器连接，传输距离≤1500m。分线型的特点是每台探测器独立布线，信号互不干扰，适合对信号稳定性要求较高的应用场景。
Q2：S8500最多可以接多少台探测器？
A2：S8500支持32路4-20mA模拟信号输入，最多可连接32台检测不同气体成分的点型探测器，实现多点集中监控。每台探测器可检测不同的气体成分，如一氧化碳、甲烷、硫化氢、氧气等。
Q3：S8500的报警方式是什么？报警值可以自定义吗？
A3：S8500采用声光双重报警方式。支持两级报警点设置（低限报警和高限报警），报警值可由用户根据现场环境和安全管理要求自由设定。当检测到气体浓度达到报警值时，控制器立即发出声光报警信号，并启动外控输出驱动排风机或电磁阀等设备。
Q4：S8500可以远程监控吗？支持哪些通讯方式？
A4：S8500标配无源开关量输出，可选配RS485通讯接口和以太网口。通过RS485或以太网口，可将各通道的气体浓度数据、报警状态等信息上传至上位机系统、PLC/DCS或远程监控平台，实现集中监控和远程管理。
Q5：S8500的外控输出有多少组？可以驱动哪些设备？
A5：S8500内置6组可编程外控输出，触点容量2A/DC24V或1A/AC220V。可根据实际需求灵活配置，驱动排风机、电磁阀、声光报警器、继电器等外设设备，实现报警联动控制。
Q6：S8500和S8600有什么区别？
A6：S8500是分线型，信号输入为4-20mA模拟信号，线缆RVVP 3×1.5mm²，工作温度-25℃～+55℃；S8600是总线型，信号输入为数字RS485信号，线缆RVVP 4×1.5mm²，工作温度-10℃～+55℃。两款产品外观尺寸相同（420×270×102mm），均采用8寸彩色触摸屏，32路输入，6组外控输出。选型时主要根据现场布线方式决定：需要长距离独立布线选分线型S8500，需要总线组网选总线型S8600。
Q7：S8500有哪些证书和认证？
A7：S8500通过以下认证：①CCCF消防产品认证（S8500主型，可燃气体报警控制器）；②SIL功能安全认证（IEC 61508 SIL 2，涵盖S8500等23个型号，TÜV莱茵认证）；③外观设计专利。此外，公司持有ISO 9001质量管理体系、CE认证、RoHS认证、AAA信用企业、五星售后服务等通用资质。
