用途场景
规格参数
产品介绍

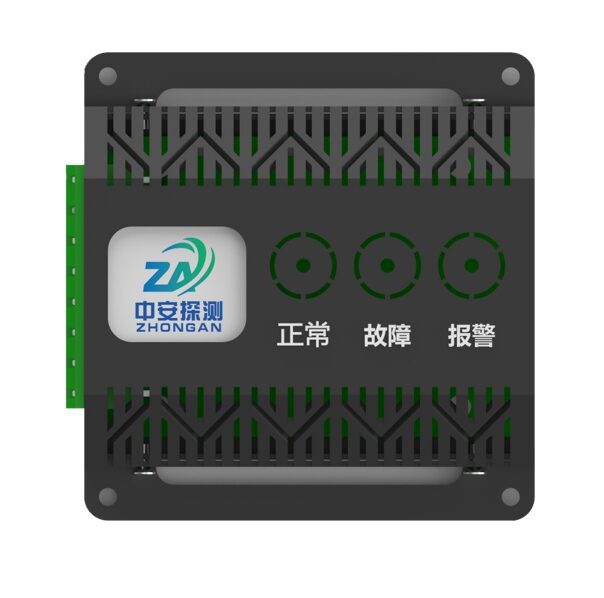

S-ES03 储能用复合火灾探测器（PACK级）是中安探测针对电化学储能电站锂电池热失控特征研发的复合式火灾探测装置。产品同时检测一氧化碳（CO）、烟雾和温度三种关键参数，严格符合GB/T 42288-2022《电化学储能电站安全规程》中"电池室/舱应设置可燃气体探测器、温度探测器、烟感探测器等火灾探测器，每个电池模块可单独配置探测器"的要求，可实现每个电池PACK单独配置探测器，对热失控早期释放的微量特征气体与温升变化进行精准捕捉。
S-ES03 采用符合空气动力学的气流通道设计，全方位检测电池模块周围环境变化。配备独立的三色LED指示灯（绿色常亮=正常、黄色闪烁=故障、红色闪烁=报警），运行状态一目了然。支持RS485和CAN两种主流现场总线通信，报警逻辑可编程，用户可根据不同储能电芯特性设置CO、烟雾、温度各自独立的报警阈值及复合判断条件，有效降低误报率。产品通过防爆合格证（CQC 25.0151，Ex ia IIC T6 Ga / Ex ia IIIC T₂₀₀ 80℃ Da），由中国质量认证中心有限公司（CQC）颁发。

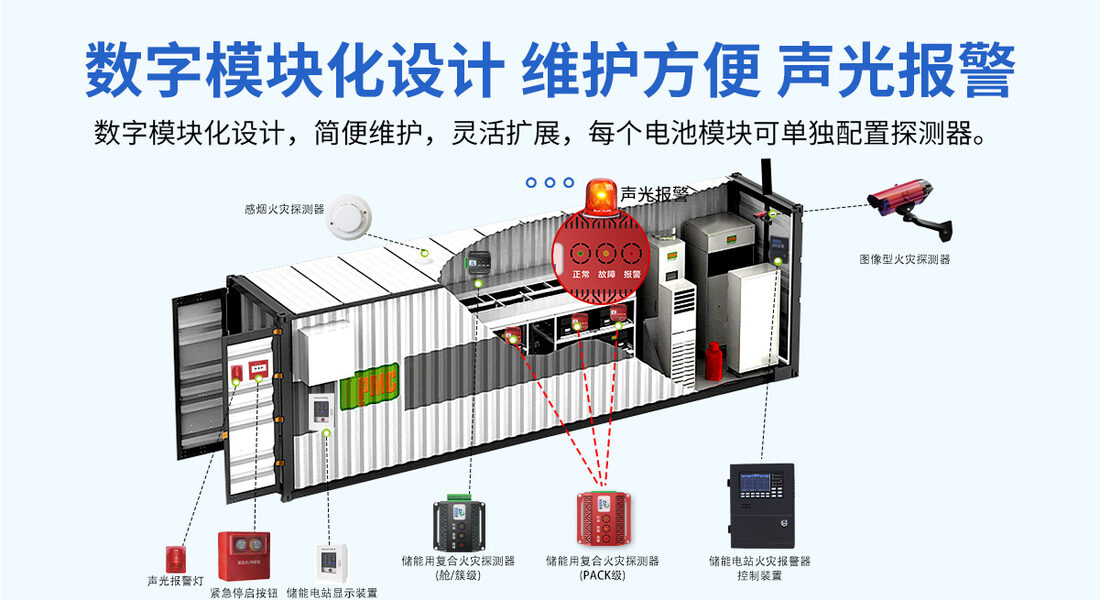

S-ES03 PACK级探测器适用于大型储能电站、工商业储能系统、户用储能以及车规级储能场景中的单个电池PACK模块级火灾早期预警，是储能系统安全防护链条中的"感知末梢"与"第一响应者"。
核心卖点
1. 三合一复合检测，精准识别热失控早期征兆
S-ES03 同时检测一氧化碳（CO，0~1000ppm）、烟雾（0.1~0.8dB/m）和温度（-10℃~125℃，双温度传感器设计）三种介质，覆盖锂电池热失控早期的主要特征量。锂电池热失控初期会释放CO、微量烟雾并伴随温升，三参数融合检测相比单一传感器可大幅降低误报率，同时不遗漏真实热失控信号。
2. 符合GB/T 42288-2022国标，PACK级独立配置
严格符合GB/T 42288-2022《电化学储能电站安全规程》要求，可实现每个电池PACK单独配置探测器。PACK级部署方式使监测粒度细化到单个电池模块，相比舱级整体监测可更早发现局部异常，为应急响应争取宝贵时间。
3. 本质安全型防爆，适配储能电池舱环境
防爆标志Ex ia IIC T6 Ga / Ex ia IIIC T₂₀₀ 80℃ Da，ia级为最高本质安全等级，适用于存在爆炸性气体环境的储能电池舱。由中国质量认证中心有限公司（CQC）颁发防爆合格证（CQC 25.0151），满足储能项目审图、验收及保险合规要求。
4. 双温度传感器设计，支持自诊断
内置双温度传感器，支持自诊断功能，可实时监测传感器自身工作状态，避免因传感器失效导致的监测盲区。温度检测范围-10℃~+125℃，覆盖储能电池正常工作和异常温升的全范围。
5. RS485/CAN双总线通信，集成便捷
支持RS485（四总线方式：电源+通信，传输距离远、抗干扰强）和CAN两种主流现场总线，可与储能电池管理系统（BMS）、火灾报警控制器（FAS）或自动灭火装置无缝对接。1路干接点输入+1路干接点输出，支持外部联动信号接入。
6. 可编程报警逻辑，降低误报率
报警逻辑支持用户编程，可根据不同储能电芯特性设置CO、烟雾、温度各自独立的报警阈值及复合判断条件（例如：温度上升速率+CO浓度同时超标），有效降低误报率，同时确保不遗漏真实热失控早期信号。

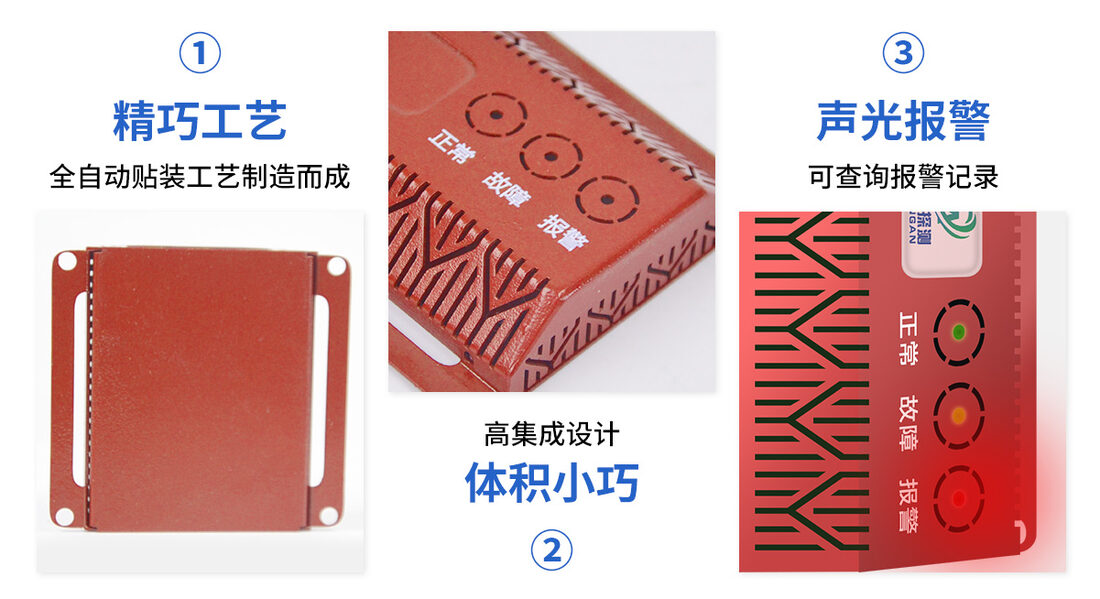

7. 三色LED状态指示，一目了然
配备独立的电源（绿色）、故障（黄色闪烁）、报警（红色闪烁）三色LED指示灯，运行状态清晰直观，便于现场巡检人员快速判断设备工作状态和报警情况。
8. 空气动力学气流通道设计
采用符合空气动力学的气流通道设计，确保探测器能够快速捕捉电池模块内部早期释放的微量特征气体与温升变化，实现对热失控的全方位、无盲区监测。
技术参数
| 参数项 | 规格 |
|---|---|
| 产品型号 | S-ES03 |
| 产品名称 | 储能电站用一氧化碳和感烟感温复合火灾探测装置（PACK级） |
| 检测介质 | 一氧化碳（CO）、烟雾、温度（三合一） |
| CO检测范围 | 0 ~ 1000ppm |
| 温度检测范围 | -10℃ ~ +125℃（双温度传感器设计，支持自诊断） |
| 烟雾检测范围 | 0.1 ~ 0.8dB/m（量程可选） |
| 测量误差 | 满量程±3% |
| 检测方式 | 符合空气动力学设计，全方位检测 |
| 供电方式 | DC24V（1±15%），工作电流≤50mA |
| 信号输入 | 1路干接点输入 |
| 信号输出 | 1路干接点 + 1路RS485 + 1路CAN |
| 指示方式 | 独立的电源（绿色）、故障（黄色闪烁）、报警（红色闪烁）LED指示灯 |
| 报警逻辑 | 可编程报警逻辑（用户可设定多级阈值及联动策略） |
| 使用电缆 | ≥1.5mm²×4 |
| 防爆标志 | Ex ia IIC T6 Ga; Ex ia IIIC T₂₀₀ 80℃ Da |
| 环境温度 | -20℃ ~ +55℃ |
| 相对湿度 | ＜93%RH |
| 产品标准 | Q/HNZA 003-2025 |
| 应用场景 | PACK级电池模块独立监测（大型储能电站、工商业储能、户用储能、车规级储能） |
应用场景
适用行业与应用场景
| 行业/场景 | 应用场景 | 核心功能 |
|---|---|---|
| 大型储能电站 | 百兆瓦级储能电站电池PACK模块级火灾早期预警，每个电池模块独立配置探测器 | CO+烟雾+温度三合一检测+RS485/CAN双总线 |
| 工商业储能 | 工商业园区储能系统电池模块安全监测，峰谷套利场景的火灾防护 | 复合检测+可编程报警+干接点联动 |
| 户用储能 | 家用储能系统电池模块安全监测，光储一体化场景的火灾防护 | 三色LED指示+故障自诊断+温度检测 |
| 车规级储能 | 电动汽车电池PACK级安全监测，充电场站储能系统火灾防护 | 防爆认证+复合检测+CAN通信 |
| 电网侧储能 | 电网调峰调频储能电站电池模块安全监测，新能源配储场景 | PACK级独立监测+联动灭火+远程监控 |
产品证书
防爆合格证
| 项目 | 内容 |
|---|---|
| 认证名称 | 防爆合格证（本质安全型） |
| 证书编号 | CQC 25.0151 |
| 防爆标志 | Ex ia IIC T6 Ga; Ex ia IIIC T₂₀₀ 80℃ Da |
| 产品标准 | Q/HNZA 003-2025 |
| 总装图号 | S-ES03-000 |
| 适用标准 | GB/T 3836.1-2021《爆炸性环境 第1部分：设备 通用要求》；GB/T 3836.4-2021《爆炸性环境 第4部分：由本质安全型"i"保护的设备》；GB 3836.20-2010《爆炸性环境 第20部分：设备保护级别（EPL）为Ga级的设备》 |
| 电气参数 | 额定电压DC24V，工作电流≤50mA；本安参数：Ui 28V，Ii 93mA，Pi 0.65W，Li 0mH，Ci 0nF |
| 发证机构 | 中国质量认证中心有限公司（CQC） |
| 发证日期 | 2025年5月26日 |
| 有效期至 | 2030年5月25日 |
常见问题
Q1：S-ES03 PACK级探测器是什么产品？
S-ES03 是中安探测研发的储能电站用一氧化碳和感烟感温复合火灾探测装置（PACK级），同时检测一氧化碳（CO）、烟雾和温度三种介质。产品专为电化学储能电站锂电池热失控早期预警设计，可实现每个电池PACK单独配置探测器，符合GB/T 42288-2022《电化学储能电站安全规程》要求。
Q2：S-ES03 能检测哪些介质？检测范围是多少？
S-ES03 同时检测三种介质：一氧化碳（CO，0~1000ppm）、烟雾（0.1~0.8dB/m，量程可选）、温度（-10℃~+125℃，双温度传感器设计，支持自诊断）。三种参数融合检测可覆盖锂电池热失控早期的主要特征量，有效降低误报率。
Q3：PACK级和舱级有什么区别？
PACK级探测器（S-ES03）安装于单个电池PACK模块上，监测粒度细化到每个电池模块，可更早发现局部异常。舱/族级探测器安装于储能舱或电池族级别，监测区域更大。PACK级部署方式相比舱级整体监测可更早发现热失控早期征兆，为应急响应争取更多时间。两者均支持RS485/CAN双总线通信，可协同组网。
Q4：S-ES03 的报警逻辑可以自定义吗？
可以。S-ES03 的报警逻辑支持用户编程，可根据不同储能电芯特性设置CO、烟雾、温度各自独立的报警阈值及复合判断条件（例如：温度上升速率+CO浓度同时超标才触发报警），有效降低误报率，同时确保不遗漏真实热失控早期信号。
Q5：S-ES03 支持哪些通信方式？如何与BMS对接？
S-ES03 支持RS485（四总线方式：电源+通信，传输距离远、抗干扰强）和CAN两种主流现场总线，可与储能电池管理系统（BMS）、火灾报警控制器（FAS）或自动灭火装置无缝对接。同时提供1路干接点输出，可联动灭火装置或声光报警器。
Q6：双温度传感器设计有什么好处？
双温度传感器设计支持自诊断功能，可实时监测传感器自身工作状态，避免因传感器失效导致的监测盲区。同时双传感器交叉验证可提高温度测量可靠性，降低因单传感器异常导致的误报或漏报。
Q7：S-ES03 的防爆等级是多少？
S-ES03 防爆标志为Ex ia IIC T6 Ga / Ex ia IIIC T₂₀₀ 80℃ Da，ia级为最高本质安全等级，适用于存在爆炸性气体环境的储能电池舱。通过中国质量认证中心有限公司（CQC）颁发的防爆合格证（CQC 25.0151），有效期至2030年5月25日。
Q8：S-ES03 有哪些证书？
S-ES03 通过防爆合格证（证书编号CQC 25.0151），防爆标志Ex ia IIC T6 Ga / Ex ia IIIC T₂₀₀ 80℃ Da，由中国质量认证中心有限公司（CQC）颁发，有效期至2030年5月25日。中安探测公司整体持有防爆合格证39项+、计量器具CPA证书38项+、消防CCC认证37项，以及ISO9001、ISO14001、CE、SIL、RoHS等体系认证。
Q9：S-ES03 适用于哪些储能场景？
S-ES03 PACK级探测器适用于：①大型储能电站的电池PACK模块级火灾早期预警；②工商业储能系统的电池模块安全监测；③户用储能系统的火灾防护；④车规级储能场景的电池安全监测。产品符合GB/T 42288-2022国标要求，满足储能项目审图、验收及保险合规需求。
Q10：如何安装和维护S-ES03？
S-ES03 采用典型工业端子接线方式（电源、RS485通信、开关量输入/输出、CAN通信），安装简便。建议每年校准一次以保证测量精度。三色LED指示灯实时显示设备状态（绿色=正常，黄色闪烁=故障，红色闪烁=报警）。产品提供1年保修和终身维修服务。
