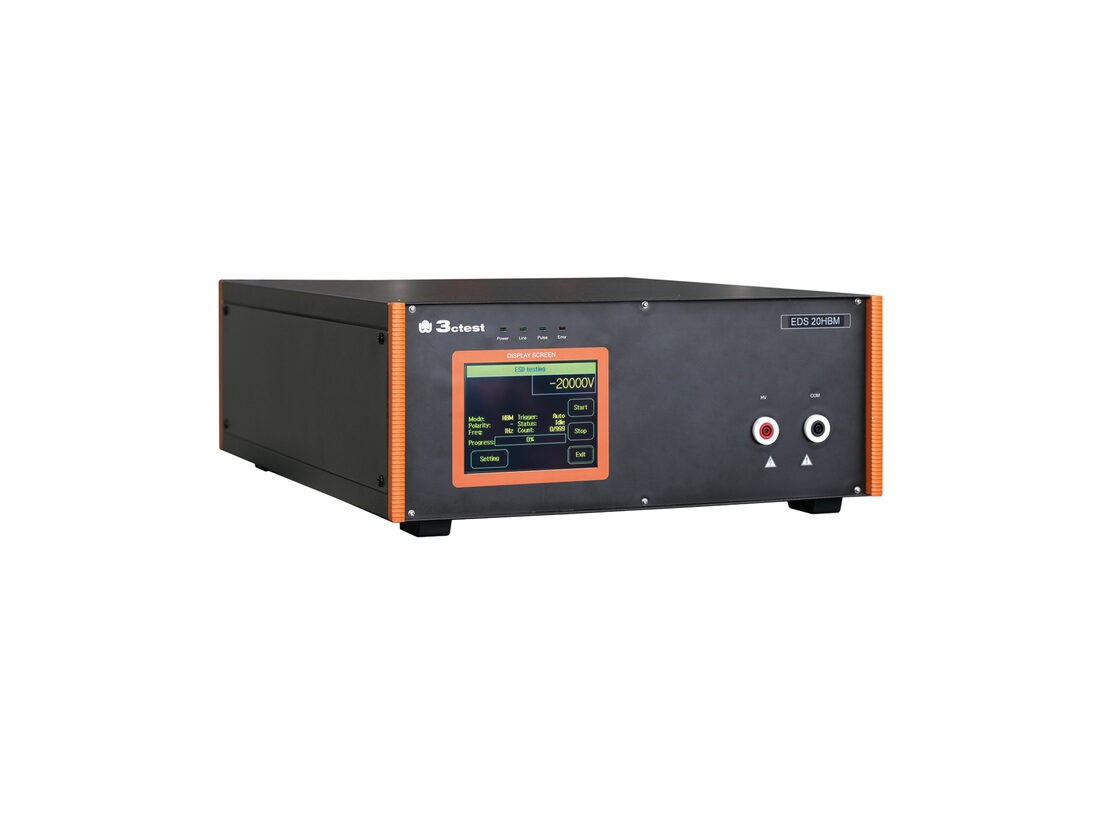

EDS 20HBM静电放电发生器针对人体模型(HBM)的静电放电抗扰度试验的特点和要求专门设计，可以对LED、晶体管、IC等半导体器件进行静电抗扰度的测试。依据ANSI/JEDEC JS-001-2017标准的充放电回路设计，完全满足上述标准中最严酷等级的静电电压要求，最大的电压可达20KV。
> 5.7寸彩色触摸屏前面板操作；
> 最大电压可达20KV；
> 频率最快5Hz的速率；
> 系统内置故障报警功能，操作简便。
- ANSI/ESDA/JEDEC JS-001
符合标准 | ANSI/ESDA/JEDEC JS-001-2017 |
试验电压 | 8kV ~ 20.0 kV± 5%，步进1V |
阻容参数 | 100pF/1500Ω |
输出极性 | 正极、负极、先正后负 |
脉冲次数 | 1-999次 |
重复频率 | 0.1Hz ~ 5Hz |
触发方式 | 手动、自动、外部触发 |
短路电流校验参数 | |
峰值电流Ips | 5.33A ± 10% @8KV；13.35A± 10% @20KV |
上升时间 | 2ns ~ 10ns（10%Ips-90% Ips） |
持续时间 | 130ns ~ 170ns（Ips-38.6Ips） |
振铃幅度 | ＜15%峰值电流 |
负载500Ω电流校验参数 | |
峰值电流Ipr | 3.68A± 10% @8KV；9.2A± 10% @20KV |
上升时间 | 5ns ~ 25ns（10%Ipr-90% Ipr） |
显示屏 | 5.7英寸TFT触摸屏 |
工作电源范围 | AC 110 V/220 V，±10%，50 Hz /60 Hz（中国大陆地区，默认AC 220 V） |
保险丝 | 6 A |
最大功耗 | 400 W |
失效检测 | 失效时前面板LCD显示，并中断仪器工作 |
工作状态指示 | 前面板LED指示、LCD显示 |
机箱尺寸 | 4U机箱（450 mm*192 mm*610 mm） |
仪器重量 | 约18kg |
环境温度 | 15℃~35℃ |
相对湿度 | 45%~75% |
大气压力 | 86 kPa~106 kPa |
| 1 | 软件CoreLab | PC控制软件CoreLab支持Windows 7、Windows 8 and Windows 10它使用方便、用户界面美观、直观，各项操作功能及标准测试库使用户可以轻松完成自定义测试程序；测试设备并进行自动配置，帮助用户灵活地生成测试报告。 |  |
❓ 常见问答 3 查看更多 →
标准版本号变更
此次分享的是关于IEC 61000-4-2:2025 标准主要差异及变更目的；相关内容的要求、方法的详细介绍。
2025版对放电发生器的要求
1. 静电放电模拟器原理保持一致
2. 电流波形测量点数增加Ip2(10ns~40ns之间最大峰值)
1. 6.3章节正文中增加了静电枪校准的布置描述。2008版相关内容描述在附录D.4中。
2. 静电枪下面增加了1.2*1.5m的接地参考面板，同时增加了电流靶到接地参考面之间的高度要求（1m）。
3. ISO 10605-2023版的校准布置不一样。
4. ISO 10605-2023版保留原来的校准布置，修改了发生器主机的放置位置。
空气放电校准：如果接触放电和空气放电模式切换，只是更换前端放电金属导体（没有附加的有源或无源 电子元件），校准可仅测量空气放电时的最大开路电压。否则在接触放电模式安装空气放电头进行测量。
静电枪输出电压范围
1. 高压电源输出电压范围跨度大，输出最小电压＜100V，输出最大电压＞30KV。
2. 同时兼顾高低电压的电压精度±5%。
3. 增加了高压电源的成本。对于使用者，也是增加了设备投入成本。
试验布置
1. 明确要求静电放电发生器的任何外部电源都应放置在 RGP 上。
2. 放电回流电缆与试验配置中的其他导电部件之间的距离不得小于 0.1 米（由0.2m变更为）。
3. 与 RGP 的连接以及所有搭接的阻抗应较低（新增 例如 ≤0.1 欧姆），例如通过使用机械夹紧 装置来实现。
4. 增加泄放电阻器误差范围（ 470±10 ）KΩ要求及电阻器位置要求（距离电缆两端各不超过 10 cm）。
注 2：除非产品委员会另有决定，否则对于安装在天花板上的设备，一般不进行静电放电（ESD）测试，因为此类设备在安装后用户不会接触。
- 与受试设备（EUT）相关的任何安装支脚都应保持原位。
- 任何辅助设备（AE）可以放置在任何位置（例如测试环境之外、接地参考面（RGP）、水平耦合板（HCP））。
- 受试设备与辅助设备之间的互连电缆可以断开连接，这既可以保护辅助设备免受放电影响，也可以是因为受试设备的规格要求断开连接。
桌上型试验布置
新增1：放电电阻电缆的最大长度 应为 1.5 米。
新增2：被测设备及其电缆与HCP之间应采用厚度为（0.5 ± 0.05）mm的绝缘材料隔开。
新增3：VCP边长为（0.5 ± 0.005）m的方形，放置在非导电支撑物上；并且与受试设备（EUT）的侧面保持（0.1 ± 0.01）m的距离。VCP泄放电阻电缆组件的最大长度应为 3 米，且不得捆扎。
落地式设备
新增1：VCP间接放电时，VCP边长为（0.5 ± 0.005）m的方形电压放电板，且该板距离被测设备（EUT）的侧面应为（0.1 ± 0.01）m。VCP通过放电电缆与电阻接地平面（RGP）相连。VCP 放电电缆最大长度3 米，且不得捆扎。
不接地设备
增加 注 1：对于存在用户可触及的金属浮片的产品，接触放电至该浮片可能会导致产品内部发生二次放电，从而造成故障。根据浮出的裸露金属与内部接地结构之间的间隙大小，有时在较低的电压水平下，二次放电可能会更靠近敏感电子元件，或者比在较高电压水平下更明显。在依靠诸如导电胶等薄绝缘层作为接地路径的情况下，也是如此。在较高电压水平下，静电放电可能会通过薄胶层产生电弧，而在较低电压水平下，电火花可能会被迫走不同的路径，从而导致故障。对于诸如手持设备之类的产品，产品委员会可以规定在较低的测试电压水平下也进行接触放电测试。
试验布置应与7.3.3、7.3.4 中规定相同；如适用可与附录I特定类型设备试验布置中规定的布置相同。
安装后试验布置
增加：注 1：安装后的测试通常仅适用于非常大的设备（例如固定装置、大型机械），这些设备无法运送到实验室。
修改为：受试设备的部分部件安装在金属支撑结构上，金属结构应连接到参考接地平面。
附录 A （资料性） 解释性说明
A.1 一般的考虑
A.2 环境条件对充电量的影响
A.3 人体带电产生的静电放电现象
A.4 空气放电现象
A.5 空气放电的变化
A.6 空气放电的温度和湿度
A.7 接触放电试验的基本原理
A.8 试验级别选择
A.9 静电放电发生器元件的选择
A.10 发生器规格的基本原理
附录F（资料性）测量不确定度（MU）的考虑
2025版重新考虑测量不确定度的计算方法
附录 G （资料性） 安装后试验的布置
2025版将正文中“安装后试验的布置”由正文单独增加一个附录G进行描述。
附录 H （规范性） 升级策略【新增】
主要解决试验结果出现差异，增加操作说明。
由于静电放电（ESD）的复杂性以及测试设备固有的偏差，被测设备（EUT）在施加放电时的性能可能会出现一些变化。通常，这些变化是由于错误的测试水平不同或被测设备在测试过程中表现出的错误类型不同所致。根据这些变化出现的测试水平，其性能的变化可能会影响被测设备是否通过测试的判定。
如果被测设备（EUT）的性能存在差异，则应采取以下步骤来确定差异的来源。
a)核实测试设置；检查所有细节，包括每根电缆的位置以及受试设备（例如，盖子、门）的状态。
b) 核实测试程序，包括设备待测单元（EUT）的操作模式、辅助设备的位置和布置、操作人员的位置、软件状态以及对 EUT 施加放电的情况。
C) 验证测试结果的差异是否由使用不同的发生器所导致。对于与安全相关的功能，产品委员会可以决定不采用升级策略。可以采用更严格的升级策略。
升级策略如果在所有测试条件（包括静电放电发生器）相同的情况下，被测设备（EUT）的性能出现差异，则应采用以下升级策略来确定 EUT 是否符合要求。此策略应适用于在施加一组放电时，EUT 性能超出规定要求的每个测试点。
已按照 8.3.2 条款并以规定的测试等级进行了首次测试。如果在测试过程中，被测设备（EUT）的性能超出规定要求的情况出现不止一次，那么测试结果即超出产品委员会设定的可接受性能阈值。如果在初始放电测试集中，EUT 性能超出规定要求的情况仅出现一次，则按照以下步骤2) 进行进一步测试。
第2次测试应在该测试点进行，放电次数为规定测试要求的两倍。如果在测试过程中，被测设备（EUT）的性能超出规定要求的情况出现不止一次，测试结果超出产品委员会设定的可接受性能阈值。如果在初始放电过程中，被测设备（EUT）的性能超出规定要求的情况仅出现一次，则应按照以下步骤 3）进行进一步测试。
第三次测试应在该测试点以与步骤 2) 相同的放电次数，按照规定的测试水平进行。如果 EUT 的性能未超出规定的性能要求，则测试结果在产品委员会设定的可接受性能阈值范围内。如果 EUT 的性能超出规定的性能要求，则测试结果超出产品委员会设定的可接受性能阈值范围。
附件I（规范性） 针对特定类型设备的附加或进一步试验布置【新增】
测试装置应由一个非导电支撑物组成，其高度为（0.8 ± 0.08）m，置于 RGP 上。EUT 电缆应通过一个（0.5 ± 0.05）毫米的绝缘支撑物与 RGP 隔离。装置的其他方面应符合 7.3.2 和 7.3.5 中的规定（如适用）。对于所有可触及的外壳部件，VCP 的位置应符合 8.3.3.3 中的规定。对于小型壁挂式受试设备（即小于 0.5×0.5 米），垂直极化波的中心点应位于受试设备每侧的中心位置。
安装在不含导电结构的墙壁上或嵌入墙壁内的壁挂式设备
安装在含导电结构的墙壁上，金属的尺寸在各个方向上应至少超出设备待测物 0.5 m。
附录 J（资料性）可穿戴设备【新增】
可穿戴设备所承受的静电放电（ESD）应力与固定设备不同，因为可穿戴设备是通过人体充电的。例如，可穿戴设备会被佩戴在人的头部、手臂、手腕和腰部。
可穿戴设备应按照台式设备的要求进行测试。
可穿戴设备上的静电放电（ESD）应力可能由以下五种情况引起：
· 用带电的手拿起可穿戴设备；
· 由未佩戴该设备的人用手取下已充电的可穿戴设备；静电放电源自佩戴可穿戴设备的人手；
· 用自己的一只手取下充电的可穿戴设备并将其放在桌上；
· 由可穿戴设备直接对其他物体产生的静电放电。
对于可穿戴设备的附加实验静电放电（ESD）测试，建议的存储电容和放电电阻分别为 200pF 和 50 Ω，以接触放电模式对可穿戴设备的导电部分施加静电放电；以重现腰部佩戴的可穿戴设备所能产生的最严重放电电流状况。
附录 K （资料性） 试验结果评估【新增】
2025版将正文中“试验结果的评估”由正文单独增加一个附录K进行描述。
试验结果应根据受试设备（EUT）在试验中的功能下降或降低程度进行分类（性能标准），该下降或降低程度相对于产品委员会所规定的允许下降程度而言。否则，允许的下降程度由产品的制造商或购买者指定。
A）通常被认为属于“正常”运行，即产品按照产品文档中的规格和公差运行。静电放电（ESD）通常会导致性能下降或影响 EUT 的正常运行。因此，在评估测试结果时，产品委员会可以选择性能标准 B。
B）通常被认可，即在静电放电（ESD）测试期间，允许设备的运行出现一定程度的性能下降（即超出规格），但前提是设备在测试后能够自行恢复到正常运行状态。产品委员会应考虑用户在正常使用设备时的合理预期，来确定可接受的性能下降阈值。例如，在静电放电测试期间，如果设备变得无法使用或完全丧失功能，通常都是不可接受的。以下是一些例子：• 显示屏：显示屏通常采用非导电材料封装，因此需要进行空气放电测试。静电放电空气放电测试可能会导致亮度显著降低或出现抖动。阈值可以通过允许显示屏亮度降低到一定程度且抖动在可接受范围内，同时仍能清晰识别显示的重要信息来确定。“黑屏”可能超出可接受的阈值。• 数字电路：静电放电（ESD）测试可能会导致同步电路中断。可以设定一个阈值，即在静电放电事件发生后“正常”数据传输得以恢复的情况下，受影响的数据传输的错误率。
C）通常被认可为：在操作中断时不会损坏设备，必要时允许操作人员干预以恢复运行。该性能标准通常不适用于评估 ESD 测试结果。
答：本文3CTEST主要分享EMC测试电流探头选型差异性及影响因素，围绕电流探头核心技术指标进行介绍，根据EMC测试不同标准、不同测试项目对电流探头的需求差异，分析了电流探头选型的关键影响因素以及国内外主流厂家不同型号产品的对比，为EMC测试电流探头选型提供了理论依据和合理建议。
第一章：电流探头概述
核心作用：非接触式信号捕获
作为核心设备，它能非接触式捕获线缆或元件上的高频电流信号，是进行传导发射(CE)测试的关键。
工作原理：电磁感应转化
基于电磁感应原理，探头环绕被测导体，感应出与电流成正比的电压信号，传输给分析仪器进行解析。
系统构成：完整测试链路
由探头、连接线和示波器/频谱分析仪组成闭环系统，实现从信号采集到数据分析的全流程。电流探头的分类
选型建议
根据测试目的选择：注入探头用于“抗扰度测试”（注入干扰），监测探头用于“发射测试”（捕捉信号）
功率与耐受能力定位不同
注入探头：要承受信号源的输出功率 / 驱动电压（如 EMC 大电流注入的数瓦～上百瓦功率），设计重点是功率耐受、信号耦合效率。
监测探头：无功率驱动需求，侧重过流 / 过压保护、电气隔离，防止被测电路的高压 / 大电流损坏探头和后端测量仪器。
精度与性能侧重不同
注入探头：核心指标是注入电流的幅值精度、频率响应一致性、耦合效率，保证注入的信号符合测试标准，自身测量精度并非核心。
监测探头：核心指标是测量线性度、波形保真度、宽频带精度，追求对真实电流的无失真还原，满足计量 / 测试的溯源要求
机械与耦合结构差异
注入探头：多为闭合式耦合结构，需与被测线缆紧密耦合保证信号注入效率，部分为固定夹持式，强调耦合稳定性。
监测探头：主流是钳式开合结构，支持非侵入式在线测量，追求安装便捷性和对线路的零扰动。
第二章：电流探头的核心技术指标详解
▍核心指标一：频率响应（带宽）
定义:指电流探头能够准确测量的频率范围，通常以增益下降3dB的点作为上下限频率（fL, fH），带宽BW = fH - fL。
频率响应曲线示意图
上升时间:通过上限频率计算得到
重要性
• 连续波信号：超出带宽会带来至少3dB的测量误差。
• 脉冲信号：带宽不足会导致信号畸变，无法还原波形。
选型要点
• 建议探头带宽高于信号最高频率的3-5倍，以确保测量准确性。
• 与带宽一样，建议选择示波器上升时间比预期测量波形的最快上升时间快3-5倍的示波器。
监测探头频率响应
注入探头频率响应
▍核心指标二：转移阻抗（灵敏度）
转移阻抗（Transfer Impedance），也叫灵敏度。单位为V/A（或Ω），表示探头将单位电流转换为电压信号的能力。
I: 被测电流 U: 示波器测量电压 Zt: 探头转移阻抗
选型要点
探头的转移阻抗与测试仪器输入阻抗有关。例如，在50Ω负载下的转移阻抗通常是1MΩ高阻负载下的一半。
根据被测电流大小选择合适的转移阻抗，确保示波器获得合适的信号幅度，既不饱和也不过小。
转移阻抗是决定测量精度的核心参数，选型时需综合考虑被测电流范围与示波器输入阻抗匹配。
监测探头转移阻抗实测曲线
▍核心指标三：安秒积
电流探头的固有参数，由磁芯材料和设计决定。表示最大脉冲电流(I)与脉冲宽度(t)的乘积。
若被测信号的I×t值超过探头安秒积，磁芯会饱和，导致波形畸变，测量结果完全无效。
安秒积是由Maxwell方程中的电磁感应定律决定，具体影响因素有磁芯材料参数、尺寸及线圈匝数、取样电阻阻值等等。
选型关键
对于脉冲信号测试，必须确保探头的安秒积大于被测信号的I×t值，防止磁芯饱和。
其他关键指标
第三章：电流探头选型的关键影响因素
▍影响因素一：测试标准与要求
首先明确测试依据的标准，根据标准中规定的测试项目和频率范围来选择符合要求的探头，确保测试结果的有效性和认可度。
▍影响因素二：被测信号特性
不同信号类型（频率成分、幅值、持续时间）决定了探头的关键参数匹配。例如，面对瞬态大电流脉冲，必须优先考量探头的安秒积和响应速度。
▍影响因素三：测试环境与系统配置
探头不仅是独立部件，更是系统的一环，环境适配与阻抗匹配是保证测量准确性的基石。
第四章：主流产品对比分析
国内外主流品牌产品对比表
3CTEST产品优势解析
3CTEST始终致力于为用户提供高精度、高可靠性的测试测量解决方案，助力科研与工程创新。
BCIP-500电流注入钳可以将交变信号电流或脉冲信号电流通过电磁耦合方式传递给受试设备（EUT），具有波形无畸变、与EUT物理隔离等特点。本款电流注入钳插入损耗极低，产生同样的耦合电流，其所需的功放功率可以降低一半以上。
特点
• 插入损耗低，极大降低了满足限值要求所需的射频功放功率
• 频率响应曲线平滑，大幅减小了大电流注入时功放输出功率的起伏
• 频带宽，上限频率达到500 MHz，宽带脉冲信号注入波形无畸变
▍产品推荐-电流监测探头
TWCM 00400M 宽带电流监测钳用于10 kHz ~ 400 MHz交变电流及时域脉冲电流的测量需要。通过电磁耦合方式将交变信号电流或脉冲信号电流以电压方式传递给记录设备，具有波形无畸变、与电流载体物理隔离等特点。满足各类标准对400 MHz及以下交变信号、上升时间大于0.9 ns瞬态脉冲信号的测量需要。广泛应用于电磁兼容传导发射及传导敏感度（抗扰度）测试。
特点
• 满足10 kHz ~ 400 MHz交变信号电流测量需要
• 满足上升时间大于0.9 ns时域脉冲电流测量需要
• 波形无畸变、与电流载体物理隔离
 电流注入钳校准夹具 |  电流监测钳校准夹具 |
电流监测钳校准夹具适用于GJB151C-2024 CS 114测试项。
第五章：总结与展望
▍核心总结
• 准确匹配测试需求与产品的核心技术指标（带宽、转移阻抗、安秒积）是选型的关键；
• 需综合评估测试标准、信号特性及系统配置等多重因素，确保选型方案的科学性。
▍未来展望
• 随着EMC测试要求提高，探头将向更宽频带、更大动态范围、更高精度及智能化方向发展；
• 新型磁性材料的应用将为探头性能带来新的突破，满足日益复杂的测试需求。
一、前言
随着电子信息技术的快速发展，各类电子设备的工作频率不断提高，电磁环境日益复杂，电磁兼容（EMC）性能已成为衡量电子产品质量的重要指标。EMC 发射试验作为电磁兼容测试的核心项目，主要包括辐射发射（RE）和传导发射（CE）两类测试，用于评估设备向外界空间辐射或通过电源线传导的电磁干扰水平。
在 EMC 发射试验过程中，测试系统的本底噪声（简称 "底噪"）是影响测试准确性的关键因素。底噪过高会导致微弱干扰信号被噪声淹没，无法准确测量；同时，当底噪与限值之间的余量不足 6dB 时，测试结果的可信度将大幅降低。根据 CISPR 11、CISPR 25 等国际标准要求，EMC 测试系统的底噪应至少低于限值 6dB，以确保测量误差控制在可接受范围内。
然而，在实际测试环境中，底噪问题往往复杂多样，涉及接收机本身的热噪声、测试附件的性能、电源电网的干扰、测试环境的电磁污染等多个方面。许多 EMC 实验室在日常测试中经常遇到底噪超标的问题，严重影响测试效率和结果准确性。因此，深入研究 EMC 发射试验底噪问题的产生机理，建立系统化的优化方案，对于提升 EMC 测试质量具有重要的工程实践意义。
二、EMC 发射试验的技术原理
2.1 电磁干扰的产生与传播
电磁干扰的产生需要满足三个基本条件：一是存在突然变化的电压或电流，即 dV/dt 或 dI/dt 很大；二是存在辐射天线或传导导体；三是受到EMC干扰的受体。根据电磁学基本理论，恒定电压产生的电场和恒定电流产生的磁场均为恒定场，不会产生电磁干扰；只有随时间变化的电压和电流才能产生电磁波，形成电磁干扰。
常见的干扰源可分为自然类和人为类两大类：
自然类干扰源： 例如雷电、大气静电、宇宙地磁扰动等
人为类干扰源： 包括开关器件、功率电子、高频射频、电机换向、静电放电及线束耦合产生的脉冲和谐波辐射，具体如开关电源、变频器、无线设备、直流电机等
电磁干扰的传播主要通过两种路径：
传导耦合路径： 通过地线、电源线等导体传播，在低频段较为显著。当一条导线在有噪声的环境中通过时，会通过感应接收噪声并将其传递到电路的其他部分。
空间耦合路径： 包括磁场互感耦合、电场电容耦合、电磁波天线辐射，在高频段较为显著。高频电路中电流变化产生的电磁辐射会耦合到附近导体，干扰电路中的其他信号。
2.2 电磁兼容三要素与解决思路
电磁兼容问题的解决基于 "干扰源 - 干扰途径 - 敏感设备" 三要素模型，消除其中任一要素即可达到兼容状态：
切断路径： 阻断干扰的传播路径
保护受体： 增加敏感设备的抗扰能力
对应的三大核心技术手段为：
屏蔽： 针对 "场"（辐射能量）进行空间维度的隔离
滤波： 针对 "路"（传导能量）进行频谱维度的选择
接地： 针对 "势"（参考电位和回流路径）构建系统维度的基础
2.3 辐射发射与传导发射的对比
EMC 发射试验主要分为辐射发射（RE）和传导发射（CE）两类，二者的核心差异如下表所示：
| 特性 | 辐射发射 (RE) | 传导发射 (CE) |
|---|---|---|
| 测试频率范围 | 30MHz ~ 1GHz (及以上) | 150kHz ~ 30MHz |
| 测试方法 | 使用天线在电波暗室中测量空间电磁场 | 通过LISN测量电源线上的干扰电压/电流 |
| 限值单位 | dBμV/m (电场强度) | dBμV (电压) / dBμA (电流) |
| 主要设备 | 接收机、天线、转台、暗室 | 接收机、LISN、电流探头、屏蔽室 |
| 主要干扰机制 | 空间辐射耦合 | 电源线/信号线传导耦合 |
值得注意的是，辐射发射和传导发射并非完全独立，同一干扰源（如开关电源）既会产生传导干扰，也会通过电源线束作为天线转化为辐射干扰，这也是很多时候 CE 测试通过但 RE 测试超标的核心原因。
2.4 LISN 的工作原理与作用
线路阻抗稳定网络（LISN）是传导发射测试中不可或缺的关键设备，其三大不可替代作用为：
隔离电网干扰： 阻止电网本身的 EMI 进入测试端，保证测试的是 DUT 本身的干扰而非电网的干扰。
提供标准阻抗： 在测试频段内提供稳定的 50Ω/150Ω 阻抗，使不同实验室的测试结果具备可比性。
提取干扰信号： 将 DUT 产生的高频干扰耦合到接收机，同时滤除电源高压，避免高压烧坏接收机。
LISN 内部主要由三部分构成：
电感： 隔离外部电网干扰
电阻： 提供标准阻抗，匹配接收机输入
耦合电容： 将高频干扰传递到接收机，隔离电源高压
没有 LISN 的传导发射测试结果不具备可复现性，这也是标准强制要求使用 LISN 的根本原因。
2.5 接收机的工作原理与底噪本质
EMI 接收机与示波器存在本质区别：示波器测量时域波形，而接收机测量频域能量。接收机的核心工作流程为：输入衰减 → 混频（变频到中频） → 中频滤波（按标准带宽 9kHz/120kHz/1MHz 滤波） → 检波（峰值 / 平均值 / 准峰值） → 频谱输出。
接收机底噪的本质是接收机本身的热噪声与前端电路噪声的叠加，是测试系统的本底噪声。我们需要优化的 "EMC 底噪"，就是 DUT 干扰信号减去本底噪声后的剩余噪声。
影响接收机底噪的关键参数包括：
分辨率带宽（RBW）： 带宽越大，底噪越高。高频段（1MHz RBW）的底噪显著高于低频段（9kHz RBW）。
检波方式： 峰值（PK）、平均值（AV）、准峰值（QP）三种检波方式对底噪表现有不同影响。
前置衰减器： 衰减量越大，底噪越高。
三、EMC 发射试验底噪优化方法
3.1 分辨率带宽（RBW）的优化配置
分辨率带宽（RBW）在硬件上代表接收机内部中频（IF）滤波器的带宽，是控制底噪的最直接参数。RBW 越小，分辨力越高，但扫描时间会增加。RBW每下降10倍，底噪约下降10dB。
信号源输出 -80dBm@500MHz（理论约26.99dBμV）的信号测试验证：
RBW = 1MHz： 底噪约39dBμV，读值39.40dBμV@500MHz
RBW = 100kHz： 底噪约28dBμV，读值29.71dBμV@500MHz
RBW = 10kHz： 底噪约18dBμV，读值逐渐趋向信号源26.99dBμV
可见，RBW 每降低一个数量级，底噪约降低 10dB。因此，在满足标准要求的前提下，选择合适的 RBW 是降低底噪的首要手段。过小的 RBW 会导致扫描时间大幅增加，应合理选择。
3.2 前置放大器的合理利用
前置放大器是测量微弱信号时降低底噪的重要工具。当底噪不满足限值 - 6dB 要求时，应考虑使用前置放大器。预放开启时接收机本底噪声降低，验证表明：相同RBW 100kHz，预放OFF时底噪约28dBμV；预放ON时底噪约18dBμV。使用前置放大器时需要注意：增益并非越大越好（30dB已足够，40dB边际收益趋零），避免增益过高导致饱和失真，并确保底噪比信号低至少10dB。
3.3 前置衰减器的精确控制
前置衰减器是控制底噪的另一重要参数。当 RBW 设定为标准值、预放按需接入后，若底噪仍偏高，需考虑降低前置衰减。实际测试对比：20dB衰减+预放ON时底噪约18dBμV，而10dB衰减+预放ON时底噪约9dBμV。使用衰减器原则：在不造成接收机饱和的前提下衰减越小越好；强信号测试时需增加衰减；弱信号测试时应减小衰减，提高灵敏度。
3.4 电源滤波器的应用
电源滤波器的核心作用是切断干扰沿信号线或电源线传播的路径，为 EUT 提供 "纯净" 的电网环境。抑制共模与差模干扰，对电源线上的不对称干扰和对称干扰提供高插入损耗。应用场景：交流电源输入、直流电源输出、辅助设备供电等。
3.5 LISN 系统的优化配置
LISN 作为传导测试的核心设备，其配置方式直接影响底噪水平。优化主要包括：
正确接地方式： 采用单点接地，LISN接地端子直接用短粗铜线（≥4mm²）连接到接地汇流排，长度不超过1米，避免间接接地和多个LISN串联。
屏蔽与隔离： 将 LISN 放置在金属屏蔽箱内，良好接地，避免空间干扰串入。
负载匹配： 测试时在 LISN 输出端接 50Ω 匹配负载，空载底噪超标时排查电网干扰。
3.6 共模干扰抑制措施
对于空间耦合的共模干扰，主要采用以下抑制措施：
铁氧体磁环/磁珠： 高频共模电流通过时产生高阻抗，以磁滞损耗将共模噪声转化为热能吸收，适用于各类信号线、电源线。
共模吸收装置（CMAD）： 提供150Ω共模阻抗，使线缆共模电流在装置内部被对称吸收/衰减，阻止线缆成为辐射天线。
四、典型底噪问题案例分析
4.1 地环路干扰案例
问题描述：电流法正常连接测试时，发现 50Hz 及其谐波频点底噪不符合测试 6dB 余量的要求，低频段底噪明显抬高。
排查过程：电流钳在暗室外直接连接收机底噪合格；接收机在暗室内直连电流钳合格；接收机经过波导管转接口测试底噪不合格。
问题根源：共模干扰通过波导管连接暗室外污染地与暗室内纯净地，产生共模干扰电势差，引起地环路耦合。地环路干扰路径：干扰（污染）地线 → 接收机机壳 → 同轴电缆屏蔽层 → 暗室干净地。
解决方法：改用纯净供电、统一参考地环境、增加接收机接地、同轴线增加磁扣、消除干扰源（骚扰源处增加滤波器隔离）。
4.2 电源与空调谐波干扰案例
问题描述：测试系统底噪在 150kHz~30MHz 频段整体抬高，存在明显的开关电源谐波和空调变频器干扰。
状态对比：
状态1：接收机 + 电源打开 + 空调打开 → 低频段开关电源噪声+中频空调变频器干扰，多处不满足6dB余量。
状态2：接收机 + 电源加滤波措施 + 空调打开 → 开关电源噪声明显抑制，空调干扰仍存在，底噪下降约10~15dB。
状态3：接收机 + 电源加滤波 + 空调加滤波 → 全频段底噪满足6dB余量要求。
解决方案：接收机电源输入端安装EMI滤波器；为空调等大功率辅助设备安装专用电源滤波器；测试设备与辅助设备采用不同供电回路，避免共用线路；根据设备功率选择合适容量滤波器（如380V 50A等）。
4.3 案例总结与经验提炼
EMC底噪问题排查的一般流程：分段排查法、对比测试法、环境隔离法、滤波验证法。底噪问题解决应遵循 "先易后难、先源后路" 的原则：优先优化接收机参数设置（RBW、预放、衰减），其次检查接地和连接方式，然后考虑电源滤波和环境干扰，最后进行系统级的屏蔽和隔离。
五、结论
EMC 发射试验的底噪控制是一个系统性工程，涉及测试设备、连接方式、电源质量、环境干扰等多个方面。本文通过对 EMC 测试原理的深入分析，结合实际测试经验，形成以下主要结论：
底噪优化的核心参数： 分辨率带宽（RBW）、前置放大器、前置衰减器是控制接收机底噪的三大核心参数，合理配置可使底噪降低20~30dB。
系统级优化措施： LISN 的正确接地、电源滤波、共模干扰抑制是降低系统级底噪的关键，可有效消除环境干扰对测试结果的影响。
典型干扰源识别： 地环路干扰、开关电源谐波、空调变频器干扰是 EMC 实验室最常见的底噪污染源，掌握这些干扰的特征和解决方法，可快速排查和解决底噪问题。
6dB 余量原则： 测试系统底噪应至少低于限值 6dB，这是保证测试结果准确可靠的基本要求，也是实验室质量控制的重要指标。
在实际工程应用中，EMC 实验室应建立系统化的底噪管理体系，定期进行底噪校准和验证，针对不同测试项目制定专门的底噪控制方案。同时，随着电子设备工作频率的不断提高，底噪控制技术也需要不断发展和完善，以适应日益严格的 EMC 测试要求。
