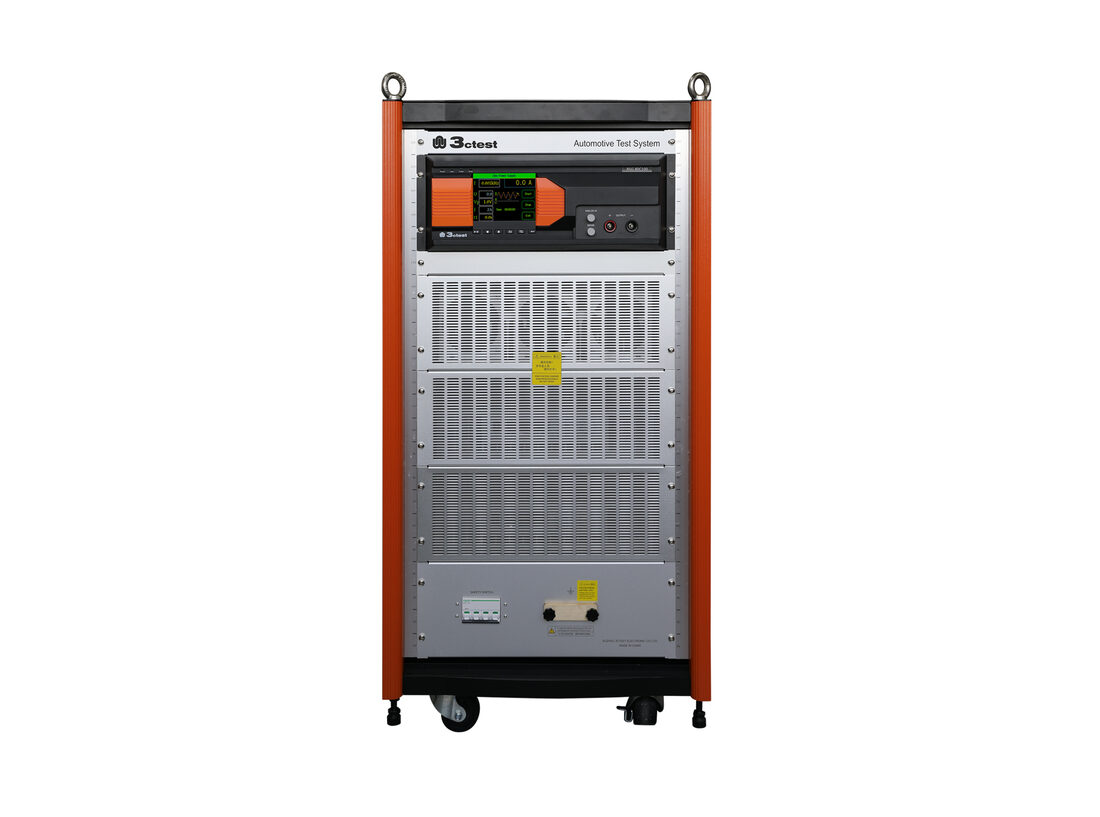

RSG 80C100纹波信号发生器符合ISO/TS 7637-4: 2020、ISO 21498: 2024以及VW 80300: 2021等标准，满足电源线纹波抗扰试验要求。同时兼容GJB 151B、ISO 11452.8等标准低频磁场抗扰度测试。该设备采用我司的第三代控制平台设计，具有控制智能化，操作简单，在Autolab软件界面设置相关参数即可进行一键运行测试，支持AC电压、电流闭环试验。
> 符合 ISO/TS 7637-4:2020标准脉冲B要求
> 过电压和过电流保护功能
> 多种运行模式，满足测试需求
> 低频功放10 Hz ~ 300 kHz、最大输出电压160 Vpp、最大输出电流200 App
> 以太网、RJ45接口，用于PC远程控制、打印测试报告
> 输出电压精度±0.2 V
> 支持AC电压、电流闭环试验
- ISO 11452-8
- ISO 21498
- ISO/TS 7637-4
- GJB 151B
- VW 80300
汽车电子
军工频率范围 | 10 Hz ~ 300 kHz |
频率步进 | 0.01 Hz |
最大开路输出电压 | 160 Vpp |
最大输出电流 | 200 App |
输出电压精度 | ±0.2 V |
纹波驻留时间 | 2 s ~ 999 s，分辨率0.1 s |
显示屏 | 5.7英寸TFT触摸屏 |
工作电源范围 | AC 380 V，±10%，50/60 Hz |
通讯方式 | 以太网LAN、RJ45 |
仪器工作状态指示 | 前面板LED指示、LCD显示 |
仪器接地连接方式 | 使用扁平接地线 |
机箱尺寸 | 22U 600 mm（W）*1250 mm（H）*800 mm（D） |
仪器重量 | 约156 kg |
温度范围 | 15℃ ~ 35℃ |
湿度范围 | 45% ~ 75%，RH（无凝露） |
气压范围 | 86 kPa ~ 106 kPa |
1 | 耦合变压器 | 型号：TPT-7637-4C100B |
|
最大不饱和电压（Vpp）：140 Vpp | |||
最大耦合电流（App）：100 App | |||
最大EUT电流（A）： DC 100 A | |||
最大EUT电压（V） ：DC 1000 V | |||
匝数比：1:1 | |||
频率范围：10 Hz ~ 300 kHz | |||
2 | 耦合变压器 | 型号：TPT-7637-4C300B1/B2 |
|
最大不饱和电压（Vpp）：140 Vpp | |||
最大耦合电流（App）：100 App | |||
最大EUT电流（A）：DC 300 A | |||
最大EUT电压（V）： DC 1000 V | |||
匝数比：1:1 | |||
频率范围：10 Hz ~ 300 kHz | |||
3 | 耦合变压器 | 型号：TPT-7637-4C1000B |
|
最大不饱和电压（Vpp）：160 Vpp（2:1） | |||
最大耦合电流（App）：400 App（4:1） | |||
最大EUT电流（A）：DC 1000 A | |||
最大EUT电压（V）：DC 1000 V | |||
匝数比：2:1、4:1 | |||
频率范围：300 Hz ~ 150 kHz | |||
4 | 耦合变压器 | 型号：TPT-7637-4C1000C |
|
最大不饱和电压（Vpp）：160 Vpp（1:1） | |||
最大耦合电流（App）：240 App（4:1） | |||
最大EUT电流（A）： DC 1000 A | |||
最大EUT电压（V）： DC 1000 V | |||
匝数比：1:1、2:1、4:1 | |||
频率范围：300 Hz ~ 150 kHz | |||
5 | 泰克系列数字示波器 | 型号：MDO3014 |
|
频率100 MHz，采样率1.25 GS/s | |||
存储深度10 Mb | |||
6 | 汽车抗扰度测试软件 | 型号：AutoLab |
|
支持Windows 7、Windows 8 、 Windows 10和Windows 11。 | |||
它使用方便、用户界面美观、直观，各项操作功能以及标准测试库使用户可以轻松完成自定义测试程序。 | |||
它能够自动/手动识别所连接的AutoLab测试设备并进行自动配置基于模板的报告功能可以帮助用户灵活地生成测试报告。 |
