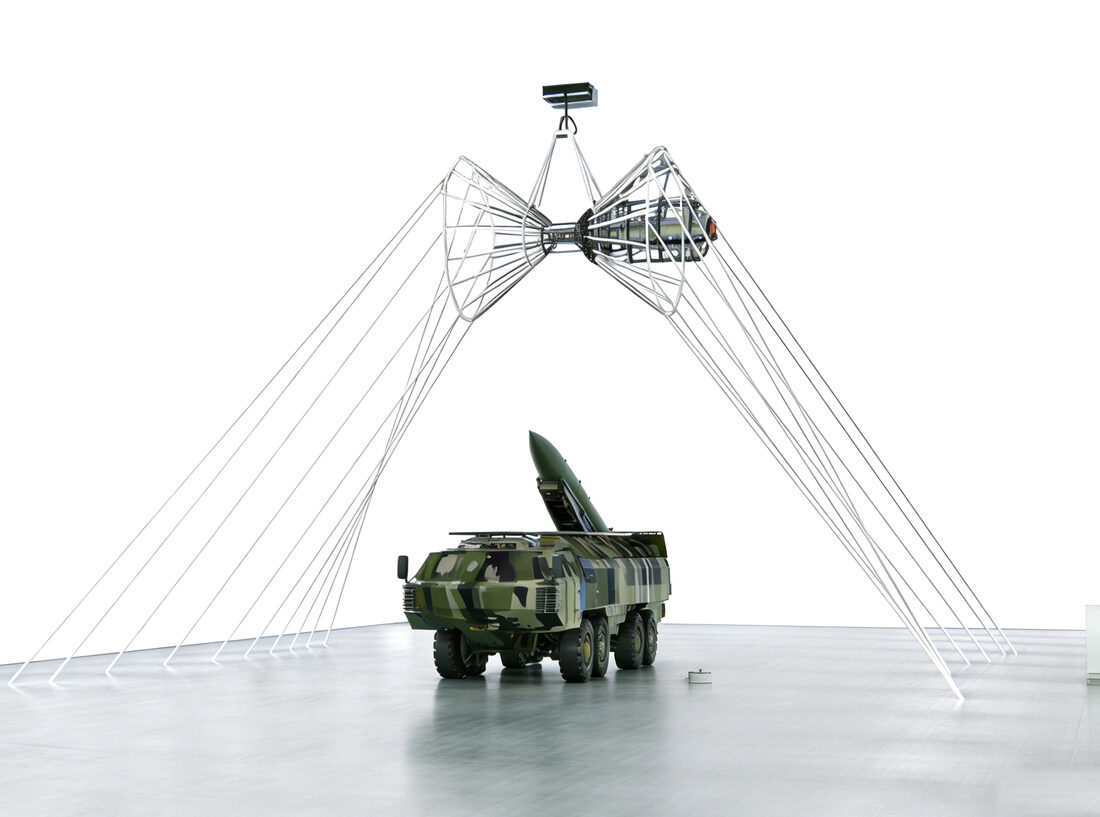

3CHEMP-200水平极化电磁脉冲模拟器用于产生高空核电磁脉冲(HEMP)，满足GJB 1389B - 2022、 GJB 8848 - 2016等系统电磁环境效应测试要求及GJB 151C - 2024、MIL - STD - 461G RS105瞬态电磁场辐射敏感度测试要求。模拟器主要包含高压脉冲发生器、辐射系统（双锥天线+鼠笼天线）、吸收负载、宽带场强监测系统等组成。在高压脉冲发生器的激励下，导波结构内产生满足标准要求的准水平极化波，可以进行电磁环境效应或辐射敏感度测试。脉冲场的监测采用基于光纤传输的脉冲电场(磁场)测试系统，具有频带宽、抗干扰能力强等特点。

产品特点

> 水平极化电磁脉冲波；
> 场强动态范围大，模拟器电场在5k V/m - 50 kV/m内连续可调，动态范范围10倍；
> 波形为典型双指数波，波形重复性好, 连续10发次峰值抖动不超过10%；
> 场监测采用基于光纤传输的脉冲场原波形测量系统，频带宽、抗干扰能力强、波形无需积分；
> 实时监控充电电压、气压等参数；
> 无油化设计，重量轻，易维护；
> 适应各种复杂现场试验；
> 可定制，场强最高可达100kV/m以上。

产品标准

GJB标准

GJB 1389B
GJB 151C
GJB 8848

其他标准

MIL-STD-461G

应用行业

军工

航天航空

产品参数

3CHEMP - 200 参数表

工作电压	10 kV - 200 kV
天线高度	2 m - 5 m可调
峰值场强	5 kV / m - 50 kV / m
上升沿时间	2.5 ± 0.5 ns
半峰值时间	23 ± 5 ns
工作空间均匀性	0 - 6 dB
效应物尺寸	2m×1m×0.6m
绝缘方式	SF₆

产品配件

系统附件选配

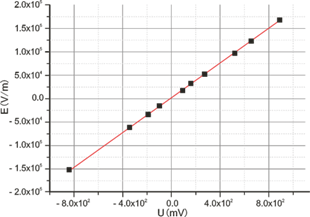

电场测量探头	技术参数
	型号 3CEMP - E100	脉冲前沿(ns) 1.5	半高宽(μs) 2	幅度(kV/m) 1 - 100
脉冲电场测量系统采用基于光纤传输的有源电场测量系统, 主要由接收天线、前置电路、电光转换电路、传输光纤和光电转换电路等组成。测量系统上升时间小于1 ns, 可用半高宽不小于100 ns, 量程覆盖1 kV / m - 100 kV / m范围。具体参数包括： a. 测量信号采用光纤传输； b. 测量系统模拟带宽300 kHz - 350 MHz； c. 电场测量范围覆盖1 kV / m - 100 kV / m； d. 电场测量系统具备传输系数在线校准功能。






测量软件	a. 软件支持GPIB、TCPIP或USB连接计算机，具备混合组网功能； b.单台计算机可控制多台示波器； c.支持Tek、keysight、LeCroy及RS等主流厂商示波器型号； d.数据库可以安装在联网其它计算机上，实现采集与数据管理分离； e.不同用户、不同试验可建立不同数据库，各个数据库均具备设置管理密码、访问密码功能，以保证数据安全； f.具备定制试验信息记录表单功能，详尽记录试验中各种信息，支持文本、图片、视频等实验资料上传数据库； g.可实现无人值守的数据采集，自动读取波形前沿、半高宽、峰值、后沿功能，并可以按照序列排序； h.自动记录示波器的各种设置，如垂直通道设置，水平时间设置，触发设置，外接电缆延时、探测器系数、衰减器等； i.波形对比功能，可选定多个波形进行对比，具备归一化、前沿起终点、半高宽起终点、后沿起终点和峰值位置对齐等功能； j.具备组对齐功能，可比较不同实验发次中，各个波形相对于基准波形的变化； k.具备数据库导入、导出、备份以及异地数据库等功能； l.数据处理功能，如零漂、积分、微分、平滑、反向、插值等功能。
示波器	带宽500 MHz, 2 GS / s 采样率, 2通道以上。
