规格参数
产品概述

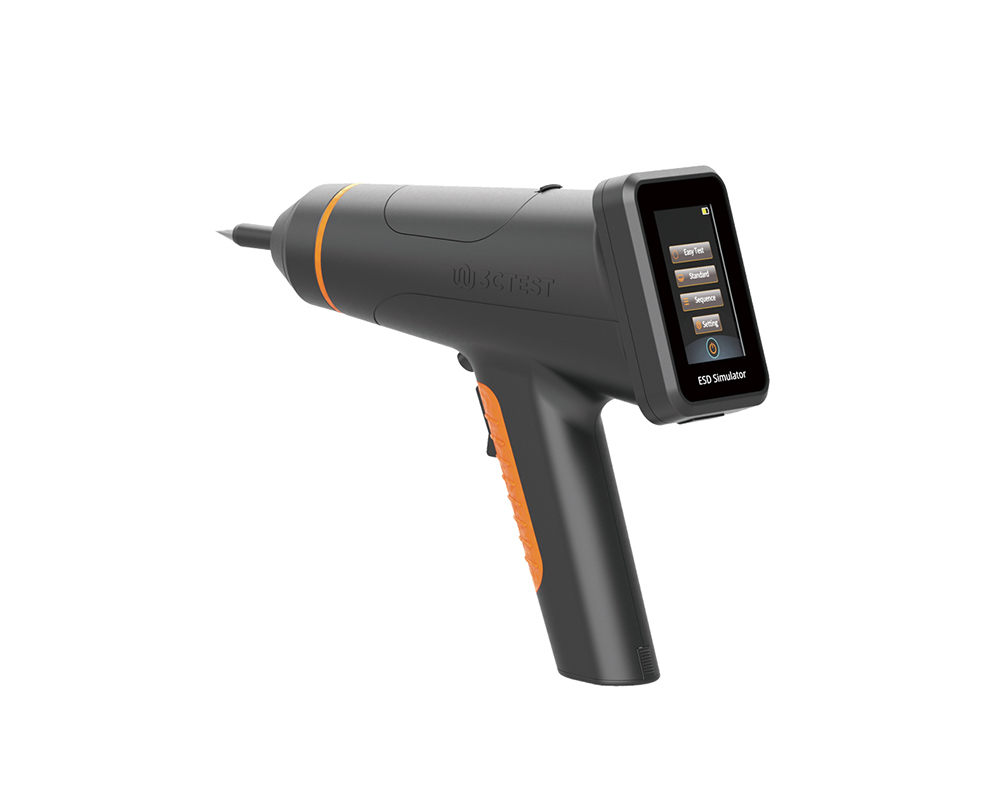

3Ctset全新推出的第四代EDS MAX16手持式静电放电模拟器，符合 IEC 61000-4-2等国际标准。该设备测试电压高达17 kV，配备3.5英寸高清彩色触摸屏，采用紧凑机身设计与人性化的交互界面，兼具便携特性与精准波形输出能力。
通过搭载的三种智能测试模式，EDS MAX16不仅可以满足研发阶段的深入测试需求，也能胜任质检环节的验证工作。其轻量化的设计与直观的操作界面，为电子电气产品的抗干扰性能评估提供了高效可靠的解决方案。
产品特点

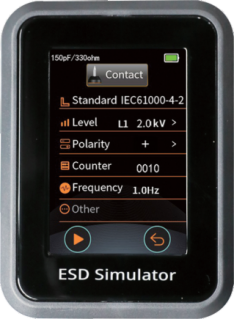

> 3.5英寸彩色触摸屏控制 |
|
产品标准
IEC标准
- IEC 61000-4-2
- IEC 61000-6-1
- IEC 61000-6-2
- IEC 61326
GB/T标准
- GB/T 17626.2
GJB标准
- GJB 151C
EN标准
- EN 61000-4-2
- EN 61000-6-1
- EN 61000-6-2
- EN 61326
ITU标准
- ITU-T K.20
其他标准
- Bellcore GR-1089-Core
- MIL-STD-461G
- RTCA/DO-160G
应用行业
消费类电子
医疗设备
电力
通讯
军工
航天航空产品参数
技术参数
| 电压范围 | 0.5 kV ~ 17 kV(±5%) |
| 电压步进 | 100 V |
| 极性 | 正/负/先正后负 |
| 保持时间 | 5 s ~ 10 s |
| 放电电极 | 空气放电圆头/接触放电尖头 |
| RC模块 | 150 pF / 330 Ω（支持选配其他阻容模块） |
| RC模块识别 | 自动识别并显示 |
| 控制方式 | 触摸屏，触发键，光纤远程控制 |
| 重复频率 | 单次/0.1 Hz/0.2 Hz/0.5 Hz/1 Hz/2 Hz/5 Hz/10 Hz/20 Hz |
| 触发模式 | 手动、自动、远程控制 |
| 脉冲计数 | 1 ~ 9,999 |
| 排程测试 | 最多4个排程等级，按顺序测试 |
| TDT计数功能 | 检测枪头电压低于设置电压的阈值时计数一次 |
| 自检 | 使用前可以使用自检功能自动校验 |
| 温湿度 | 内置温湿度计，可以用作记录环境和仪器保护 |
| 电压阈值 | 50%，60%，70%，80%，90% |
| 电池组参数 | |
| 电池类型 | 锂电池 |
| 模组电压 | 3*3.7 V |
| 容量 | 27 Wh |
| 电池续航时间 | 接触放电17 kV，1 Hz，先正后负，约14 h |
| 接触放电8 kV，1 Hz，先正后负，约18 h | |
| 电池充电器供电电压 | 输入：100 V ~ 240 V，50 Hz ~ 60 Hz 输出：13 V 0.8 A |
| 电池充电时间 | 约5 h（充满电自动保护） |
| 循环寿命 | 300次（充放电次数）＞80% |
通用参数
| 显示屏 | 3.5英寸彩屏 |
| 语言 | 中文、英文 |
| 自动关机功能 | 无操作时自动关机：5min / 10min / 15min/ 30min / 从不 |
| 亮度设置 | 0 ~ 100% |
| 熄屏设置 | 无操作时自动熄屏：5min / 10min / 15min/ 30min / 从不 |
| 记录日志 | 记录最近4组试验参数 |
| 通讯方式 | 光纤通讯 |
| 仪器接地连接方式 | 4 mm香蕉插头 |
| 仪器尺寸 | 285 mm*85 mm*245 mm |
| 仪器重量 | 约1.25 kg (含电池) |
| 温度范围 | 5 ℃ ~ 40 ℃ |
| 相对湿度 | 20% ~ 80% |
| 气压范围 | 86 kPa ~ 106 kPa |
产品配件
标配附件
| 1 | 阻容模块 | 型号：20C150R330 150 pF/330 Ω |  |
| 2 | 枪头模块 | 型号：EDS MAX20-TM330 |  |
| 3 | 空气放电枪头 | 型号：EDS MAX20-AirTip |  |
| 4 | 接触放电枪头 | 型号：EDS MAX20-ConTip |  |
| 5 | 电池组 | 型号：TST231-3S1P 数量：2 |  |
| 6 | 电源充电器 | 型号：FY1300800 |  |
| 7 | 底座 | 型号：EDS MAX20-BASE |  |
| 8 | 静电枪手提箱 | 尺寸：420 mm(W)*185 mm(H)*350 mm(D) 重量：5.3 kg(含静电枪) |  |
| 9 | 放电回路线 | 型号：CSX210GX2.5HJ |  |
| 10 | 出厂报告 | 1份 |  |
| 11 | 操作说明书 | 1份 |
选配附件
| 1 | 阻容模块 | 型号 |  |
| 150 pF / 2,000 Ω | 20C150R2000 | ||
| 330 pF / 2,000 Ω | 20C330R2000 | ||
| 330 pF / 330 Ω | 20C330R330 | ||
| 100 pF / 500 Ω | 20C100R500 | ||
| 150 pF / 150 Ω | 20C150R150 | ||
| 500 pF / 500 Ω | 20C500R500 | ||
| 500 pF / 5,000 Ω | 20C500R5000 | ||
| 200 pF / 0 Ω | 20C200R0 | ||
| 500 pF / 0 Ω | 20C500R0 | ||
| 500 pF / 100 Ω | 20C500R100 | ||
| 可根据用户需求定制放电模块 | |||
| 2 | 枪头模块 | 型号：EDS MAX20-TM2000 |  |
| 3 | 电源转接盒 | 型号： EDS MAX20-ADBOX 注：代替电池，通过电源适配器EDS MAX20-DCPower给EDS MAX20供电。 |  |
| 4 | 电源适配器 | 型号：EDS MAX20-DCPower 交流输入：110/220 V 输出：12 V / 5 A，可用来代替电池 |  |
| 5 | 静电光纤转串口通讯盒 | 型号：EDS-REMOTE 实现上位机软件对仪器的远程控制功能 |  |
| 6 | 光纤 | 型号：HFBR4503-4513 配合EDS-REMOTE实现上位机软件对仪器的远程控制功能，线长10m。 |  |

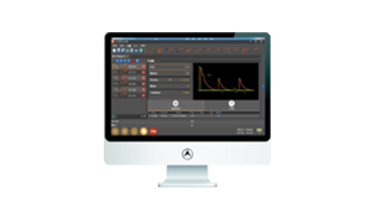

| 7 | PC软件 | 型号：Corelab > 兼容Windows 7/8/10操作系统 > 支持以太网接口和串口通讯模式 > 支持参数排程测试、测试序列，一键进行测试，操作简单 > 可设置客户信息，自动生成测试报告，并支持测试报告的导出，方便用户记录实时数据 |  |

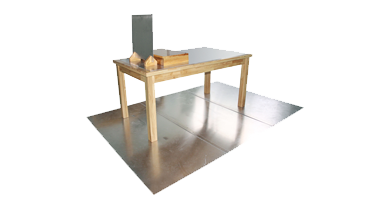

| 8 | 静电放电试验配置（可定制） | 型号：ESDD ，包含： 1.垂直耦合板ESD-DZ 尺寸：500 mm*500 mm*3 mm 2.水平耦合板ESD-CZ 尺寸：1600 mm*800 mm*2 mm 3.参考接地板 ESD-CD 尺寸：2700 mm*1800 mm*2 mm 4.测试桌1600 mm*800 mm*800 mm 5.绝缘衬垫1600 mm*800 mm*0.5 mm 6.泄放电缆：ES 470-1.4（1.4米） ES 470-1.7（1.7米） |  |
| 9 | 静电耗散垫 | 型号：ESD-DM 阻抗：108 Ω / 平方单位 尺寸：1000 mm*1000 mm*2.5 mm |  |
| 10 | 绝缘衬垫 | 尺寸：2000 mm*1000 mm*2 mm |  |
| 11 | 静电放电发生器校准装置 | 型号：ESDD-D 注：符合IEC 61000-4-2：2025标准要求 |  |
| 12 | 校准装置 | 型号：ESD - CALA 用于IEC/EN 61000-4-2标准的电流波形校准，包括2 Ω 电流靶和1m同轴电缆。 |  |
| 13 | 衰减器 | 型号：JZ602 阻抗： 50 Ω 衰减： 20 dB |  |
| 14 | 衰减器 | 型号：JZ603 阻抗： 50 Ω 衰减： 30 dB |  |

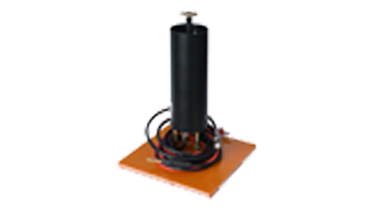

| 15 | 高压分压计 | 型号：EDS-HVM30 用于测量静电放电模拟器空气放电模式下输出电压参数。 测试电压：最高30 kV 阻抗：20 GΩ//3 pF 衰减比：20651：1（参考值） |  |
