规格参数

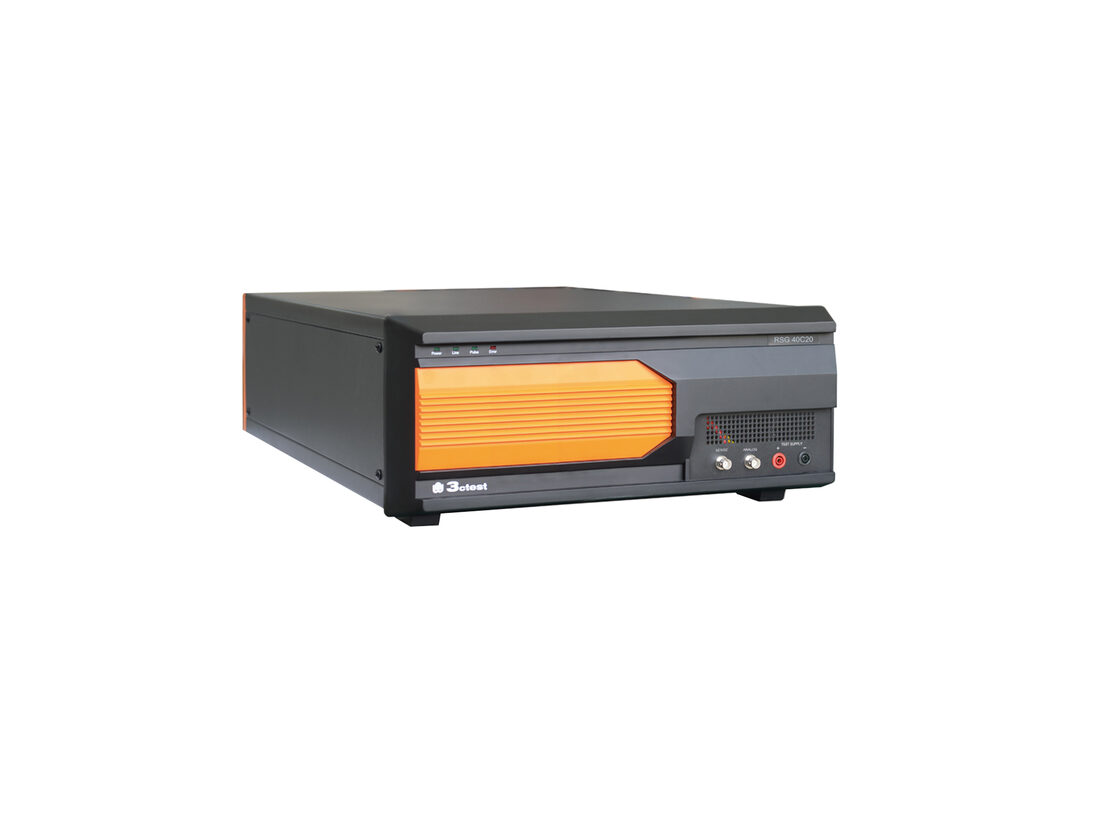

RSG系列纹波信号发生器符合ISO/TS 7637-4-2020、ISO 21498-2-2021以及VW 80300-2021标准；满足新能源车载电驱动及高压零部件的瞬态传导测量标准脉冲B要求。该设备采用我司的第三代控制平台设计，具有控制智能化，操作简单，在Autolab软件界面设置相关参数即可进行一键运行测试。
标准测试连接示意图：

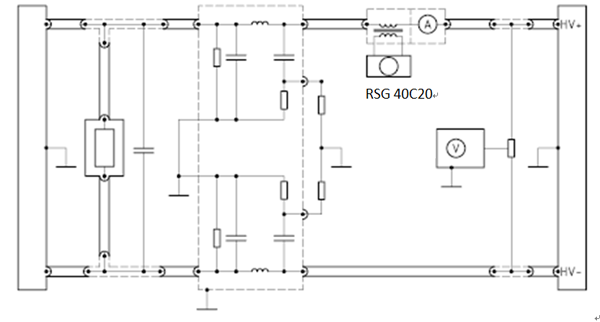

1、line-to-line

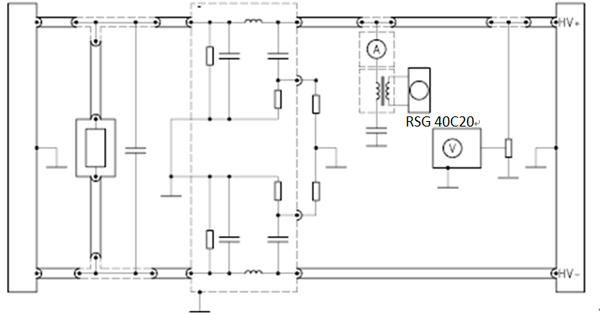

2、HV+ line-to-ground
> 5.7英寸显示屏；
> 符合 ISO/TS 7637-4-2020标准脉冲B要求；
> 一体化的设计使系统更加简便、安全、耐用；
> 以太网、RJ45接口，用于PC远程控制、打印测试报告；
> 关键器件全部采用优质进口材料，质量可靠、外观精美、操作舒适。
- ISO 21498-2
- ISO/TS 7637-4
- VW 80300
汽车电子符合标准 | ISO/TS 7637-4:2020、ISO 21498-2:2021、VW 80300:2021 |
频率范围 | 10 Hz~300 kHz |
频率步进 | 0.01 Hz |
开路输出电压 | Max80 Vpp |
纹波驻留时间 | 2s~999 s，分辨率0.1 s |
发生器过流保护峰值电流 | 20 A |
输入/输出端口 | 4毫米香蕉端子 |
最大功耗 | 800 W |
重量 | 约25kg |
机箱尺寸 | 620*450*190mm(长*宽*高) |
环境温度 | 15℃ - 35℃ |
相对湿度 | 45%-75% |
气压范围 | 86 kPa - 106 kPa |
供电电压 | AC 220 V ±10 %, 50 Hz |
1、耦合变压器 TPT-7637-4C100B
| 电压： 15 V@10 Hz≤f≤3 kHz 25 V@3 kHz≤f≤30 kHz 2.5 V@30 kHz≤f≤300 kHz 初级电流：32 A 次级电流：100 A 频率范围：10 Hz ~ 300 kHz 尺寸：440 mm (长)*190 mm (高)*585 mm (深) 重量：60 kg |
2、汽车抗扰度测试软件Autolab | 支持windows 7 and Windows 10,它使用方便、用户界面美观、直观，各项操作功能以及标准测试库使用户可以轻松完成自定义测试程序；用户可自定义任意波形（标准库以外）；它能够自动/手动识别所连接的Autolab测试设备并进行自动配置；基于模板的报告功能可以帮助用户灵活地生成测试报告。 |
