规格参数

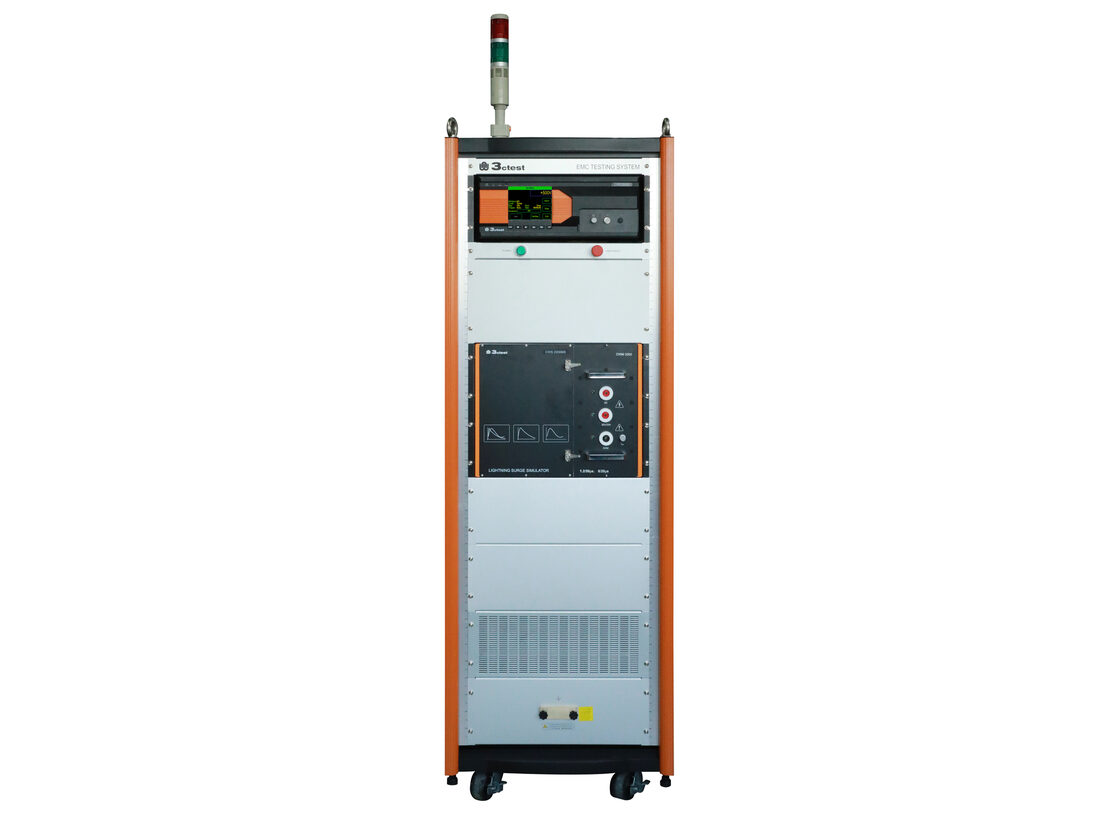

多功能雷击浪涌模拟器CWS 1500MS/CWS 2000MS依据IEC 61000-4-5、GB/T 17626.5标准开发设计，配套拔插式波形模块，能够产生各类浪涌脉冲波形,最高脉冲电压可达15 kV /20 kV。CWM系列模块能够产生1.2/50μs、8/20μs高压脉冲波形；TSM系列模块能够产生10/700μs、5/320μs高压脉冲波形；VWM系列模块能够产生各类电压脉冲波形；ICM系列模块能够产生各类电流脉冲波形。
> 5.7寸彩色触摸屏前面板操作
> 脉冲电压最高可达15kV/20kV
> 模块化设计，更换、操作便捷
> 可产生1.2/50μs、8/20μs组合波；10/700μs、5/320μs组合波；各类电压波；各类电流波
> 内置浪涌电压、电流值监测操作屏幕显示
> 系统内置故障报警功能
> 测试排程功能，操作简单
- IEC 61000-4-5
- IEC 61643-1
- GB/T 16927.1
- GB/T 17626.5
- ITU-T K.21
- ITU-T K.44
消费类电子
元器件
汽车电子
军工
航天航空CWS1500 C /2000C | 组合波雷击浪涌模拟器--控制模块 |
CWM 1500/2000 | 1.2/50μs、8/20μs组合波模块 |
TSM 1500/2000 | 10/700μs、5/320μs组合波模块 |
VWM 1500/2000A | 1.2/50μs电压波模块 |
VWM 1500/2000B | 4/300μs电压波模块 |
VWM 1500/2000C | 10/200μs电压波模块 |
ICM 55/75A | 10/350μs电流波模块 |
ICM 1000B | 4/10μs电流波模块 |
ICM 1000C | 8/20μs电流波模块 |
ICM 18D/25D | 10/1000μs电流波模块 |
测试电压范围 | 0.5kV ～ 15（20）kV±10% |
电压上升时间 | 1.2μs± 30% |
电压持续时间 | 50μs±20% |
测试电流范围 | 0.25kA ～ 7.5（10）kA±10% |
电流上升时间 | 8μs±20% |
电流持续时间 | 20μs±20% |
输出阻抗 | 2ohm |
极性 | 正，负，先正后负 |
实验间隔时间 | 8s ～ 99s(最短时间取决于实验电压) |
电压峰值检测 | 前面板BNC输出:2000V : 1V；液晶屏显示测量值 |
电流峰值检测 | 前面板BNC输出:500A : 1V；液晶屏显示测量值 |
实验次数 | 1～999次 |
触发方式 | 自动、手动、外触发输入 |
实验模式 | 实验参数进行排程设置 |
测试电压范围 | 0.5kV ～ 15（20）kV±10% |
电压上升时间 | 10μs±30% |
电压持续时间 | 700μs±20% |
测试电流范围 | 12.5A ～ 375（500）A±10% |
电流上升时间 | 5μs±20% |
电流持续时间 | 320μs±20% |
输出阻抗 | 15ohm、40ohm |
极性 | 正，负，先正后负 |
实验间隔时间 | 11s ～ 99s(最短时间取决于实验电压) |
实验次数 | 1 ～ 999次 |
触发方式 | 自动、手动、外触发输入 |
实验模式 | 实验参数进行排程设置 |
测试电压范围 | 0.5kV ～ 15（20）kV±10% |
电压上升时间 | 1.2μs±30% |
电压持续时间 | 50μs±20% |
输出阻抗 | 500ohm（可定制） |
测试电压范围 | 0.5kV ～ 15（20）kV±10% |
电压上升时间 | 4μs±30% |
电压持续时间 | 300μs±20% |
输出阻抗 | 20ohm |
测试电压范围 | 0.5kV ～ 15（20）kV±10% |
电压上升时间 | 10μs±30% |
电压持续时间 | 200μs±20% |
输出阻抗 | 6ohm |
充电电压范围 | 0.25 kV ～ 15（20）KV±10% |
测试电流范围 | 9A ～ 555（740）A±10% |
电流上升时间 | 10μs（-10% ～ +100%） |
电流持续时间 | 350μs±20% |
输出阻抗 | 27ohm |
充电电压范围 | 0.25kV ～ 10kV±10% |
测试电流范围 | 0.25kA ～ 10kA±10% |
电流上升时间 | 4μs±10% |
电流持续时间 | 10μs±10% |
输出阻抗 | 1ohm |
充电电压范围 | 0.25kV ～ 5kV±10% |
测试电流范围 | 0.5kA ～ 10kA±10% |
电流上升时间 | 8μs±10% |
电流持续时间 | 20μs±10% |
输出阻抗 | 0.5ohm |
充电电压范围 | 0.25 kV ～ 15（20）kV±10% |
测试电流范围 | 3A ～ 180（250）A±10% |
电流上升时间 | 10μs（-10% ～ +100%） |
电流持续时间 | 1000μs±20% |
输出阻抗 | 80ohm |
显示屏 | 5.7英寸TFT彩色触摸屏 |
工作电压范围 | AC 110 V / 220 V，±10%，50/60 Hz（国内默认AC 220 V） |
保险丝 | 6A |
最大功耗 | 400W |
用户存储空间 | PC存储 |
通讯方式 | 以太网 |
失效检测 | 失效时前面板LCD显示、并中断仪器工作 |
检测输出方式 | 标准1米BNC接口同轴线 |
机箱尺寸 | 35U |
拔插模块 | 重约8kg |
仪器重量 | 约200kg |
温度范围 | 15 ～ 35℃ |
湿度范围 | 45% ～ 75% |
气压范围 | 86kPa ～ 106kPa |
1. Surge耦合去耦网络，满足IEC61000-4-5 SPN系列：可定制15kV/20kV的外置耦合/去耦网络 |
2. 信号线/通讯线测试用耦合/去耦网络 IEC61000-4-5 CDN 405系列 |
3. 宽带电流监测钳型号：CM 0220M、CM 03203M |
4. 脉冲磁场转换器:PMC1200 IEC 61000-4-9 磁场线圈：TCXS111单匝线圈IEC61000-4-8/9通用 |
5. PC控制软件Corelab 支持兼容Windows 10, Windows 11操作系统，使用方便、用户界面美观、直观，各项操作功能及标准库使用使用户可以轻松完成自定义测试程序；测试设备并进行自动配置，帮助用户灵活生成测试报告 |
