产品概述

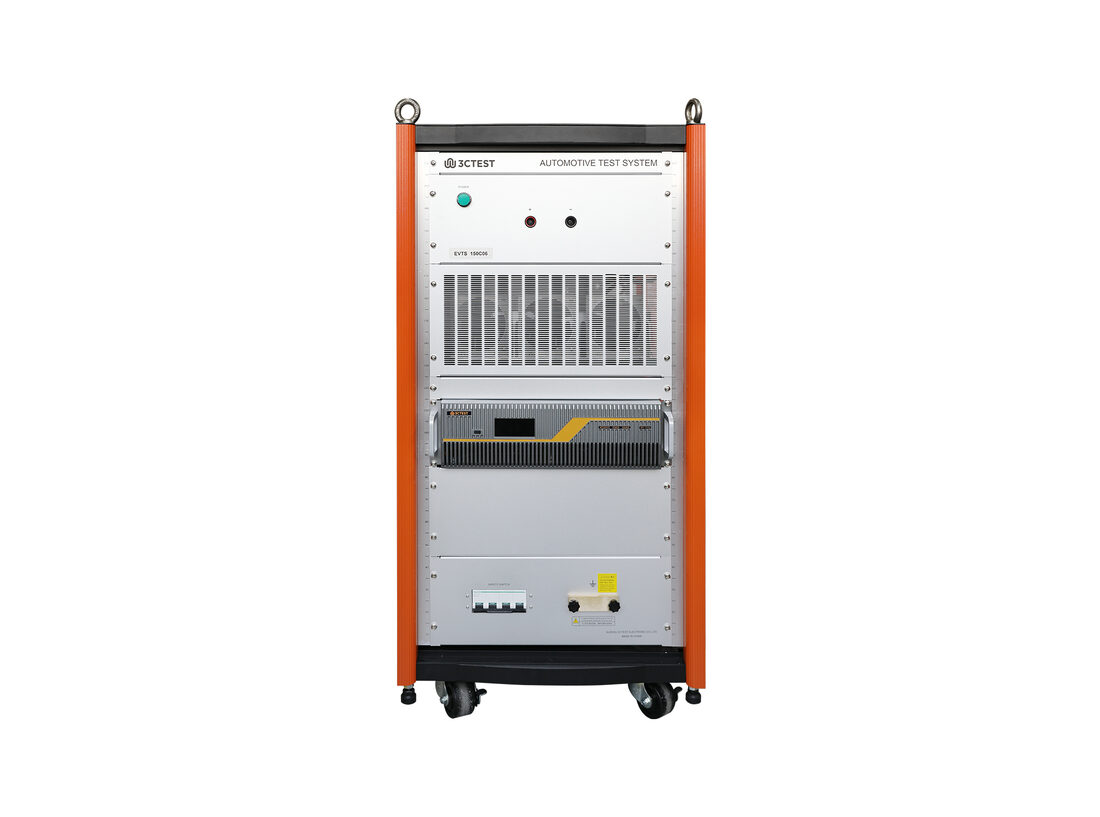

EVTS 150C06电动车高压电性能综测仪用于电动汽车B类电路系统及元器件测试。依据ISO 21498-2开发设计，同时扩展兼容VW 80300以及LV 123等高压电性能部件的试验，也可满足其他车厂如奔驰、宝马等对高压零部件的试验要求。
EVTS 150C06是双向性电源，既可作为电源，也可作为负载。最大输出1500 V DC/60 A，最大功率30 kW。整个测试系统由PC软件AutoLab控制（本产品需搭配此软件使用），提高了系统的可扩展性以及效率，测试结果支持一件保存、打印与企业内共享，轻松实现测试数据的标准化管理。

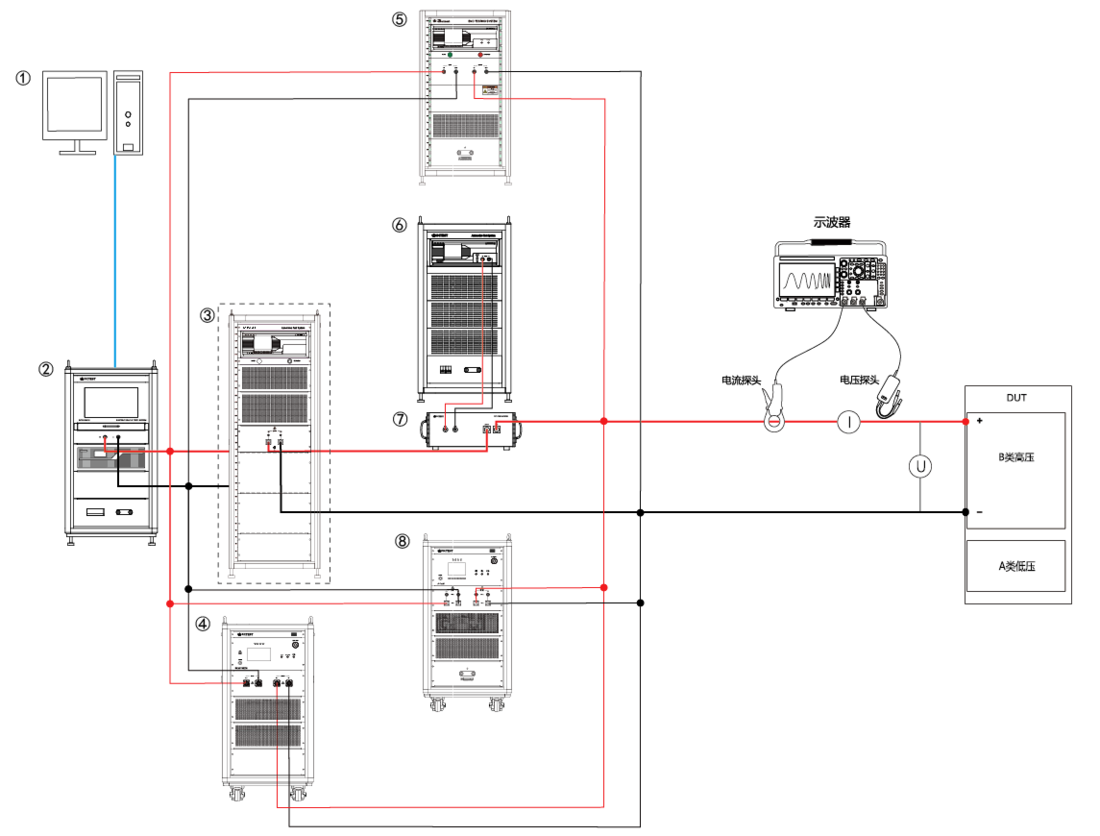

系统配置

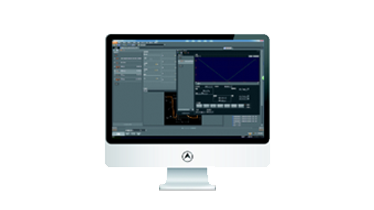

① PC配套测试软件Autolab
② 电动车高压电性能综测仪 EVTS系列
③ 高压人工网络AN系列 / 高压测试装置HTS系列
④ 高压直流短路模拟器 HDSS 系列
⑤ 宽范围可调节预充电回路测试装置 RC系列
⑥ 纹波信号发生器 RSG 系列
⑦ 耦合变压器 TPT 系列
⑧ 电动汽车抛负载模拟器 EVDG 20 / 电动汽车脉冲干扰发生器 EVPG 20 / 电动汽车脉冲干扰模拟器EVPS 系列
产品特点
> 电压斜率控制率大于250 V/ms
> 双向性电源，可切换源、载模式
> 最大输出电压可达DC 1,500 V
> 最大输出电流可达60 A（可定制更大电流）
> 最大输出功率可达30 kW（可定制更高功率）
> 一体化的设计，质量可靠、外观精美、操作舒适
> 以太网、RJ45接口, 用于PC远程控制、编辑电压波形
> 满足ISO 21498-2, VW 80300标准测试项目
> 可模拟新能源汽车高压部件在实际应用场景中各类复杂的电气环境
产品标准
ISO标准
- ISO 21498-2
其他标准
- LV 123
- MBN 11123
- VW 80300
应用行业
电力
汽车电子产品参数
技术参数
| 直流电压范围 | 0 ~ 1,500 V |
| 最大电流 | 60 A |
| 最大功率 | 30 kW |
| 电源模块数量 | 1台（单台30 kW / 60 A ） |
| 过压保护范围 | 0 ~ 1,650 V |
| 过流保护范围 | 0 ~ 66 A |
| 过功率保护范围 | 0 ~ 33 kW |
| 波形 | 正弦波，三角波，坡度波 |
| 幅度和位置变化 | 静态、线性 |
| 最大支持段数 | 100 |
| 输入/输出端口 | 100 A实心端子 |
通用参数
| 工作电源范围 | AC 380 V，50 Hz/60 Hz |
| 仪器接地方式 | 使用扁平接地线 |
| 机箱尺寸 | 600 mm (W) *1250 mm (H) *800 mm (D) |
| 仪器重量 | 约 162 kg（含电源） |
| 温度范围 | 15℃ ~ 35℃ |
| 湿度范围 | 45% ~ 75% |
| 气压范围 | 86 kPa ~ 106 kPa |
产品配件
选配附件
| 1 | 汽车抗扰度测试软件 | 型号：AutoLab 支持windows 7、windows 8、windows 10和windows 11。 使用方便、用户界面美观、直观，各项操作功能以及标准测试库使用户可以轻松完成自定义测试程序，满足ISO 21498-2, VW 80300标准测试。 |  |

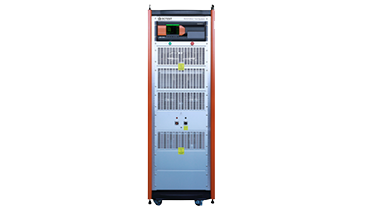

| 2 | 高压人工网络 | 型号：AN 系列 符合标准：ISO 21498、VW 80300 输入电压范围：0 ~ 1,500 V DC 直流电流能力：最大800 A，可定制更大电流 |  |

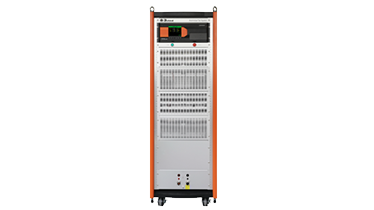

| 高压测试装置 | 型号：HTS 系列 符合标准：VW 80300 输入电压范围：0 ~ 1,500 V DC 直流电流能力：0 mΩ、50 mΩ 300 A、100 mΩ 200 A、200 mΩ 100 A |  | |

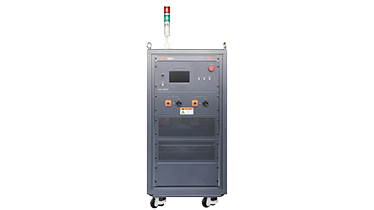

| 3 | 高压直流短路模拟器 | 型号：HDSS 系列 符合标准：ISO 21498 6.12 输入电压范围：0 ~ 1,500 V DC 短路持续电流：500 A，可定制更大电流 |  |

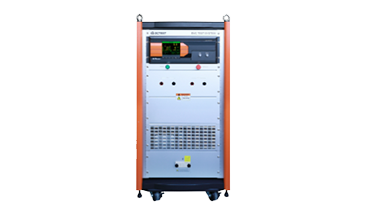

| 4 | 宽范围可调节预充电回路测试装置 | 型号：RC 系列 符合标准：VW 80300 EHV-04 输入电压范围：0 ~ 1,500 V DC 电容：10 μF ~ 1,200 μF 直流电流能力：最大300 A，可定制更大电流 |  |

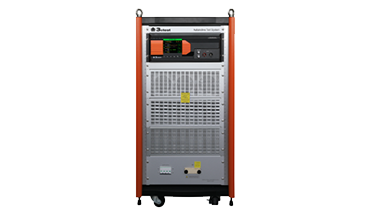

| 5 | 纹波信号发生器 | 型号：RSG 系列 符合标准：ISO 21498、VW 80300 最大开路输出电压：160 Vpp 最大输出电流：200 App 频率范围：10 Hz~300 kHz |  |

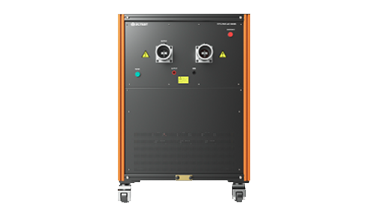

| 6 | 耦合变压器 | 型号：TPT 系列 符合标准：ISO 21498、VW 80300 最大耦合电压：160 Vpp 最大耦合电流：400 App 直流电流能力：最大1000 A，可定制更大电流 |  |

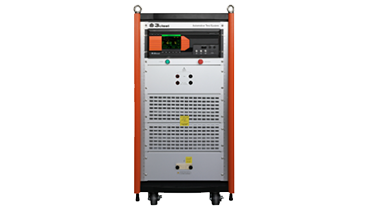

| 7 | 电动汽车抛负载模拟器 | 型号：EVDG 20 符合标准：VW 80300 EHV-10 脉冲电压幅值：20 V ~ 200 V 直流电流能力：最大100 A，可定制更大电流 |  |

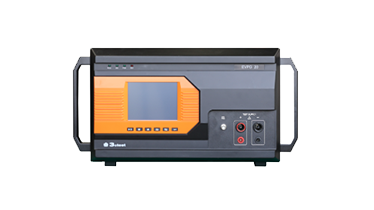

| 电动汽车脉冲干扰发生器 | 型号：EVPG 20 符合标准：VW 80300 EHV-16 脉冲电压幅值：20 V ~ 200 V 直流电流能力：最大100 A，可定制更大电流 |  | |

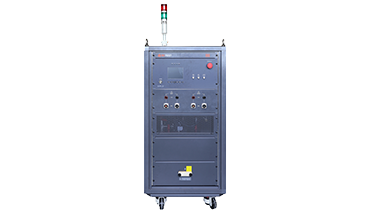

| 电动汽车脉冲干扰模拟器 | 型号：EVPS 系列 符合标准：VW 80300 EHV-10 & EHV-16 脉冲电压幅值：20 V ~ 200 V 直流电流能力：最大300 A，可定制更大电流 |  |
