- AC 耐压 5000V / DC 耐压 6000V
- IR 绝缘 100GΩ
- 单机支援8组测试通道
- 支援最高 72 通道测试 (选购7508A / 7516A)
- 可设定上升 / 持续 / 下降时间 (0.1s-99.9s)
- 安全开关 (INTER LOCK) 设置
- 支援 PC 连线 /Remote 控制
- 设定爬升时间 (0.1 ~ 10s)
- True RMS 量测线路
- 电弧侦测功能

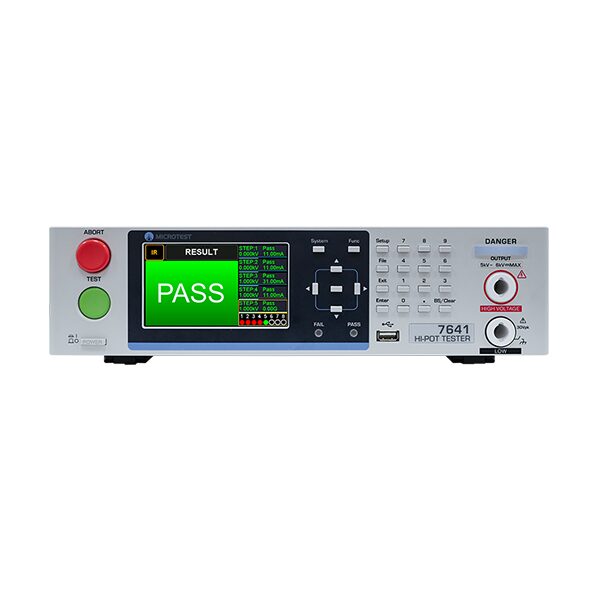

- MICROTEST 7640/7641 耐压测试仪是 3 合 1 机种 (AC/DC/IR) ，支援交流耐压、直流耐压与绝缘电阻测试功能， AC 耐压最高 5000V/ 漏电流 30mA ， DC 耐压 6000V/ 漏电流 10mA ，量测绝缘电阻时，电压最大输出至 6000V ，绝缘阻抗范围 200k Ω ~100G Ω，产线选型可选多通道量测方案， 7641 单机支援 8 组测试通道，可再搭载 7508A/7516A 多通道扫描盒，最高可达 72 组测试通道，此外，支援 PC 连线软体与 USB 存储测试数据。
参数规格
量测规格
型号 | 7641 |
通道数 | 8组高压输出 |
AC耐压测试 | |
输出电压 | 10V~5000V |
电压解析度 | 1V |
电压精准度 | ±(2% of setting +5V) 无负载 |
输出频率 | 50/60Hz |
最大额定电流 | 30mA |
漏电流范围 | 0~31mA |
漏电流解析度 | 0.001mA |
漏电流精准度 | ±(1% of reading +5uA) |
测试时间 | 0.1~999s, 0 (Continuous) |
测试时间解析度 | 0.1s |
上升/ 持续/ 下降时间 | 0.1~99.9 sec |
电弧侦测 | 档位0为Off/ 可设定1-9档(1最灵敏) |
DC耐压测试 | |
输出电压 | 10V~6000V |
电压解析度 | 1V |
电压精准度 | ±(2% of setting +5V) |
最大额定电流 | 10mA |
漏电流范围 | 0~11mA |
漏电流解析度 | 0.001mA |
漏电流精准度 | ±(1% of reading +5uA) |
测试时间 | 0.1~999s, 0 (Continuous) |
测试时间解析度 | 0.1s |
上升/ 持续/ 下降时间 | 0.1~99.9 sec |
电弧侦测 | 档位0为Off/ 可设定1-9档(1最灵敏) |
绝缘阻抗 | |
输出电压 | 10V~6000V |
电压解析度 | 1V |
电压精准度 | ±(2% of setting+5V) |
最大额定电流 | 1mA |
绝缘阻抗范围 | 200k~100GΩ (电流量测范围 5nA ≦ i ≦ 1mA) |
绝缘阻抗解析度 | 0.001MΩ |
绝缘阻抗精准度 | 50V { 200k~500MΩ, ±(5% of reading+30kΩ)/ 500M~1GΩ, ±(10% of reading+20MΩ)/ 1G~10GΩ, ±(25% of reading+100MΩ)} |
100V { 200k~200MΩ, ±(2% of reading+30kΩ)/ 200M~1GΩ, ±(5% of reading+20MΩ)/ 1G~20GΩ, ±(25% of reading+100MΩ)} | |
500V { 500k~500MΩ, ±(2% of reading+30kΩ)/ 500M~10GΩ, ±(5% of reading+20MΩ)/ 10G~50GΩ, ±(20% of reading+100MΩ)} | |
≥ 1000V { 1M~1GΩ, ±(2% of reading+30kΩ)/ 1G~10GΩ, ±(5% of reading+20MΩ)/ 10G~100GΩ, ±(20% of reading+100MΩ)} | |
测试时间 | 0.1~999s, 0 (Continuous) |
测试时间解析度 | 0.1s |
上升/ 持续/ 下降时间 | 0.1~99.9 sec |
一般规格
Remote 输入信号 | Test、Abort |
Remote 输出信号 | Pass、Fail、HV output、Testing |
安全开关 | 进行测试时需要将INTER LOCK进行短路，机台才能输出测试电压 |
内建储存 | 7640(64组)、7641(32组) |
USB Host 储存 | 储存设定档案及韧体的更新，存档组数取决于USB容量大小 |
多步测试 | 每个档案最多8 (7640)/ 16 (7641)个步骤 |
介面 | RS-232、Remote、USB Host/Device、EXT.I/O |
电源需求 | 电压：100Vac~240Vac/ 频率：50/60Hz ±5% |
消耗功率 | 350VA |
液晶萤幕 | 4.3吋TFT，彩色显示(480*272) |
操作环境 | 温度：5℃~40℃、湿度：20~80%RH |
外观尺寸(W*H*D) | 340×88×369.6mm(7640)/ 340×88×429.6mm(7641) |
重量 | 12Kg(7640)/ 14Kg(7641) |
应用测量

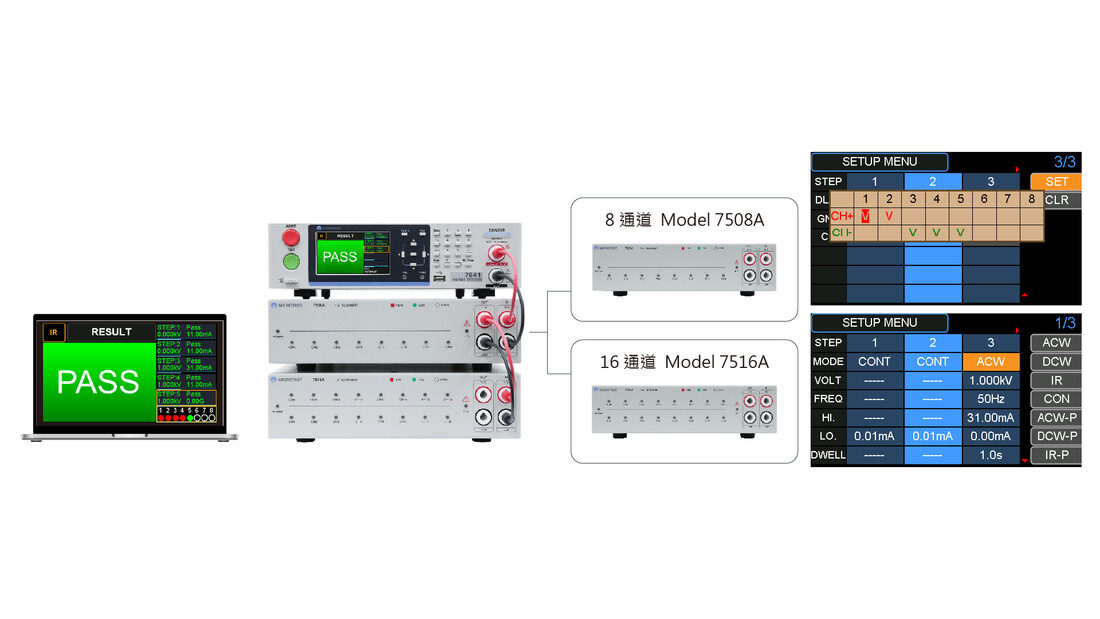

支援72组测试通道 (选型Model.7641搭载多通道扫描盒)
7641 耐压测试仪单机支援8组测试通道，可再搭载7508A/7516A多通道扫描盒，最高可达72组测试通道，支援PC连线软体进行远端编程与
存储测试数据，可与条码机连结进行Bar Code扫码，进行生产履历追溯管理。

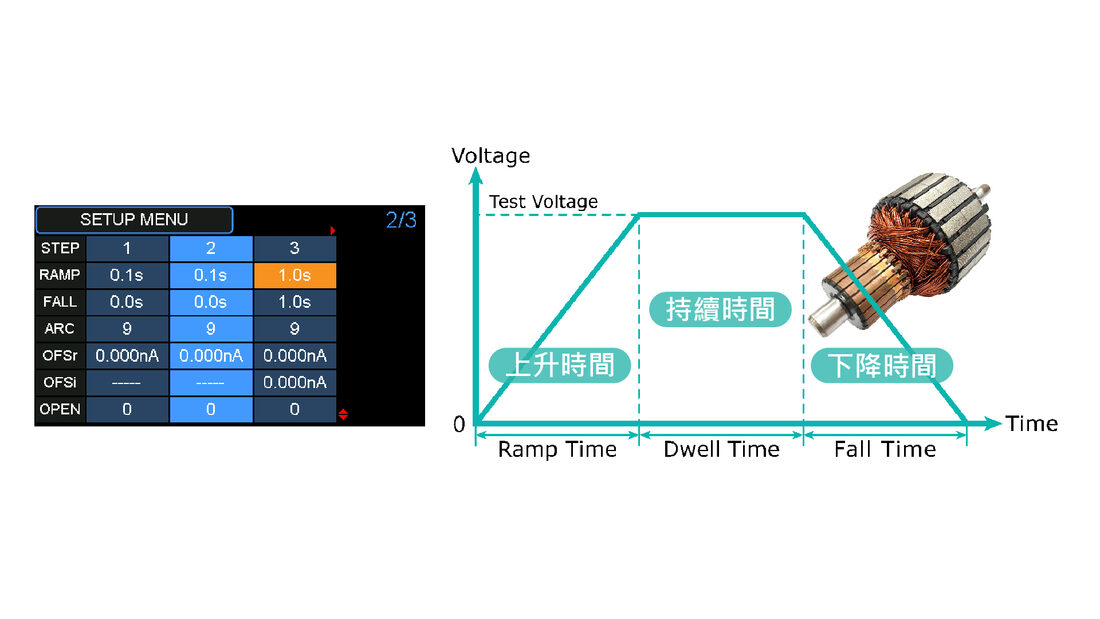

支援上升/持续/下降时间设定
MICROTEST 7640/7641 耐压测试仪提供上升/持续/下降时间之设定，避免因瞬间冲击电压造成不必要的损坏，同时完整检验绝缘可靠性。

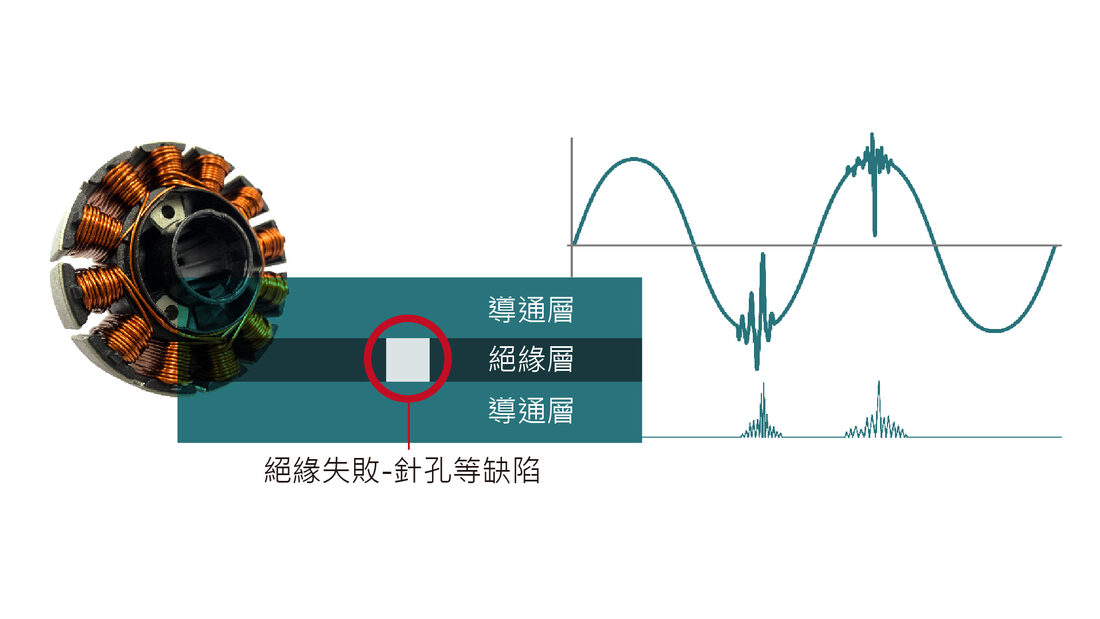

电弧侦测 (Arc Discharge)
电弧通常发生在高压通过绝缘弱的地方，当耐压测试过程中出现电气或绝缘问题时，可能会产生瞬态电压或电流峰值，以马达为例，如果隔板之 间的绝缘存在针孔等缺陷，就可能会导致电弧的产生，甚至因为发热导致绝缘能力降低。
马达定子/转子之绝缘材料内部或表面因高电压可能产生电气 放电，使马达绝缘性能变差，当绝缘材料存在缺陷时，这些瞬 间放电会导致碳化形成导电通路，使马达存在安全上的疑虑。
MICROTEST 7640/7641 耐压测试仪提供电弧侦测功能，可设置强弱等级
测试模式 | AC耐压 | DC耐压 | IR绝缘 |
电弧侦测 | 侦测档位可设定OFF/1~9档 (1最为灵敏) | ||
配件
订购资讯
7641 耐压测试仪系列 | 标准配件 | 选购项目 |
7641 (8组高压输出) | TL-HP0008 香蕉接头+鳄鱼夹-高压测试线-黑 (长120cm) | F7620(M) ｜变压器气动式耐压测试治具 F7620(P) ｜ 变压器手动式耐压测试治具 F760001 ｜D-Sub脚踏开关 (15 PIN) TL-000003 ｜ RS-232通讯线 (长180cm) 7508A ｜8通道扩充扫描盒-鳄鱼夹 7516A ｜16通道扩充扫描盒-鳄鱼夹 PC连线软体 |
TL-HP0009 香蕉接头+鳄鱼夹-高压测试线-红 (长120cm) | ||
电源线 |
