- 0.1% 基本精确度
- 内建 LCR Meter
- 开路、短路校正功能
- 同时显示四种组件参数
- 可搭配气动测试治具
- 100mA 直流偏置测试 (F5620)
- USB Host 存储数据与截取测试画面
- 应用于电子变压器、通讯变压器等测试

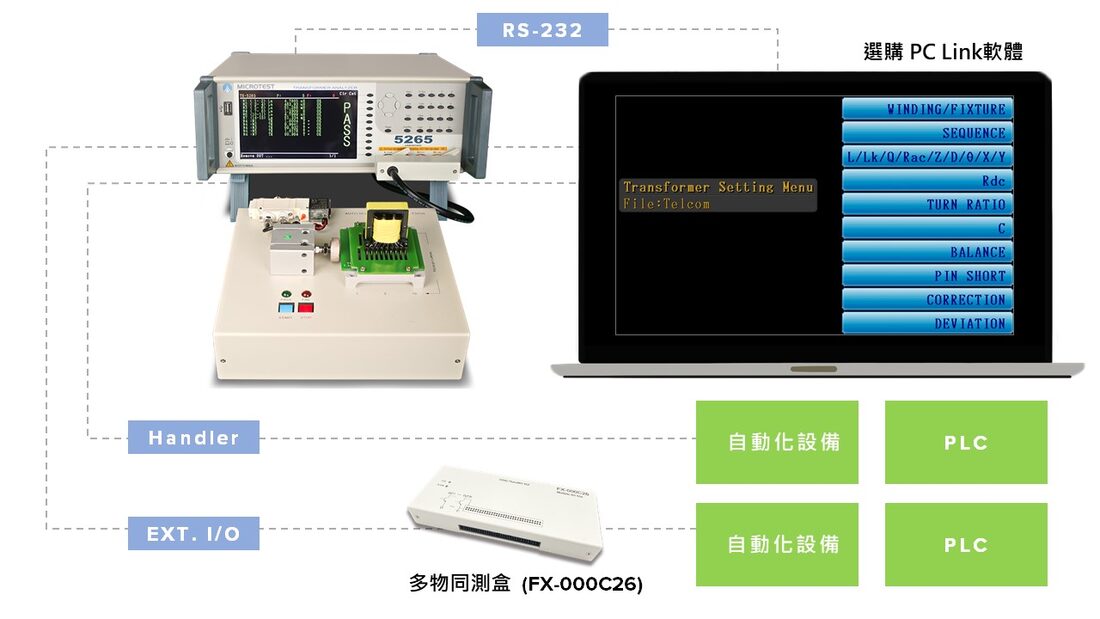

- 支援 RS-232、Handler、LAN、USB Host 等界面
参数规格
型号 | 测试频率 |
5265 | 10Hz-200kHz |
5266 | 10Hz-500kHz |
5267 | 10Hz-1MHz |
测试参数 | 显示范围 基本精准度 (AC 参数为1KHz) | |
L, LK | 0.1nH-9999.99H | |
0.1% | 速度25ms | |
C | 0.00001pF-999.99mF | |
0.1% | 速度25ms | |
Q,D | 0.00001-99999 | |
0.0005 | 速度25ms | |
Z,X,R | 0.00001Ω-99.9999MΩ | |
0.1% | 速度25ms | |
Y | 0.01nS-99.9999S | |
0.1% | 速度25ms | |
θ | -180°-+180° | |
0.03° | 速度25ms | |
DCR | 0.1mΩ-99.999MΩ | |
0.1% | 速度25ms | |
Turn-Ratio | 0.1-99999.9 turns | |
0.5% | 速度50ms | |
Pin-Short | 12 pairs, between pin to pin | |
速度15ms | ||
测试通道数 | 20 |
测量频率分辨率 | 五位数 |
AC测试信号位准 | 10mV-2Vrms |
圈数比频率 | 50Hz-200kHz |
输出阻抗 | 100Ω |
直流偏置电流 治具 (F5620) | 100mA |
量测参数 | 电感/阻抗/电容/电抗/电导/电纳/导纳 交流电阻/品质因子/损耗因子/相位角 直流电阻/漏感/圈数比/平衡/短路 |
量测模式 | LCR测试＋变压器测试 |
等效电路 | 串联、并联 |
校正 | 开路、短路 |
内建储存 | 128组测试档案 |
USB Host 储存 | 存档组数取决于USB容量大小 |
触发测试方式 | 自动、手动、外部 |
界面 | RS-232、Handler、LAN、USB Host、EXT. I/O |
电源需求 | 电压 98Vac-132Vac 或195Vac-264Vac |
频率 47-63Hz | |
液晶屏幕 | 7吋TFT, 彩色显示(800*480) |
操作环境 | 温度：10℃-40℃、湿度：20-90%RH |
外观尺寸(W*H*D) | 344x145x343 mm |
重量 | 9Kg |
应用测量

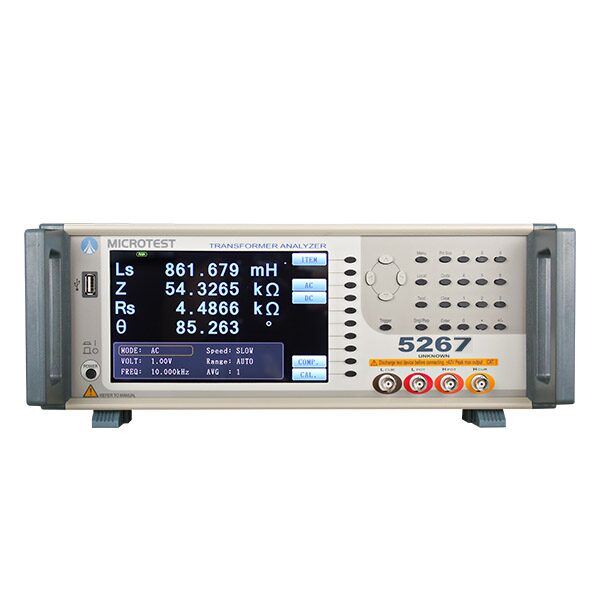

526X测试频率范围10Hz~1MHz，一机完成变压器重要参数 5265 测试频率范围10Hz~200kHz 5266 测试频率范围10Hz~500kHz 5267 测试频率范围10Hz~1MHz
|
一机测试变压器重要参数与漏感 |

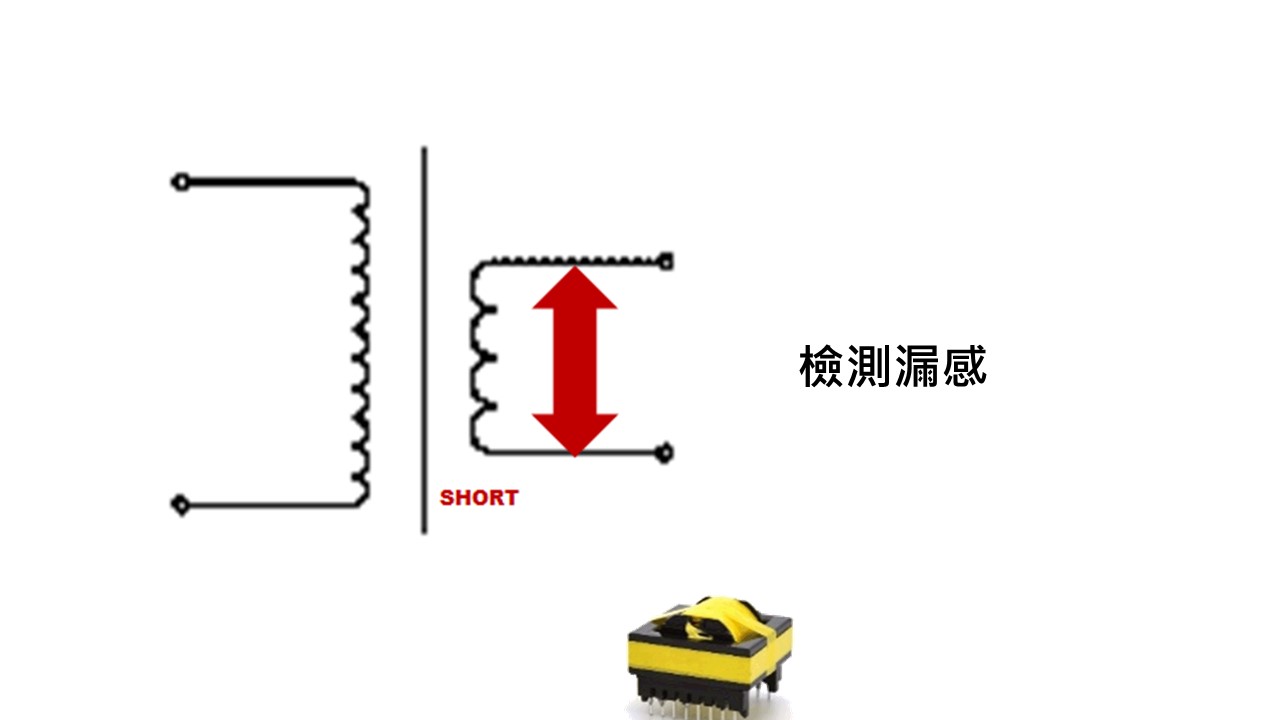

因部分初级线圈产生磁通， 可能不会交连至次级线圈造成漏磁现象 对变压器而言漏感会引起电压尖峰，漏感状态为绕组串联 可先将次级线圈进行短路，利用 5265 施加频率与电压测量漏感
|
电感法 / 电压法量测圈数比功能 |
|

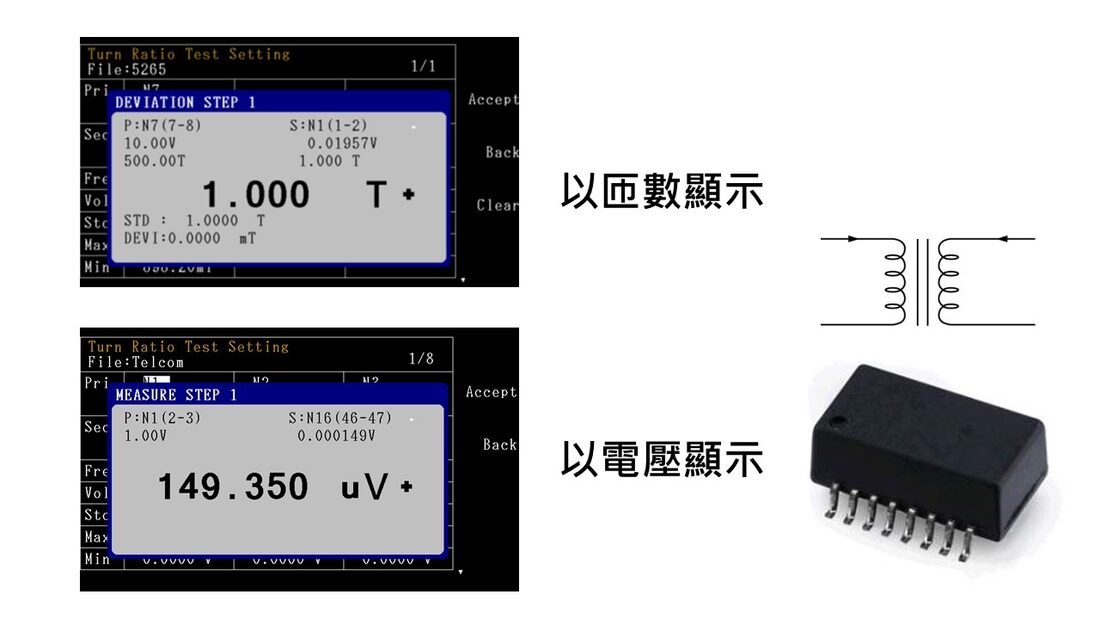

在电路中变压器担任电压转换的重要组件 利用初级线圈与次级线圈的圈数比达到升高电压或降低电压 变压器测试仪提供『电压法』与『电感法』量测圈数比 |
100mA 直流偏置电流测量功能 |
|

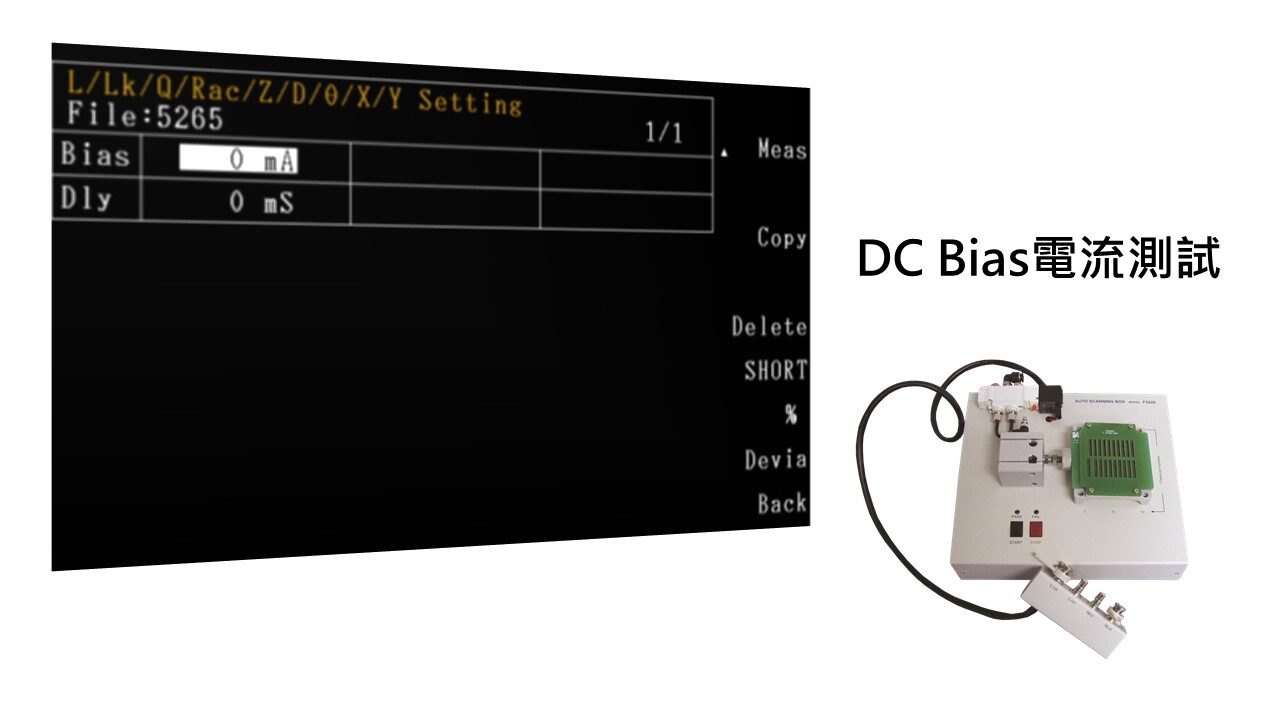

对变压器施加直流偏置电流进行测量，目的确保变压器避免过热发生烧毁 在通讯变压器规范中经常被要求检测 8mA 直流偏置 目的即是把关通讯变压器抑制电磁干扰的质量能力 |
配件
标准配件 |
-电源线 -使用手册电子文件光盘 |
-F423501 (5265) |
-F423901 (5266/5267) |
-测试治具 (F5620) |
-脚踏开关 (F522010) |
选购配件 |
-计算机联机软件 ‒RS-232 连接线 |
‒Handler Box |
