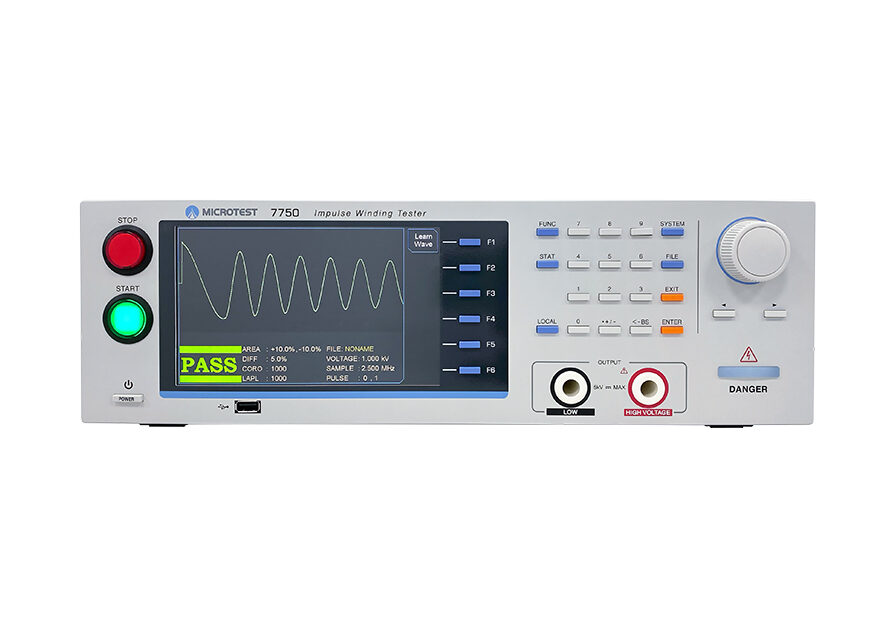

匝间短路测试仪 7750

型号:7750
🔧 我要报修 🧰 保养申请 我要询价

用途场景

研发 实验室研发、新产品开发、技术研究
生产 生产线检测、工艺控制、制造过程监控
品控 质量检验、来料检测、成品测试
合规认证 计量检测、仪器校准、精度验证
教学实训 教学实验、技能培训、实训演示
维修 设备维修、故障诊断、维护保养

规格参数

功能亮点

  • 最小电感值≥0.1μH
  • 电压补偿功能
  • 高速脉冲取样率200MHz/9bits
  • 崩溃电压测试
  • 稳定极速测试:10次/秒
  • 可程式非破坏性脉冲电压测试
  • 仪器内建可储存128组测试波形
  • USB Host快速存取测试画面

参数规格


Model

7750-1S

7750-1F

7750-5E

7750-5H

7750-5S

7759

7750-10S

通道数

1

9

1

脉冲电压

10V-1200V

100V-5200V

200V-10000V

波形采样率

200MHz/9 bit

200MHz/9 bit

50MHz/9 bit

100MHz/9bit

200MHz/9 bit

200MHz/9 bit

200MHz/9 bit

量测

最小电感量

≥ 0.1μH

≥ 0.1μH

≥ 16μH

≥ 4μH

≥ 1μH

≥ 1μH

≥ 20μH

量测时间

10次/秒

崩溃电压-BDV

●

●

-

-

●

●

●

支援LAN介面

●

●

-

-

●

●

●

波形分析

总面积比对

●

●

●

●

●

●

●

面积差比对

●

●

●

●

●

●

●

二阶微分比对

●

●

-

●

●

●

●

电晕数比对

●

●

●

●

●

●

●

颤抖数比对

●

●

●

●

●

●

●

波形比对

●

●

●

●

●

●

●


量测规格

型号

7750/7759

量测速度

10次/秒

施加脉冲数

******32

波形采样

200MHz/9 bit

输入阻抗

20MΩ

崩溃电压测试

●

统计功能

支援量测统计功能

波形比对模式

总面积比对 AREA

将谐振波所涵盖之所有面积加总称之为「总面积」

进行待测线圈波形面积比对,当待测物发生层间短路时,由于线圈能量损耗增加,谐振阻尼系数变大,谐振振幅会变小,总面积跟着变小,是检查层间短路最基本的参数。

以%表示,判定能量损耗差异性。

面积差比对 DIFF

将标准波与待测波之相异处加总则称为「面积差」

当待测物发生匝间短路时,电感变小(类似变压器次极圈短路时,初极圈电感会变小),造成后段波形振荡频率发生变化,谐振波形相位改变,面积差随之改变。

藉此比较电感量的差异性。

二阶微分 LAPLACIAN

线圈绝缘品质不良在高压冲击下产生放电,引起振荡波形快速变化,透过7750 二阶微分演算方式进行比对。

用于检测焊接不良导致绝缘性能降低的品质问题。

电晕数比对 CORANA

绕组线圈于高压脉冲测试中,自身绝缘系统损坏而产生尖端放电,透过波形显示放电曲线中出现电晕的现象,此功能可统计电晕发生的次数根据其偏差程度进行判定。

检测线圈内部绝缘品质是否有放电现象。

波形比对 COMP

将标准波设定一可容许之波形范围,此项目可同时判断谐
振波的振幅及相位,可加大匝间短路的检出能力。

颤抖数比对 FLUT

当绕组线圈有发生匝间放电的现象时,波形将产生颤抖,
因此仪器将波形颤抖程度量化成数值进行比对。

一般规格


Remote输入信号

START/STOP

Remote输出信号

PASS/FAIL/TEST/READ/HV ON

安全开关

设置INTER LOCK功能,测试时需将安全开关进行短路,机台方能输出脉冲电压

内建存储

128组

电源

电压:100Vac-240Vac

频率:47-63Hz

消耗功率

45VA

操作环境

温度:0℃-40℃

湿度:20-80%RH

外观尺寸

430x132x370 mm (W*H*D)

重量

7Kg

介面

USB Host/Device、RS-232、Remote

GPIB选配

液晶萤幕

7吋TFT 彩色显示(800*480)

应用测量

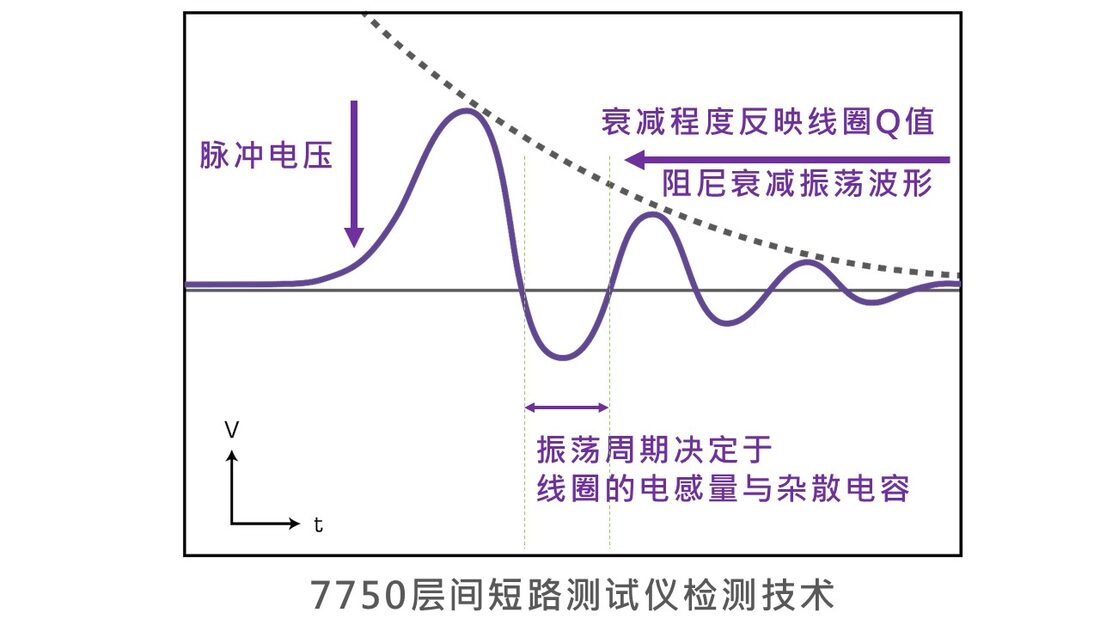

7750层间短路测试仪检测技术

采用方式为『非破坏性、高速脉冲电压与阻尼振荡波形比对』

施加脉冲电压于绕组线圈的两端,在不破坏被测物的条件下,透过L/C谐振产生阻尼衰减振荡波形,进行标准品与被测物比对两者间的瞬间波形,在产品寿命性质量下提前检出层间短路、内部线圈或磁芯绝缘瑕疵的不良品。

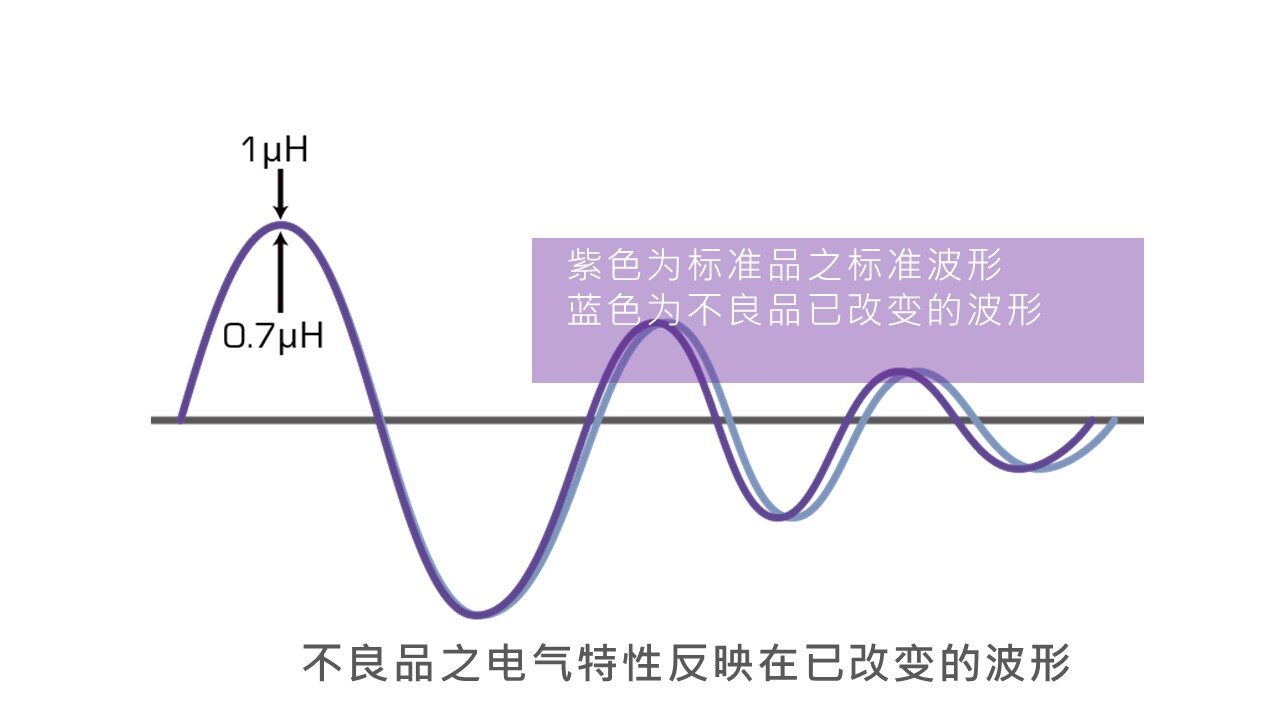

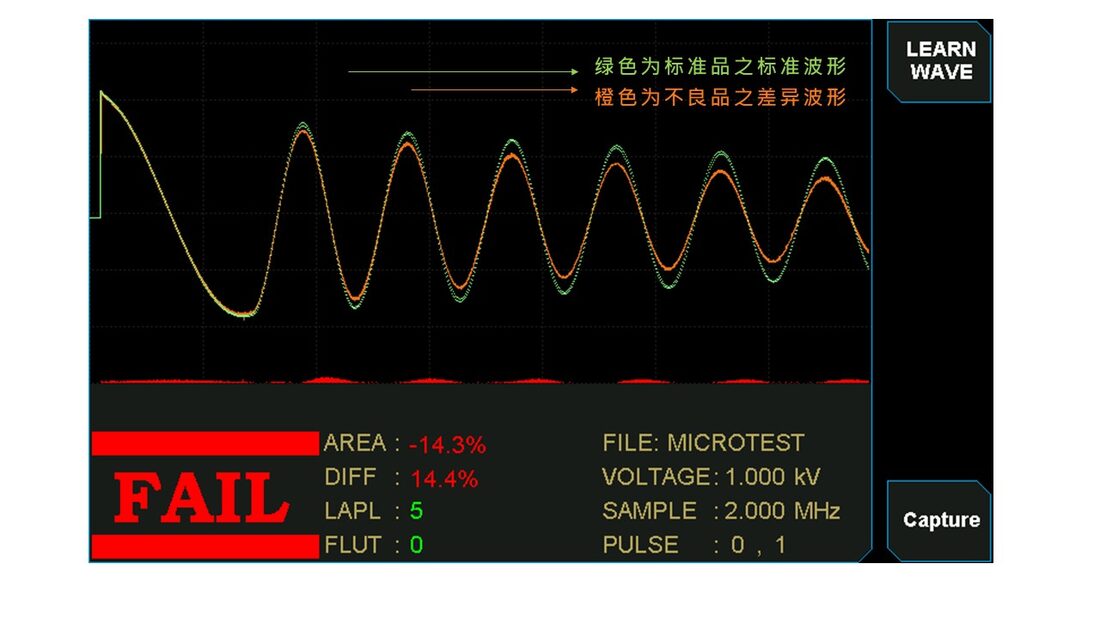

仪器显示振荡之阻尼衰减波形进行比对分析,比对标准产品与被测波形各种差异

  • 紫色为标准品之标准波形

  • 蓝色为不良品已改变的波形

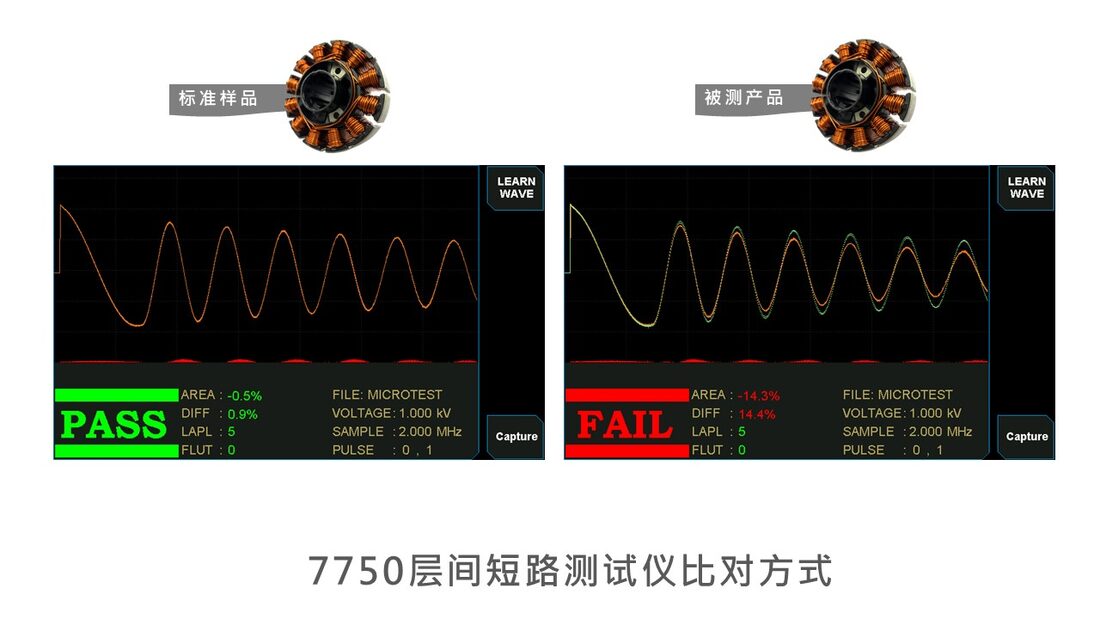

7750层间短路测试仪比对方式

首先须建立标准品之波形,再与产线生产的被测物进行比对



以下为不良品反应出这些电气特性已改变

  • 线圈的电感量

  • 品质因子Q值

  • 线圈的圈数差 (电压差)

  • 磁芯的材质差异性

  • 线圈内部有匝间短路

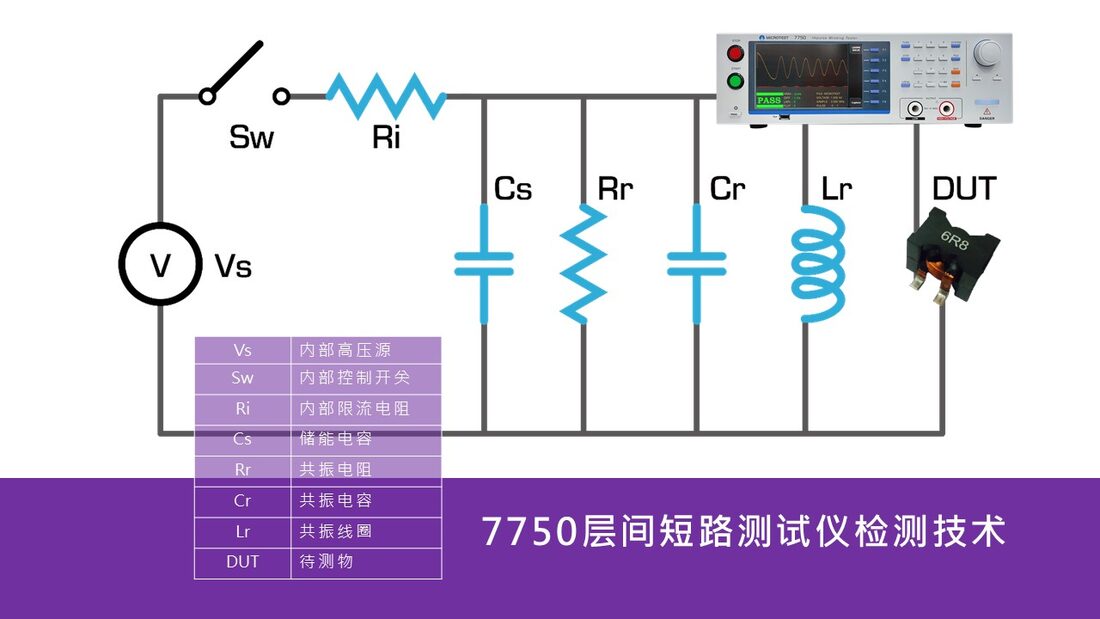

7750层间短路测试仪检测技术

  • 透过仪器内部电容Cs与外部待测物电感Lr并联下

  • 仪器输出一组高速脉冲压于并联线路上

  • 产生电感L/电容C谐振



7750支援4种波形比对模式

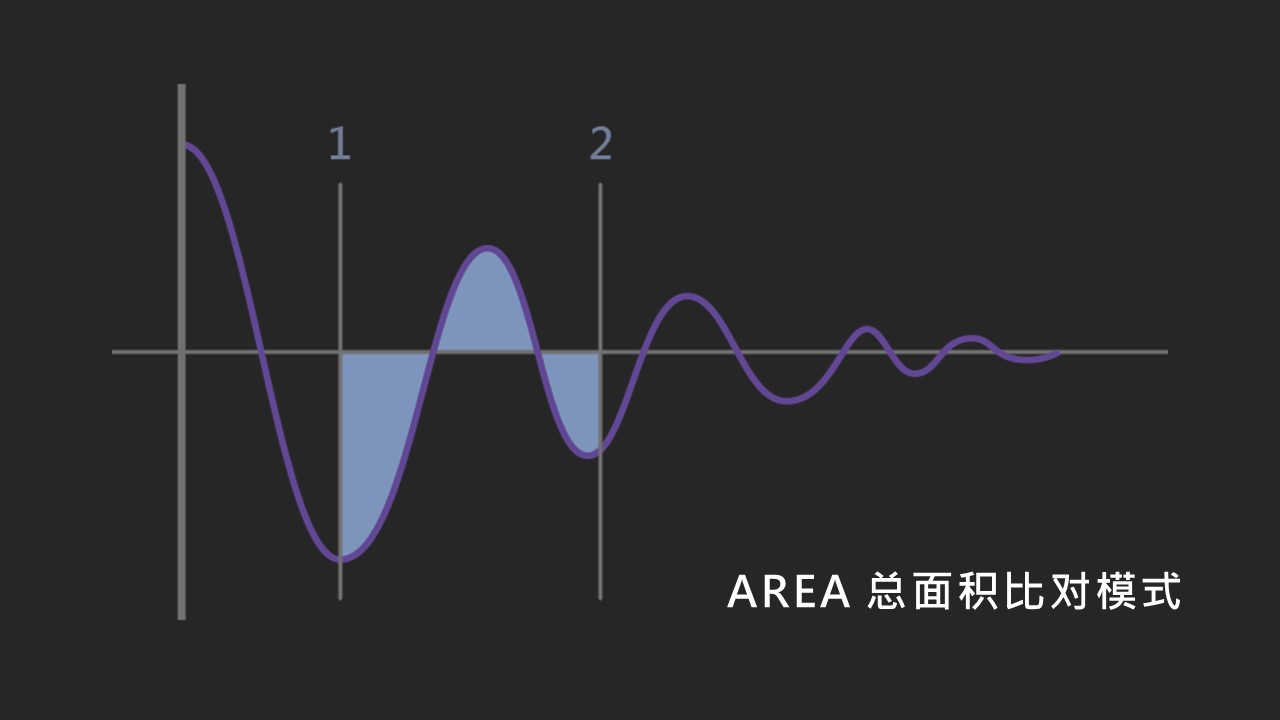

总面积差比对模式 AREA

于上图1-2范围内进行待测线圈波形面积比对,当待测物发生层间短路时,由于线圈能量损耗增加,谐振阻尼系数变大,谐振振幅会变小,总面积跟着变小,是检查层间短路最基本的参数。

以%表示,判定能量损耗的差异性

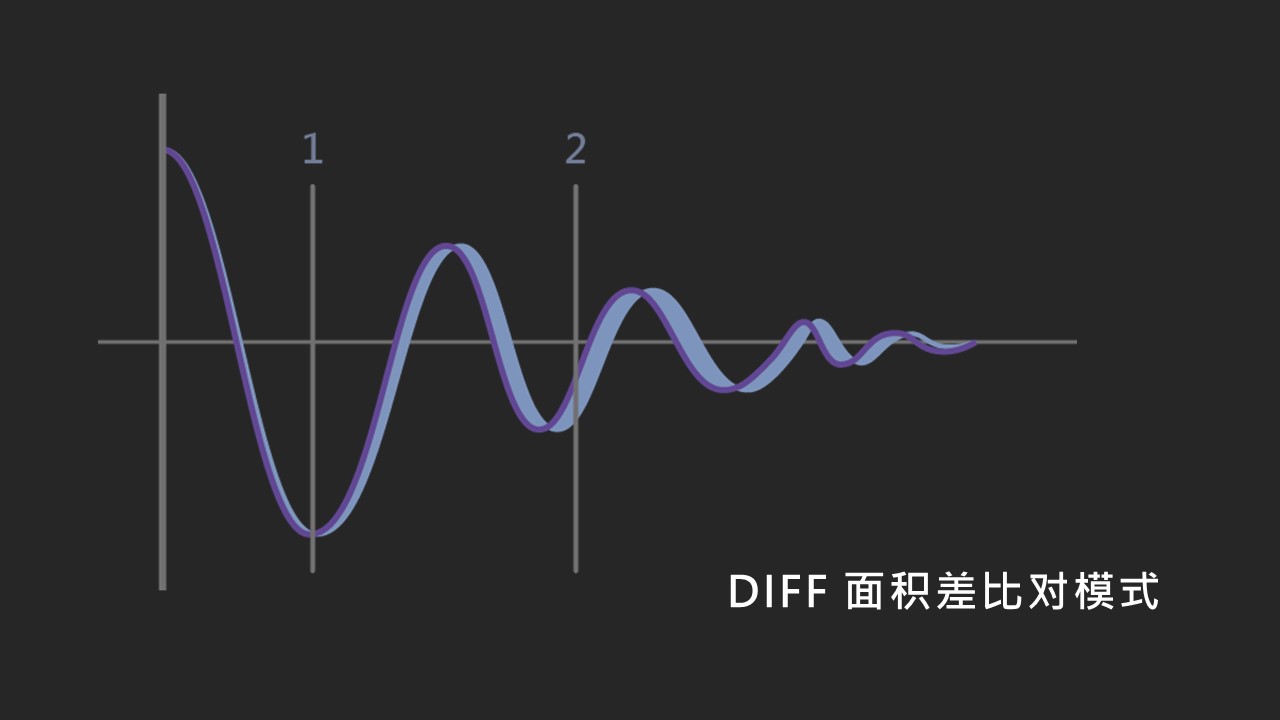

面积差比对模式 DIFF

将标准样品与待测产品两者波形点对点面积之相异处加总则称为「面积差」。

当待测物发生匝间短路时,电感变小(类似变压器次极圈短路时,初极圈电感会变小),造成后段波形振荡频率发生变化,谐振波形相位改变,面积差随之改变。

藉此比较电感值的差异性

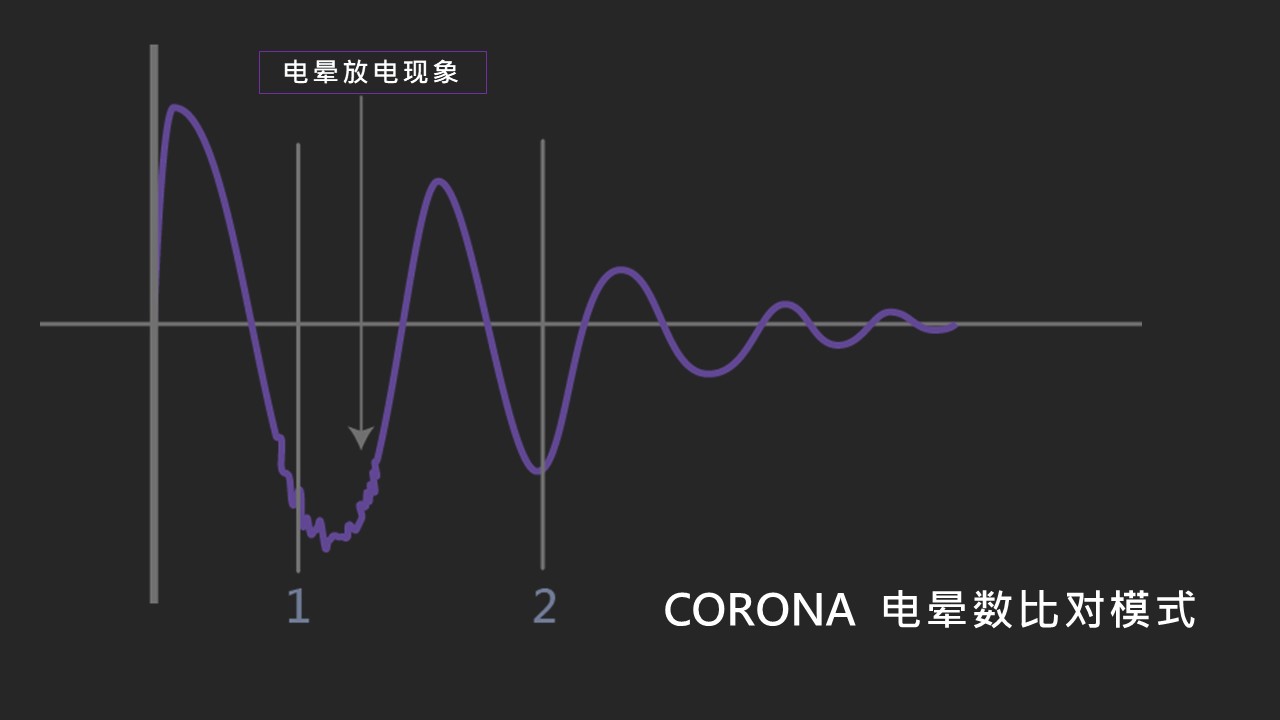

电晕数比对模式 CORONA

绕组线圈于高压脉冲测试中,自身绝缘系统损坏而产生尖端放电,透过波形显示放电曲线中出现电晕的现象,此功能可统计电晕发生的次数根据其偏差程度进行判定。

可用于检测线圈内部绝缘质量是否有局部放电现象

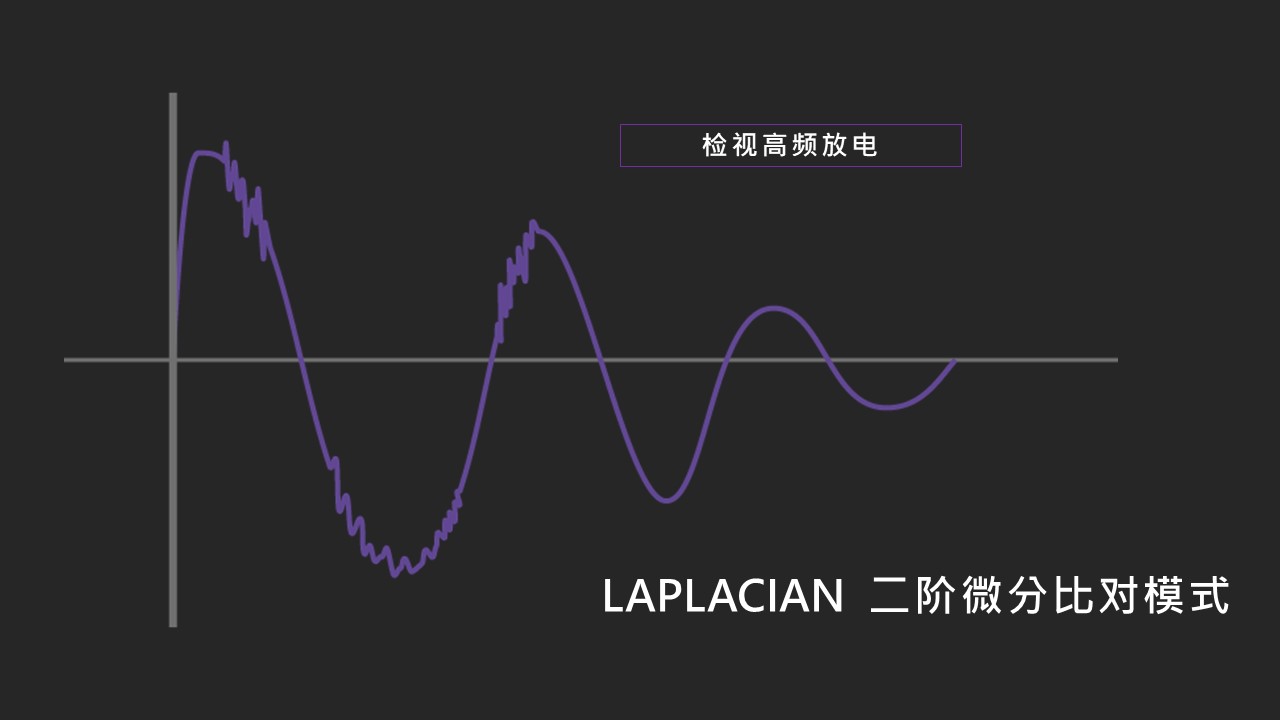

二阶微分比对模式 LAPLACIAN

线圈绝缘质量不良在高压冲击下产生放电,引起振荡波形快速变化,透过7750 二阶微分演算方式进行比对。

可用于检测焊接不良降低绝缘性能的问题


7750功能介绍

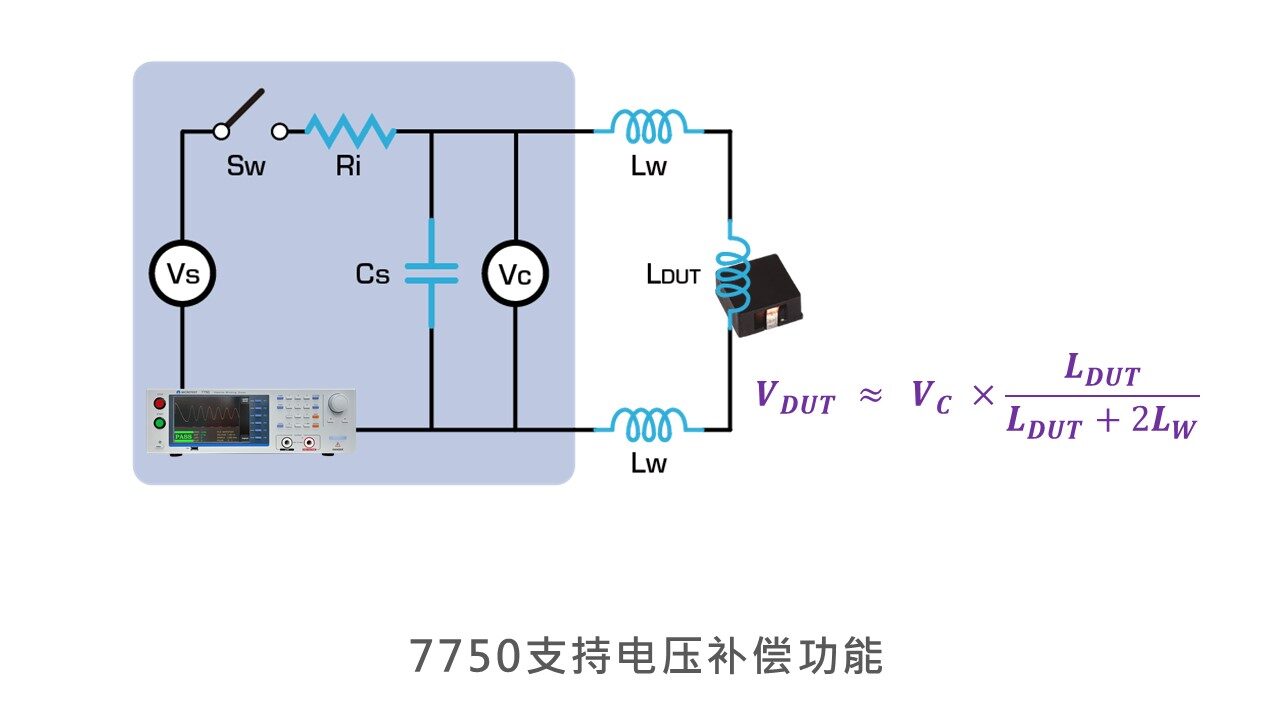

电压补偿功能满足低感量产品测试

为了降低自动线检测时受过高的配线阻抗造成电压分压于测试在线,促使实际输出的电压低于设定的电压值,造成漏检不良品的质量疑虑,7750支持电压补偿功能,提升检测精度与降低误判的风险。

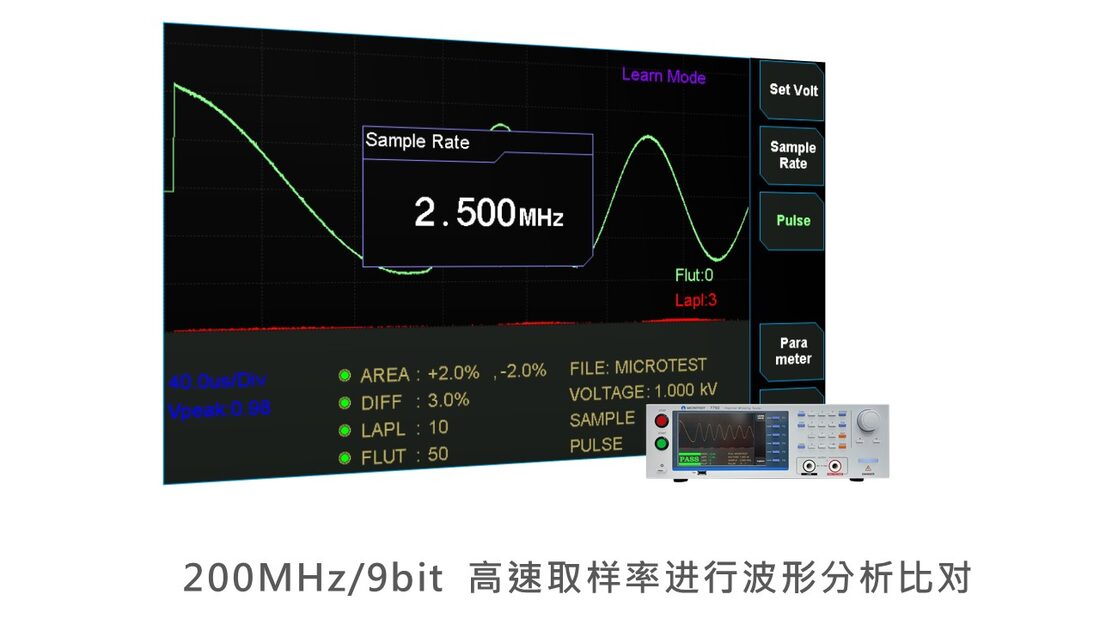

高速取样率进行波形比对分析

高达200MHz取样率,支持四种波形比对模式,施加脉冲数******可达32

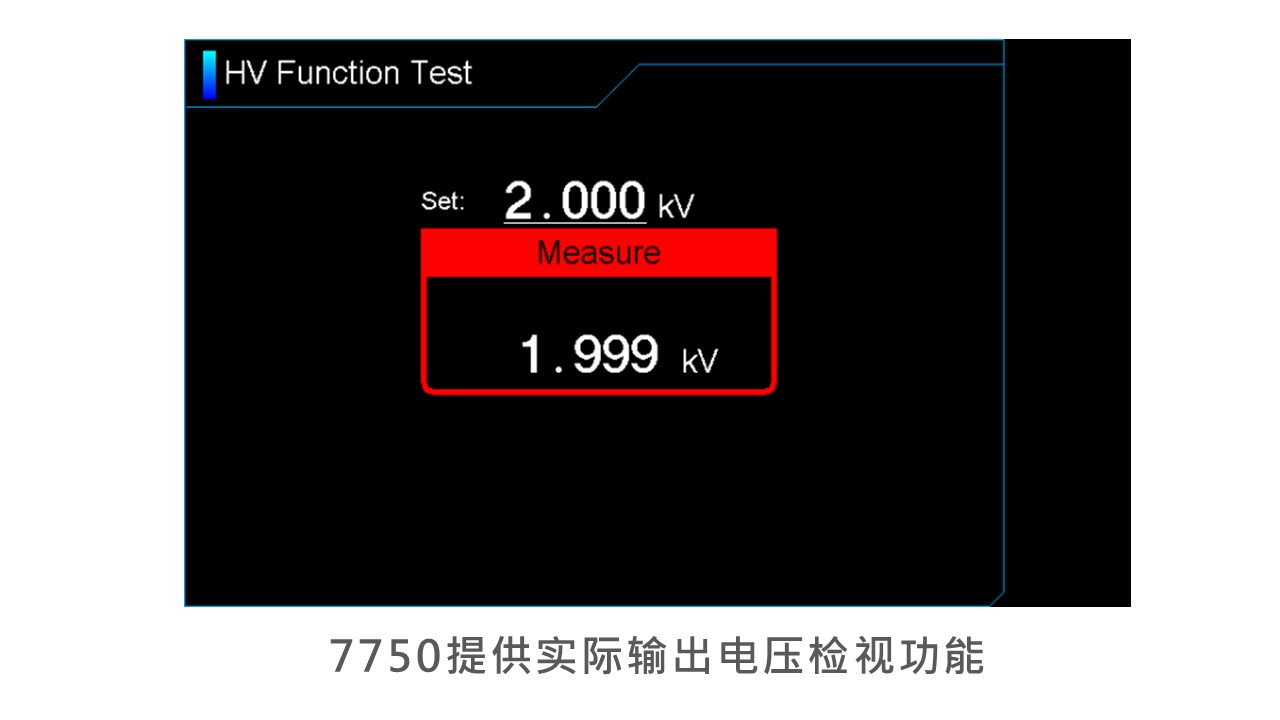

提供实际输出电压检视功能



配件


标准配件


电源线

2端点高压端子测试线夹


选购配件


RS-232连接线

远程控制线


资料下载

下载资料 1(PDF)

🎬 产品视频

7750 新一代高速高采样线圈匝间短路测试仪 7750
