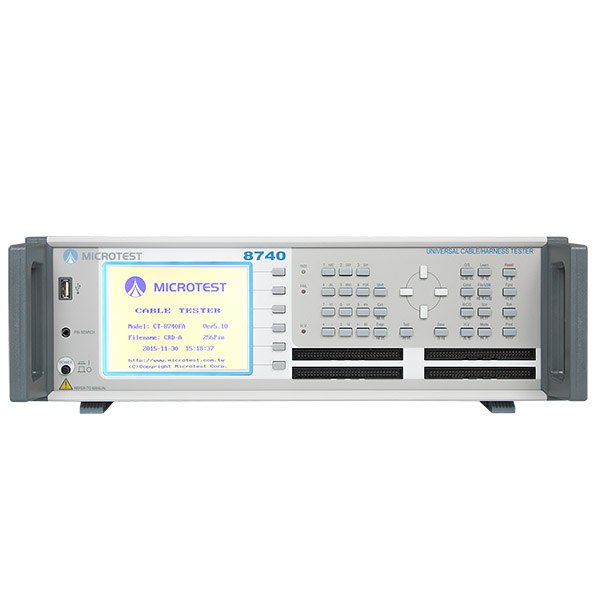

线束测试仪 8740

型号:8740
🔧 我要报修 🧰 保养申请 我要询价

用途场景

研发 实验室研发、新产品开发、技术研究
生产 生产线检测、工艺控制、制造过程监控
品控 质量检验、来料检测、成品测试
合规认证 计量检测、仪器校准、精度验证
教学实训 教学实验、技能培训、实训演示
维修 设备维修、故障诊断、维护保养

规格参数

功能亮点

  • 测试点数128/256/512 点数
  • 测试设定档案数达 500 组以上
  • 支援 BAR Code 扫描与列印测试资料
  • 短断路端点判断及单边测试
  • 元件测试 ( 电阻、电容、二极管)
  • 导通阻抗、瞬间导通、断短路、瞬间断短路、快速瞬断测试
  • 安规测试 (AC 高压 / 漏电流、DC 高压 / 漏电流 、绝缘阻抗 )
  • 多物测试 ( 多组产品测试 ):标准 4 个 / 扩充后 14 个
  • USB Host 接口可存测试档案和结果,并可更新软体

参数规格


型号

8740FA

8740NA

8740N

测量方法

二线式

测量点数

128/256点

128/256/512点

AC高压

100-1000V

100-700V

-

DC高压

50-1500V

50-1000V

50-1000V

测试项目

导通阻抗

100mΩ-52Ω

瞬间导通

100mΩ-52Ω

AC 高压漏电流

0.01mA-5mA

DC 高压漏电流

0.1µA-1000µA

IR絕緣阻抗

0.1MΩ-1.2GΩ

高压输出精准度

±5%

高压量测精准度

±5%

高压量测时间

0.01秒

短断路

瞬间断短路

快速瞬间断路

1kΩ-100kΩ

单边测试

支援

短断路端点判断

支援

电阻

100mΩ-2MΩ

电压信号2.4V(固定)

电流信号30mA

电容

10pF-3µF

频率信号AUTO檔位 (不可调)

48Hz/480Hz/4.8kHz/48kHz

电压信号1.2V(固定)

二极管

0-7V

进阶功能项目

可程序化连续测试/自动找点/自动诊断

测试扫描模式

自动/手动/外部

量测讯号

低电压量测讯号

储存内存

更多可储存500组测试配置文件案

控制面版

系统/快速/编辑/功能按键群组

指示器

Pass/Fail (LED) /红绿指示灯/画面显示/声响

电源需求

固定电压 115/230 Vac ±10%

频率 60/50Hz

界面

RS-232, USB Host, Print, Remote

启动方式

手动、自动、Remote Control

液晶屏幕显示

320*240 分辨率图形液晶显示

操作环境

温度:0℃-40℃ 湿度:RH≦75%

外观尺寸

(W*H*D)

8740 (128):435x145x406mm

8740 (256):435x145x406mm

8740 (512):435x190x406mm

重量

8740 (128):8.44kg

8740 (256):9.3kg

8740 (512):14kg








应用测量

应用于线束/连接器/线路板电性检测



应用于线束/连接器/线路板电性检测

‒线束/连接器常于剥线或压接端子制程中,因制成不良导致绝缘品质不良

‒剥线容易破坏绝缘层

‒导体伸入至线束功能区内

‒绝缘包筒刺破线皮

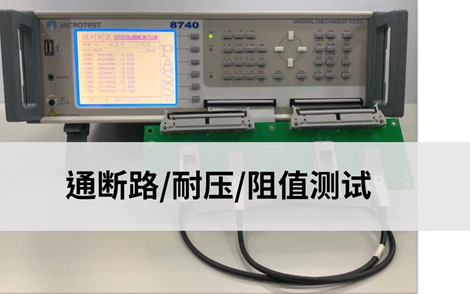

利用线材测试仪进行导通、短断路与绝缘耐压测试,确保线束质量

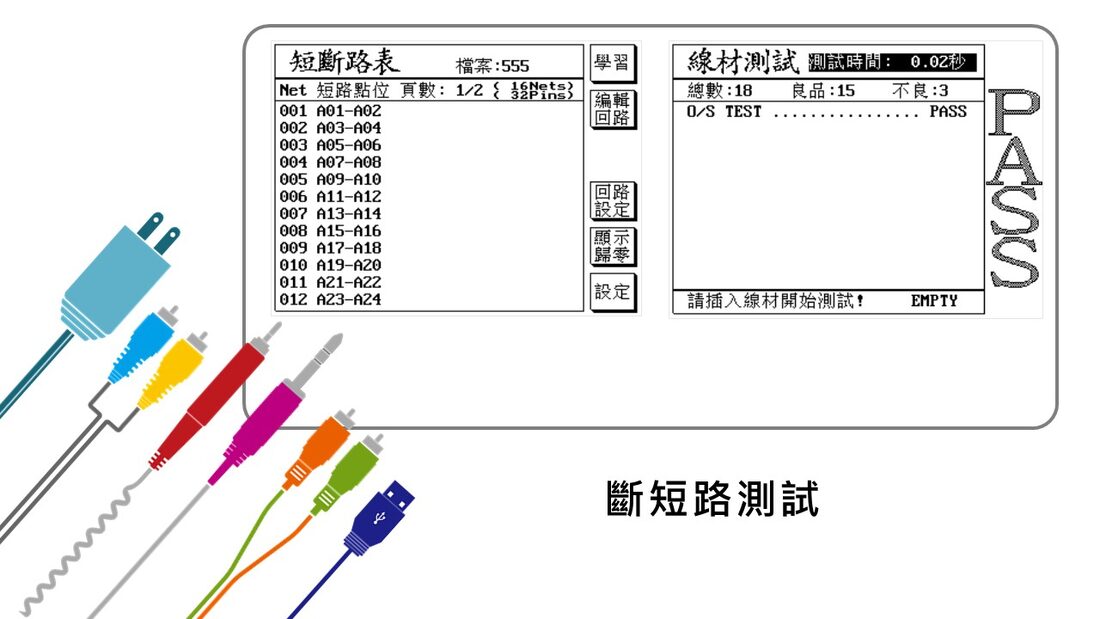

8761短断路测试2KΩ~100KΩ






确保线材连接器接点是否有无功能上的问题

开路/断路

在电路中应原本要连接却没有连接的状态或连接电路某处确已经断开不良

短路

电路的两端或电路与电路之间不应该有连接的端点,却被连接在一起的不良

利用瞬间短断路测试功能把关线束是否有间歇性导通不良的问题

确保线材连接器接点是否有间接性短路/开路的问题

可打开线束测试仪的瞬间短断路测试功能

检测电路间已有一处断裂,但其仍连接触着,或线路与连接地方偶有接触或偶未接触

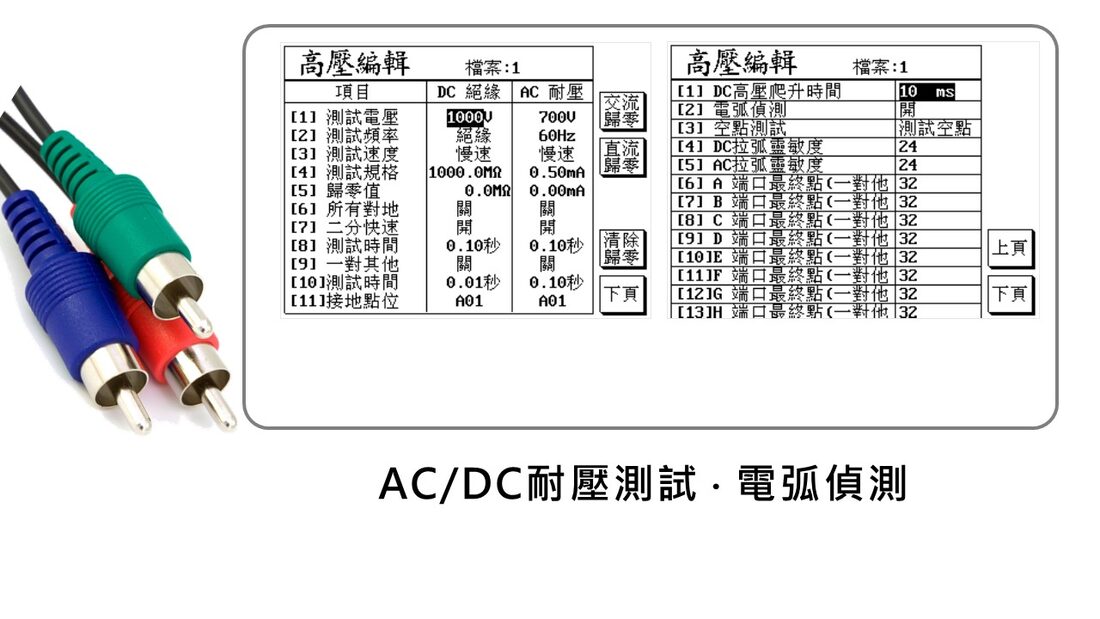

线束/连接器进行安规耐压测试





对线材连接器施加一个稳定高电压进行测量,目的确保待测物之耐压能力与绝缘品质

绝缘测试

测试结果以绝缘阻抗值判定,绝缘阻抗是反应绝缘材料性能一项重要电气参数

绝缘阻抗不良可能会发生高压下待测物被击穿或漏电流

电弧侦测 (Arc Test)

许多车用或军工应用的精密产品是不容许高压下出现电弧的现象



单边测试功能

当待测物线材一端有连接器,另一端没有连接器时可利用单边测试模式

此时,仪器提供学习与归零的功能,可快速确认哪些点位是空PIN那些点位已焊在连接器上



多物同测达到最高产能测试

为了满足自动化产线快速测试高产能需求

可搭配多组同测模块讯号盒输出PASS/Fail

达到一次同时测多组线束连接器,至多支持14组分类信号输出



配件


标准配件

-电源线

-使用手册电子档光盘

-电子线 (AK-8600F2)8740FA

-灰色排线 (AK-8600F2)8740NA/8740N

-8730J2

-探棒

选购配件

-电脑连线软体

-远端控制线

-校验治具组 (KB-8730K1)

-电流源扩充盒 (FX-000C27)

-多物同测扩充盒 (F874001)

‒FX-000C16

‒FX-000C18

‒万用治具板(FB-8600M1)

-联网治具

-脚踏开关 (760001)

‒印表机
