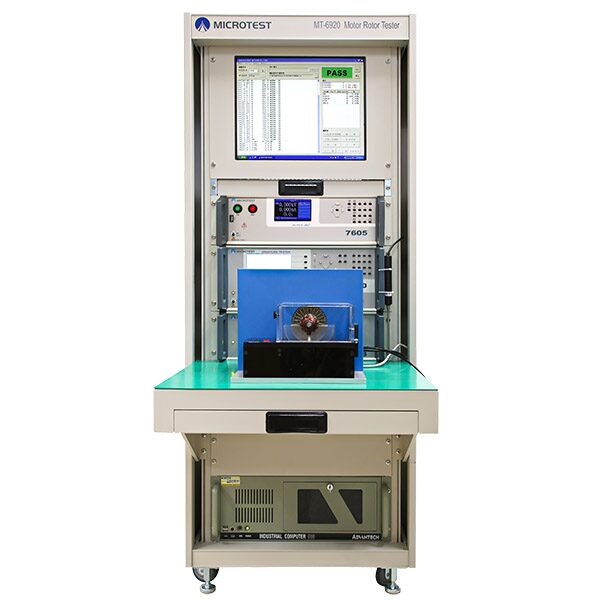

马达转子测试系统 6920

型号:6920
🔧 我要报修 🧰 保养申请 我要询价

用途场景

研发 实验室研发、新产品开发、技术研究
生产 生产线检测、工艺控制、制造过程监控
品控 质量检验、来料检测、成品测试
合规认证 计量检测、仪器校准、精度验证
教学实训 教学实验、技能培训、实训演示
维修 设备维修、故障诊断、维护保养

规格参数

功能亮点

  • 完成耐压绝缘阻抗、线圈层间短路、直流电阻 ( 含温度补偿 )、焊接电阻
  • 四线式直流电阻量测
  • 储存档案更多至 100 组
  • 波形比对,可检测出绕线层间短路不良
  • 可加购电脑连线软体,全面採集分析量测数据
  • 电弧侦测功能检测线圈是否有细微的放电现象
  • 採用可程式脉衝电压,安全低能量检测,不损坏线圈
  • 6920 线圈层间短路为主机,所有设定在主机上即可完成

参数规格


型号

6290

直流电阻

量测范围

0.1mΩ-100kΩ

(含温度补偿)

焊接电阻

量测范围

0.01mΩ-1Ω


直流电阻

稳定精度

低阻:0.1mΩ-1Ω ±(0.2%±1mΩ)

高阻:1Ω-100KΩ ±0.1%

量测方式

四线式

通道数

24/48

耐压测试

AC输出电压

100V-3000V

DC输出电压

100V-3000V

绝缘阻抗

输出电压

100V-1000Vdc

AC漏电流

0.001mA-10mA

DC漏电流

0.001mA-5mA

绝缘阻抗范围

1-9999MΩ

电弧侦测

侦测档位从0-9

测试时间

0.1-99.9s 连续可调

稳定精度

±(3% 为设定值+5V)

线圈层间短路测试

脉冲电压

(可程式)

200V-3000V

脉冲电压

精准度

±2%

波形比对

总面积比对

面积差比对

波形比对

颤抖数

电晕数

量测接点

依客户产品槽数而定(治具)

指示器

PASS / FAIL 画面显示 / 声响判断

电源需求

电压 90-132Vac 或 198-264Vac

界面

RS-232

内建储存

可重复存100组

启动方式

手动、RS-232

操作环境

温度:10℃-40℃ 湿度:20-90%RH

液晶屏幕显示

4.3吋TFT, 彩色显示(480*272) (7605)

5.7吋TFT (320*240) (6920)

外观尺寸

(W*H*D)

435x145x522mm (7605)

435x190x522mm (6920)

435x145x522mm (6908)

重量

14 Kg(7605) 、15 Kg(6920) 、7Kg(6908)


应用测量

检测马达转子线圈的安规耐压测试



漏电流的量测方式

透过耐压测试仪进行漏电流与绝缘测试,仪器一端接至线圈绕组另一端接至硅钢片

输入一组电压值,进行漆包线线圈与硅钢片之间的漏电流大小以及绝缘阻值(V= iR)

利用AC电压与DC电压对被测产品施加高电压下

被测物所产生的漏电流与标准规范值进行比较

电弧侦测

绝缘材料的内部或表面会因高电压测试的状态下产生电气特性的放电

原因是绝缘材料已失去原先好的绝缘性能,导致被测物出现暂时性或非连续性放电

电弧侦测是一种几何状非一个常量的测试

并且会因为检测器之间线路的阻抗或分布电容导致电弧所侦测的电流对时间的变化率受到影响

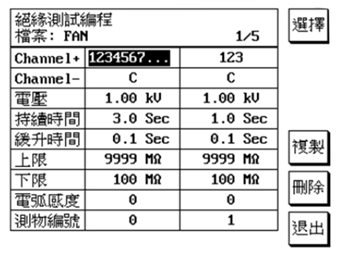

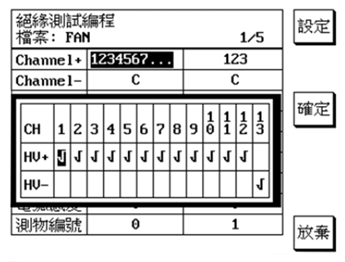

绝缘阻抗的量测方式

进行绝缘阻抗测试的方式与耐压测试很像,耐压测试以漏电流大小判定

绝缘测试以电阻值为判定,通常为MΩ以上

主要是量测被测物两个端点之间及及其与外围连接一起的各项关联网络所形成的等效电阻值



检测马达转子线圈的匝间短



进行绝缘阻抗测试的方式与耐压测试很像,耐压测试以漏电流大小判定

绝缘测试以电阻值为判定,通常为MΩ以上

主要是量测被测物两个端点之间及及其与外围连接一起的各项关联网络所形成的等效电阻值

检测马达转子线圈的匝间短路

马达线圈匝间不良的质量危害

随着电器产品不断提高电压下,马达在长期运行工作中

其马达线圈漆包线有内部薄弱部位,可能因瞬间高电压/高电流发生了局部放电

促使线圈自身的绝缘性能变差,长时间严重的局部放电下可能发生击穿之危险

指的是马达绕组线圈是由很多匝线绕制而成,如果绝缘不好将造成迭加在一起的线圈之间会短路

简单而言即是此组绕组有一部份线圈直接被短路无法发挥电感作用

磁场就会和之前不同,不对称,也将会对剩余的线圈电流变大

将造成马达在运行中发生振动变大、电流增大、出力相对减小

短时间的耐压测试无法真正试验马达线圈的寿命性,故需要进行局部放电的性能

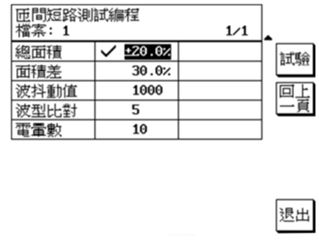

匝间短路的检测技术

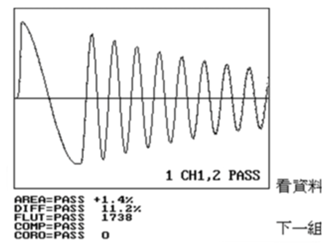

检测绕组线圈匝间短路的量测技术是利用『脉冲电压与波形比对』

此脉冲电压属非破坏性/瞬间电压施加于绕组线圈的两端

在不破坏被测物绕组线圈的条件下检测其电气特性

透过标准质量的标准品线圈与被测物线圈比较『瞬间波形』进行质量判定


配件


标准配件

-电源线

-使用手册电子档光盘

-排线组立

-测温棒

-高压线(红、黑)

-脚踏开关

-香蕉插头连接线

-RS-232连接线

选购配件

-电脑连线软体

-客制化测试治具

-客制化机柜


资料下载

下载资料 1(PDF)
