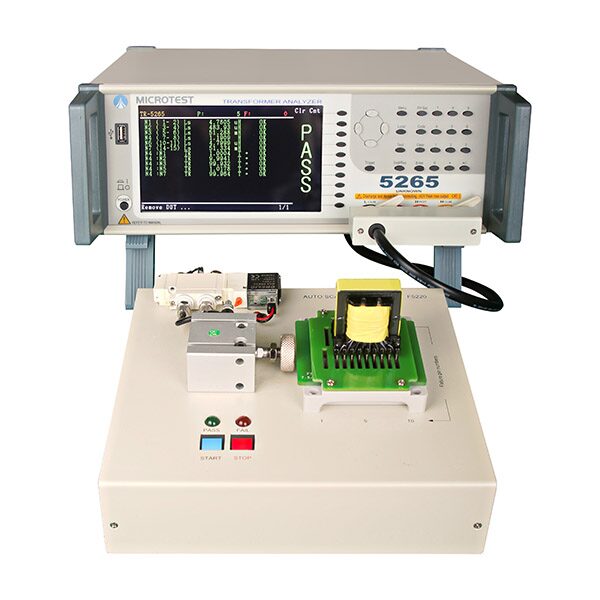

变压器测试仪 5265

型号:5265
🔧 我要报修 🧰 保养申请 我要询价

用途场景

研发 实验室研发、新产品开发、技术研究
生产 生产线检测、工艺控制、制造过程监控
品控 质量检验、来料检测、成品测试
合规认证 计量检测、仪器校准、精度验证
教学实训 教学实验、技能培训、实训演示
维修 设备维修、故障诊断、维护保养

规格参数

功能亮点

  • 0.1% 基本精确度
  • 内建 LCR Meter
  • 开路、短路校正功能
  • 同时显示四种组件参数
  • 可搭配气动测试治具
  • 1 00mA 直流偏置测试 (F5620)
  • USB Host 存储数据与截取测试画面
  • 应用于电子变压器、通讯变压器等测试

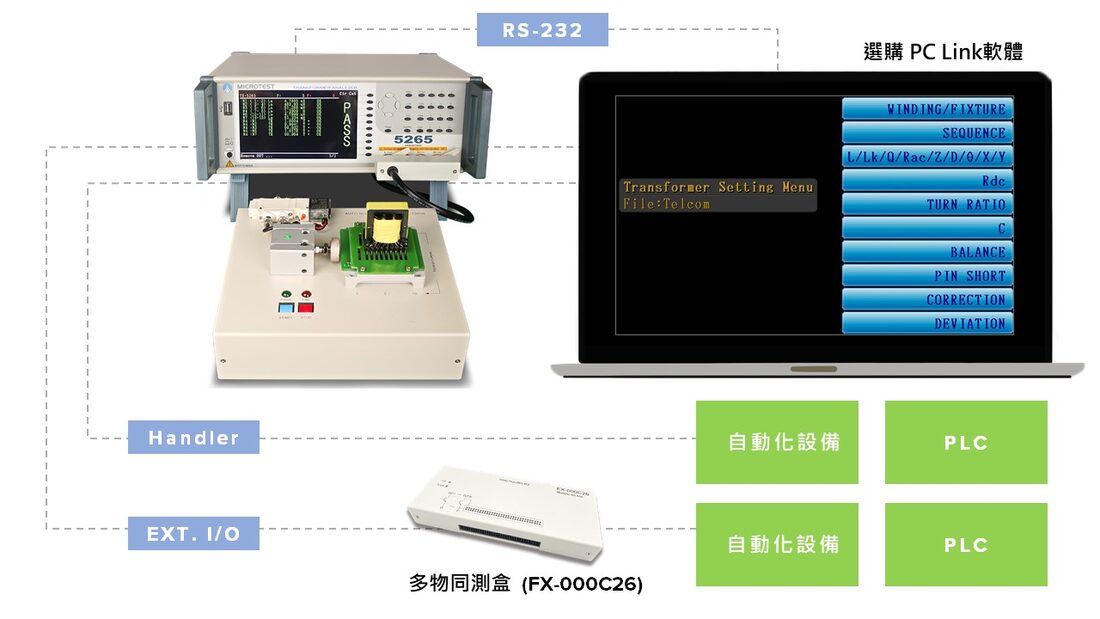

  • 支援 RS-232、Handler、LAN、USB Host 等界面

参数规格


型号

测试频率

5265

10Hz-200kHz

5266

10Hz-500kHz

5267

10Hz-1MHz


测试参数

显示范围

基本精准度

(AC 参数为1KHz)

L, LK

0.1nH-9999.99H

0.1%

速度25ms

C

0.00001pF-999.99mF

0.1%

速度25ms

Q,D

0.00001-99999

0.0005

速度25ms

Z,X,R

0.00001Ω-99.9999MΩ

0.1%

速度25ms

Y

0.01nS-99.9999S

0.1%

速度25ms

θ

-180°-+180°

0.03°

速度25ms

DCR

0.1mΩ-99.999MΩ

0.1%

速度25ms

Turn-Ratio

0.1-99999.9 turns

0.5%

速度50ms

Pin-Short

12 pairs, between pin to pin

速度15ms

测试通道数

20

测量频率分辨率

五位数

AC测试信号位准

10mV-2Vrms

圈数比频率

50Hz-200kHz

输出阻抗

100Ω

直流偏置电流

治具 (F5620)

100mA

量测参数

电感/阻抗/电容/电抗/电导/电纳/导纳

交流电阻/品质因子/损耗因子/相位角

直流电阻/漏感/圈数比/平衡/短路


量测模式

LCR测试+变压器测试

等效电路

串联、并联

校正

开路、短路

内建储存

128组测试档案

USB Host

存档组数取决于USB容量大小

触发测试方式

自动、手动、外部

界面

RS-232、Handler、LAN、USB Host、EXT. I/O

电源需求

电压 98Vac-132Vac 或195Vac-264Vac

频率 47-63Hz

液晶屏幕

7吋TFT, 彩色显示(800*480)

操作环境

温度:10℃-40℃、湿度:20-90%RH

外观尺寸(W*H*D)

344x145x343 mm

重量

9Kg

应用测量

526X测试频率范围10Hz~1MHz,一机完成变压器重要参数

5265 测试频率范围10Hz~200kHz

5266 测试频率范围10Hz~500kHz

5267 测试频率范围10Hz~1MHz

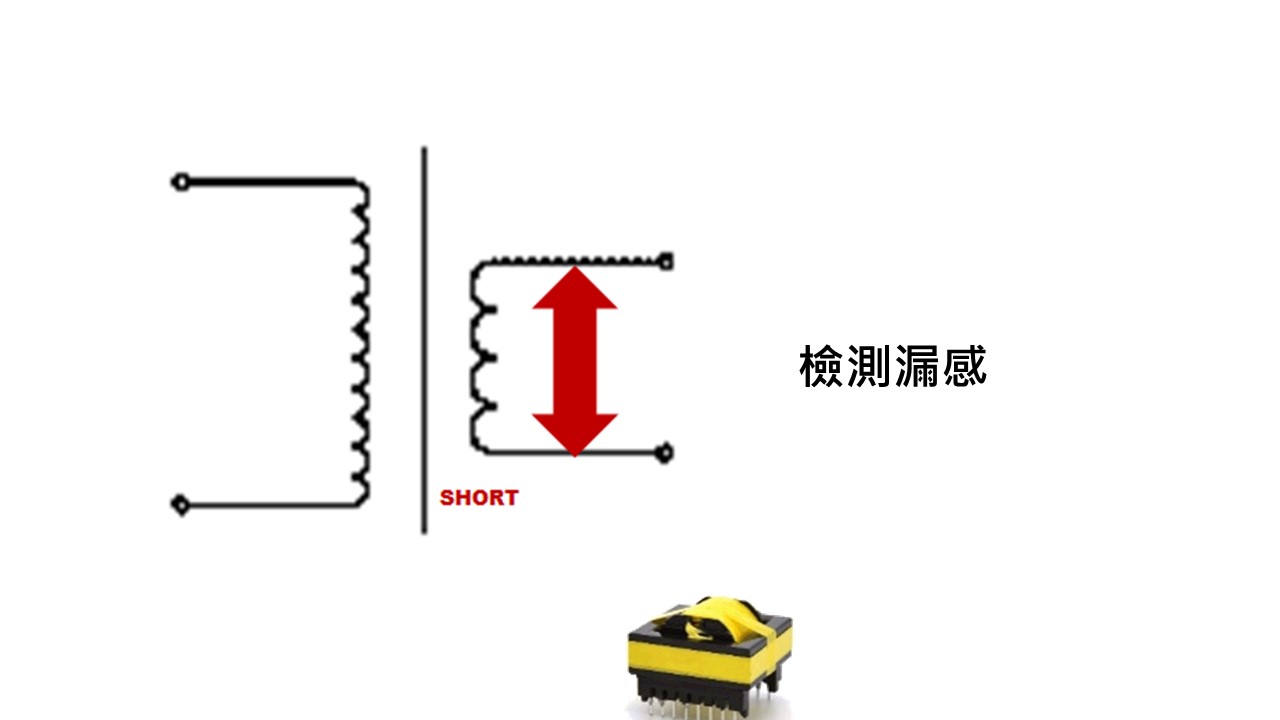

一机测试变压器重要参数与漏感

因部分初级线圈产生磁通, 可能不会交连至次级线圈造成漏磁现象

对变压器而言漏感会引起电压尖峰,漏感状态为绕组串联

可先将次级线圈进行短路,利用 5265 施加频率与电压测量漏感

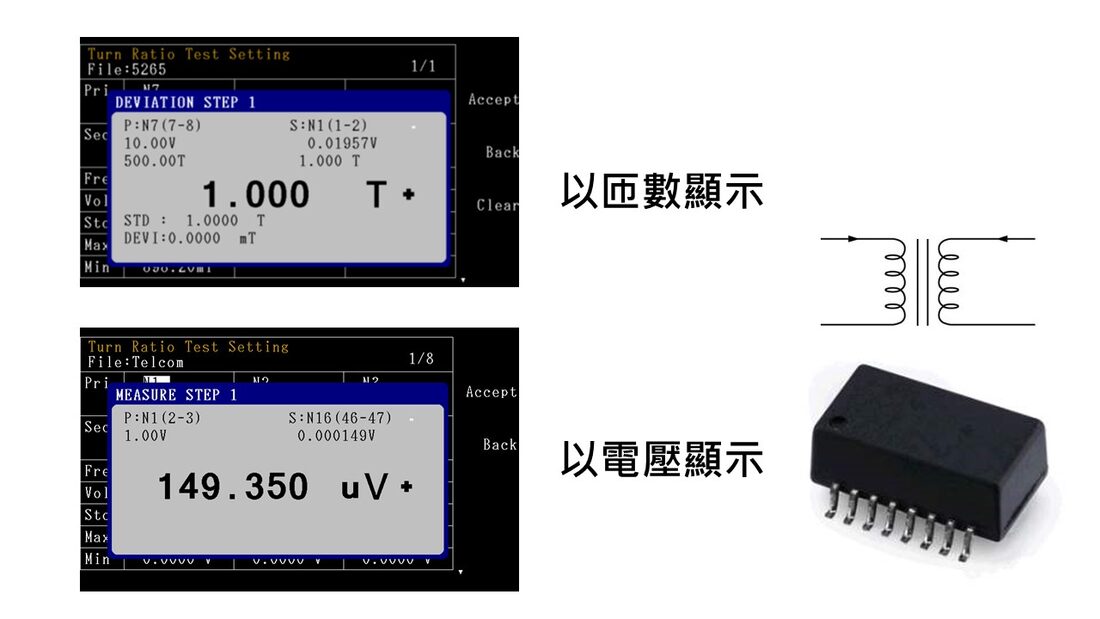

电感法 / 电压法量测圈数比功能






在电路中变压器担任电压转换的重要组件

利用初级线圈与次级线圈的圈数比达到升高电压或降低电压

变压器测试仪提供『电压法』与『电感法』量测圈数比

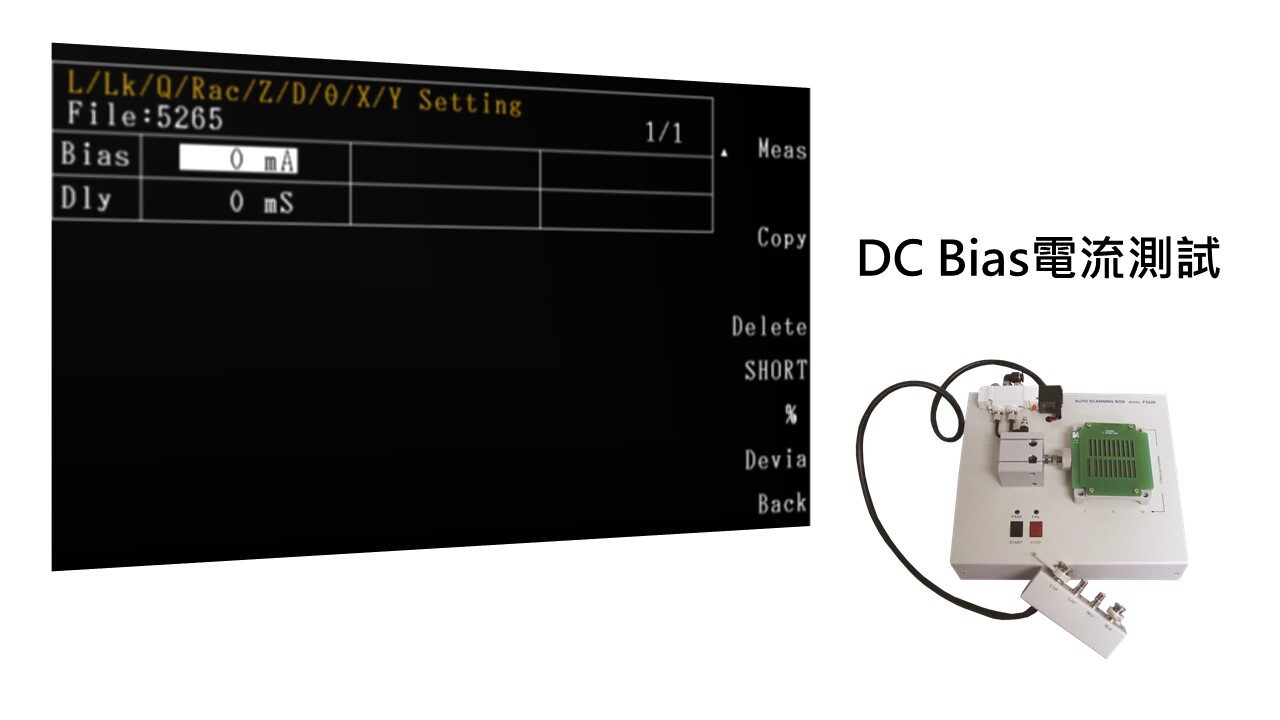

100mA 直流偏置电流测量功能






对变压器施加直流偏置电流进行测量,目的确保变压器避免过热发生烧毁

在通讯变压器规范中经常被要求检测 8mA 直流偏置

目的即是把关通讯变压器抑制电磁干扰的质量能力


配件


标准配件

-电源线

-使用手册电子文件光盘

-F423501 (5265)

-F423901 (5266/5267)

-测试治具 (F5620)

-脚踏开关 (F522010)

选购配件

-计算机联机软件

‒RS-232 连接线

‒Handler Box


资料下载

下载资料 1(PDF)

🎬 产品视频

MICORTEST 5265 变压器测试仪-功能简介

变压器测电感值 品质因数 匝数比 漏感测试
