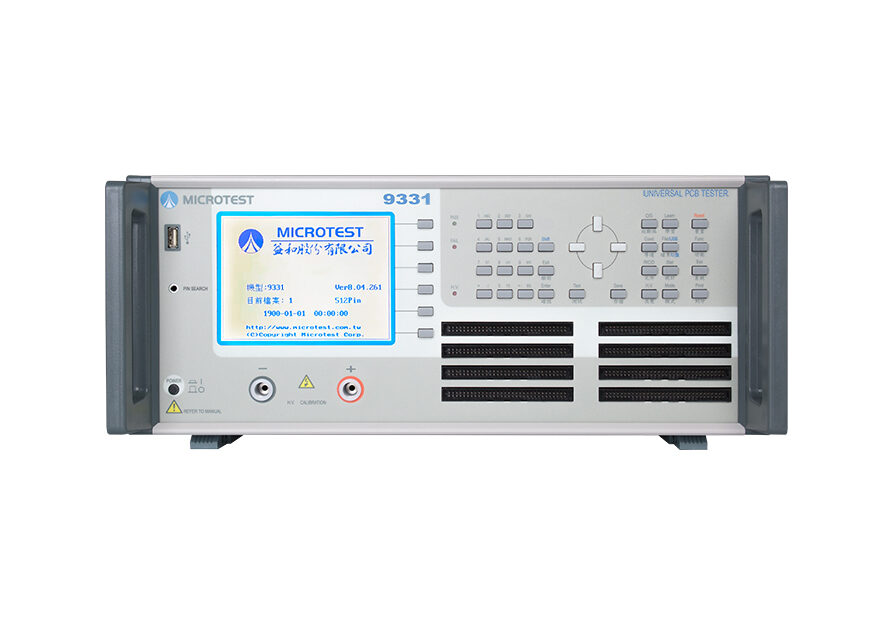

9331 泛用型PCB测试仪

型号:9331
🔧 我要报修 🧰 保养申请 我要询价

用途场景

研发 实验室研发、新产品开发、技术研究
生产 生产线检测、工艺控制、制造过程监控
品控 质量检验、来料检测、成品测试
合规认证 计量检测、仪器校准、精度验证
教学实训 教学实验、技能培训、实训演示
维修 设备维修、故障诊断、维护保养

规格参数

功能亮点

  • 测试点数 64/128/256
  • 测试设定档案数达 500 组以上
  • 四线式量测导通阻抗 1mΩ-52Ω
  • 支援 BAR Code 扫描与列印测试资料
  • 元件测试 ( 电阻、电容、二极管)

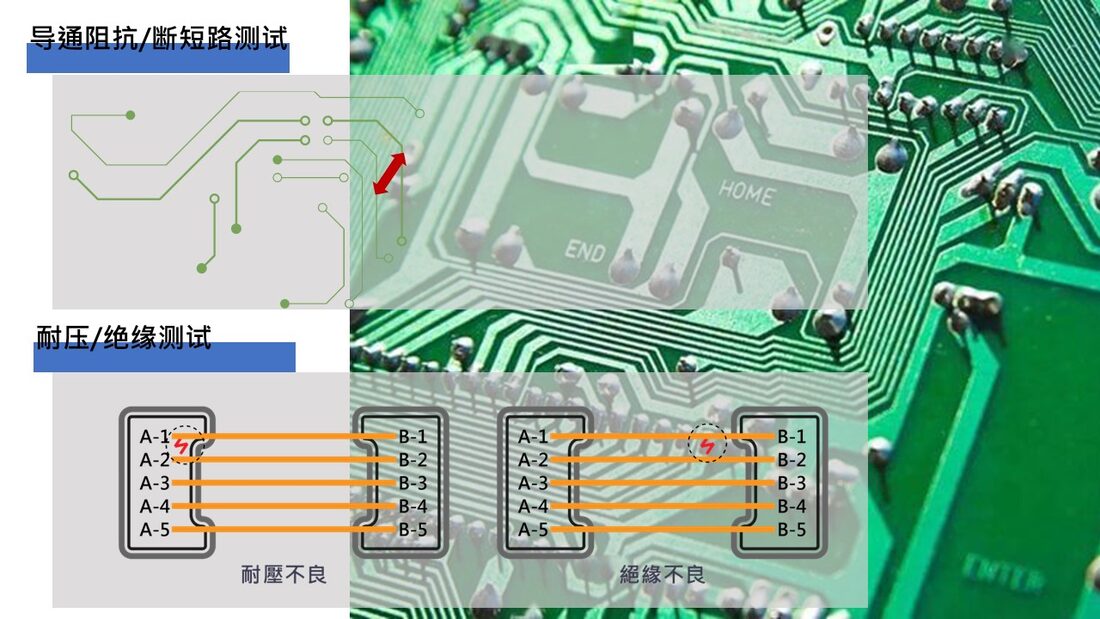

  • 导通阻抗、瞬间导通、断短路、瞬间断短路、快速瞬断测试
  • 安规测试 (AC 高压 / 漏电流、DC 高压 / 漏电流 、绝缘阻抗 )
  • USB Host 接口可存测试档案和结果,并可更新软体

参数规格

型号

9331FA

9331NA

9331N

测量方法

四线式

AC高压

100-1000V

100-700V

-

DC高压

50-1500V

50-1000V

50-1000V

测试点数64/128/256
64/128/25664/128/256

测试项目

导通阻抗

1mΩ-52Ω

瞬间导通

1mΩ-52Ω

AC 高压漏电流

0.01mA-5mA

DC 高压漏电流

0.1µA-1000µA

DC高压绝缘

1MΩ-1.2GΩ

高压输出精准度

±5%

高压量测精准度

±5%

高压量测时间

0.01秒-60秒

短断路

瞬间断短路

快速瞬间断路

1kΩ-100kΩ

单边测试

支援

短断路端点判断

支援

电阻

100mΩ-20MΩ

电压信号0.5-3V

电流信号10mA

电容

10pF-3µF

频率信号AUTO檔位 (可选)

48Hz/480Hz/4.8kHz/48kHz

电压信号0.3V-1.2V

二极管

0-6.8V

进阶功能项目

可程序化连续测试/自动找点/自动诊断

测试扫描模式

自动/手动/外部

量测讯号

低电压量测讯号

储存内存

更多可储存500组测试配置文件案

控制面版

系统/快速/编辑/功能按键群组

指示器

Pass/Fail (LED) /红绿指示灯/画面显示/声响

电源需求

固定电压 115/230 Vac ±10%

频率 60/50Hz

界面

RS-232, USB Host, Print, Remote

启动方式

手动、自动、Remote Control

液晶屏幕显示

320*240 分辨率图形液晶显示

操作环境

温度:0℃-40℃ 湿度:RH≦75%

外观尺寸

(W*H*D)


9331 (64):435x145x406mm

9331 (128):435x145x406mm

9331 (256):435x190x406mm


重量


9331 (64):8.44kg

9331 (128):9.3kg

9331 (256):14kg








应用测量

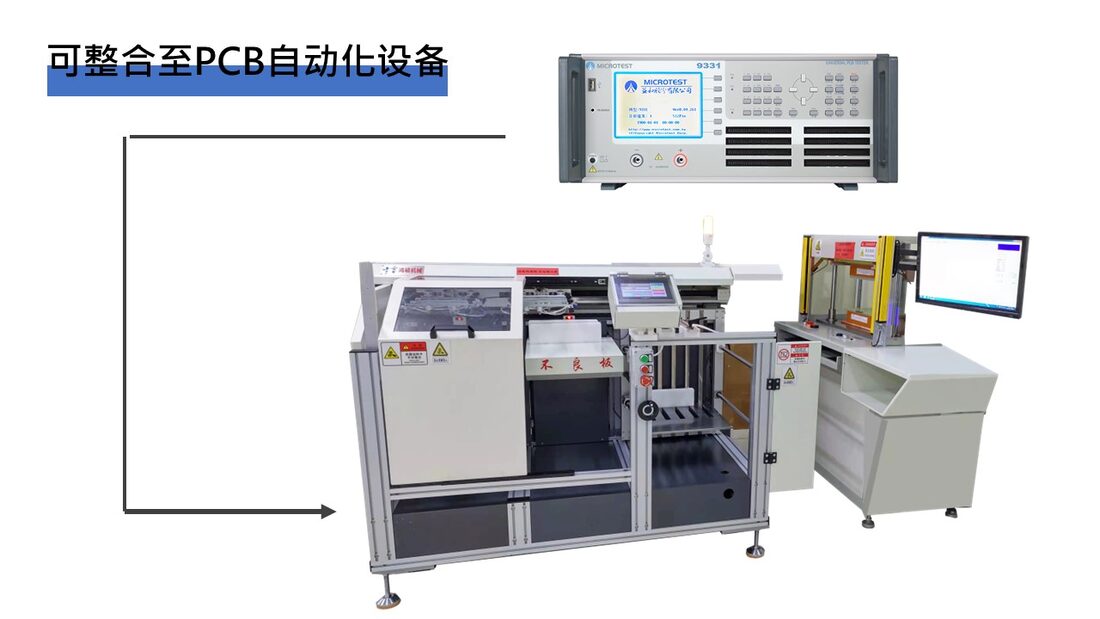

可整合至PCB自动化设备,提高检验效率

  • 测试单机提供控制指令搭配自动化设备

  • 系统化PC 连线软件,收集测试数据与报表分析

  • 自动手臂满足不规则外形PCB 测试、放板更稳定

  • 自动上下料,满足大批量生产,提高检验效率



PCB自动上下料测试机台

指标项目

参数范围

测版尺寸

Max.400*320*3mm

送板/收板速度

2S/Cycle

测试效率

800-1000pcs/h

待测板、PASS板堆叠高度

Max.400mm

机台尺寸(L*W*H)

1760*1000*1200mm

输入功率/输入电压/气源压力

1.5kw / AC220V ±10% / 6-8kg/ cm2




9331一机提供高压/低压整合测试

四线式导通、断短路、AC/DC 耐压、绝缘阻抗、电容值、电阻值

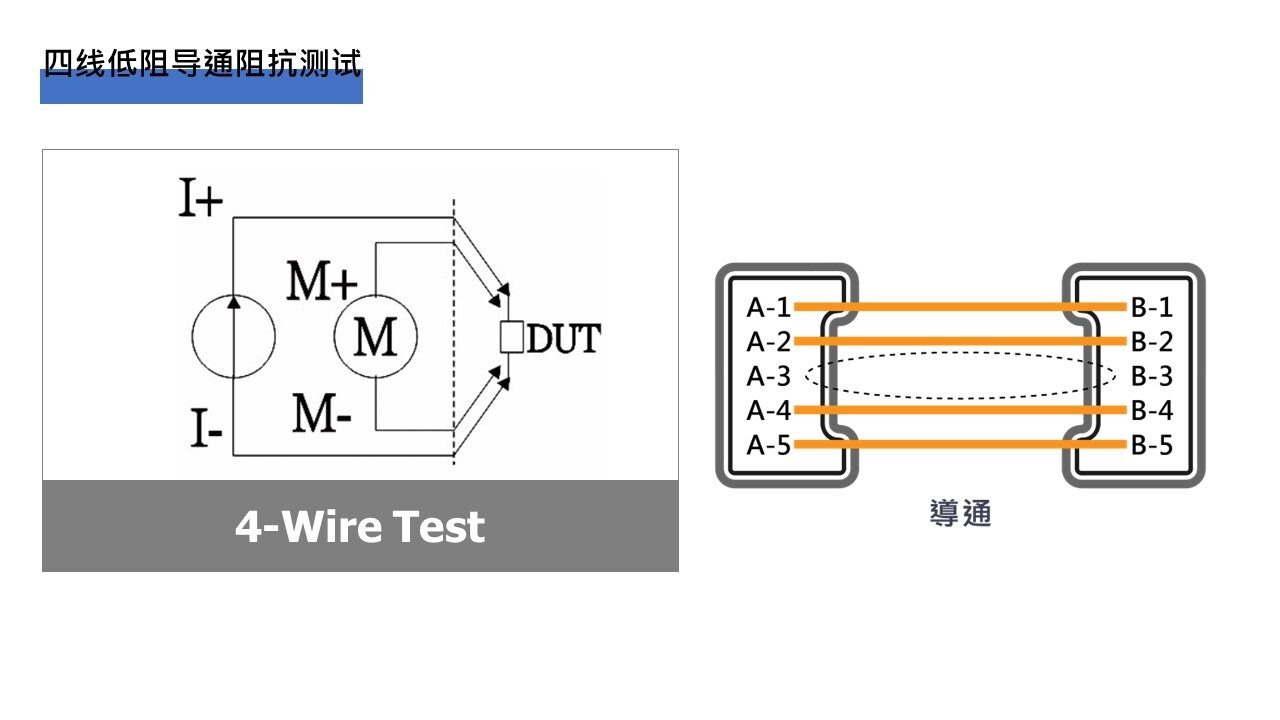

采用四线式量测技术

避免整体接线产生的误差,使量测阻抗更精密,达到低阻 1mΩ




配件

标准配件

-电源线

-使用手册电子档光盘

-电子线 (AK-8600F2)

-探棒

选购配件

-电脑连线软体

-远端控制线

‒印表机
