功能亮点
- DCR量测功能
- 更高频率响应10MHz
- 输出电流640A (6243H)
- 分析电感Isat/Irms电流
- 电流及频率扫描图形分析
- 强化的突破保护装置
- 正反向电流切换功能
- 可长时间持续更大功率输出
- 温升扫描功能，解决高温烧毁待测物的问题
- 透过阻抗分析仪经Handler接口直接操控
参数规格
DC偏流源测试系统 | |||
6632S+(支援等效电路分析) / 6632+ 系列 | |||
型号 | 6632S+6243H 6632+6243H | 6632S+6243 6632+6243 | 6632S+6223 6632+6223 |
频率响应 | 100Hz-10MHz | 100Hz-10MHz | 100Hz-10MHz |
输出电流Max | 640A | 320A | 120A |
消耗功率 | 640W | 640W | 320W |
电流源迭加台数 | 16 | 8 | 6 |
单台输出电流 | 40A | 40A | 20A |
正负电流切换 | ● | ● | ● |
电流精确度 | 0.000A-1.000A 1%+5mA 1.001A-5.000A 2% 5.001A-40.000A 3% | ||
磁饱和电流扫描 | ● | ● | ● |
温升电流扫描 | ● | ● | ● |
频率曲线扫描 | ● | ● | ● |
直流电阻测量 | ● | ● | ● |
阻抗分析仪型号 | 6632S/6632 | |
频率 | 10-1/3/5/10/20/30M/50MHz | |
AC测试信号位准 | 10mV-2Vrms | |
DC测试信号位准 | 1V(固定) | |
输出阻抗 | 25Ω、100Ω (可切换) | |
支援等效电路分析 | 选型6632S | |
参数项目 | R, X | ±0.000mΩ-9999.99MΩ |
|Y| | 0.00000μS-999.999kS | |
G, B | ±0.00000μS-999.999kS | |
θRAD | ±0.00000-3.14159 | |
θDEG | ±0.000° -180.000° | |
Cs, Cp | ±0.00000pF-9999.99F | |
Ls, Lp | ±0.00nH-9999.99kH | |
D | 0.00000-9999.99 | |
Q | 0.00-9999.99 | |
Δ | ±0.00%-9999.99% | |
Rdc | 0.00mΩ-99.9999MΩ | |
εr' εr'' | 0-100000 | |
µr' µr'' | 0-100000 | |
一般规格
等效电路 | 串联、并联 | |
校正 | 开路、短路、负载 | |
线长补偿 | 0 / 0.5 / 1 /2 (m) | |
分类功能(BIN) | ABS、ΔABS、Δ%、OFF | |
比较器 | 9级****** | |
多步列表测试功能 | 50组 (每组提供15个测试步骤) | |
内建存储 | 100组LCR Meter测试设定文件 、50组多步测试设定 | |
USB Host存储 | LCR Meter测试设定文件、多步测试设定文件、BMP图像、扫图画面及数据 | |
触发测试方式 | 自动、手动、RS-232、GPIB、Handler | |
电源 | 电压：88-264Vac | |
频率：47-63Hz | ||
操作环境 | 温度：10℃-40℃ | |
湿度：20-90%RH | ||
外观尺寸 | (W*H*D) 356x145x644 mm/6243H, 6243 337x145x525 mm/6223 | (W*H*D) 336x147x340 mm/6632 336x147x340 mm/6632S |
重量 | 20 Kg (6243H/6243) 15 Kg (6223) | 3.95 Kg (6632) |
液晶屏幕 | - | 7吋TFT, 彩色显示(800*480) |
界面 | RS-232、Handler | |
应用测量

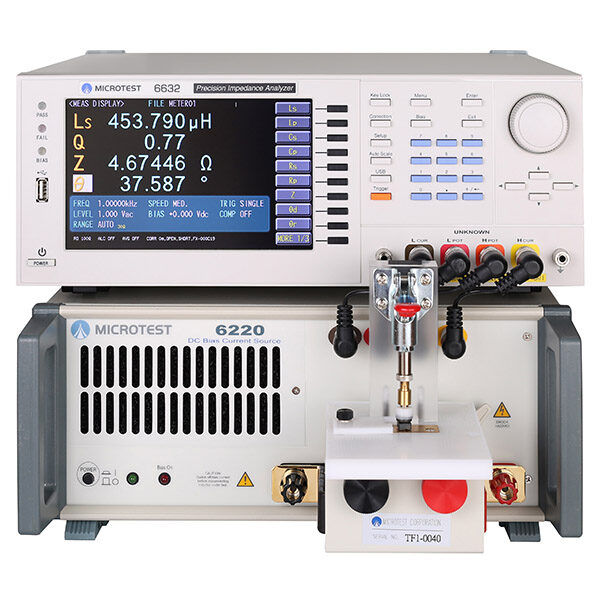

6632+6243H/6243/6223
频率响应100Hz-10MHz
输出DC偏置电流可到640A/320A/120A
DC偏流源测试系统是阻抗分析仪搭载DC偏流源，可分析电感器/线圈/铁氧体/铁芯等饱和特性，此外还提供相对导磁系数(μr)测试，分析磁性材料关键特性，本系统支持磁饱和电流与温升电流扫描分析，提供给研发工程师快速精准的电流曲线变化，导入生产线可选择电表模式/多步模式，量测结果以数值显示，同时支持PC联机软件存储测试数据或进行报表分析。
MICROTEST DC偏流源测试系统，精密验证电感器两项指标电流
Isat磁饱和电流
电感值的变化率之额定电流，指的是以电感值的下降程度为指标的额定电流规定，超出该范围可能会出现因为纹波电流的增加而导致电容或 IC 控制不稳定。
利用直流偏置电流源测试系统
可精密测试电感器施加DC电流下，电感下降程度%变化
可设定频率扫描叠加不同电流下电感量变化的比较
上图为频率从10kHz扫描至1MHz下，叠加5A、8A、10A不同DC偏置电流
(仪器会将前一次扫图结果保留在测试画面上)
在多步模式(List Mode)下，可编程施加不同DC偏置电流(5A/8A/10A)之下
量测电感值Ls
Irms温升电流
指的是电感器的应用额定电流，也称为温升电流，即产品应用时，表面达到一定温度时所对应 的 DC 电流。
通常电感器的温升电流 Irms规范在使电感温度上升 20 或 40 度的电流。
MICROTEST 温升扫描功能量测方式
是以IDC 值当作电感温升为Tr°C 时的直流偏置
依照铜导线的温度系数约为3,930 ppm
Tr 温升下其电阻值为RDC_Tr= RDC（1+0.00393Tr）
热阻越大意味着电感器流过负载电流时所产生的温升较高
MICROTEST DC偏流源测试系统内置导磁系数测试功能(μr' / μr'')
需选购磁性材料导磁系数测试治具FX-0000C8，采用电感法测量磁性材料的导磁系数
可选购等效电路模型分析
7 种不同的模型，结合不同类型的参数 ( 电阻、电感、电容 )，目的是用三个或四个元素对阻抗与频率特性进行建模。仿真自己的等效电路参数的阻抗轨迹值，然后将其与实际测量轨迹进行比较和参考自谐振频率 (SRF)。
配件
标准配件 |
-电源线 -网路线 -使用手册电子档光碟 - F6210 DIP治具 -黑/紅電流連接片(6210) |
选购配件 |
-电脑连线软体 - F6220 SMD治具 - FX-DB0001 SMD治具 - 6223/6210/6220 連接片 (短/長) - 6243/6240 連接片(短/長) -BNC+BNC連接線 |
