规格参数

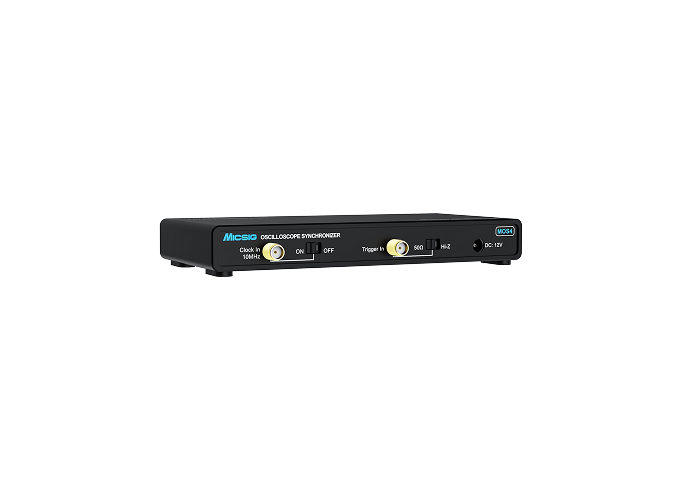

产品概述
产品优势
1.阻抗自适应：支持 50Ω 和高阻切换 2多设备级联同步：可实现 4 台示波器同步 3.高精度时钟分配：通道间时间偏差可控制在 <100p

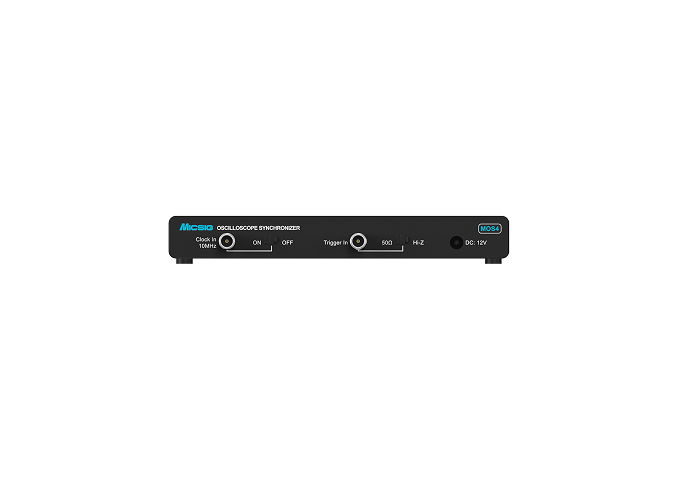

核心功能

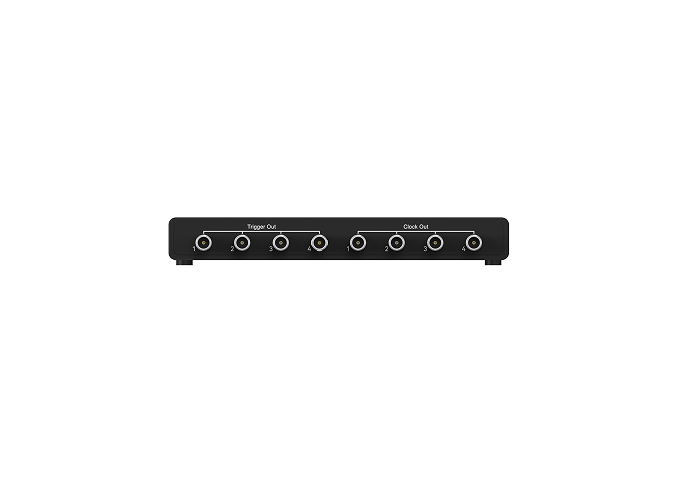

功能 1：同步器内置时钟发生电路，提供 10MHz 方波时钟信号，同时支持 1 路外部时钟输入，通过开关实现内外时钟信号源切换；并将时钟缓冲为 4 路输出，实现 4 台示波器时钟同步。 功能 2：支持 1 路外部触发信号输入，将外部触发信号进行快沿和电平转换后，缓冲为 4 路输出，支持 4 台示波器同步触发，实现 16 个通道信号同步采集。
参数表
| MOS4同步器 | ||
| Trigger out | 单脉冲方波 | 输出范围 1.55V-1.65V，典型 1.6V |
| Trigger in | 单脉冲方波 | 最小输入电压 500mV，范围 -5V~5V，可负载 50Ω 或高阻 |
| Clock out | 10MHz 方波 | 输出范围 430mV-470mV ，典型 450mV |
| Clock in | 10MHz 方波 | 最小输入电压 500mV，范围 -5V~5V，可负载 50Ω |
| 过冲 | ＜ 10% | |
| 电源参数 | 12V DC/1.5A | |
| 连接器类型 | SMA | |
| 工作温度 | 0℃ - 45℃ | |
| 存储温度 | - 20℃ - 70℃ | |
| ESD | ±8kV | |
| 重量 | 190g（±10g） | |
| 长宽高 | 132.4mm*77mm*18.7mm | |
