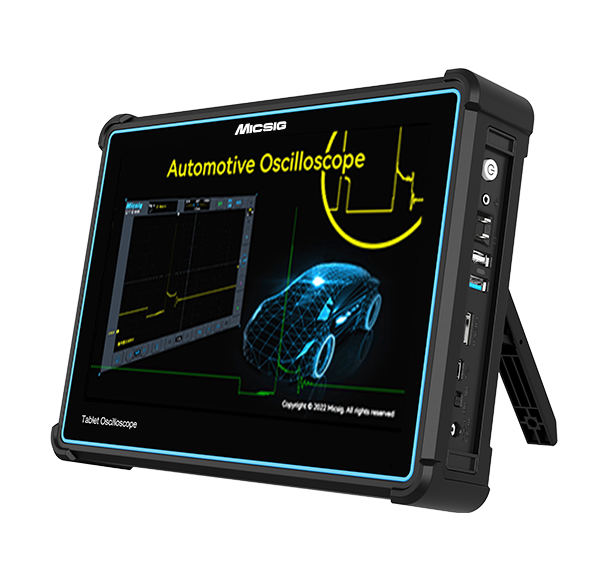

产品概述

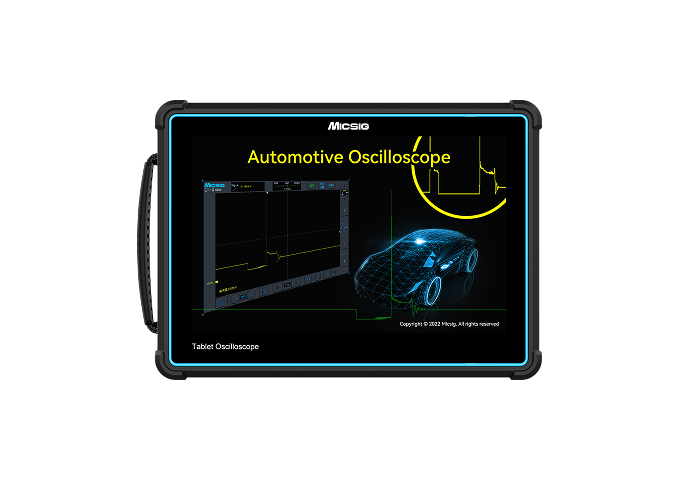

汽车诊断示波器ATO系列，是一款专用于汽车维修诊断的示波器，内置多种汽车诊断专业功能、采用10.1寸超大高清屏幕、配有7500mAh锂电池，支持长时间续航、2/4 路通道，最大带宽300MHz，最高采样率2GSa/s，最大存储深度220Mpts，搭载了测试仪器专用的SigtestUI™多任务系统人性化的用户界面，像操作手机一样操作示波器，让汽车诊断工作更加轻松。

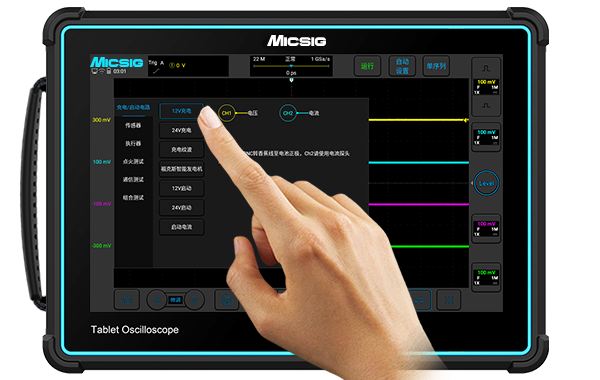

支持所有车型电子项目测量
无论燃油车还是新能源车，都能测！ 内置汽车软件包，大部分测量项目都可以一键完成设置。
随时随地，测量无忧
体积小巧，携带轻便。 支持电源锁，携带运输更安心。 配有7500mAh锂电池，支持长时间续航。

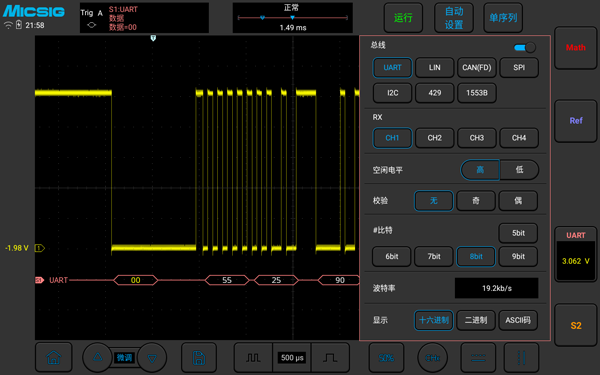

多种总线解码
示波器支持6种以上串行总线解码（RS-232/422/485/UART、CAN、CAN FD、LIN、SPI、I2C等），配合TXT解码文本模式，可将解码数据导出csv格式，保证数据不遗漏。

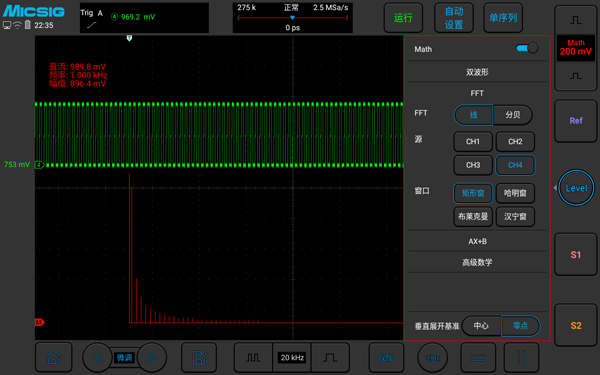

对信号进行计算分析
支持高级数学函数运算和FFT快速傅里叶变换功能

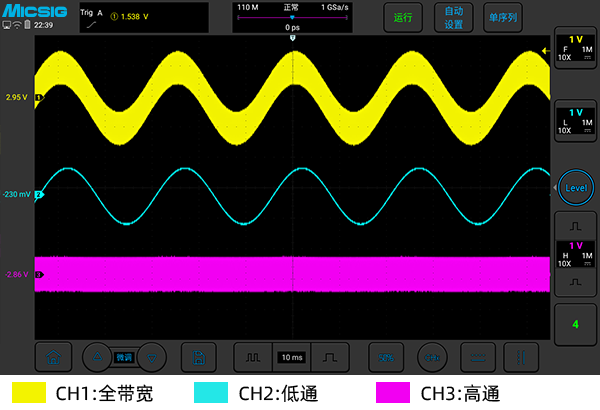

硬件数字滤波
示波器支持硬件数字滤波，高低通可调至30Hz，可有效滤除干扰和噪声。

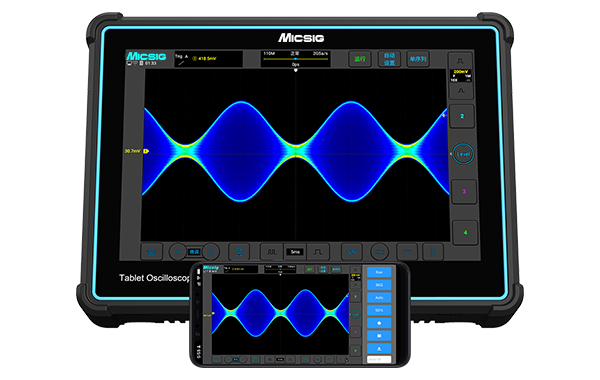

多种远程控制方式
支持SCPI可编程仪器标准命令。 支持手机APP（安卓、iOS）和上位机远程控制示波器。

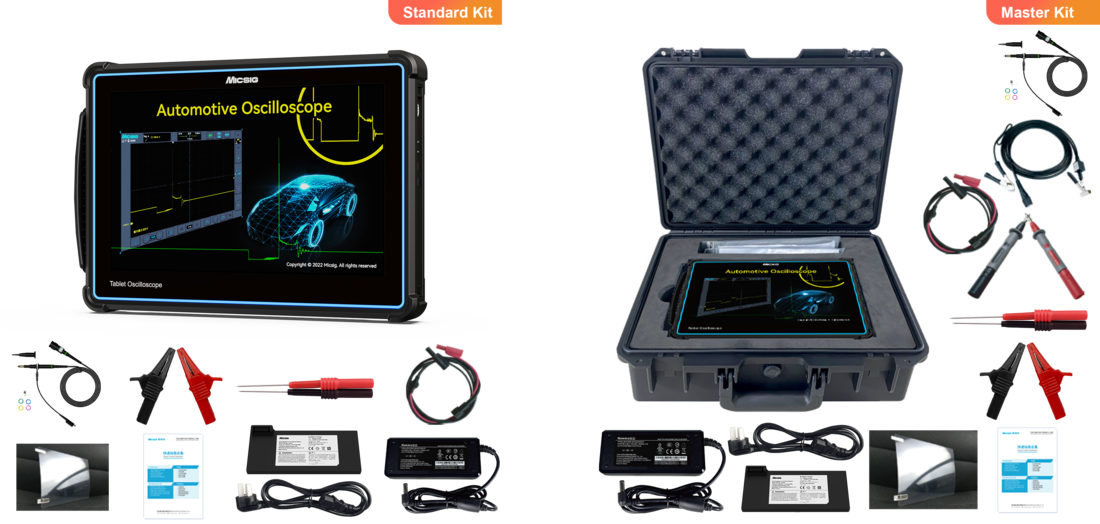

专业配件双套餐
汽修示波器标配各种汽修专用配件，如刺针、鳄鱼夹等。专业性强，使得测量更加得心应手。 大师装配备专业手提箱，标准装精选核心配件，满足不同测量需求。
参数表
| 型号 | ATO3004 | ATO2004 | ATO2002 |
| 带宽 | 300MHz | 200MHz | 200MHz |
| 上升时间 | ≤1.16ns | ≤1.75ns | ≤1.75ns |
| 模拟通道数 | 4 | 4 | 2 |
| 最高采样率 | 2GSa/s | 2GSa/s | 1GSa/s |
| 存储深度 | 220Mpts | 220Mpts | 110Mpts |
| 最大波形捕获率 | 30万次/秒 | 30万次/秒 | 7.8万次/秒 |
| 垂直刻度系数 | 1mV/div ~ 10V/div (1MΩ)；1mV/div ~ 1V/div (50Ω) | 1mV/div ~ 10V/div | |
| 带宽限制 | 全带宽、 低通（30Hz~最大带宽） | 全带宽、 低通（30kHz~最大带宽） | |
| 分段存储 | 支持，最高可分段捕获 1 万帧波形 | 不支持 | |
| 时基范围 | 1ns/div ~ 1ks/div | 2ns/div ~ 1ks/div | |
| 支持测试 | 充电电路、启动电路、传感器、执行器、点火测试、通信测试（含CAN、CAN FD、LIN、Flexray、K线等）、组合测试 | ||
| 垂直分辨率 | 8位 | ||
| 接口 | Wi-Fi、USB 3.0/2.0 Host、USB Type-C、HDMI、Trigger out | ||
| 显示 | 10.1 英寸触控一体屏，1280*800分辨率，11*10格 | ||
| 电池 | 7.4V、7500mAh 锂离子电池 | ||
| 尺寸/净重 | 265*192*50mm/1.9kg（含电池） | ||
