规格参数
产品概述

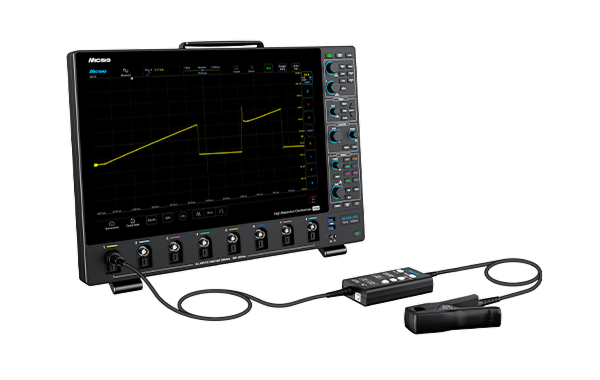

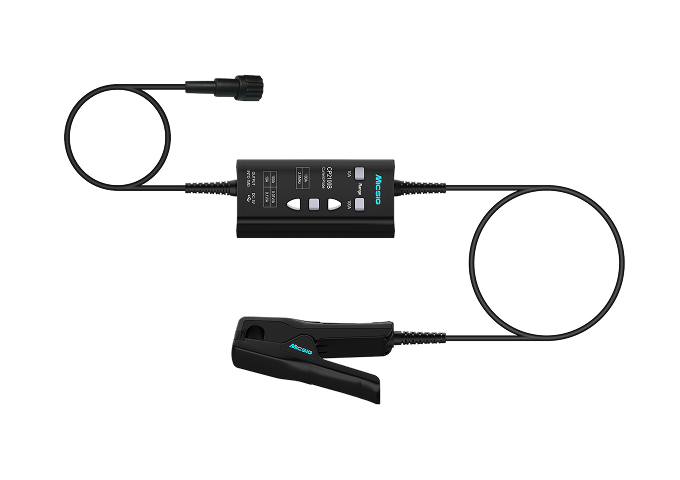

1.采用分体式设计，外观小巧精致，测试方便，最大测量导体直径可达13mm。 2.适用所有BNC接口的示波器，也可使用转接头适用于万用表。 3.具有自动和手动调零功能，使用方便。 4.采用USB供电，直连示波器USB，无需额外适配器。

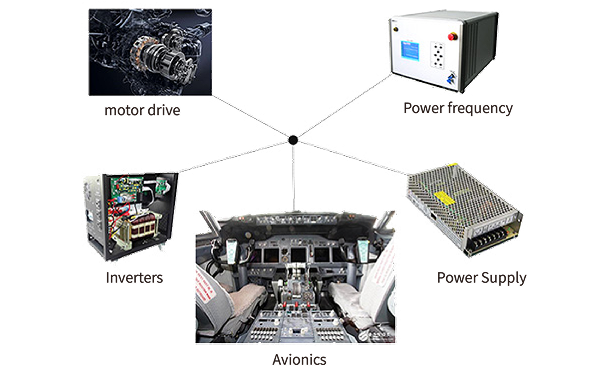

广泛应用于电机驱动、工频、逆变器、电源、航空电子等领域。
参数表
| 型号 | CP2100A | CP2100B |
| 带宽 | DC~800kHz | DC~2.5MHz |
| 上升时间 | ≤437.5ns | ≤140ns |
| 档位 | 10A/100A | 10A/100A |
| 输出灵敏度 | 0.1V/A（10A档） 0.01V/A（100A档） | 0.1V/A（10A档） 0.01V/A（100A档） |
| 直流精度（典型） | 3%±50mA（10A档） 4%±50mA（100A档，500mA~40Apk） 15%（100A档，40Apk~100Apk） | 3%±50mA（10A档） 4%±50mA（100A档，500mA~40Apk） 15%（100A档，40Apk~100Apk） |
| 延迟 | 100ns | 100ns |
| 测量范围 | 50mA~10Apk（10A，10X衰减） 1A~100Apk（100A，100X衰减） | 50mA~10Apk（10A，10X衰减） 1A~100Apk（100A，100X衰减） |
| 最大测量电流 | 100Apk，70.7Arms（DC+ACpk） 200Apk-pk，70.7Arms（AC） | 100Apk，70.7Arms（DC+ACpk） 200Apk-pk，70.7Arms（AC） |
| 最大工作电压 | CAT III 300V CAT II 600V | CAT III 300V CAT II 600V |
| 最大浮地电压 | CAT III 300V CAT II 600V | CAT III 300V CAT II 600V |
| 最大导体直径 | 13mm | 13mm |
| 过载指示 | 蜂鸣器长响，按键灯闪烁 | 蜂鸣器长响，按键灯闪烁 |
| 供电 | DC 5V | DC 5V |
| 示波器端接口 | 通用标准BNC接口，可搭配所有品牌示波器使用 | 通用标准BNC接口，可搭配所有品牌示波器使用 |
