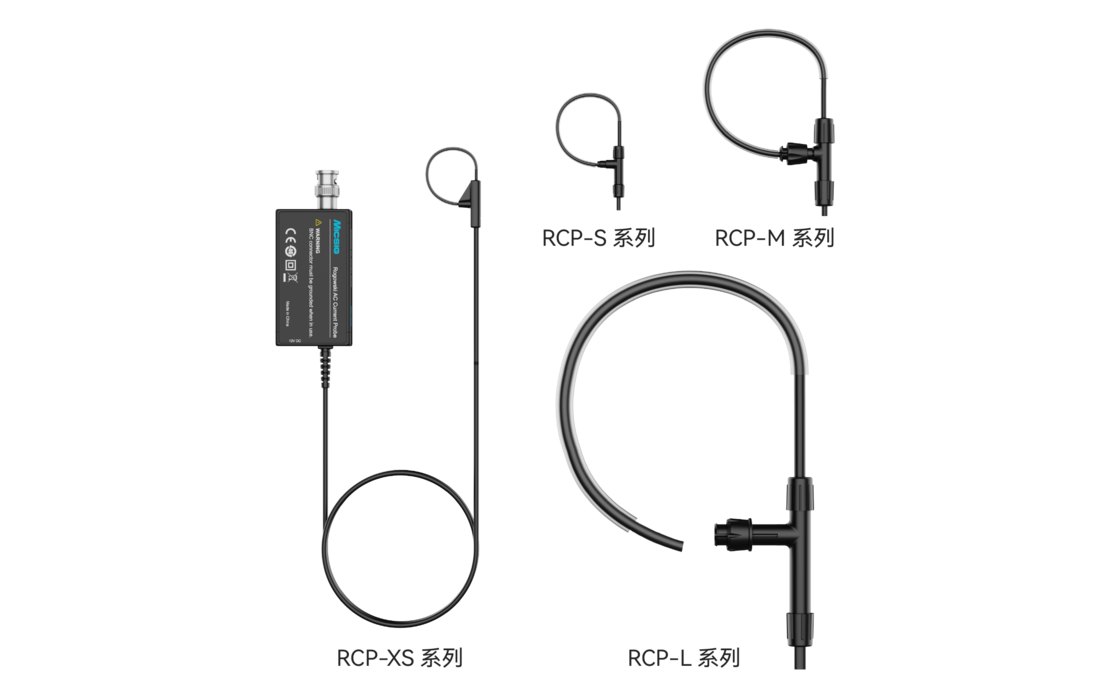

柔性电流探头(罗氏线圈) RCP-M系列

型号:RCP120M-200 / RCP300M-200 / RCP600M-200 / RCP1200M-200 / RCP3000M-200 / RCP6000M-200 / RCP6000M-700 / RCP12000M-700
🔧 我要报修 🧰 保养申请 我要询价

用途场景

研发 实验室研发、新产品开发、技术研究
生产 生产线检测、工艺控制、制造过程监控
品控 质量检验、来料检测、成品测试
合规认证 计量检测、仪器校准、精度验证
教学实训 教学实验、技能培训、实训演示
维修 设备维修、故障诊断、维护保养

规格参数

产品概述

麦科信(Micsig)RCP 系列柔性罗氏线圈电流探头具备高达 30MHz 的带宽与 12000Apk 的最大可测电流。探头的插入阻抗几乎为零,能最大限度地减少对被测电路的干扰。线圈具有极高的耐压性(最高 10 kVpk),支持定制线圈截面直径、周长以及导线长度,以适应复杂应用场景。 典型测量精度高达2%,精确捕捉高频大电流信号,非常适用于第三代半导体(如SiC、GaN)的双脉冲动态测试,以及功率半导体开关瞬态电流波形的实时监测与分析。

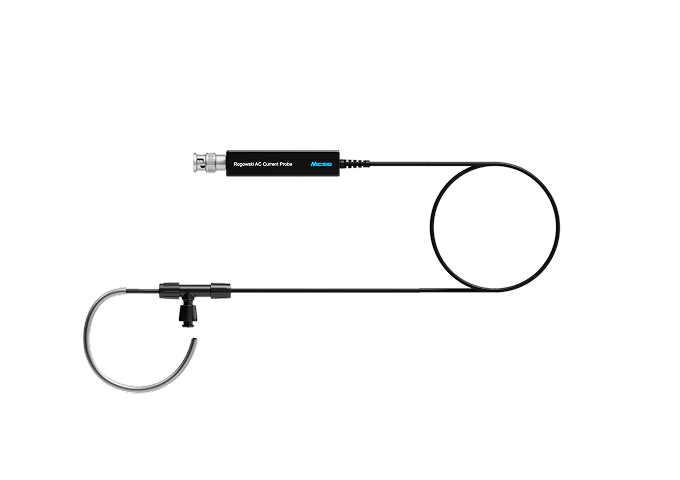

柔性电流探头(罗氏线圈) RCP-M系列

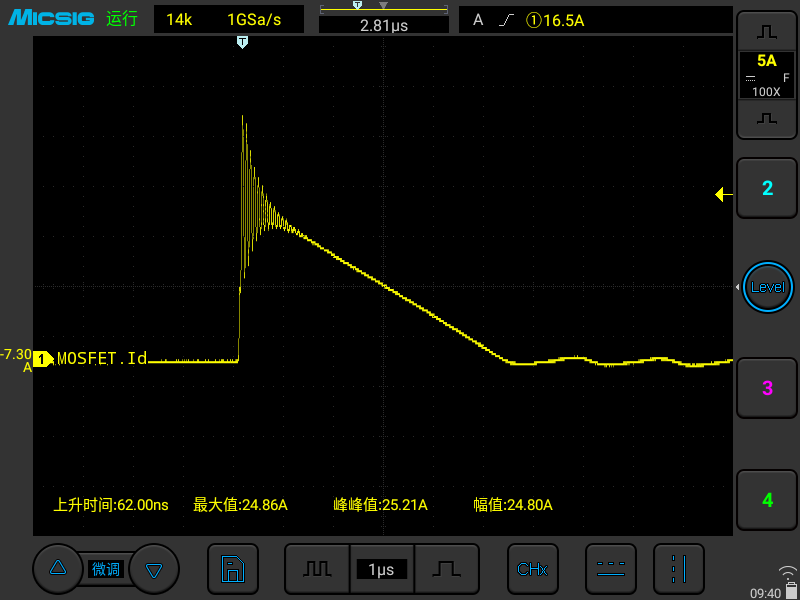

高频谐波精准捕捉

RCP系列具备出色的高频特性,能够轻松应对高速信号和快速变化的电流波形,帮助您测量MOSFET的Id电流时观察到高频谐波成份。 RCP系列出色的响应速度,能够快速捕捉、测量并反馈MOSFET的实时电流情况,让您在设计和调试过程中事半功倍。

高频谐波精准捕捉

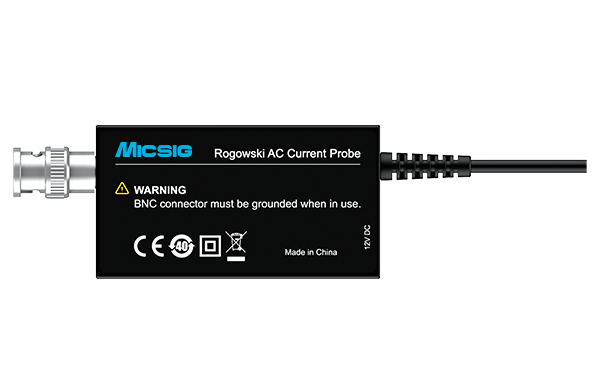

BNC接口、适配无忧

采用标准BNC接口设计,适配所有品牌示波器。

BNC接口、适配无忧

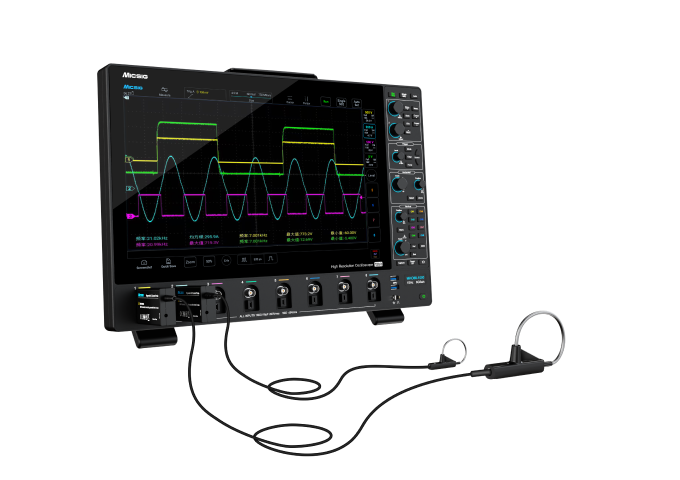

应用

● 测量电机驱动中的电流,比如变速驱动器 (VSD)、不间断电源 (UPS) 或开关电源 (SMPS) 电路中的电能质量测量 ● 测量碳化硅 SiC、氮化镓 GaN 等材料制成的 MOSFET、IGBT 芯片管脚电流 , 用于双脉冲测试 ● 监测小型电感器、电容器、消振电路中的电流 ● 测量电力电子中的负载电流及高次谐波电流 ● 测量大直流电流存在情况下小交流电流 ● 测量高频正弦波、脉冲或瞬态电流 ● 测量三相供电系统中交流电流 ● 测量半导体中的功率损耗 ● 测量 50/60Hz 工频电流 ● 功率转换器开发和诊断

应用

参数表

型号RCP-M系列
线圈截面直径4.5mm
罗氏线圈周长RCP***M-200 :200 mm
RCP***M-700 :700 mm
精度2%
供电DC 12V
导线长度1.5m,指积分器到罗氏线圈的长度,支持定制
输出阻抗1MΩ
示波器端接口通用标准BNC接口,可搭配所有品牌示波器使用
RCP-M系列峰值电流带宽输出灵敏度电流变化率(峰值)耐压
RCP120M-200120Apk14Hz - 25MHz50mV/A(20x)8kA/μs5kVpk
(仅罗氏线圈部分)
RCP300M-200300Apk7Hz - 25MHz20mV/A (50X)20kA/μs
RCP600M-200600Apk5Hz - 25MHz10mV/A(100X)40kA/μs
RCP1200M-2001200Apk5Hz - 25MHz5mV/A (200X)70kA/μs
RCP3000M-2003000Apk3Hz - 25MHz2mV/A(500X)70kA/μs
RCP6000M-2006000Apk2Hz - 25MHz1mV/A(1000X)70kA/μs
RCP6000M-7006000Apk3Hz-10MHz1mV/A(1000X)70kA/μs
RCP12000M-70012000Apk2Hz-10MHz0.5mV/A(2000X)70kA/μs
