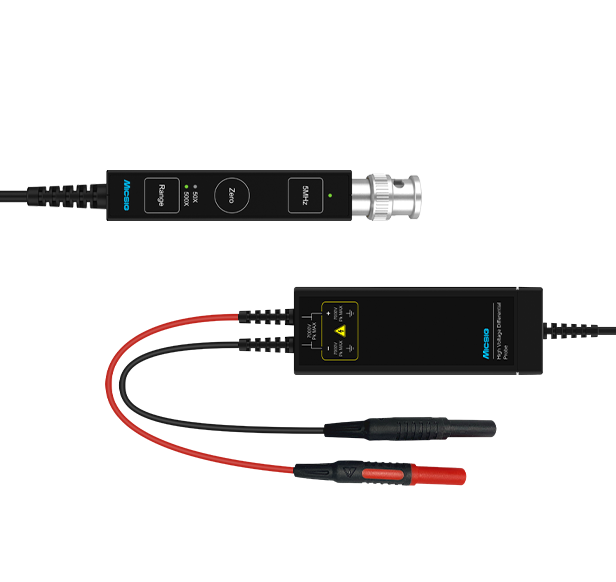

DP系列 分体式

型号:DP700 / DP1500 / DP3000 / DP7000 / DP702 / DP1502 / DP3002 / DP7002 / DP703 / DP1503 / DP3003 / DP705 / DP1505 / DP3005
分类 国货精品 > Micsig > 历史产品 摘要 oscilloscope,legacy
🔧 我要报修 🧰 保养申请 我要询价

用途场景

研发 实验室研发、新产品开发、技术研究
生产 生产线检测、工艺控制、制造过程监控
品控 质量检验、来料检测、成品测试
合规认证 计量检测、仪器校准、精度验证
教学实训 教学实验、技能培训、实训演示
维修 设备维修、故障诊断、维护保养

规格参数

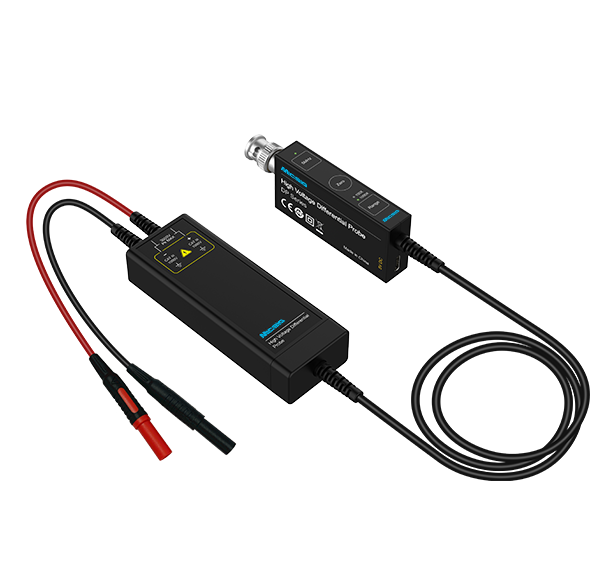

产品概述

麦科信(Micsig)高压差分探头DP系列(分体式)可选带宽为100MHz到500MHz,最大输入差分电压达7000Vpk,采用标准BNC接口设计,适用所有品牌示波器。内置强金属屏蔽,抗干扰能力更强,产品仅2cm厚度,体积小巧,节省台面空间。一键秒速调零,支持过载保护报警和档位断电续存。低至5mVrms超低底噪,双量程设计,为不同测试电压提供最佳的信噪比;采用高阻设计和低输入电容设计,最小化负载效应,测量精度达±2%,且具有优秀的幅频特性和业界领先的共模抑制比;5MHz带宽限制功能,有效抑制高频噪声和干扰,准确高速地测量差分电压信号,广泛应用于新能源汽车动力系统、光伏逆变器、开关电源、各种高频高压浮地或隔离信号等多样化的测试测量需求。

产品概述

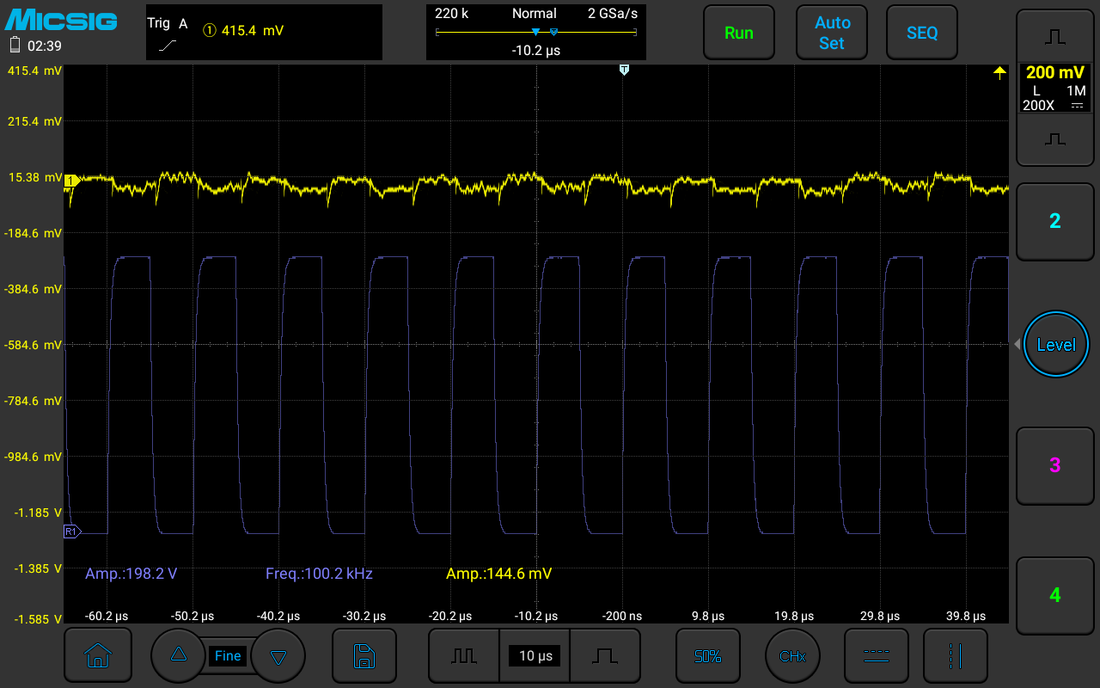

精度更高,共模抑制能力更强

输入端输入阻抗较高且输入电容较低,使负载效应尽可能减小,提高了测量差分信号的精度。更高的共模抑制比性能,满足较高频率下的大共模电压浮地测量。 图为DP700在100kHz,196.9V信号下输出的共模信号幅度153.8mV,共模抑制比>-62dB

精度更高,共模抑制能力更强

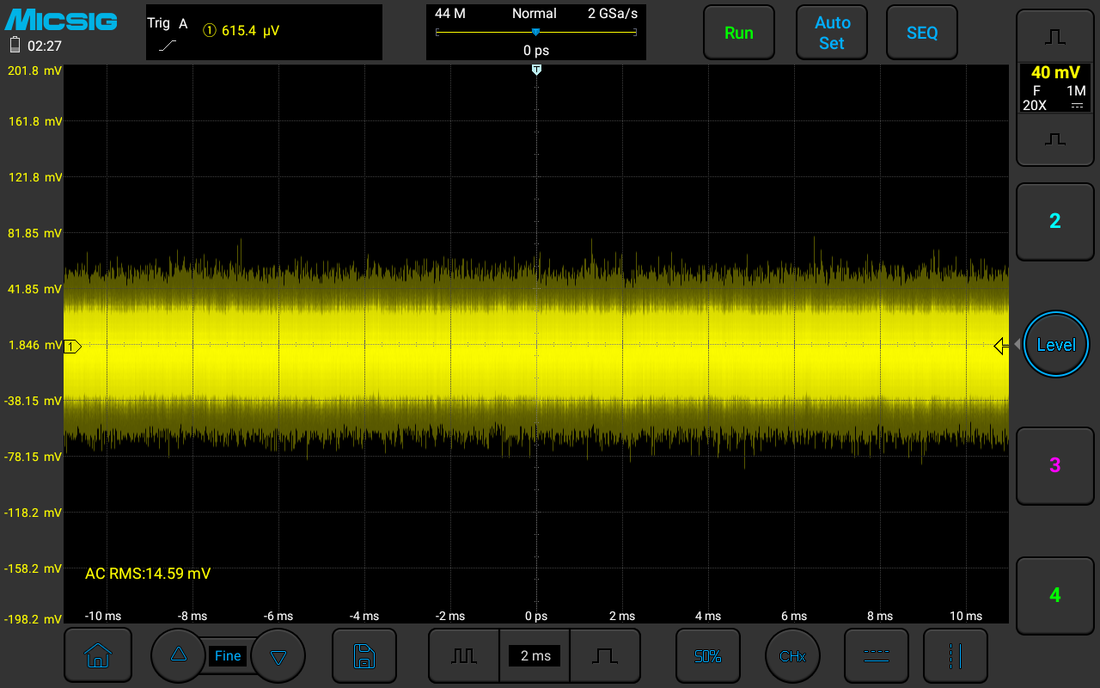

超低底噪

图为DP700测试结果,全带宽下底噪为17.6mVrms(10X)

超低底噪

5MHz 带宽限制

用于大部分开关电源中FET 的开关频率的测量,有效滤除高频噪声和干扰。 一键调零 将差分探头表笔短接,按下Zero 按键,差分探头即可迅速完成调零。 双量程选择 支持双量程切换,有效提高信噪比,更多满足测试电路要求。 BNC接口、适配无忧 采用标准BNC接口设计,适用所有品牌示波器。 过压报警、测量安心 通过LED 灯闪烁和蜂鸣器报警提示过压,

5MHz 带宽限制

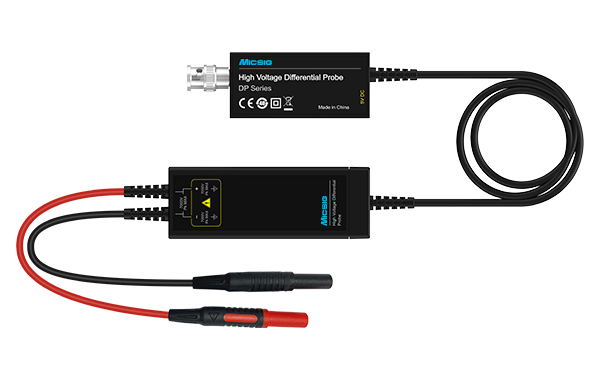

体积小巧、外观精致

体积是传统差分探头的三分之一, 和笨拙外观彻底告别;设计更加小巧,外观更加精致;内置强金属屏蔽,抗干扰能力更强,有效减少环境干扰对测试的影响。

体积小巧、外观精致

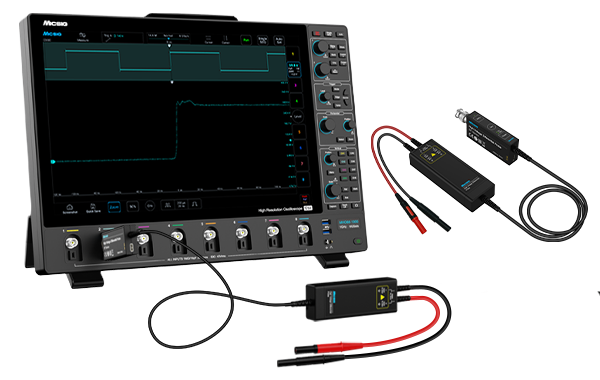

应用场景

• 浮地电压测量 • 强电或高压隔离测量 • 开关电源设计 • 电源转换等相关设计 • 逆变器、UPS 电源 • 变频器 • 电子镇流器设计 • 电机驱动设计 • 电工实验 • 低压电器设计 • 电子电力和电力传动实验等 • 第三代半导体测试

应用场景

参数表

型号带宽最大输入差分电压
(DC+AC PK)
共模抑制比输入阻抗
DP700100MHz70V(10X)
700V(100X)
DC:>-80dB
100kHz: >-60dB
10MHz: >-30dB
100MHz: >-26dB
5MΩ / 2pF(差分)
2.5MΩ / 4pF(单端对地)
DP1500150V(50X)
1500V(500X)
13.2M/1.65pF(差分)
6.6M/3.3pF(单端对地)
DP3000300V(50X)
3000V(500X)
20MΩ / 1.2pF(差分)
10MΩ / 2.4pF(单端对地)
DP7000700V(100X)
7000V(1000X)
60MΩ / 0.78pF(差分)
30MΩ / 1.6pF(单端对地)
DP702200MHz70V(10X)
700V(100X)
DC:>-80dB
100kHz: >-60dB
10MHz: >-30dB
100MHz: >-26dB
5MΩ / 2pF(差分)
2.5MΩ / 4pF(单端对地)
DP1502150V(50X)
1500V(500X)
13.2M/1.65pF(差分)
6.6M/3.3pF(单端对地)
DP3002300V(50X)
3000V(500X)
20MΩ / 1.2pF(差分)
10MΩ / 2.4pF(单端对地)
DP7002700V(100X)
7000V(1000X)
60MΩ / 0.78pF(差分)
30MΩ / 1.6pF(单端对地)
DP703300MHz70V(20X)
700V(200X)
DC:>-80dB
100kHz: >-60dB
20MHz: >-40dB
4MΩ / 1.175pF(差分)
2MΩ / 2.35pF(单端对地)
DP1503150V(50X)
1500V(500X)
20MΩ / 1.175pF(差分)
10MΩ / 2.35pF(单端对地)
DP3003300V(100X)
3000V(1000X)
20MΩ / 1.175pF(差分)
10MΩ / 2.35pF(单端对地)
DP705500MHz70V(20X)
700V(200X)
DC:>-80dB
100kHz: >-60dB
20MHz: >-40dB
4MΩ / 1.175pF(差分)
2MΩ / 2.35pF(单端对地)
DP1505150V(50X)
1500V(500X)
20MΩ / 1.175pF(差分)
10MΩ / 2.35pF(单端对地)
DP3005300V(100X)
3000V(1000X)
20MΩ / 1.175pF(差分)
10MΩ / 2.35pF(单端对地)
