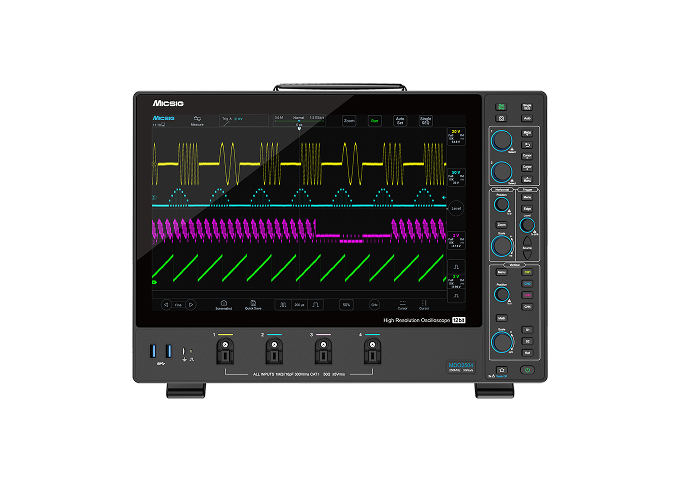

平板示波器 MDO系列

型号:MDO5004 / MDO3504 / MDO2504
分类 国货精品 > Micsig > 8位平板示波器 适用行业 半导体晶圆检测 、 汽车零部件制造 、 工控设备仪器仪表 摘要 oscilloscope,tablet,portable
🔧 我要报修 🧰 保养申请 我要询价

用途场景

研发 实验室研发、新产品开发、技术研究
生产 生产线检测、工艺控制、制造过程监控
品控 质量检验、来料检测、成品测试
合规认证 计量检测、仪器校准、精度验证
教学实训 教学实验、技能培训、实训演示
维修 设备维修、故障诊断、维护保养

规格参数

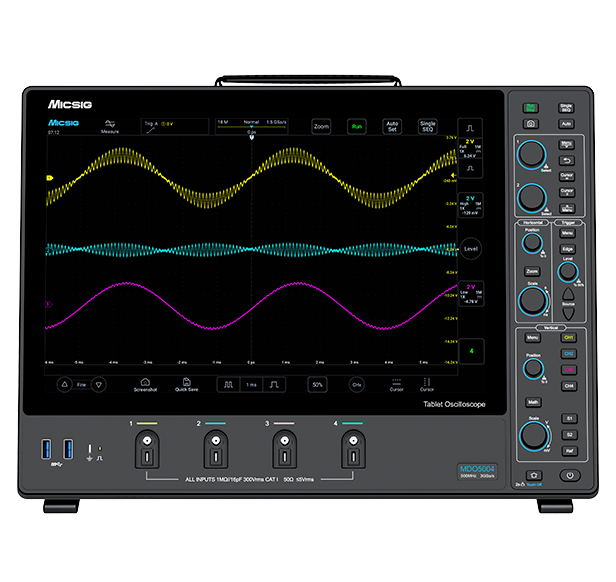

产品概述

麦科信第5代平板示波器MDO系列,500MHz带宽、3GSa/s 的实时采样率、4 个模拟通道、360Mpts的存储深度;其3.58cm 的超薄设计,支持悬挂,可大幅节省您的宝贵桌面空间;14英寸触控屏,1920*1200 分辨率,超清波形显示,给您带来无以伦比的操作体验。

产品概述

人性化UI,五分钟快速上手

三种操作模式:全触控操作/实体按键旋钮/混合操作; 搭载SigTest UI仪器专用系统,集数千工程师用户建议优化演进而成,所有的操作都可快捷完成,将复杂工作简单化。

人性化UI,五分钟快速上手

接口丰富

独创Mic-OPI™探头接口、自动识别探头衰减倍率,无源探头一键自动补偿;标配BNC转接器,可适配市场上BNC接口探头。 配置USB 3.0 Host、USB Type-C、LAN、HDMI、Trigger out等丰富端口。

接口丰富

极低的基底噪声

MDO系列在500MHz全带宽下,依然可以做到小于90μVrms 的底噪,让您在电路调试和信号分析的过程中,精确捕捉到微弱且重要的信号。

极低的基底噪声

深存储,标配分段存储

360Mpts存储深度,同时打开2个通道依然不会削减,在大时基下信号依然具有优秀的保真度; 标配分段存储,把有限的存储空间划分为多个小段,将多个触发事件汇集于一条存储空间之内,配合便捷的分析查看功能,通过自由的融合显示与逐个显示,让分析和定位变的更加准确高效,使“波海捞针”成为可能。

深存储,标配分段存储

硬件数字滤波

硬件数字滤波可以选择性地通过或阻止特定频率范围内的信号成分;这对于分析信号的特定频带或观察特定频率成分的变化非常有用。

硬件数字滤波

齐全的探头选择

除了标配的无源探头以外,MDO系列支持连接Micsig全系列的光隔离探头、高压差分探头、高频交直流电流探头、高频交流电流探头等,组合使用可将探头与示波器性能发挥到极致,具有超高性价比。

齐全的探头选择

参数表

型号MDO5004MDO3504MDO2504
带宽500MHz350MHz250MHz
上升时间≤0.7ns≤1ns≤1.4ns
模拟通道数444
实时采样率3GSa/s3GSa/s3GSa/s
存储深度360Mpts360Mpts360Mpts
最大波形捕获率23万次/秒
垂直分辨率8位
底噪<90μVrms
接口USB 3.0 Host、USB Type-C、 LAN、HDMI、Trigger out
显示14 英寸触控一体屏,1920*1200分辨率
尺寸400*280*35.8mm
