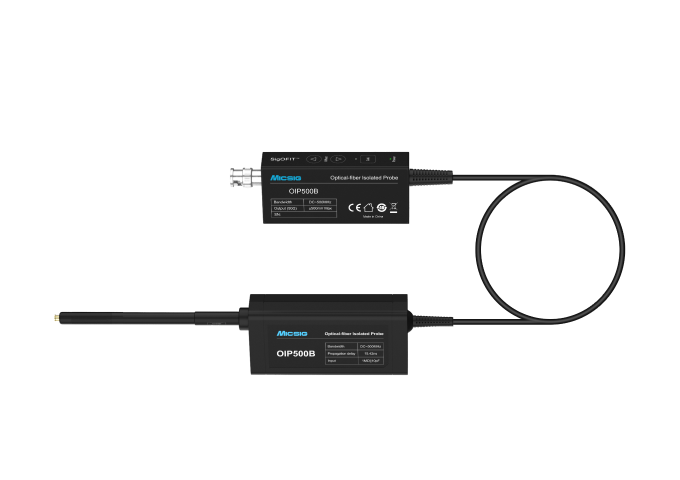

SigOFIT 光隔离探头 OIP B 系列(电池供电)

型号:OIP1000B / OIP500B / OIP350B / OIP200B
分类 国货精品 > Micsig > SigOFIT光隔离探头 适用行业 动力电池检测 、 移动电源储能设备 、 固态电池 摘要 probe,optical-isolation,high-voltage,common-mode
🔧 我要报修 🧰 保养申请 我要询价

用途场景

研发 实验室研发、新产品开发、技术研究
生产 生产线检测、工艺控制、制造过程监控
品控 质量检验、来料检测、成品测试
合规认证 计量检测、仪器校准、精度验证
教学实训 教学实验、技能培训、实训演示
维修 设备维修、故障诊断、维护保养

规格参数

产品概述

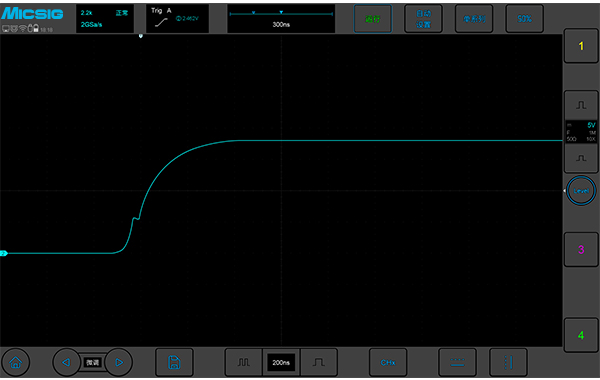

最真实的信号呈现

SigOFIT光隔离探头具有极高的共模抑制比,在200MHz时CMRR高达122dB、在1GHz时CMRR仍然高达108dB,是判定其他电压探头所测信号真实性的终极裁判。

最真实的信号呈现

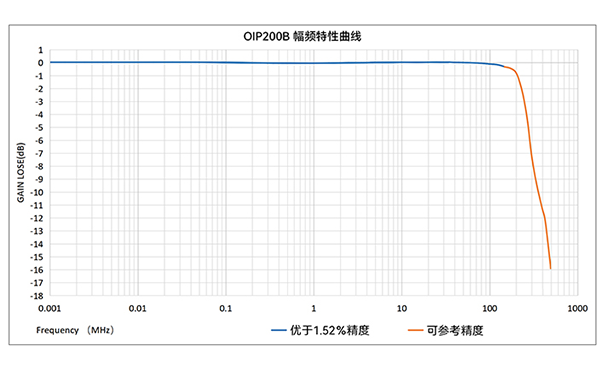

极高的测试精度与稳定性

作为判定其他电压探头所测信号真实性的终极裁判,测试精度是SigOFIT光隔离探头的重要指标。SigOFIT光隔离探头,具有极佳的幅频特性,直流增益精度优于1%,底噪小于1.46mVrms,预热后零点漂移小于500μV。

极高的测试精度与稳定性

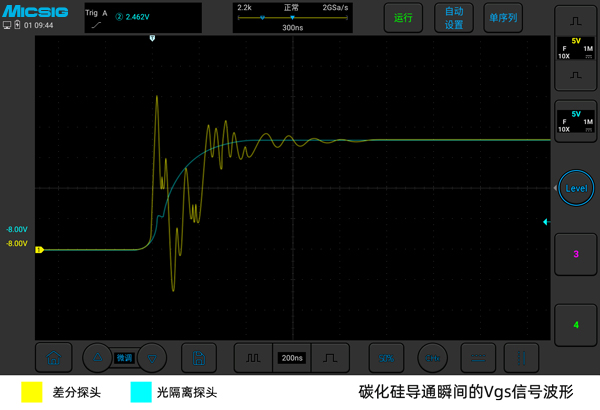

第三代半导体的最佳测试手段

第三代半导体器件由于导通与关断时间很短,信号具有更快的上升沿和下降沿,信号中具有很高能量的高频谐波,SigOFIT光隔离探头在最高带宽时,仍然具有超100dB的共模抑制比,可以近乎完美地抑制高频共模噪声所产生的震荡,所呈现的信号没有额外多余成分,是第三代半导体测试的不二之选。

第三代半导体的最佳测试手段

测试氮化镓(GaN)不炸管

SigOFIT光隔离探头测试引线短且采用同轴传输,探头输入电容低至2.6pF,测试氮化镓(GaN)十分安全。

测试氮化镓(GaN)不炸管

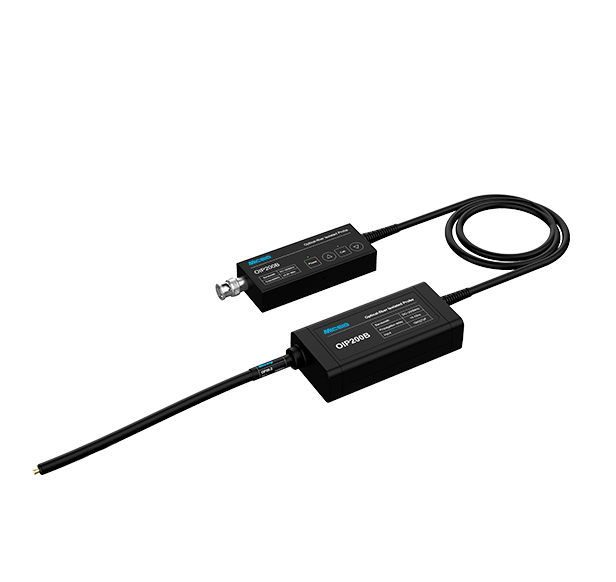

使用灵活,高效便捷

SigOFIT光隔离探头比传统高压差分探头体积更小,探头引线更精巧,使用更加灵活方便;探头响应快,上电即测,校准时间小于1秒,可实时保证精确的信号输出。

使用灵活,高效便捷

测试量程更宽

不同于高压差分探头只可以测试高压信号,SigOFIT光隔离探头通过匹配不同的衰减器,可以测试±1.25V至±5000V的差模信号,并实现满量程输出,达到很高的信噪比。

测试量程更宽

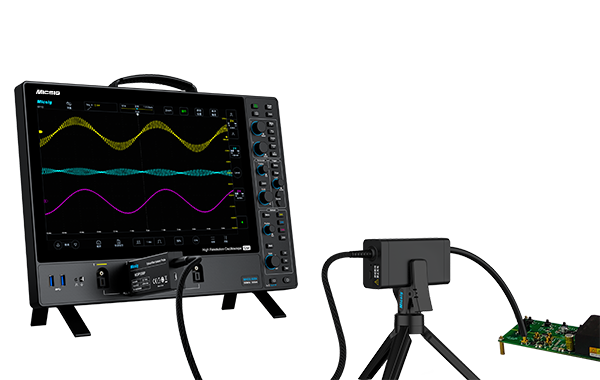

应用场景

对其他电压探头所测结果准确性、真实性存在质疑时,SigOFIT光隔离探头可作为最终裁判依据。 电源设备评估、电流并联测量、EMI 和 ESD 故障排除 电机驱动设计、功率转换器设计 、电子镇流器设计 氮化镓、碳化硅、IGBT半/全桥设备的设计与分析 高压高带宽测试应用的安全隔离测试 逆变器、UPS及开关电源的测试 宽电压、宽带测试应用 各种浮地测试

应用场景

参数表

型号OIP1000BOIP500BOIP350BOIP200B
带宽1GHz500MHz350MHz200MHz
上升时间≤450ps≤800ps≤1ns≤1.5ns
共模抑制比DC: 180dB
1GHz: 108dB
DC: 180dB
500MHz: 114dB
DC: 180dB
200MHz: 118dB
DC: 180dB
200MHz: 122dB
差模电压±20kV
底噪<0.3mVrms
直流增益精度1%
共模电压85kVpk
