产品概述

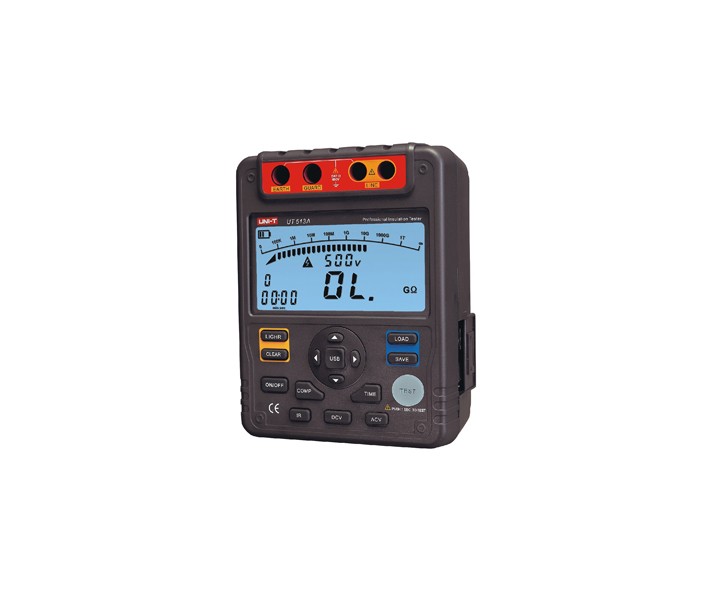

UT510系列是一款智能型绝缘测试仪表，整机电路设计采用微机技术设计为核心，以大规模集成电路和数字电路相组合，配有强大的测量和数据处理软件，完成绝缘电阻、电压、低电阻等参数测量，性能稳定，操作简便。适用于现场电力设备以及供电线路的测量和检修，是电力设备维护和维修和理想工具。亦用于冶炼、通讯、制造、石油、国防、电力、化工、电路等行业的测量和检修。
功能特点
1、严格遵循I EC61010安全标准进行设计和生产 ， 符合并过电压标准 ( CATl ll 600V) 和污染等级 II 的安全标准。
2、自动释放电压功能。
3、USB接口数据传输。
4、背光功能便于在阴暗光线下工作。
5、条形图显示测显结果 。
6、高压提示符和红色 警示灯。
7、自动关机功能：当测晕结束后 15分钟如果不橾作会自动关机，自动关机后按ON/ OFF键l 秒后方可开机。
8、18组数据 存诸功能。
9、设定测试时间TIME功能： 在指定时间15分钟内自动 执行测妞。
10、COMP测沁（比较功能测址）
11、Pl 测屈（极化指数测蚁） PI 测屈能在任意两点时间里， 根据设定自动测沁：电阻比率。
技术参数
基本功能 | 量程 | 基本精度 | |||
型号 | UT511 | UT512 | UT513A | ||
绝缘电阻(Ω) | 输出电压 | 100V/250V/500V/1000V | 0%～20% | ||
500V/1000V/1500V/2500V | 0%～20% | ||||
500V/1000V/2500V/5000V | 0%～20% | ||||
100V | 0.1MΩ~500MΩ | ±(3%+5) | |||
250V | 0.5MΩ~2GΩ | ±(3%+5) | |||
500V | 1MΩ~4GΩ | ±(3%+5) | |||
1MΩ~5GΩ | ±(3%+5) | ||||
0.5MΩ~20GΩ | ±(3%+5) | ||||
1000V | 2MΩ~10GΩ | ±(3%+5) | ±(3%+5) | ||
1.0MΩ~40GΩ | ±(3%+5) | ||||
1500V | 5MΩ~20GΩ | ±(3%+5) | |||
2500V | 10MΩ~100GΩ | ±(3%+5) | |||
2.5MΩ~100GΩ | ±(3%+5) | ||||
5000V | 5.0MΩ~1000GΩ | ±(3%+5) | |||
短路电流 | <2mA | <1.8mA | >3.0mA | ||
直流电压 (V) | 1000V | ±(2%+3) | |||
600V | ±(2%+5) | ±(2%+3) | |||
交流电压 (V) | 750V | ±(2%+3) | |||
600V | ±(2%+5) | ±(2%+3) | |||
低电阻(Ω) | 0.1Ω～999.9Ω | ±(1%+3) | |||
特殊功能 | |||||
自动量程 | √ | √ | √ | ||
自动关机 | √ | √ | √ | ||
输出电压副显 | √ | ||||
低电压显示 | √ | √ | √ | ||
数据存储 | 18 | 18 | 18 | ||
比较功能 | √ | √ | √ | ||
极化指数 | √ | √ | √ | ||
吸收比 | √ | √ | √ | ||
USB 数据传输 | √ | √ | |||
LCD 背光 | √ | √ | √ | ||
模拟条 | 30段 | 30段 | 30段 | ||
超量程报警 | √ | √ | √ | ||
高压警告指示 | √ | √ | √ | ||
测试时间选择 | 约30分钟 | √ | |||
约15分钟 | √ | √ | |||
一般特征 | |||||
电源 | (LR14) x 8 | ||||
LCD尺寸 | 123mm x 58mm | ||||
机身颜色 | 红色+灰色 | ||||
机身重量 | UT511-1.2kg, UT512-1.8kg, UT513A-2kg |
参考标准
CATl ll 600V
