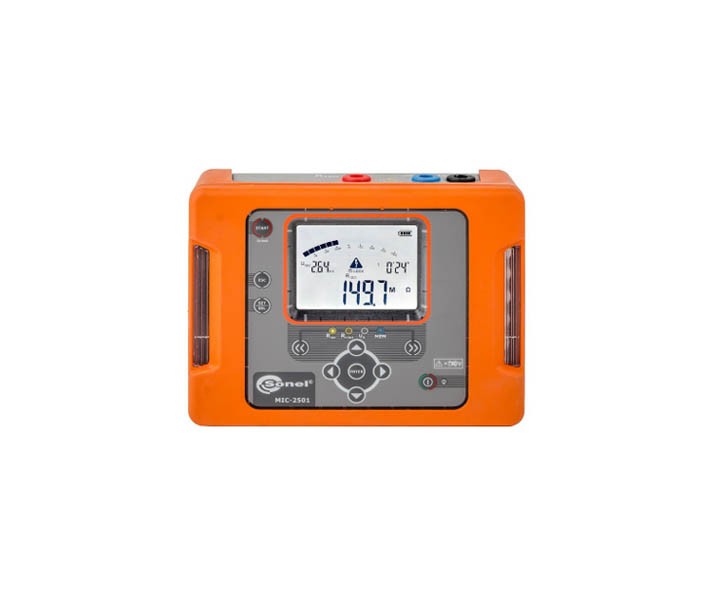

波兰SONEL，MIC-2501 绝缘电阻测试仪
功能特点
绝缘电阻测量:
1、测试电压 100…2500 V 以100 V 为步,
2、绝缘电阻测量方法：两线法，三线法,
3、直流 (DC)和交流(AC)电压测量范围: 0…750 V
4、连续显示测量的绝缘电阻或漏电
5、测量完毕后被测物的立即自动放电
6、每个5秒提供声音信号- 便于捕获时间特性
7、吸收系数时间T1，T2，T3 时间点设置范围：1-600秒
8、显示实际测试电压
9、防止检测带电对象
10、导通性测试（连续性测试）
11、漏电流测试
12、置可充电池组内
13、仪表全符合 EN 61557 标准规定
技术参数
绝缘电阻测量 (二线法)
遵循IEC 61557-2标准的测量范围： RISOmin=UISOnom/IISOmax...1
TΩ (IISOmax=1 mA)
范围 | 分辨率 | 精度 |
0,0...999,9 kΩ | 0,1 kΩ | ±(3% 读数 + 20 个字) |
1,000...9,999 MΩ | 0,001 MΩ | |
10,00...99,99 MΩ | 0,01 MΩ | |
100,0...999,9 MΩ | 0,1 MΩ | |
1,000...9,999 GΩ | 0,001 GΩ | |
10,00...99,99 GΩ | 0,01 GΩ | |
100,0...999,9 GΩ | 0,1 GΩ |
依据测试电压的最大绝缘测量值：
电压 UISO | 测试范围 |
500 V | 500 GΩ |
1000 V | 1,00 TΩ |
2500 V | 1,00 TΩ |
导通性测试（连续性测试）使用200mA电流针对保护导体连接和等电位联结的检测
遵循IEC61557-4标准测试范围0.10...999 Ω
范围 | 分辨率 | 精度 |
0,000...19,99 Ω | 0,001 Ω | ±(2% 读数 + 3 个字) |
20,0...199,9 Ω | 0,01 Ω | |
200...999 Ω | 0,1 Ω | ±(4% 读数 + 3 个字) |
· 开放终端电压: 4...24VV
· 输出电流对于 R <2 Ω: I >200 mA
· 测试导线归零
· 双相电流。电流平均值显示。
直流 (DC)和交流(AC)电压测量
范围 | 分辨率 | 精度 |
0...299,9 V | 0,1 V | ±(3% 读数 + 2 个字) |
300...750 V | 1 V | ±(3% 读数 + 2 个字) |
· 频率范围: 45...65 Hz
参考标准
EN 61557
