产品概述

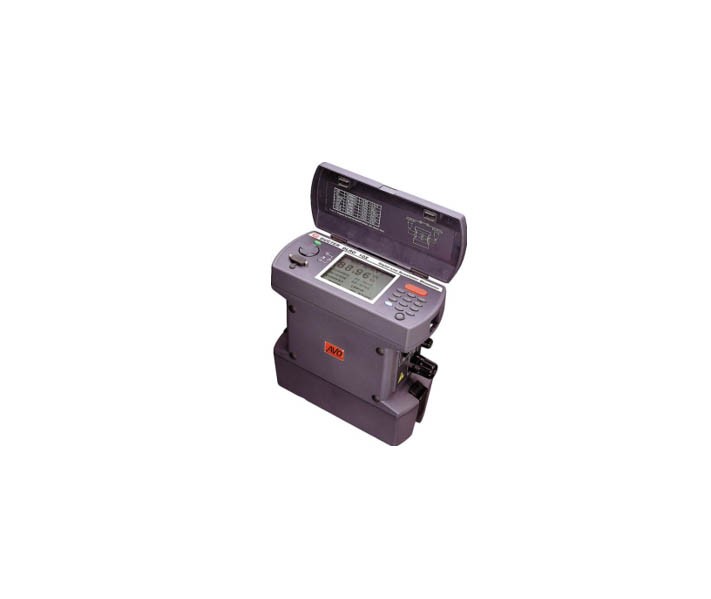

DLRO 10和DLRO 10X设定了低电阻测量的标准。DLRO 10和DLRO 10X是完全自动化的设备，可选择最大到10A的七个量程内最合适的直流测试电流来测量 0.1 μΩ到2000 μΩ的电阻。
功能特点
1、轻巧、小体积及便携– 可以在狭窄的地方使用，而不必加长导线或双人测试
2、四端电阻法揭示被测物体的真实电阻
3、明亮的LED（DLRO 10）和LCD（DLRO 10X）显示屏在各种环境下可视，减少了人为误差
4、自动进行正反向电流测试，消除了被测物体的残余电压
5、检测过量的噪声，降低了取用错误测试结果的可能性
6、自动探测在P和C回路中的连续性，消除了由于高电阻产生的错误的高读数
7、电池模块有一个电池状态的指示器，可使用户不用连接仪器就可查看备用电池的状态
8、DLRO 10X的RS232接口可以将测试结果实时下载或者存储作后续调阅
精确测定低电阻的需求是常见并且多样的，用于货物验收，测试接地元件和焊接点的电阻。典型的应用包括但并不局限于以下场合：
1、开关和断路器接触电阻
2、母线和电缆结点
3、飞行器框架结点和静态控制回路
4、焊接点完整性
5、电池系统（最高600V）内部连接点
6、变压器和电机绕组电阻
7、铁轨和管道接触点
8、金属合金、焊接和熔丝电阻
9、石墨电极和其他合成材料
10、导线和电缆电阻
11、发射机天线和避雷器连接
技术参数
電阻量程 | 满量程电压 | 测试电流 | ||||
满量程 | 分辨率 | 精度* | 阻性 | 感性 | 阻性 | 感性 |
1.9999 mÙ | 0.1 µÙ | ±0.2% ±0.2µÙ | 20 mV | n/a | 10 A | n/a |
19.999 mÙ | 1 µÙ | ±0.2% ±2 µÙ | 20 mV | 20 mV | 1 A | 1 A |
199.99 mÙ | 10 µÙ | ±0.2% ±20 µÙ | 20 mV | 200 mV | 100 mA | 1 A |
1.9999 Ù | 100 µÙ | ±0.2% ±0.2 mÙ | 20 mV | 200 mV | 10 mA | 100 mA |
19.999 Ù | 1 mÙ | ±0.2% ±2 mÙ | 20 mV | 200 mV | 1 mA | 10 mA |
199.99 Ù | 10 mÙ | ±0.2% ±20 mÙ | 20 mV | 200 mV | 100 µA | 1 mA |
1999.9 Ù | 100 mÙ | ±0.2% ±0.2 Ù | 200 mV | 200 mV | 100 µA | 100 µA |
DLRO 10 | DLRO 10X | ||
测量: | 模式: | 手动、自动、连续 大功率 | 手动、自动、连续 大功率、单方向 |
控制: | 完全自动 | 完全自动/手动 | |
速度: | 正向及反向电流测试及显示时间<3s | ||
显示: | 测量: | 4 1/2位数字显示屏LED | |
量程和安全: | LED显示 | 大型背光LCD | |
测试方法: | 单周期双向直流比例式测量– 平均结果显示 | ||
测试电流: | 精度: | ±10% | |
稳定性: | 每秒<10 ppm | ||
最大测试导线电阻: | 10 A 运行时总共 100 mΩ，与电池状态无关 | ||
电压表输入阻抗: | > 200 kΩ | ||
谐波抑制: | 电压导线在工频100 mV峰值电压谐波少于1%±20位。如果谐波或噪声超出这个范围将显示警告标志 | ||
数据: | 传输: | 实时或从内存通过RS232输出 | |
存储: | 700组测试数据 | ||
备忘: | 最多200个字符，通过一体化的数字字母键盘输入 | ||
电池: | 容量: | 7 Ah 镍氢可充电电池 | |
寿命: | 10 A 测试电流下通常可进行1000次测试 | ||
充电: | 通过外部90 V-260 V，50/60 Hz充电器或者使用12到15 V直流电源 | ||
充电速度: | 典型: | 2.5小时至90%，4小时充满 | |
温度: | 运行: | +5 ºC 到 +45 ºC (41 ºF 到 113 ºF) 可满足规程要求 -10 ºC 到 +50 ºC (14 ºF 到 122 ºF)精度有所下降 | |
储存 | -30 ºC 到 +70 ºC (-22 ºF 到 158 ºF) | ||
相关性: | 在5 ºC 到 40 ºC 范围内<0.01% (<0.006% 每ºF 由41ºF 到 104 ºF) | ||
缓慢充电: | +10 ºC 到 +45 ºC (50 ºF 到 113 ºF) | ||
湿度（最大）: | 90% RH @ 40 ºC (104 ºF) 不凝结 | ||
海拔（最高）: | 2000 m (6562 ft)内满足规程要求 | ||
安全: | 当使用DH6测试导线时符合IEC61010-1 600V III类标准 | ||
EMC: | 满足IEC61326-1标准 | ||
体积: | 220 x 100 x 237 mm (8.6 x 4 x 9.5 in) | ||
重量: | 2.6 kg (5 3/4lb.) 包括电池模块 | ||
* 上述的精度假設了正向和反向测量。 若出现外部EMF，感应模式或无定向模式将引入一个未定义的错误。 | |||
