产品概述

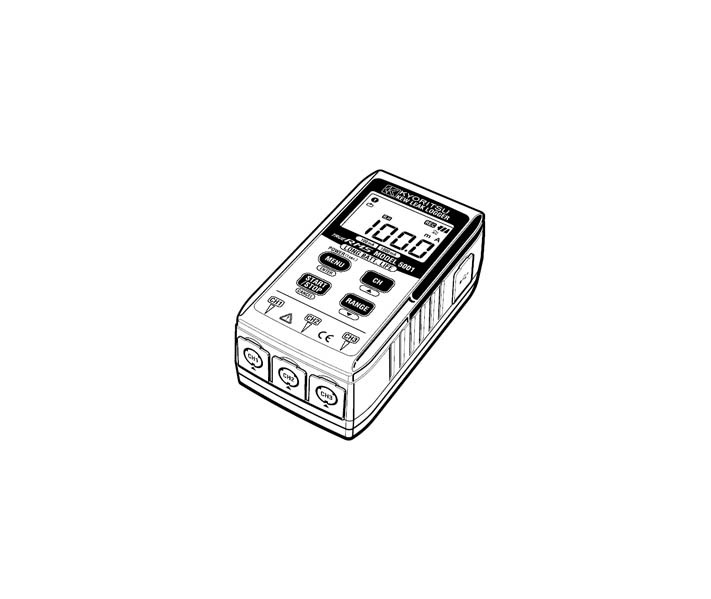

本仪器适用于测试并记录泄漏电流。能够利用钳形传感器通过 3 个通道记录泄漏电流。可测定和记录最大范围 AC 1000mA rms（50/60Hz）的真有效值。
技术参数
1、测量范围及精确度
连续记录模式[RMS](AC 50/60Hz，正弦波)：
量程 | 测试范围 | 仪器精确度 | 与传感器结合的准确度 |
100mA | 0~100.0 mA | ±1.0%rdg±5dgt | ±2.0%rdg±10dgt |
1000mA | 0~1000 mA | ±2.0%rdg±6dgt |
峰值系数≤2.5：正弦波精确度+2%+5dgt
事件 / 区间最大值记录模式[RMS]( AC 50/60Hz，正弦波)：
量程 | 测试范围 | 仪器精确度 | 与传感器结合的准确度 |
100mA | 0~100.0 mA | ±1.5%rdg±7dgt | ±2.5%rdg±12dgt |
1000mA | 0~1000 mA | ±2.5%rdg±8dgt |
*电流设定值的判定精确度（事件 / 区间最大值 / 截获记录模式）、
*截获记录模式瞬时值精确度：
量程 | 测试范围 | 仪器精确度 | 与传感器结合的准确度 |
100mA | 0~100.0 mA | ±3%rdg±2%fs | ±4%rdg±2.5%fs |
1000mA | 0~1000 mA | ±4%rdg±2%fs |
2、工作方式：逐次比较方式
3、输入：交流电压（AC 100mV/A）
4、额定最大工作电压：AC 170mVrms，250mV 峰值
5、输入通道数：3
6、测定方式：真有效值演算
7、RMS 测试时间间隔：1 秒~60 分钟：由记录间隔决定。
8、连续记录模式：约 100ms：每 3.3 秒采样一次。（检测电流：采样间隔约 1.6ms）
9、区间最大值、事件记录模式：约 100ms：每 1ms 采样一次。（检测电流：采样间隔约 0.5ms）
10、截获记录模式显示：液晶显示屏
11、电池电压警告：4 格电量显示
12、输入过量显示：超过测定范围，显示“OL”（最大表示 1049 计数）
13、自动关机功能：最后操作后 3 分钟自动关机（记录停止时）
14、使用环境：室内使用，高度 2000m 以下
15、保证精度温湿度范围：23ºC±5ºC 相对湿度 85% 以下，不结露
16、操作温湿度范围：0ºC ~50ºC 相对湿度 85% 以下，不结露
17、存储温湿度范围：-20ºC ~ 60ºC 相对湿度 85%以下，不结露
18、电池：DC6V 碱性电池（LR6）×4 节（M5000）
DC9V 碱性电池（LR6）×6 节（M5001）
19、消耗电流：约 5mA
20、连续使用可能时间：MODEL 5000：约 25 天（常温）；MODEL 5001：约 40 天（常温）。
21、安全规格：IEC 61010-1 ：2001 CAT Ⅲ 300V 污染度 2 IEC 61326（EMC 标准
22、过载保护：最大 AC1500A/10 秒(使用传感器 M-8143 时)
23、耐电压：AC3536V（RMS 50/60Hz）/5 秒
24、绝缘电阻：50Mohm 以上/1000V
25、外形尺寸：111（L）×60（W）×36（D）mm（M5000）
111（L）×60（W）×42（D）mm（M5001）
26、重量：约 255g(M5000)/ 315g(M5001)(含电池)27、附件：
（1）碱性电池 LR6×4 节（M5000） 碱性电池 LR6×6 节（M5001）
（2）图表显示软件 CD 光盘（1）KEW LOG SOFT
（3）USB 电缆（
（4）便携式外壳
（5）使用说明书
可选件：
（6）漏电流钳形传感器（M-8141/8142/8143）
（7）硬质外壳（M-9119）
（8）传感器延长线（M-7147）
参考标准
IEC 61010-1 ：2001
