产品概述

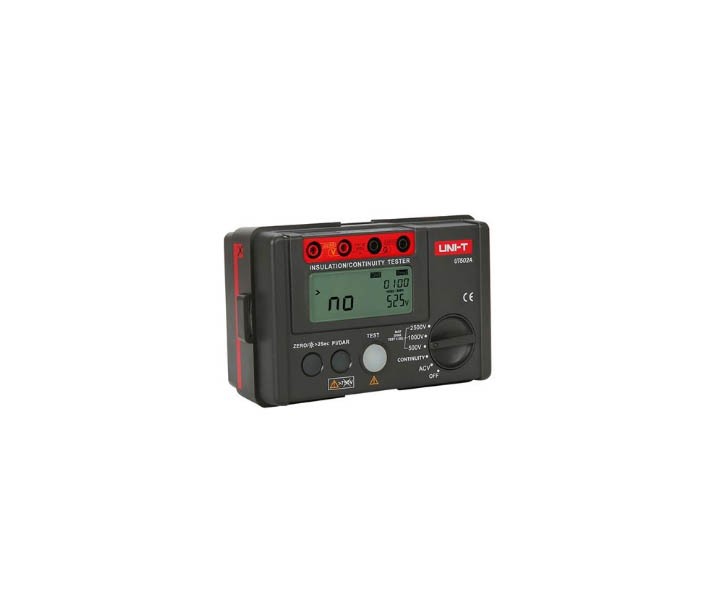

UT502是数字绝缘测试仪表，整机采用全新设计以及大规模集成电路和数字电路相组合，完成绝缘电阻、直流电压，交流电压等参数测量；功能更全，准确度更高，性能稳定，操作方便可靠。
功能特点
1、液晶显示1999字计数，超限指示
2、具有交流电压测量功能
3、PI极化指数和DAR绝缘吸收比测量，自动计算电阻比率
4、具有CONTINNUIY低电阻接地连续性测量功能
5、ZERO低电阻归零功能，提高测量准确度
6、自动关机,节省电池电量
7、背光灯功能，便于在阴暗光线下操作
8、自动放电，自动释放电压功能
9、连续测量模式，具有红色警示灯及蜂鸣器报警功能
10、仪表符合UL及CE欧洲共同体（European Union）标准
技术参数
基本功能 | 量程 | 基本精度 | |
型号 |
| UT502A | |
绝缘电阻(Ω) | 输出电压 | 500V/1000V/2500V | 0%～10% |
2500V | 0.00MΩ～99.9MΩ | ±(3%+5) | |
100MΩ～9.9GΩ | ±(5%+5) | ||
10.0GΩ～20.0GΩ | ±(10%+5) | ||
负载电流能力 | 500V(R=500KΩ)1mA | 0%+10% | |
1000V(R=1MΩ) 1mA | 0%+10% | ||
2500V(R=2.5MΩ) 1mA | 0%+10% | ||
短路电流 | <2mA | ||
低电阻(Ω) | 测量电压 | 约 5.0V | ±(2%+3) |
0.00Ω～200Ω | |||
大电流 | >200mA | ||
交流电压 (V) | 30V～750V | ±(2%+3) | |
特殊功能 | |||
吸收比 |
| √ | |
极化指数 |
| √ | |
自动量程 |
| √ | |
低电压显示 |
| √ | |
LCD 背光 |
| √ | |
灯光报警 |
| √ | |
蜂鸣报警 |
| √ | |
高压警示 |
| √ | |
超限指示 |
| √ | |
自动放电 |
| √ | |
输出电压副显 |
| √ | |
10MΩ内阻自检 |
|
| |
一般特征 | |||
电源 | 1.5V 碱性电池（5#） × 6 | ||
LCD尺寸 | 70.6mm × 34mm | ||
机身颜色 | 红色+灰色 | ||
机身重量 | 500g | ||
机身尺寸 | 150mm × 100mm × 71mm | ||
标准配件 | 电池、探针、鳄鱼夹、测试线、布包、背带 | ||
标准包装 | 彩盒、说明书、保修卡 | ||
标准包装数量 | 20台 | ||
标准包装尺寸 | 500mm ×380mm × 330mm | ||
标准包装箱毛重 | 10.5 Kg | ||
参考标准
