产品概述

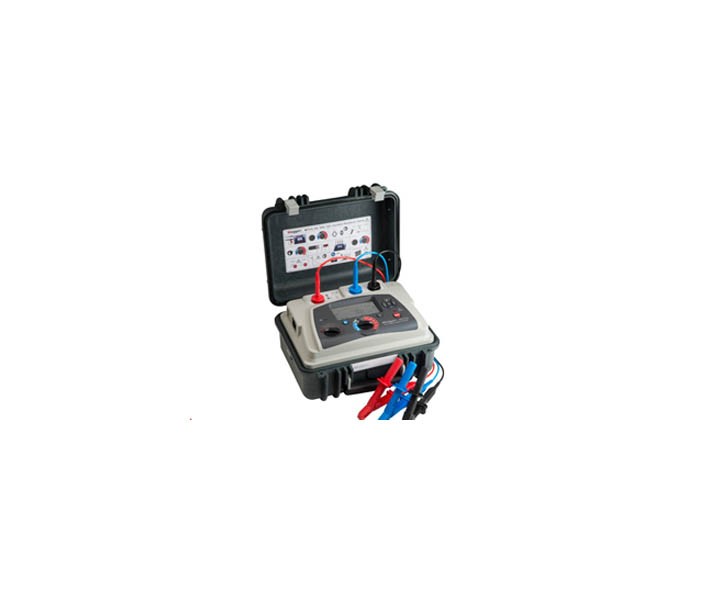

Megger新系列的直流绝缘电阻测试仪针对的用户是原始设备制造商和工业企业。高端型号MIT1525能够执行15 kV的绝缘电阻测试，最大测试电阻可达30 TΩ，1 MΩ — 3 TΩ范围内精度为±5%。MIT 515提供IR、DAR 和PI功能，但是不提供存储功能。MIT525、MIT1025和MIT1525拥有完整的测试模式以及板载内存，以及将数据上传到电脑的功能。
功能特点
绝缘电阻（IR）测试是产品电气绝缘是否有效的一种定性测试。应用场合有电缆绝缘、变压器绝缘、电动机/ 发电机绝缘、断路器绝缘和套管绝缘。常用的现场绝缘测试有持续1分钟的绝缘测试和持续10分钟的极化指数（PI）测试。
特点：
1、最大测试电阻35 TΩ
2、CAT IV 1000 V安全等级（15 kV），海拔3000米内有效
3、独特的双外壳设计－提供更佳保护
4、电池或交流电源供电
5、充电迅速的锂离子电池
6、带时间/日期的高级存储器
优点：
1、测量最高10 TΩ（5 kV）/20 TΩ（10 kV）/30 TΩ（15 kV）的绝缘电阻
2、IR、带时间的IR、DAR、PI、DD、SV和斜坡诊断测试
3、大电流 — 3mA 短路电流
4、噪声抑制 — 抑制3 mA（5 kV和10 kV型号）、6 mA（15 kV）噪声
5、充电迅速的锂离子电池 – 连续6小时的不间断测试@5 kV下 100 MΩ负载，电池符合IEC 62133标准
6、安全标准：5 kV和10 kV型号，CAT IV 600 V，海拔3000米以内15 kV型号，CAT IV 1000 V，海拔3000米以内
7、带自动背光的大LCD显示屏
8、电压表功能（30V到660 V）
9、先进的存储功能，能通过屏幕调用存储的带日期和时间的结果
10、通过USB接口下载板载内存数据
11、PowerDB入门版管理软件
12、温度（由第三方设备测定）与测试结果一起储存
13、PowerDB入门版软件
技术参数
1、AC电压输入范围：5 kV, 10 kV：90-264 V rms, 47- 63 Hz 100 VA
15 kV：90-264 V rms, 47- 63 Hz 200 VA
2、电池：11.1 V, 5.2 Ah锂离子电池,符合IEC 62133:2003标准,
3、电池容量MIT515, MIT525：通常情况下能在5 kV，100 MW负载下持续6个小时
4、电池容量MIT1025：通常情况下能在10 kV，100 MW负载下持续4.5个小时
5、电池容量MIT1525：通常情况下能在15 kV，100 MW负载下持续4.5个小时
6、充电时间： 深度充电2.5小时，正常充电2小时
7、测试电压
MIT515, MIT525：250 V, 500 V, 1000 V, 2500 V,5000 V, V锁
MIT1025：500 V, 1000 V, 2500 V, 5000 V, 10000 V, V锁
MIT1525：1000 V, 2500 V, 5000 V, 10000 V, 15000 V, V锁
8、锁定测试电压VL:
40 V至1 kV以10 V步进，
1kV至5kV以25V步进
5kV至15kV以25V步进
9、输出电压精度：1 GΩ负载额定电压下 +4%，-0%±10 V (0°C 至 0°C)
10、电阻范围：10 k至10 TW @ 5 kV 20 k至20 TW @ 10 kV 10 k至30 TW @ 15 kV
11、从1MΩ到以下阻值的精度：
MIT515，MIT525精度 (23 °C)
5000 V | 2500 V | 1000 V | 500 V | 250 V | |
±5% to | 1 TW | 500 GW | 200 GW | 100 GW | 50 GW |
±20% to | 10 TW | 5 TW | 2 TW | 1 TW | 500 GW |
10 kV | 5000 V | 2500 V | 1000 V | 500 V | |
±5% to | 2 TW | 1 TW | 500 GW | 200 GW | 100 GW |
±20% to | 20 TW | 10 TW | 5 TW | 2 TW | 1 TW |
15 kV | 10 kV | 5000 V | 2500 V | 1000 V | |
±5% to | 3 TW | 2 TW | 1 TW | 500 GW | 200 GW |
±20% to | 30 TW | 20 TW | 10 TW | 5 TW | 2 TW |
13、模拟显示范围：100 kW至10 TW
14、数字显示范围10 kW至30 TW
15、短路电流：3 mA @ 5 kV, 10 kV, 15 kV
16、绝缘警报： 100 kW至10 GW
17、电容充电：
MIT515, MIT525 5 kV，< 3 s / μF
MIT1025 10 kV，< 5 s / μF
MIT1525 15 kV，< 7.5 s / μF
18、电容放电：
从5 kV放电至50 V < 120ms / μF
从10 kV放电至50V < 250ms / μF
从15 kV放电至50V < 350ms / μF
19、电容范围：（ 超过500V）：
MIT515, MIT525 MIT1025：10 nF至25 μF
MIT1525：10 nF至50 μF
20、电容精度 (23 °C): ±10% ±5 nF
21、电流量程：0.01 nA至6 mA
22、电流测量精度：所有电压下5% ±0.2 nA (23 °C)
23、干扰抑制：
MIT515, MIT525：3 mA，450 V至5 kV
MIT1025：3 mA，960 V至10 kV
MIT1525：6 mA，2100 V至15 kV
24、电压表量程：30 V 至 660 V ac 或 dc, 45 Hz – 65 Hz
25、电压表精度：±3%, ±3 V
26、计时范围：最大99分钟59秒, 最小15秒
27、内存容量：5.5个小时每5 s不间断记录
28、测量领域：IR, IR(t), DAR, PI, SV, DD,斜坡测试
29、接口：B型USB
30、实时输出：USB，1 读数/秒（电压、电流和电阻）
参考标准
IEC 62133:2003
