产品概述

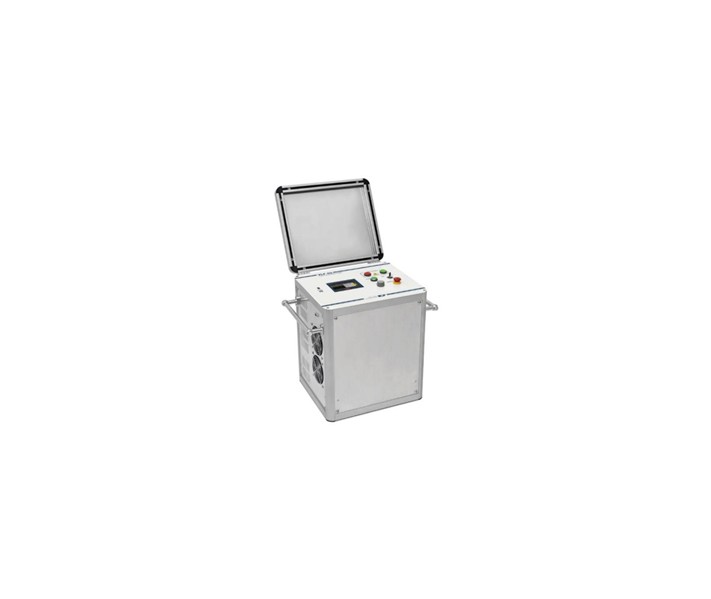

KEP VLF-60TD电缆0.1Hz耐压及超低频介损老化测试系统是乌克兰凯普KEP公司著名配电电缆绝缘层老化、进水程度、水树枝含量定量评价专业仪器，
功能特点
KEP VLF-60TD电缆0.1Hz耐压及超低频介损老化测试系统是乌克兰凯普KEP公司著名配电电缆绝缘层老化、进水程度、水树枝含量定量评价专业仪器，全面满足中国国家标准IEEE400.2-2013《有屏蔽电力电缆1Hz以下超低频现场测试导则》、国家电网Q/GDW11838-2018《配电电缆线路试验规程》，适用于额定电压10kV-35kV交联聚乙烯绝缘层、聚氯乙烯绝缘层、橡皮绝缘电力电缆的介损老化定量评价。VLF-60TD质量轻，携带方便，输出电压0-62kV，最大可试电缆电容值2.44uF@26.1kV有效值@0.1Hz下，相当于额定电压10kV、导体线芯截面积300平方毫米的电缆8.4公里。是您高压电缆现场交接试验、预防性试验、实验室短段试样分析试验的理想选择。
KEP拥有国际实验室认可合作组织 ILAC认可的高压测量校准实验室，电气测量精度享誉世界，全面通过权威的IEC-17025国际规程校准认证。每台VLF -60均通过严谨细致的出厂例行试验，检测报告权威，产品经久耐用，深受100多个国家和地区电力电缆运行维护客户的喜爱。
技术参数
序号 | 项目 | 技术参数 |
1 | VLF输出电压-正弦波 | 0-62kV峰值/0-44kV有效值，连续可调 |
2 | 输出电压精度 | ±1% |
3 | 输出电压分辨率 | 0.1kV |
4 | 输出电流-VLF正弦波 | 0-26mA(rms) |
5 | 输出电流精度 | ±1% |
6 | 输出电流分辨率 | 1uA |
7 | 超低频工作频率 | 默认0.1Hz |
8 | Tan Delta 介损测量范围 | 1·10-4.. 1 |
9 | 介损测量精度 | ±1·10-4 |
10 | 介损测量分辨率 | ±1·10-6 |
11 | 最大可试容量 | 1.0uF@0.1Hz@44kV有效值rms;1.77uF@0.1Hz@36kV有效值rms;2.44uF@0.1Hz@26.1kV有效值rms |
12 | 被测电缆电容范围 | 0.1nF--12uF |
13 | 击穿识别 | 自动击穿识别 |
14 | 工作模式 | 七种：超低频正弦波；超低频方波；直流模式；真空泡直流耐压模式；外护套耐压试验；外护套故障精确定点；烧穿 |
15 | 自动显示输出波形 | 自动绘制真实输出电压随测量时间的电压波形 |
16 | 试验报告 | 自动导出.pdf中文试验报告，U盘 |
17 | 外护套耐压试验 | 0-10kV,连续可调 |
18 | 外护套故障精确定点 | 0-10kV直流脉动,连续可调；时间间隔1:3；1:2 |
19 | 自动显示绝缘电阻 | 10k欧姆—20G欧姆 |
20 | 安全子系统 | 自动放电；紧急停止开关、钥匙开关、零位限位保护等监测子单元 |
21 | 负载冷却循环 | 连续工作，无负载冷却要求 |
22 | 数据接口 | USB2.0, RS-485 |
23 | 液晶显示器 | 6英寸触摸屏，彩色TFT阳光屏（115×86mm） |
24 | 保存数据 | 10000条以上 |
25 | 消耗功率 | 1.2kVA |
26 | 供电电源 | 交流110V-240V宽电压带，50Hz |
27 | 质量 | 47kg |
28 | 体积 | 528×577×408mm（高×长×深） |
29 | 工作温度范围 | -10℃--+50℃ |
30 | 存储温度范围 | -20℃--+60℃ |
31 | 环境相对湿度（%RH） | 平均≤90% |
32 | 国际防尘防水等级 | IP21（上盖合入） |
参考标准
IEEE400.2-2013
