规格参数
产品概述
自动识别元器件类型；测量频率最高 100kHz；测试电平 (100-2000)mVrms；内部DC偏置电压 (0-1500)mV；支持直流电阻、电解电容测量；基本准确度 0.1%； 支持开路、短路校准；数据保持和数据记录功能；4.3寸液晶显示，支持中、英文界面；标配接口：USB HOST、USB DEVICE、LAN、RS232/485、Handler; 支持SCPI通讯协议；Handler 接口，支持比较器分选。
- 自动识别元器件类型；
- 测量频率最高 100kHz；
- 测试电平 ：100-2000 mVrms，可调，1mV 步进；
- 内部DC偏置电压 ：0-1500 mV，可调，1mV 步进；
- 支持直流电阻、电解电容测量；
- 基本准确度 0.1%；
- 支持开路、短路校准；
- 数据保持和数据记录功能；
- 4.3寸液晶显示，支持中、英文界面；
- 标配接口：USB HOST、USB DEVICE、LAN、RS232/485、Handler；
- 支持SCPI通讯协议；
- Handler 接口，支持比较器分选。

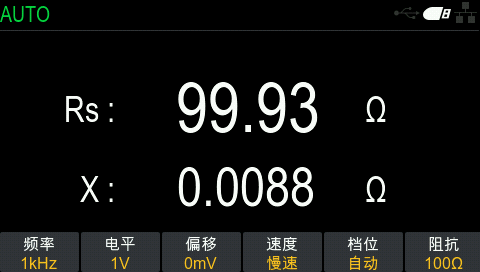

R/C/L测量；
主参数： R/C/ L/Z；副参数：X/D/Q/θ/ESR。

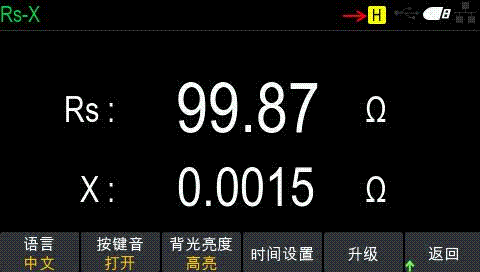

数据保持和数据记录功能
打开数据保持功能时，测量数据保持不变；打开数据记录功能时，显示最大值、最小值和平均值。

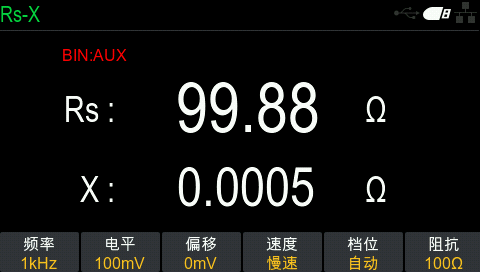

比较器分选测试功能
内置比较器功能分为5档（ BIN:1、BIN:2、BIN:3、BIN:AUX 、 BIN:OUT），根据系统设置中的讯响设置，进行蜂鸣器提示。 分档结果通过 Handler接口输出。

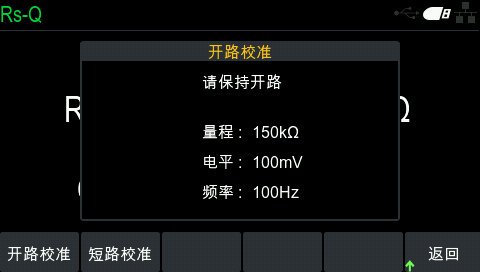

开短路校准
开路、短路校准用来消除仪器和测试夹具的分布参数引入的测量误差。通常在大阻抗测量前进行开路校准，在小阻抗测量前进行短路校准。如果要进行精确测量，建议在测量前进行开、短路校准。

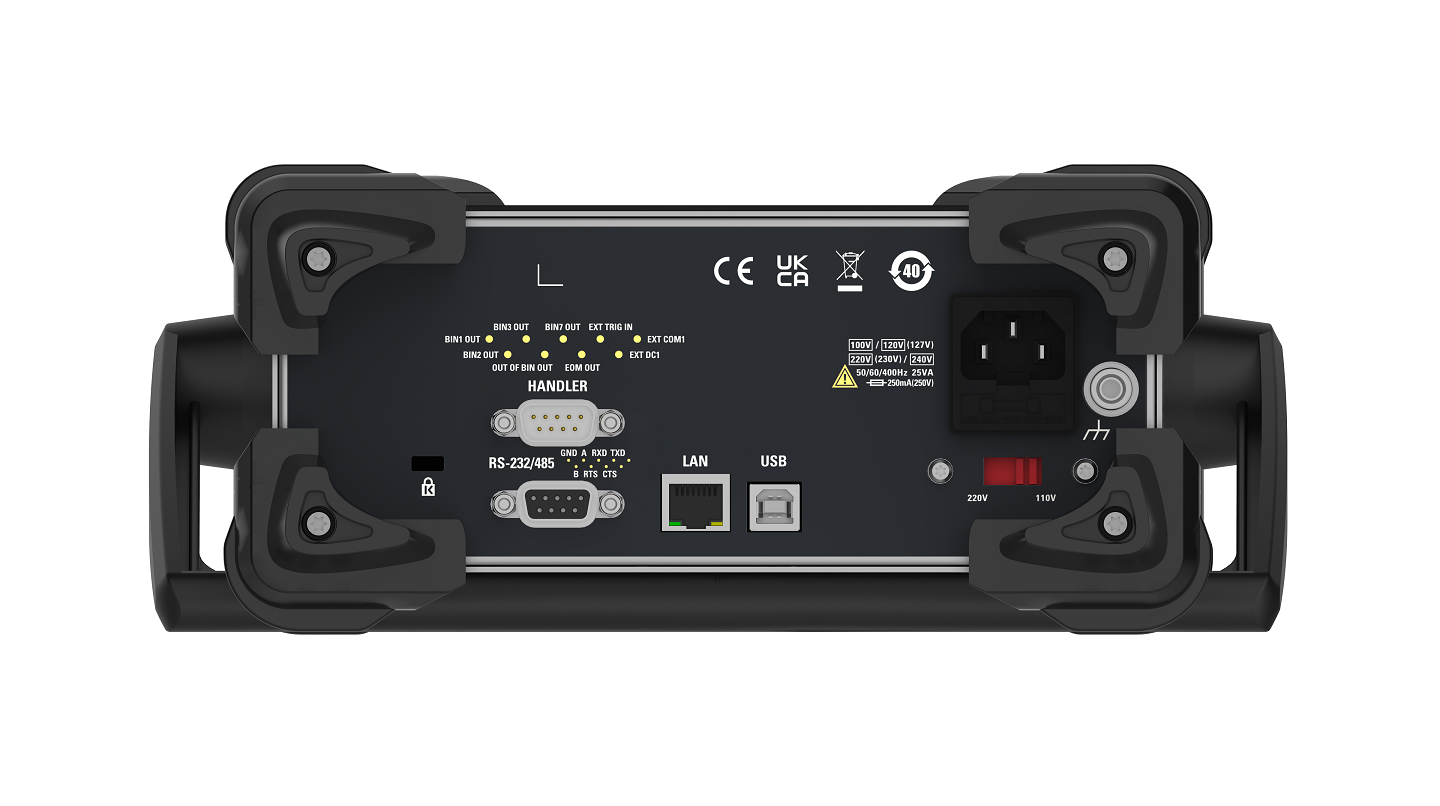

丰富的接口功能
HT2810C数字电桥给用户提供了 Handler 接口，该接口主要用于仪器分选结果的输出。当仪器使用于自动元件分选测试系统中时，该接口提供与系统的联络信号和分选结果输出信号。 另外，该仪器提供了RS232/485、LAN、USB DEVICE接口来实现数据远程通信，可满足目前市场上自动化应用的要求。
技术参数
| 产品型号 | HT2810C | |
|---|---|---|
| 测试频率 | 100Hz-100kHz 连续可调，1Hz 步进 | |
| 显示位数 | 主参数：5 位；副参数：5 位 | |
| 测量参数 | 主参数： R/C/ L/Z；副参数：X/D/Q/θ/ESR | |
| 测量范围 | R | 0.0001Ω - 99.99MΩ |
| C | 0.001pF - 9999μF | |
| L | 0.001μH - 9999H | |
| 基本准确度 | 0.10% | |
| 测量显示速度 | 慢速: 2次/秒； 中速: 5次/秒； 快速: 10次/秒； | |
| 测试电平(Vrms) | 100mV-2000mV 电平连续可调，1mV 步进 | |
| 内部偏置 | 0mV-1500mV 可调，1mV 步进 | |
| 档位/量程 | 自动、手动选择固定档位； | |
| 信号源输出阻抗 | 30Ω、100Ω可选 | |
| 校准功能 | 开路校准、短路校准 | |
| 等效方式 | 串联、并联 | |
| 触发方式 | 自动、总线、外部 | |
| 保存调用 | 设置参数可保存在内部，6组位置，用户可调用 | |
| DCR显示范围 | 0.0001Ω ~ 99.99MΩ | |
| 比较器分选 | 容限范围：-100% ~ +100%， | |
| 五档分选，三档合格,一档不合格,一个辅助档(BIN:1, BIN:2, BIN:3, BIN:OUT, BIN:AUX) | ||
| 通讯接口 | USB HOST、USB DEVICE、LAN、RS232/485、Handler | |
| 系统语言 | 中文、英语 | |
| LCD背光亮度 | 暗、正常、高亮，可选 | |
| 其他功能 | 电解电容测量模式，键盘锁定功能； | |
| 工作环境 | 温度 0℃-40℃，湿度 15%-85%RH。 | |
| 尺寸 | 带护套：308*231.5*109.5mm（长*宽*高） 不带护套：263.6*213.6*88.6mm（长*宽*高） | |
