规格参数
产品概述
HDL2600系列大功率直流电子负载，采用4.3寸高清液晶显示屏，中英文操作界面可选；全系列具有150V、500V、600V三种电压范围，单机功率1.5kW~6kW；内置定电流、定电压、定电阻、定功率，短路模拟，具有动态模式、OCP、OPP功能测试，自动测试及电池测试功能；可编程电流上升率、高速动态带载及可编程序列功能，可以满足大部分的研发需要；内置USB、LAN、RS232和模拟量接口，并具有多种保护功能，支持Modbus 通信功能，可直接接入工业物联网，实现多设备组网控制与参数上传，适配生产线 / 实验室多场景需求；可应用于新能源汽车OBC、动力电池、充电桩、功率电子、伺服/服务器电源、高压UPS、光伏、电网储能、工业电机等多领域。
- 500kHz高速电压、电流采样率；
- 内置定电流、定电压、定电阻、定功率，短路模拟，过流保护测试，序列化测试等多项功能；
- 全系列具有150V、500V、600V三种电压范围，单机功率1.5kW~6kW；
- 可编程电流上升率、高速动态带载及可编程序列功能，可以满足大部分的研发需要；
- 加载电流上升时间及卸载电流下降时间可调，有效减小瞬间冲击；
- 仪器内置五十组设置文件，可保存和调用设置参数；
- 4.3寸LCD彩色显示屏，为用户提供清晰、直观的视觉体验
- 支持Modbus 通信功能，可直接接入工业物联网，实现多设备组网控制与参数上传，适配生产线 / 实验室多场景需求；
- 内置USB、LAN、RS232和模拟量接口，支持SCPI协议，方便数据交互和远程控制；
- 可应用于新能源汽车OBC、动力电池、充电桩、功率电子、伺服/服务器电源、高压UPS、光伏、电网储能、工业电机等多领域。

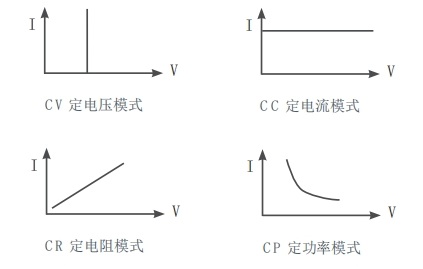

基本模式
内置定电压、定电流、定电阻、定功率四种基本模式，可以满足广泛的测试需求。

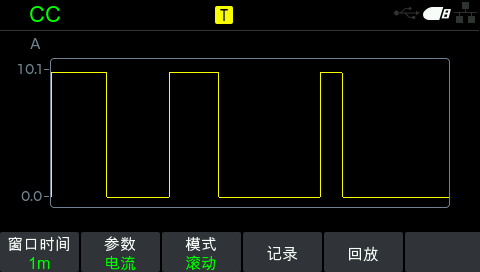

波形显示与记录
可实时显示并记录各种模式下电流、电压、电阻、功率值变化过程，并生成动态曲线存储。

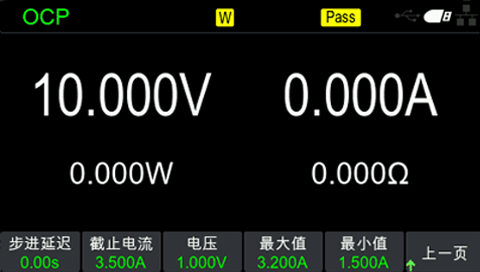

OCP/OPP测试
仪器自动抓取OCP、OPP点，并判断测试结果是否超出设定规格，节省使用者用于设计验证和生成系统的验证时间。

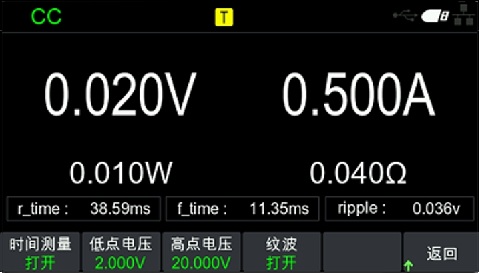

电压纹波测量
可精准评估电源动态响应与稳定性，快速定位瞬态异常及纹波超标问题，提升电源设计调试效率与可靠性。
技术参数
| 型号 | HDL2615-600-60 | HDL2615-150-240 | HDL2630-600-120 | HDL2630-150-480 | HDL2645-600-180 | HDL2645-150-720 | |
|---|---|---|---|---|---|---|---|
| 工作范围 | 电压 | 0-600V | 0-150V | 0-600V | 0-150V | 0-600V | 0-150V |
| 电流 | 0-60A | 0-240A | 0-120A | 0-480A | 0-180A | 0-720A | |
| 功率 | 1.5kW | 3kW | 4.5kW | ||||
| 最低工作电压 | 14V@60A | 1.8V@240A | 14V@120A | 1.8V@480A | 14V@180A | 1.8V@720A | |
| 恒电流模式 | 量程 | 6/60A | 24/240A | 12/120A | 48/480A | 18/180A | 72/720A |
| 分辨率 | 0.1/1mA | 1/10mA | 0.1/1mA | 1/10mA | 0.1/1mA | 1/10mA | |
| 准确度 | U：±(0.05%+0.05%FS)/I： ±(0.05%+0.1%FS) | ||||||
| 恒电压模式 | 量程 | 60/600V | 15/150V | 60/600V | 16/150V | 80/600V | 16/150V |
| 分辨率 | 1/10mV | 0.1/1mV | 1/10mV | 0.1/1mV | 1/10mV | 0.1/1mV | |
| 准确度 | U：±(0.05%+0.05%FS)/ I：±(0.05%+0.1%FS) | ||||||
| 恒电阻模式 | 量程 | 0.03Ω~7.5kΩ | 0.03Ω~7.5kΩ | 0.03Ω~7.5kΩ | 0.03Ω~7.5kΩ | 0.03Ω~7.5kΩ | 0.03Ω~7.5kΩ |
| 分辨率 | 16bit | 16bit | 16bit | 16bit | 16bit | 16bit | |
| 准确度 | 0.1%+0.1%F.S. | ||||||
| 恒功率模式 | 量程 | 1.5kW | 3kW | 4.5kW | |||
| 分辨率 | 0.1W | ||||||
| 准确度 | U：±(0.05%+0.05%FS)/ I：±(0.05%+0.1%FS) | ||||||
| 电流变化率 | 设置范围 | 0.5mA/us-6A/us(60A) | 2mA/us-12A/us(240A) | 1mA/us-12A/us(120A) | 4mA/us-24A/us(480A) | 2mA/us-12A/us(180A) | 10mA/us-24A/us(720A) |
型号及对比
| 系列 | 电压 | 电流 | 功率 | 分辨率 |
|---|---|---|---|---|
 HDL2500+系列示波型直流电子负载 | 0-800V | 0-120A | 300W/600W | 0.1mV/1mV/0.1mA |
 HDL3000系列多通道直流电子负载 | 0-600V | 0-60A | 190W*8CH 380W*4CH | 0.1mV/0.1mA |
HDL2600系列大功率直流电子负载 | 600V/150V | 60A-720A | 1.5kW/3kW/4kW | 1mV/1mA |
 HDL2700系列大功率直流电子负载 | 500V | 0-2480A | 6kW~62kW | 1mV/1mA/10mA |
