规格参数
产品概述
六合一数字示波器：4 通道示波器、16通道逻辑分析仪、2通道信号发生器、数字电压表、串行协议分析仪、FFT频谱分析；DPO/MPO6000系列荧光示波器波形捕获率高达400,000 帧 / 秒，具有 256 级辉度等级及色温显示；标配多达16种触发功能，5种串行解码功能；提供80MHz/100MHz/200MHz三种带宽机型，存储深度可达64Mpts， 16路逻辑分析仪即插即用；双路25MHz信号发生器；标配触摸屏。
- 六合一数字示波器：4 通道示波器+16通道逻辑分析仪+2通道信号发生器+数字电压表+串行协议分析仪+FFT频谱分析；
- 60，000 wfms/s（点显示）/400，000 wfms/s（点显示快速采集模式）的波形捕获率；
- 分段采集功能，最多支持采集80，000段；256级灰度显示；
- 高达16种触发功能，包含5种协议触发；提供5串行解码选件；
- 模拟通道实时采样率1GSa/s，标配64 Mpts存储深度；
- 双通道信号源，内置13种标准波形，4组任意波形，200MSa/s 采样率，8Kpts 波形长度；
- 数字通道实时采样率1GSa/s；
- 模拟通道带宽200 MHz、100 MHz可选；
- 非常低底噪声，500uV/div至10 V/div的超宽垂直动态范围；
- 7英寸WVGA（800*480）电容触摸屏，TFT宽屏、色彩逼真，功耗低，寿命长；
- 42种波形参数自动测量（带统计功能）；
- 5位数字电压表和6位硬件频率计功能；
- 波特图功能【带信号源系列机器可以使用】；
- 多重波形数学运算功能【MATH】；事件搜索功能；
- 标准接口：USB Device、USB Host、LAN；
- 符合LXI CORE 2011 DEVICE类仪器标准，能够快速、经济、高效地创建和重新配置测试系统； 支持远程命令控制。

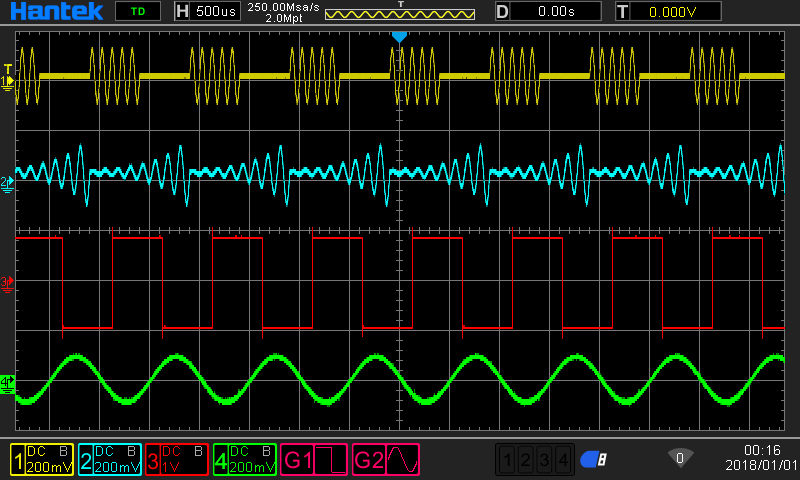

4CH示波器+2CH信号源+16CH数字通道

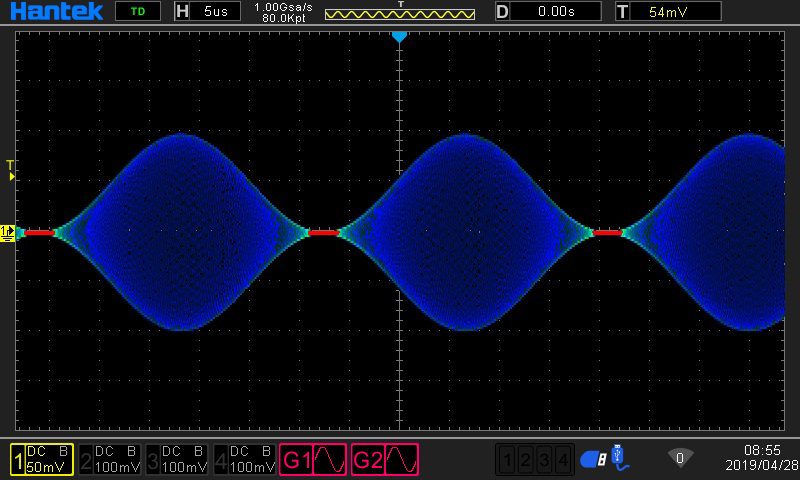

数字荧光显示，色温显示

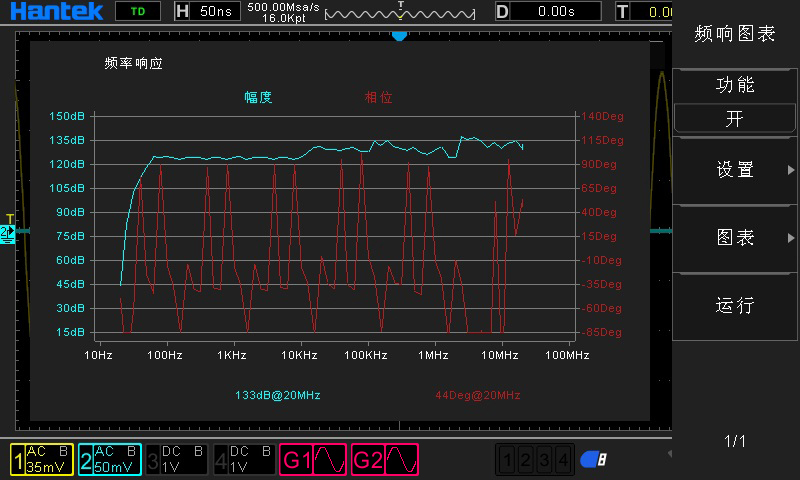

波特图功能

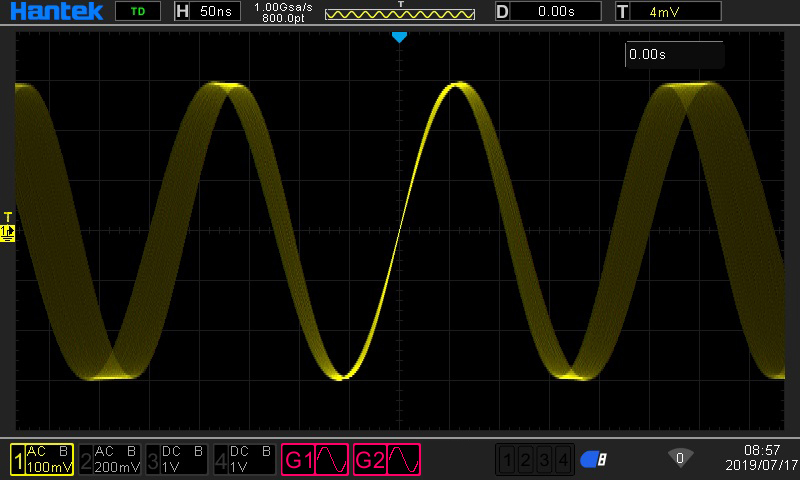

256级辉度等级显示

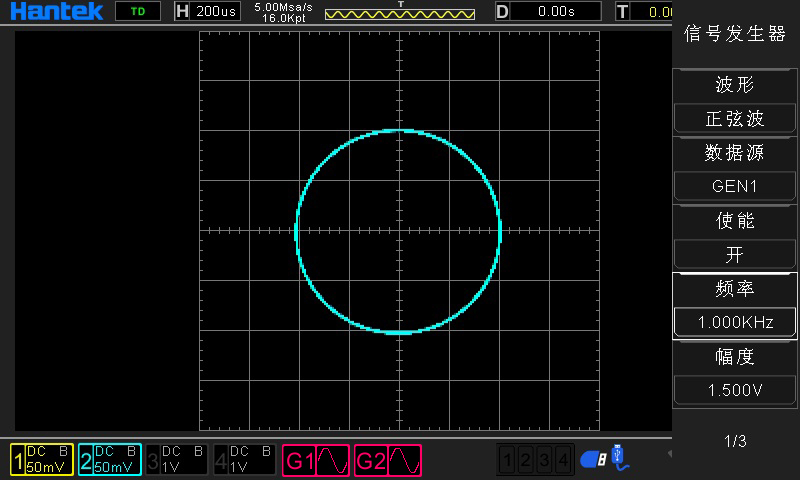

双路 25 MHz 函数 / 任意波形发生器

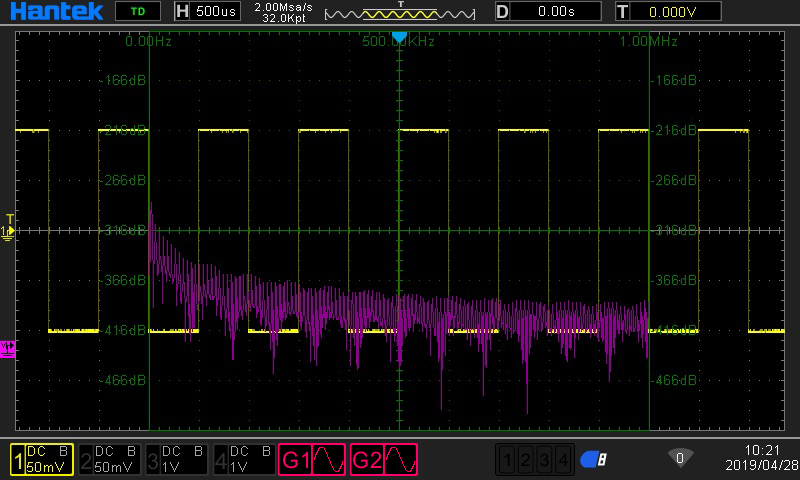

FFT功能刻度显示，支持FFT, 微分、积分和平方根运算

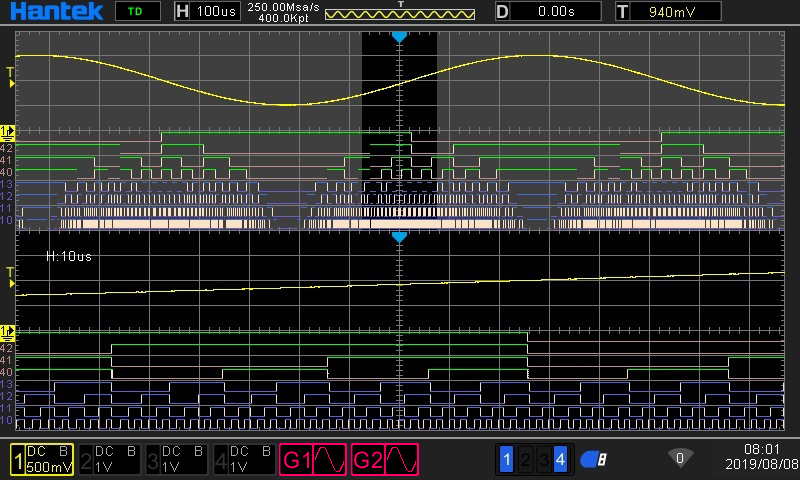

16路数字通道，多种电平选择，支持自定义电平

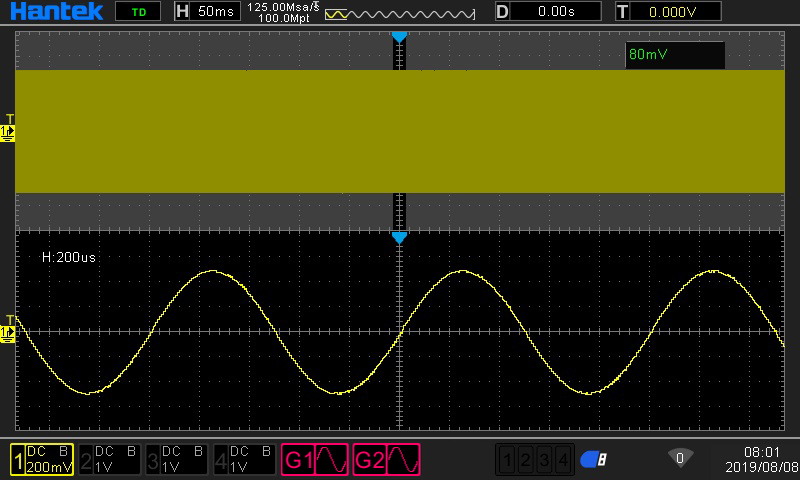

64M存储深度，兼顾波形全局和显示更多细节

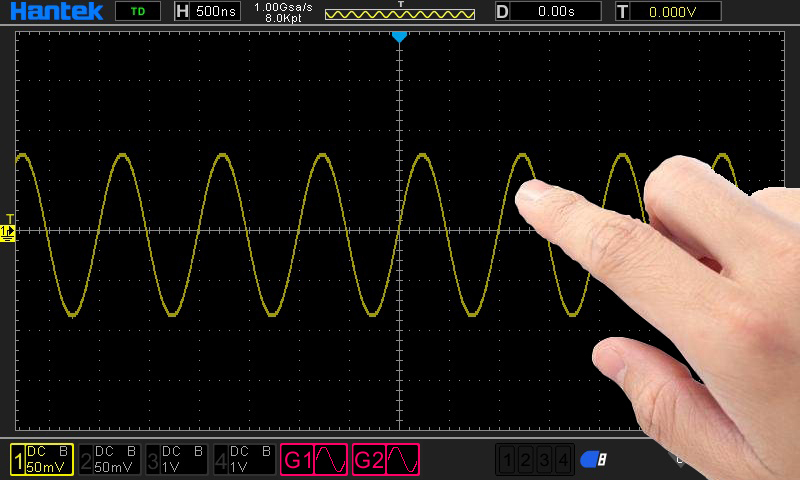

7寸电容触摸屏操作
技术参数
| 示波器功能 | |||||
|---|---|---|---|---|---|
| 采集 | 实时采样率 | 1 GSa/s | |||
| 峰值检测 | 模拟通道4ns | ||||
| 注意：数字通道不支持 | |||||
| 平均模式 | 模拟通道 | ||||
| 所有通道同时达到 N 次采样后，N 次数可在 2、4、8、16、32、 64、128、256、512 和 1024 之间选择 | |||||
| 注意：数字通道不支持 | |||||
| 高分辨率 | 最高12bit | ||||
| 注意：数字通道不支持 | |||||
| 最小检测脉宽 | 8ns | ||||
| 存储深度 | 单通道64M | ||||
| 双通道32M | |||||
| 三，四通道16M | |||||
| 五六七八通道8M | |||||
| 输入 | 通道数量 | 4个模拟通道 | |||
| 注意：数据通道不能打开 | |||||
| 3个模拟通道 | |||||
| 注意：数字通道LA1/LA2/LA3/LA4/LA1LA2/LA3LA4 | |||||
| 2个模拟通道 | |||||
| 注意：数字通道不受限制 | |||||
| 1个模拟通道 | |||||
| 注意：数字通道不受限制 | |||||
| 0个模拟通道 | |||||
| 注意：数字通道不受限制 | |||||
| 输入耦合 | DC、AC或GND | ||||
| 注意：数字通道不支持 | |||||
| 输入阻抗，直流耦合 | 模拟通道 | ||||
| 25pF±3 pF，1MΩ±2% | |||||
| 数字通道 | |||||
| (300KΩ±2%) ，(8 pF±3 pF) | |||||
| 支持探头衰减系数 | 模拟通道1X、10X、100X、1000X | ||||
| 电压等级 | 300V CAT II | ||||
| 最大输入电压 | 模拟通道300VRMS(10X) | ||||
| 数字通道-25V~25V | |||||
| 水平 | 波形内插 | (sin x)/x | |||
| 最大记录长度 | 单通道最大64M | ||||
| 双通道最大32M | |||||
| 三/四通道最大16M | |||||
| 五/六通道最大16M | |||||
| 水平刻度范围 | DPO6084 DPO6104 | ||||
| 2ns/div~100s/div 1， 2， 5步进 | |||||
| 时基模式 | Y-T、X-Y、Roll | ||||
| X-Y个数 | 12通道1个XY通道、3 4通道1个XY通道 | ||||
| 零点偏移 | ±0.5 div×最小时基档位 | ||||
| 取样速率和延迟时间精度 | ±25ppm | ||||
| 时钟漂移 | ≤±5 ppm/年 | ||||
| 增量时间测量精度 | 单次，“取样”模式 | ||||
| （全带宽） | ±（1取样间隔+100ppm×读数+0.6ns） | ||||
| ＞16次以上平均 | |||||
| ±（1取样间隔+100ppm×读数+0.4ns） | |||||
| 取样间隔=秒/格÷200 | |||||
| 垂直 | 带宽（-3db） | DPO6084 | DPO6104 | DPO6204 | |
| 80MHz | 100MHz | 200MHz | |||
| 垂直分辨率 | 模拟通道 8bit | ||||
| 数字通道 1bit | |||||
| 示波器垂直刻度范围 | 输入BNC处为500μV/div~10V/div | ||||
| 位置范围 | 500μV/div to 120mV/div，±1V | ||||
| 122mV/div to 1.2V/div，±10V | |||||
| 1.22V/div to 10V/div，±50V | |||||
| 可选模拟带宽限制， | 典型20MHz | ||||
| 低频响应（-3db） | 在BNC处为≤10Hz | ||||
| 在BNC处的上升时间，典型 | DPO6084 | DPO6104 | DPO6204 | ||
| ≤4.4ns | ＜3.5ns | ≤1.8ns | |||
| 垂直增益精度 | 在“正常”或“平均”采集模式下，10V/格到10mV/格的精度为±3%。 | ||||
| 在“正常”或“平均”采集模式下，5mV/格到500uV/格的精度为±4%。 | |||||
| 直流偏移精确 | ±0.1 div±2 mV±1%偏移值 | ||||
| 通道隔离度 | 直流至最大带宽：>40 dB | ||||
| 注意：使用X1探头时带宽减小到6MHz | |||||
| 垂直（数字通道）（用于 MPO6000D MPO600EDU和DPO6000B/DPO6000C购买数字探头LP104） | |||||
| 触发 | 触发电平范围 | 距屏幕中心±5格 | |||
| 触发模式 | 自动、普通、单次 | ||||
| 电平 | CH1~CH4 | 从显示屏中心开始±4个分度 | |||
| 释抑范围 | 8ns~10s | ||||
| 触发电平精度 | CH1~CH4 | 从中心显示屏开始的±4个分度内为0.2格×伏/格 | |||
| 边沿触发 | 斜率 | 上升沿，下降沿，上升沿或下降沿 | |||
| 信源 | CH1~CH4， | ||||
| D1.0~D1.3， | |||||
| D2.0~D2.3， | |||||
| D3.0~D3.3， | |||||
| D4.0~D4.3 | |||||
| 脉宽触发 | 极性 | 正极性，负极性 | |||
| 条件(When) | <，>， !=， = | ||||
| 信源 | CH1~CH4， | ||||
| D1.0~D1.3， | |||||
| D2.0~D2.3， | |||||
| D3.0~D3.3， | |||||
| D4.0~D4.3 | |||||
| 脉宽范围 | 8ns ~ 10s | ||||
| 视频触发 | 信号标准 | NTSC， PAL | |||
| 信源 | CH1~CH4 | ||||
| 同步 | 扫描线、线数、奇数场、偶数场、所有场 | ||||
| 斜率触发 | 斜率 | 上升，下降 | |||
| 条件(When) | <，>， !=， = | ||||
| 信源 | CH1 ~ CH4 | ||||
| 时间范围 | 8ns ~ 10s | ||||
| 超时触发 | 信源 | CH1~CH4， | |||
| D1.0~D1.3， | |||||
| D2.0~D2.3， | |||||
| D3.0~D3.3， | |||||
| D4.0~D4.3 | |||||
| 极性 | 正极性，负极性 | ||||
| 时间范围 | 8ns ~ 10s | ||||
| 窗口触发 | 信源 | CH1~CH4LA1~LA4 | |||
| 码型触发 | 码型 | 0:低电平；1:高电平；X:忽略； | |||
| 电平（信源） | CH1~CH4 | ||||
| 间隔触发 | 斜率 | 上升，下降 | |||
| 条件(When) | <，>， !=， = | ||||
| 信源 | CH1~CH4， | ||||
| D1.0~D1.3， | |||||
| D2.0~D2.3， | |||||
| D3.0~D3.3， | |||||
| D4.0~D4.3 | |||||
| 时间范围 | 8ns ~ 10s | ||||
| 延迟触发 | 边沿类型 | 上升沿，下降沿 | |||
| 信源 | CH1~CH4 | ||||
| 条件(When) | <，>， !=， = | ||||
| 时间范围 | 8ns ~ 10s | ||||
| 建立保持触发 | 边沿类型 | 上升沿，下降沿 | |||
| 信源 | CH1~CH4 | ||||
| 条件(When) | <，>， !=， = | ||||
| 时间范围 | 8ns ~ 10s | ||||
| 欠幅触发 | 极性 | 正极性，负极性 | |||
| 条件(When) | <，>， !=， = | ||||
| 信源 | CH1~CH4 | ||||
| 时间范围 | 8ns ~ 10s | ||||
| UART 触发 | 条件(When) | 启动、停止、数据、奇偶校验、接收错误 | |||
| 信源(RX/TX) | CH1~CH4， | ||||
| D1.0~D1.3， | |||||
| D2.0~D2.3， | |||||
| D3.0~D3.3， | |||||
| D4.0~D4.3 | |||||
| 数据格式 | Hex（十六进制） | ||||
| 数据长度 | 1 byte | ||||
| 数据位宽 | 5 bit， 6 bit， 7 bit， 8 bit | ||||
| 奇偶校验 | 无、奇数、偶数 | ||||
| 空闲电平 | 高、低 | ||||
| 波特率(可选) | 110/300/600/1200/2400/4800/9600/14400/19200/38400/57600/115200/230400/380400/460400 bit/s | ||||
| 波特率(自定义) | 300bit/s~334000bit/s | ||||
| LIN 触发 | 条件(When) | 间隔场、同步场、ID场、同步错误、标识符、ID和数据 | |||
| 信源 | CH1~CH4， | ||||
| D1.0~D1.3， | |||||
| D2.0~D2.3， | |||||
| D3.0~D3.3， | |||||
| D4.0~D4.3 | |||||
| 数据格式 | Hex（十六进制） | ||||
| 波特率(可选) | 110/300/600/1200/2400/4800/9600/14400/19200/38400/57600/115200/230400/380400/460400 bit/s | ||||
| 波特率(自定义) | 300bit/s~334000bit/s | ||||
| CAN 触发 | 条件(When) | 开始位、远程帧ID、数据帧ID、帧ID、远程帧数据、数据帧数据、错误帧、所有错误、应答错误、过载帧 | |||
| 信源 | CH1~CH4 | ||||
| 数据格式 | Hex（十六进制） | ||||
| 波特率(可选) | 10000， 20000， 33300， 500000， 62500， 83300， 100000， 125000， 250000， 500000， 800000， 1000000 | ||||
| 波特率(自定义) | 5kbit/s~1Mbit/s | ||||
| SPI 触发 | 信源 | CH1~CH4， | |||
| D1.0~D1.3， | |||||
| D2.0~D2.3， | |||||
| D3.0~D3.3， | |||||
| D4.0~D4.3 | |||||
| 数据格式 | Hex（十六进制） | ||||
| 数据位宽 | 4， 8， 16， 24， 32 | ||||
| IIC 触发 | 信源 (SDA/SCL) | CH1~CH4， | |||
| D1.0~D1.3， | |||||
| D2.0~D2.3， | |||||
| D3.0~D3.3， | |||||
| D4.0~D4.3 | |||||
| 数据格式 | Hex（十六进制） | ||||
| 数据索引 | 0~7 | ||||
| 时机(条件) | 开始位、停止位、无应答、地址、数据、重启 | ||||
| 测量 | 光标 | 光标间的电压差△V | |||
| 光标间的时间差△T | |||||
| △T的倒数，以赫兹为单位（1/△T） | |||||
| 自动测量 | 双峰值、频率、平均、最大值、最小值、周期、顶端值、中间值、低端值、幅度、均方根、过冲、预冲、周期均方根、周期平均值、上升时间、下降时间、正脉宽、负脉宽、正占空比、负占空比、FRR、FFF、下降沿过冲、下降沿预冲、Bwidth、FRF、FFR、LRR、LRF、LFR、LFF、最大时刻、最小时刻、正相位差、负相位差、方差、正脉冲数、上升沿数、下降沿数、触发计数 | ||||
| DVM | 数据源 | CH1，CH2，CH3，CH4 | |||
| 测量类型 | 直流有效值 | ||||
| 交流有效值 | |||||
| 直流 | |||||
| 频率计 | 硬件6位频率计 | ||||
| 任意波信号发生器功能 | |||||
| 任意波信号发生器（适用于带有信号源通道的数字示波器） | 通道数量 | 2/3通道 | |||
| 采样率 | 200MSa/s | ||||
| 垂直分辨率 | 12 bits | ||||
| 最高频率 | 25 MHz | ||||
| 标准波形 | 正弦、方波、脉冲、三角波，噪声、直流、Sinc、指数、半失真、洛伦兹，双音多频，高斯，心电图 | ||||
| 任意波形 | Arb1，Arb2，Arb3，Arb4 | ||||
| 正弦 | 频率范围 | 0.1Hz~25MHz | |||
| 方波/脉冲 | 频率范围 | 0.1Hz~10MHz | |||
| 三角波 | 频率范围 | 0.1Hz~1MHz | |||
| 采样波 | 频率范围 | 0.1Hz~1MHz | |||
| 指数波 | 频率范围 | 0.1Hz~5MHz | |||
| 半失真 | 频率范围 | 0.1Hz~1MHz | |||
| 洛伦兹 | 频率范围 | 0.1Hz~1MHz | |||
| 双音多频 | 频率范围 | 0.1Hz~1MHz | |||
| 高斯 | 频率范围 | 0.1Hz~1MHz | |||
| 心电图 | 频率范围 | 0.1Hz~1MHz | |||
| 任意波 | 频率范围 | 0.1 Hz至10 MHz | |||
| 波形长度 | 8KSa | ||||
| 频率 | 精度 | 100 ppm（小于10 kHz）50 ppm（大于10 kHz） | |||
| 分辨率 | 0.1 Hz或4位，取两者较大值 | ||||
| 幅度 | 输出范围 | 10mV~7Vp-p(高阻抗) | |||
| 5mV~3.5Vp-p(50Ω) | |||||
| 直流偏移 | 范围 | ±3.5 V，高阻 | |||
| ±1.75 V，50 Ω | |||||
| 分辨率 | 100 μV或3位，取两者中的较大值 | ||||
| 精度 | 2%（1 kHz） | ||||
| 输出阻抗 | 50 Ω | ||||
| 逻辑分析仪功能 | |||||
| 逻辑分析仪功能 | 输入阻抗，直流耦合 | 数字通道 | |||
| (300KΩ±2%) ，(8 pF±3 pF) | |||||
| 阈值 | 4个通道1组的可调阈值 | ||||
| 阈值选择 | TTL（1.4 V） | ||||
| 5.0 V CMOS（+2.5 V） | |||||
| 3.3 V CMOS（+1.65 V） | |||||
| 2.5 V CMOS（+1.25 V） | |||||
| 1.8 V CMOS（+0.9 V） | |||||
| ECL（-1.3 V） | |||||
| PECL（+3.7 V） | |||||
| LVDS（+1.2 V） | |||||
| 0V | |||||
| 用户自定义 | |||||
| 阈值范围 | ±7.0V，10mV 步进??? | ||||
| 阈值精度 | ±(100mV+3%的阈值设置) | ||||
| 动态范围 | ±5.0V+阈值 | ||||
| 最小电压摆幅 | 500 mVpp | ||||
| 垂直分辨率 | 1 bit | ||||
| 一般技术规格 | |||||
| 显示 | 显示屏类型 | 对角为7"TFT 液晶显示器 | |||
| 显示屏分辨率 | 800（水平）*480（垂直）像素 | ||||
| 显示色彩 | 1600万色（24 bit真色彩） | ||||
| 余辉时间 | 最小值、1 s、5 s、10 s、30S、无限 | ||||
| 显示类型 | 点、矢量 | ||||
| 显示模式 | 色温，灰度 | ||||
| 显示屏亮度 | 可调 | ||||
| 网格类型 | 可选 | ||||
| 网格亮度 | 可调 | ||||
| 接口 | 标准接口 | USB Host，USB Device，LAN，EDU信号 WIFI | |||
| Aux（触发输出/PassFail）--只有EDU型号配置该端口 | |||||
| 可选接口 | PassFail | ||||
| UART | |||||
| HDMI | |||||
| 一般技术规格 | 探头补偿器输出 | ||||
| 输出电压，典型 | 约2Vpp输入≥1MΩ的负载 | ||||
| 频率、典型 | 1kHz | ||||
| 电源电压 | 100-120VACRMS(±10%)，45Hz到440Hz，CATⅡ | ||||
| 120-240VACRMS(±10%)，45Hz到66Hz，CATⅡ | |||||
| 功率消耗 | 小于30W | ||||
| 熔断器 | T，3.15A，250V，5x20mm | ||||
| 操作温度 | 0~50 °C (32~122 °F) | ||||
| 存储温度 | -40~+71 °C (-40~159.8 °F) | ||||
| 湿度 | ≤+104℉(≤+40°C): ≤90%相对湿度 | ||||
| 106℉~122℉ (+41°C ~50°C): ≤60% 相对湿度 | |||||
| 冷却方式 | 对流 | ||||
| 海拔高度 | 操作时和不操作时 | 3，000m（10，000英尺） | |||
| 机械冲击 | 随机振动 | 50Hz到500Hz时为0.31 g RMS， | |||
| 每轴向为10分钟 | |||||
| 不操作时 | 5Hz到500Hz时为2.46g RMS， | ||||
| 每轴向为10分钟 | |||||
| 操作时 | 50g，11ms，半正弦波 | ||||
| 机械部分 | 示波器大小 | 318 x 140 x 150mm(长 x 宽 x 高) | |||
| 重量 | 2900g | ||||
型号及对比
| 系列 | 示波器带宽 | 通道数 | 实时采样率 | 其他 |
|---|---|---|---|---|
 DPO7000系列 | 500MHz 350MHz 200MHz 100MHz | 4通道示波器 1通道信号源 16通道逻辑分析仪 | 2GSa/s单通道 2GSa/s半通道 1GSa/s全部通道 | 5999-21999元 示波器/16通道逻辑分析仪/频谱分析仪/ 任意波发生器/数字电压表/ 频率计和累加器/协议分析仪; 2G存储深度; 200万帧的硬件实时波形录制和回放; |
 DPO8000系列 | 1GHz 800MHz 500MHz 300MHz | 4通道示波器 2通道信号源 16通道逻辑分析仪 | 8GSa/s单通道 8GSa/s半通道 4GSa/s全部通道 | 示波器/16通道逻辑分析仪/频谱分析仪/ 任意波发生器/数字电压表/ 频率计和累加器/协议分析仪/协议发生器; 2G存储深度; 200万帧的硬件实时波形录制和回放; |
 HRDO4000系列 | 3GHz 2.5GHz 2GHz 1GHz 800MHz 500MHz | 4通道示波器 2通道信号源 16通道逻辑分析仪 | 10GSa/s单通道 10GSa/s半通道 5GSa/s 全部通道 | 4通道示波器/16通道逻辑分析仪/频谱分析仪/双路任意波发生器/数字电压表/频率计和累加器/协议分析仪/协议发生器 2G存储深度 |
 HRDO2000系列 | 500MHz 350MHz 200MHz 100MHz | 4通道示波器 1通道信号源 16通道逻辑分析仪 | 2.5GSa/s单通道 2.5GSa/s半通道 1.25GSa/s 全部通道 | 4通道示波器/16通道逻辑分析仪/频谱分析仪/任意波发生器/数字电压表/频率计和累加器/协议分析仪/协议发生器 2G存储深度 |
 DSO2D20(2GSa/s)系列 | 200MHz 350MHz 500MHz | 2CH示波器 1CH信号源 | 2GSa/s单通道 1GSa/s全通道 | 2通道示波器 1通道信号发生器 5种串行协议触发和解码 32种自动测量统计分析 |
 DSO2000系列 | 150MHz 100MHz | 2通道示波器 1通道信号发生器 两路数字电压表 外触发 | 1GSa/s | 2通道示波器 一路25MHz信号发生器 五种串行协议触发和解码 32种自动测量统计分析 SCPI远程控制 双路DVM功能 |
DPO6000系列 | 100MHz 200MHz | 4通道示波器 两路信号发生器 16路逻辑分析仪 数字电压表 串行协议分析 FFT频谱分析 | 1GSa/s | 400,000 帧 / 秒波形捕获率 16种触发功能，5种串行解码 64M存储深度，80，000段分段采集 7英寸WVGA（800*480）电容触摸屏 |
 DSO4004C系列 | 80~250MHz | 4通道示波器 +1通道信号源+ 外触发 DVM+自动量程功能 | 1GSa/s | 示波器+信号发生器 7''高分辨率彩显(800x480); 64K存储,集成USB Host/Device, 支持U盘存储,系统升级 DVM数字万用表功能、自动量程； |
 DSO4004B系列 | 80-250MHz | 4通道示波器 + 外触发 +DVM+自动量程功能 | 1GSa/s | 示波器 7''高分辨率彩显(800x480); 64K存储,集成USB Host/Device, 支持U盘存储,系统升级 DVM数字万用表功能、自动量程； |
 DSO4002C系列 | 70MHz—200MHz | 2通道示波器 + 外触发 +1通道信号源 | 1GSa/s | 示波器+信号发生器 7''高分辨率彩显(800x480); 40K存储,集成USB Host/Device, 支持U盘存储,系统升级 |
 MSO5000D系列 | 60MHz-200MHz | 2（模拟） + 16（逻辑） + 外触发 . | 1GSa/s(模拟), 500MSa/s(逻辑) | 1M存储深度，混合信号示波器， 7吋高分辨率彩显(WVGA 800x480）, 集成USB Host/Device，支持U盘存 储、系统升级, VGA功能（可选） |
 DSO5000P系列 | 70MHz-200MHz | 2（模拟） + 外触发 | 1GSa/s | 40K存储深度，7吋高分辨率彩显 (WVGA 800x480）,集成USB Host/ Device， 支持U盘存 储、系统升级; |
 DSO5000M系列 | 60MHz-200MHz | 2（模拟） + 外触发 | 1GSa/s | 1M存储深度，7吋高分辨率彩显 (WVGA 800x480）,集成USB Host/ Device， 支持U盘存 储、系统升级; VGA功能（可选） |
 MSO7000BLG系列(已停产) | 80-300MHz | 4/2通道 +外触发 | 2GS/s(模拟) 1GS/s(逻辑) | 示波器+逻辑分析仪+信号发生器 7''高分辨率彩显(800x480); 32K存储,集成USB Host/Device, 支持U盘存储,系统升级 |
 DSO7000B系列（已停产） | 60-300MHz | 2/4通道 | 2GSa/s | 2GS/s实时采样率，64K存储深度， 7吋高分辨 率彩显(WVGA 800x480), 集成USB Host/Device， 支持U盘存 储、系统升级； |
