产品概述
输出缓启动时长可按需设置，有效避免对不同负载的上电冲击。摒弃工频变压器，使用高频变压器，具备体积小重量轻等特点。使用电能累计功能可统计用电总量，便于成本核算、能效分析与用电管理。棒图可直观显示实时电能参数的数值及变化趋势，便于快速监控运行状态、识别异常波动，提升运维效率与系统稳定性。标配 USB、RS232、CAN/RS485 接口，可选配LAN接口，支持 SCPI 通讯协议，轻松组建自动测试系统。支持Modbus 通信功能，可直接接入工业物联网，实现多设备组网控制与参数上传，适配生产线 / 实验室多场景需求。采用高质量护套设计，既美观又便于移动与防护。配备高清彩色触控液晶屏，显示清晰直观，触控操作便捷直观，提升人机交互效率。运用数字化控制和高频脉宽调制技术，响应速度快、输出精度高、波形纯净、可靠性强。拥有短路、过流、过压、过热等多重保护功能。广泛应用于电子产品、医疗设备、电机、照明设备以及新能源等领域，充分满足产品设计开发、产线检测、质保检测、老化寿命等各类测试需求。
- 7寸高清彩色触控液晶屏，显示清晰直观，触控操作便捷直观，提升人机交互效率；
- 动态响应速度快，电压突变反应时间在20ms以内；
- 输出波形纯净，波形失真度低；
- 使用高频变压器，体积更小重量更轻；
- 输出缓启动时长可按需设置，有效避免对不同负载的上电冲击；
- 电能累计功能可统计用电总量，便于成本核算、能效分析与用电管理，助力优化能耗、发现异常并提升能源利用效率；
- 棒图可直观显示实时电能参数（如电压、电流、频率、温度等）的数值及变化趋势，便于快速监控运行状态、识别异常波动，提升运维效率与系统稳定性；
- 具备智能监控功能，实时监控内部电压，电流，温度等参数，一旦出现异常，立即报警，提示操作人员及时处理；
- 支持Modbus 通信功能，可直接接入工业物联网，实现多设备组网控制与参数上传，适配生产线 / 实验室多场景需求；
- 拥有短路、过流、过压、过热等多重保护功能，快速切断风险，避免设备损坏，延长使用寿命，保障系统安全稳定运行，降低故障损失。

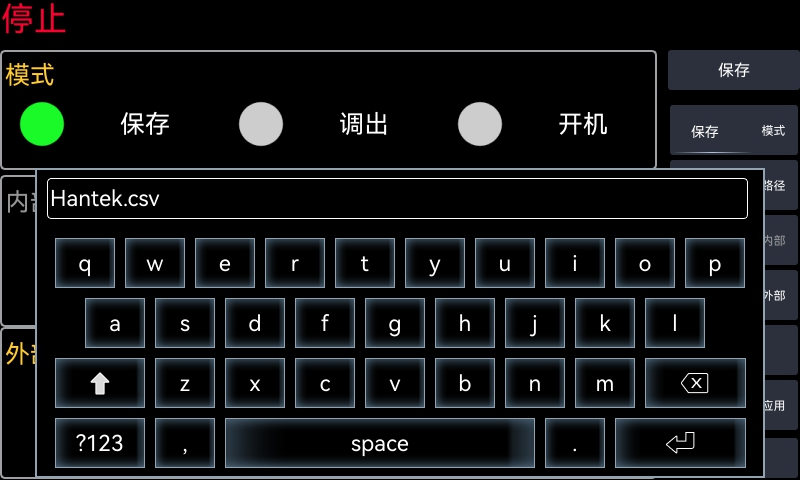

前置USB接口实现导入导出文件功能
通过USB接口导入CSV 格式文件。外部存储功能，将系统设置保存到外部存储器中。

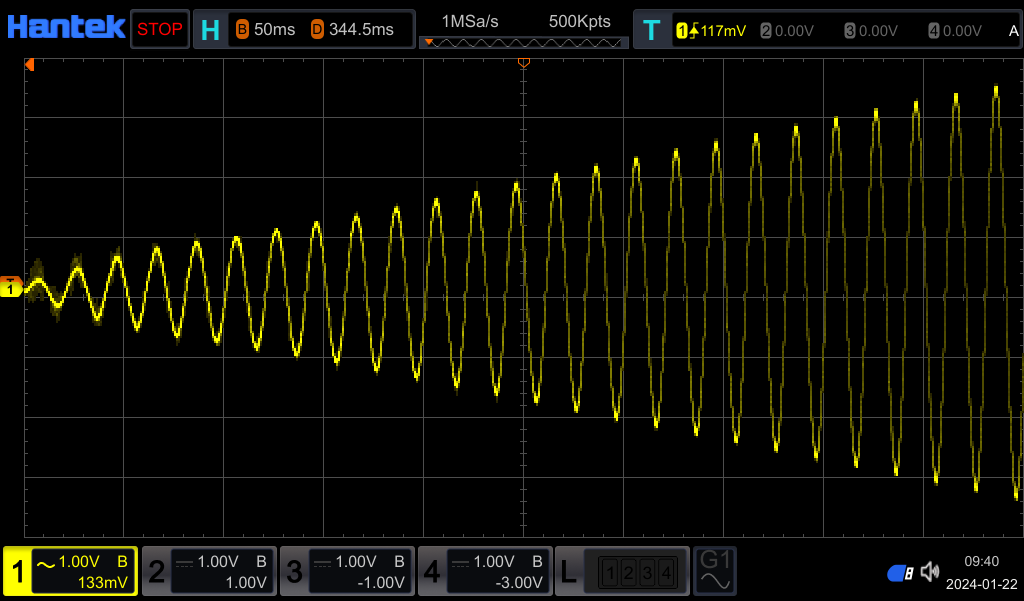

设置软启动时间
可以让用户自行设置电压软启动时间，使电压有规律的递增，逐步达到设定值，也可以减少待测物开机时的浪涌电流。

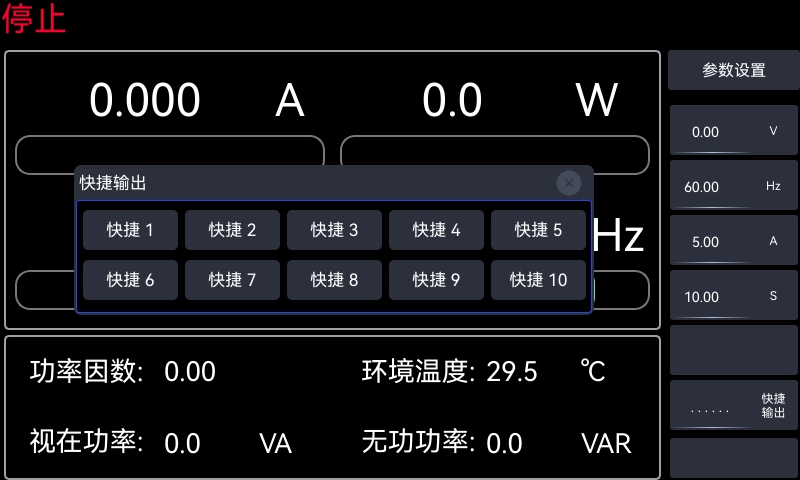

十组快捷输出
具有110V/220V，50Hz/60Hz等快捷输出，一键到位，提高日常工作效率。

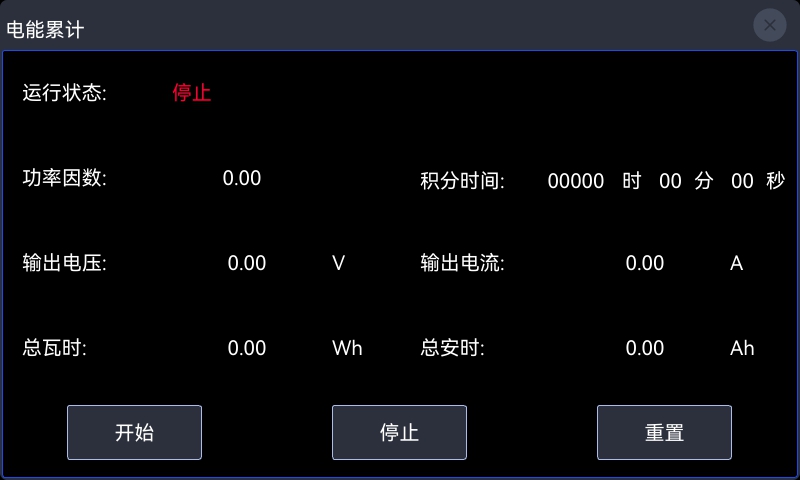

电能累计
可统计用电总量，便于成本核算、能效分析与用电管理，助力优化能耗、发现异常并提升能源利用效率。

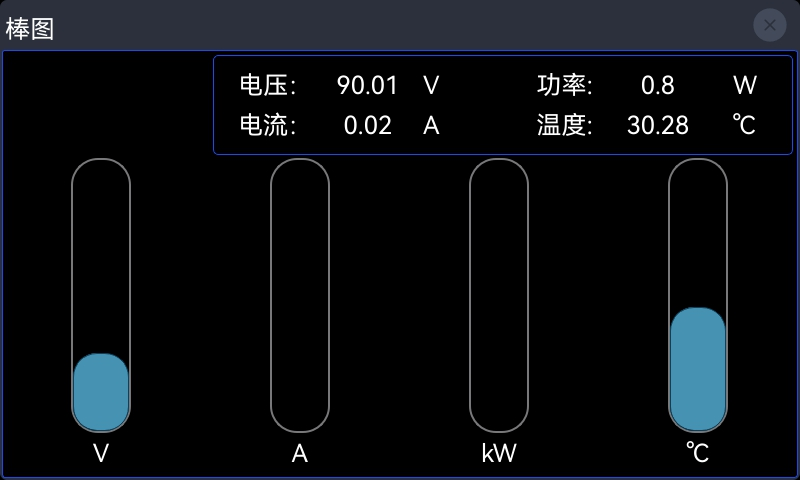

棒图
可直观显示实时电能参数（如电压、电流、功率以及温度）的数值及变化趋势，便于快速监控运行状态、识别异常波动，提升运维效率与系统稳定性。

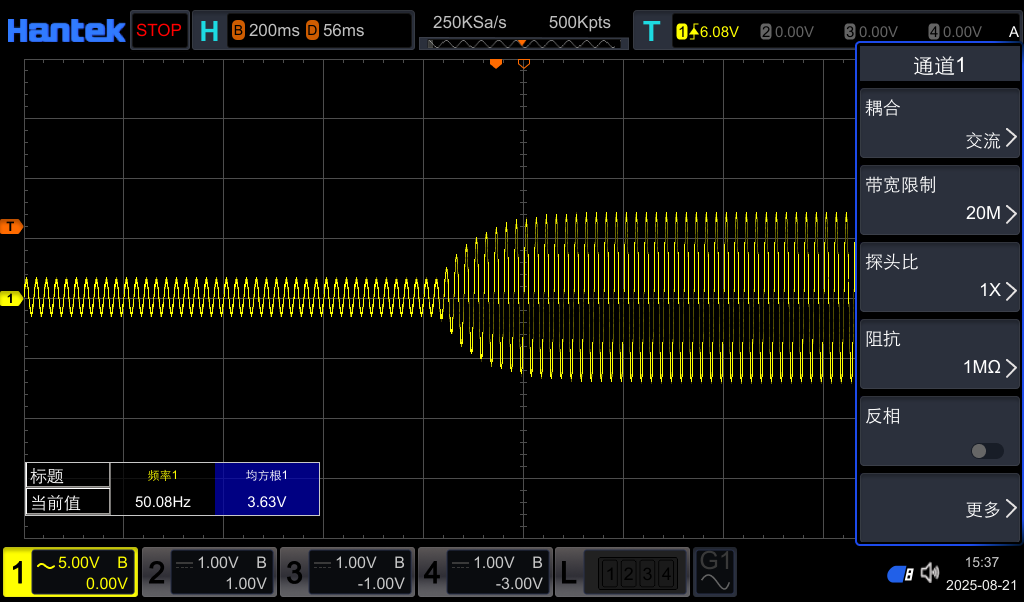

List 输出序列波形
为用户提供简单易行的方式来实现输出参数逐步或连续的变化，输出电压的幅度。可以模拟各种电源瞬间断电、缓升等特性。

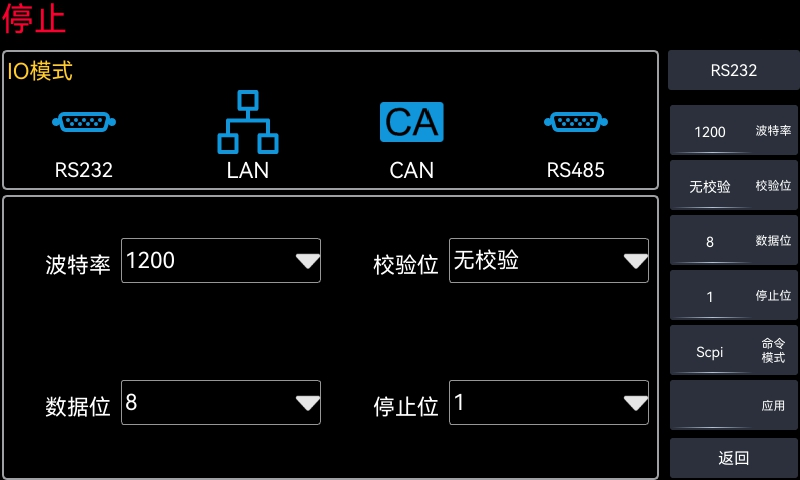

提供丰富的配置接口
标配 USB、RS232、CAN/RS485 接口，可选配LAN接口。
技术参数
| 参数 | HAP11L3000 | HAP11L5000 | HAP31L5000 |
|---|---|---|---|
| 输出功能 | 模拟各国电压 | ||
| 隔离功能 | 内置隔离变压器 | ||
| 接线方式 | 输入端：单相两线 输出端：单相两线 | 输入端：三相三线 | |
| 输出端：单相两线 | |||
| 输出相数 | 单相两线+PE | ||
| 输出模式 | 单相标准正弦波输出 | ||
| 输出电压 | 0-300.0V额定电压：220.0V | ||
| 电压设置精度 | 精度：≤0.1% 解析度：0.1V | ||
| 额定电流 | 14A | 23A | 23A |
| 输出功率 | 3KVA | 5KVA | 5KVA |
| 输出频率 | 45-65Hz,可选配45-400Hz | ||
| 频率设置精度 | 精度：≤0.05% 解析度：0.1Hz | ||
| 频率稳定度 | ≤0.05% | ||
| 电压失真度 | ＜2%(线性负载） | ||
| 反应时间 | ≤2ms | ||
| 电压突变响应时间 | ≤20ms | ||
| 波峰因数 | 1.41±0.1 | ||
| 源电压效应 | ≤1% | ||
| 负载效应 | ≤1% | ||
| 效率 | ＞90% | ||
| 显示模式 | 7寸LCD显示 | ||
| 电压测量精度 | 精度：0.2%FS+0.3%显示值 解析度：0.1V | ||
| 频率测量精度 | 精度：0.05% 解析度：0.1Hz | ||
| 电流测量精度 | 精度：0.3%FS+0.5%显示值 解析度：0.1A/1A | ||
| 自动记忆功能 | 设置参数自动记忆，开机自动调用 | ||
| 快捷组调用 | 10组快捷操作参数组，可快速切换 | ||
| 实时调整功能 | 启动状态下，可实时调整输出电压设置值 | ||
| 过载能力 | 105%＜过载≤110% 60秒后切断输出 | ||
| 110%＜过载≤120% 5秒后切断输出 | |||
| 保护装置 | 输出过流、过载保护、输出短路保护、过热保护 | ||
| 通讯接口 | 标配 USB、RS232、CAN/RS485 接口，可选配LAN接口 | ||
| 输入相数 | 单相两线+PE | 三相三线+PE | |
| 输入电压范围 | 220V±10% | 380V±15% | |
| 输入频率范围 | 50/60Hz | ||
| 工作温度 | 0~40℃ | ||
| 工作湿度 | 20~90%RH(非凝露) | ||
| 尺寸L×W×H（mm） | 500×430×132 | ||
| 重量（Kg） | 19.6Kg | ||
型号及对比
| 系列 | 接线方式 | 输出电压/电流 | 输出功率 | 其他 |
|---|---|---|---|---|
台式变频电源3KVA/5KVA | 输入端:单相两线 输出端:单相两线 输入端：三相三线 输出端：单相两线 | 300V/14A 300V/23A | 3KVA/5KVA | 标配 USB、RS232、CAN/RS485 接口，选配 LAN接口。 |
 台式变频电源500VA/1KVA | 输入端:单相两线 输出端:单相两线 | 300V/9.0A | 500VA 1KVA | 标配：USB、RS232/485接口 |
 数据记录型变频电源HAP33000系列 | 输入端:三相四线 输出端三相四线 | 300.0V/727.2A | 15KVA—240KVA | 标配RS232、RS485、LAN、GPIB等通信接口 记录两个月的数据波形 智能监控内部电压，电流，温度等参数 |
 数据记录型变频电源HAP31000系列 | 输入端：三相四线 输出端：单相两线 | 300V/909.1A | 10kW—100kW | 标配RS232、RS485、LAN、GPIB等通信接口 |
 变频电源AEX系列 | 输入端：三相三线 输出端：单相两线 | 300V/23A | 5KVA | 标配：USB,LAN,RS232/485 选配：GPIB |
