产品概述
高性能四通道可编程线性直流稳压电源；4.3英寸彩色显示屏，实时显示电压/电流/功率值及波形，使输出状态和趋势一目了然；1mV/1mA高分辨率，＜350 μVrms / 2 mVpp低纹波噪声，245W高输出功率，≤50μs快速瞬态响应；四通道间电气隔离且各通道连续可调；过压、过流、过温、短路保护功能；定时和延时输出、恒压、恒流功能；独立、串联、并联、跟踪四种工作模式；数字键盘输入、存储，键盘锁定功能；丰富的接口配置：USB HOST、USB DEVICE、数字I/O接口、LAN、RS232/485、GPIB。
- 四通道可编程线性直流稳压电源，245W输出功率，通道之间电气隔离，四通道连续可调；
- HDP4000S系列支持后置输出，方便测试系统布线，2线/4线模式显示；
- 4.3英寸彩色显示屏，实时显示电压/电流/功率值及波形，使输出状态和趋势一目了然
- HDP4000系列分辨率：1 mV，1 mA；HDP4000S系列分辨率：0.1 mV，1 μA；
- 低纹波噪声：＜350 μVrms / 2 mVpp；
- 瞬态响应时间：≤50μs；
- 过压/过流/过温/短路保护功能，可以灵活设置过压和过流参数，对负载实现有效保护；
- 智能温控风扇自动调整转速，有效降低风扇噪声；
- 使用颜色和数字标识，可让用户轻松识别特定通道输出的相关信息；
- 提供10组存储，可存储序列/延时/记录/面板条件设置；
- list列表功能，通过编辑单步的电压、电流、时间，List功能可以生成多种复杂的序列，以满足复杂的测试需求；
- 记录仪功能：可对输出电压、电流、功率情况进行记录，并以图形显示；
- 具有键盘锁功能，防止误操作；
- 支持SCPI远程命令控制；
- 支持U盘（FAT32格式，Flash型）存储，一键截屏，数据记录功能；
- 标准配置接口：USB HOST、USB DEVICE、LAN、数字I/O接口、RS232/RS485（HDP4324B/HDP4424B）、GPIB（HDP4324H/HDP4424H）、上位机控制功能（HDP4324G）。

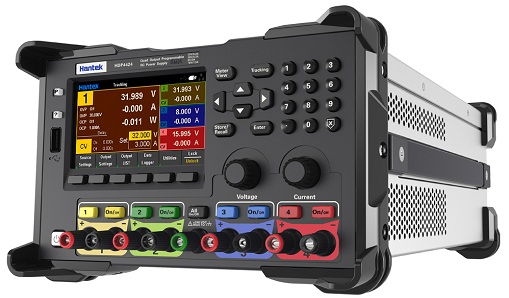

优秀的工业设计
艺术与技术的结合，即美观时尚又坚固耐用、精确稳定。

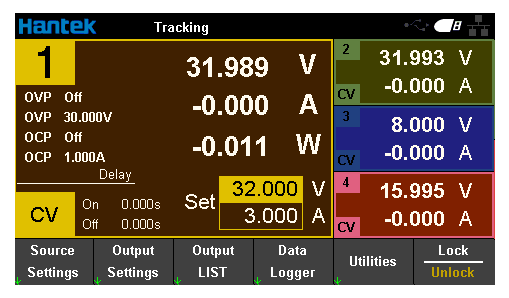

4.3 英寸彩色显示屏
四通道设置值和实际输出值同屏显示，一目了然，内置V\A\W数值及波形显示，变化趋势尽在掌握。

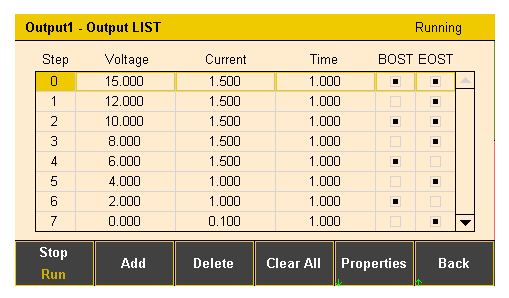

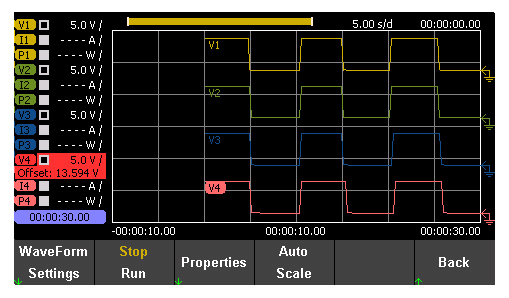

列表和数据记录功能
列表和数据记录功能通过编辑单步的电压、电流、时间等生成多种复杂的序列，以满足复杂的测试需求，并通过数据记录功能记录每步的实际电压、电流、功率数据，并生成波形图。
低纹波噪声,低负载调整率,快速瞬态响应
低纹波噪声：＜350 μVrms / 2 mVpp，满足高纯度供电的需求；低负载调节率：电压: ≤0.01% + 2mV，电流: ≤0.01% + 250μA，从容应对负载的变化；快速瞬态响应时间：≤50μs，满足对电压快速变化的需求；

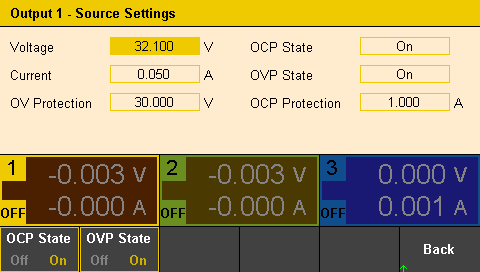

过压、过流、过温保护功能
提供过压/过流保护功能，可以灵活设置过压和过流参数，对负载实现有效保护。

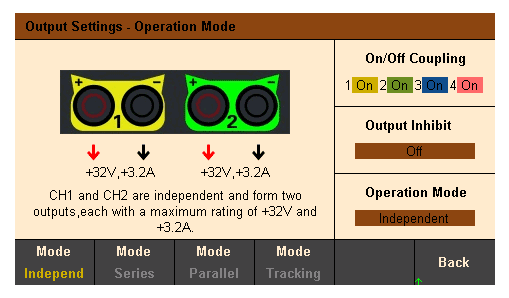

独立、串联、并联、跟踪四种模式
串并联功能能够将两路电源合并成一路电源使用，获得加倍的电压或电流，扩大了电源的适用范围和灵活性。

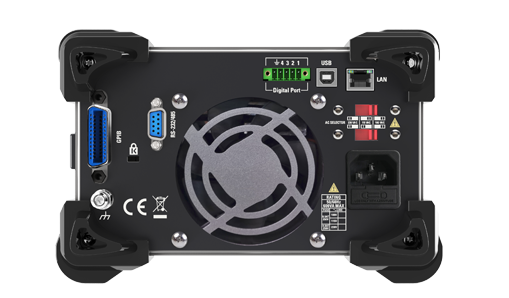

丰富的接口配置
USB HOST、USB DEVICE、LAN、4线数字I/O接口；RS232/RS485、GPIB；支持后置输出功能，2线/4线模式显示。

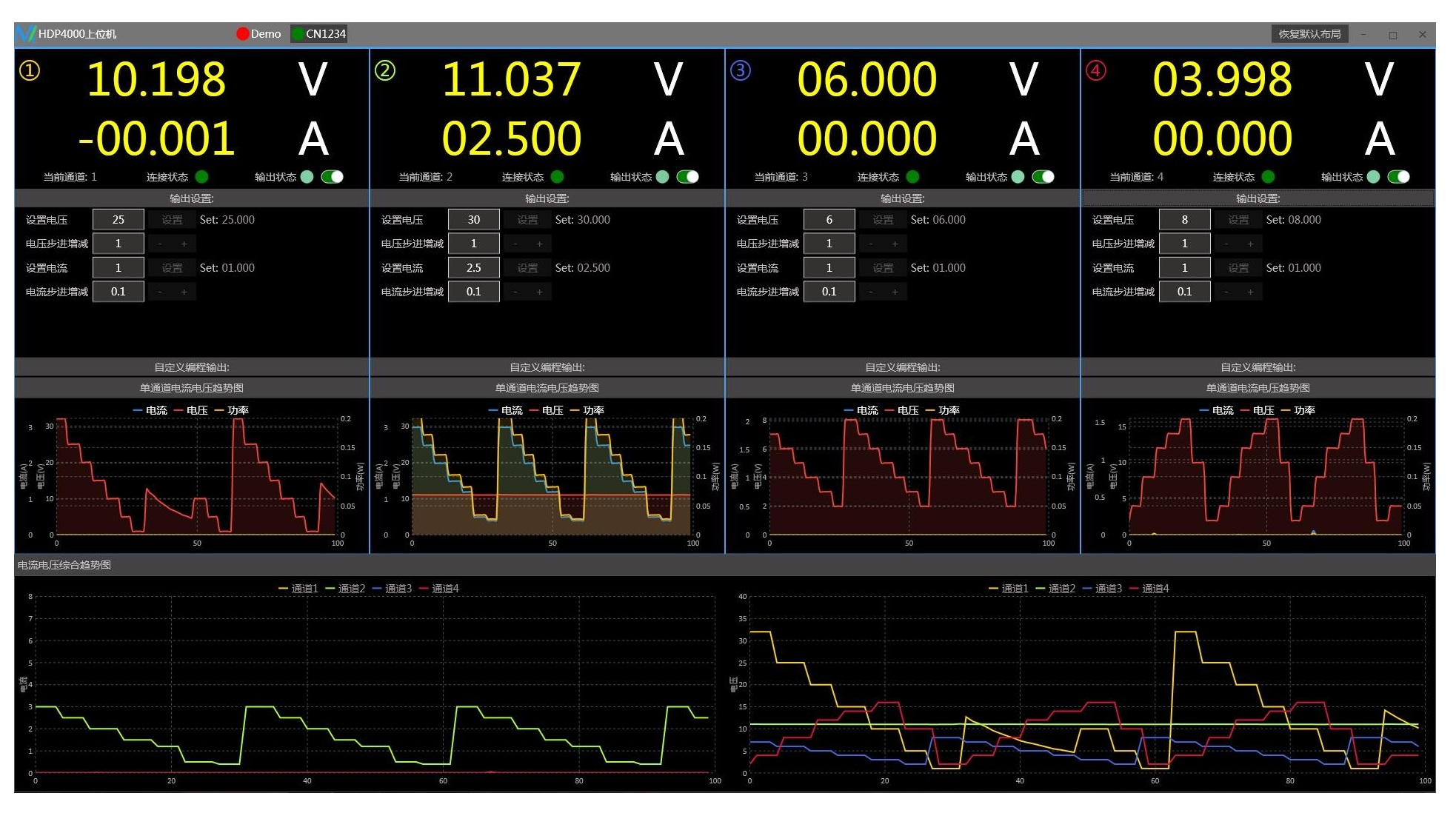

方便的电脑连接
即插即用，安全稳定，提供免费的二次开发说明，便于组成自动测试系统。
技术参数
| 直流输出（0℃～40℃） | |||||
|---|---|---|---|---|---|
| 通道 | 电压 | 电流 | |||
| HDP43XX | CH1 | 32V | 3.2A | ||
| CH2 | 32V | 3.2A | |||
| CH3 | 8V | 5A | |||
| HDP44XX | CH1 | 32V | 3.2A | ||
| CH2 | 32V | 3.2A | |||
| CH3 | 8V | 2A | |||
| CH4 | 16V | 1.5A | |||
| 串并联输出 | |||||
| 通道 | 串联 | 并联 | |||
| HDP43XX | CH1 | 64V,3.2A | 32V,6.4A | ||
| CH2 | |||||
| CH3 | — | — | |||
| HDP44XX | CH1 | 64V,3.2A | 32V,6.4A | ||
| CH2 | |||||
| CH3 | — | — | |||
| CH4 | — | — | |||
| 负载调整率 ±（输出百分比+偏置） | |||||
| 电压 | < 0.01% + 2 mV | ||||
| 电流 | < 0.01% + 250 μA | ||||
| 线性调整率 ±（输出百分比+偏置） | |||||
| 电压 | < 0.01% + 2 mV | ||||
| 电流 | < 0.01% + 250 μA | ||||
| 纹波和噪声（20Hz～20MHz) | |||||
| 常模电压 | < 350 μVrms/ 2 mVpp | ||||
| 精度（25℃±5℃）±（输出百分比+偏置） | |||||
| 通道 | 编程 | 回读 | |||
| 电压 | 电流 | 电压 | 电流 | ||
| HDP43XX | CH1 | 0.05% + 10 mV | 0.2% + 5 mA | 0.05% + 10 mV | 0.2% + 5 mA |
| CH2 | |||||
| CH3 | 0.1% + 5 mV | 0.1% + 10 mA | 0.1% + 5 mV | 0.1% + 10 mA | |
| HDP44XX | CH1 | 0.05% + 10 mV | 0.2% + 5 mA | 0.05% + 10 mV | 0.2% + 5 mA |
| CH2 | |||||
| CH3 | 0.1% + 5 mV | 0.1% + 10 mA | 0.1% + 5 mV | 0.1% + 10 mA | |
| CH4 | |||||
| 瞬态响应时间 | |||||
| 输出电流从满载到半载，或从半载到满载，输出电压恢复到15mV之内的时间小于50μs。 | |||||
| 机械 | |||||
| 尺寸 | 232*153*392 mm | ||||
| 重量 | HDP43XX | 9.15Kg | |||
| HDP44XX | 9.45Kg | ||||
| 电源 | |||||
| 交流输入（50Hz～60Hz） | 100Vac±10%，115Vac±10%，230Vac±10%（最大250Vac） | ||||
| 最大输入功率 | 600VA | ||||
| 环境 | |||||
| 冷却方法 | 风冷 | ||||
| 工作温度 | 0℃～50℃ | ||||
| 存储温度 | -40℃～70℃ | ||||
| 湿度 | 0℃～30℃：≤95%相对湿度 | ||||
| 30℃～40℃：≤75%相对湿度 | |||||
| 40℃～50℃：≤45%相对湿度 | |||||
| 海拔高度 | 3000米以下 | ||||
