产品概述
APE系列数据记录型变频电源技术先进、可靠性高。产品采用高清彩色液晶屏和高级硅胶按键，带有高精度的电压、电流、功率、频率记录功能。APE系列交流变频电源功率从500W至240kW，输出可模拟世界各地不同电压及频率，具有负载适应性强、输出波形品质好、操作简单、体积小重量轻等特点，具有短路、过流、过压、过热保护功能，适用于进出口设备的生产检测，专业应用于家电、电机、认证机构、医疗设备、照明等领域，满足产品的设计开发、产线检测、质保检测、老化寿命测试等测试要求。
- 最大10.1寸高清液晶显示屏和高级硅胶按键，人机界面友好；
- 具有波形显示及记录功能，记录时间长达30天；
- 动态响应速度快，电压突变反应时间在20ms以内；
- 具备110V/220V，50Hz/60Hz等快捷键，一键到位，提高日常工作效率；
- 具有过热保护、过流保护、过压保护和过功率保护；
- 输出波形纯净，波形失真度低；
- 具备电压上浮下浮快捷操作，快速测试设备在额定电压允许波动范围内的性能；
- 启动状态下输出电压、频率可调，使用灵活；

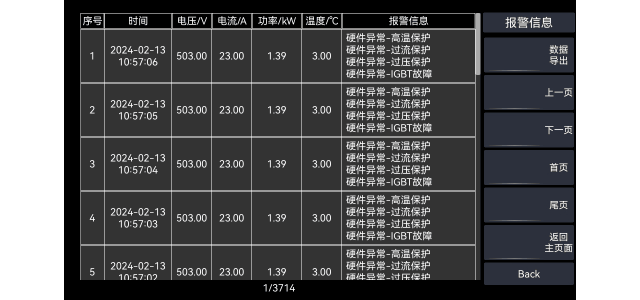

- 具备智能监控功能，实时监控内部电压，电流，温度等参数，一旦出现异常，立即报警，提示操作人员及时处理；
- 适应三相不平衡负载，三相电源的任一相可以作为单相电源独立使用。

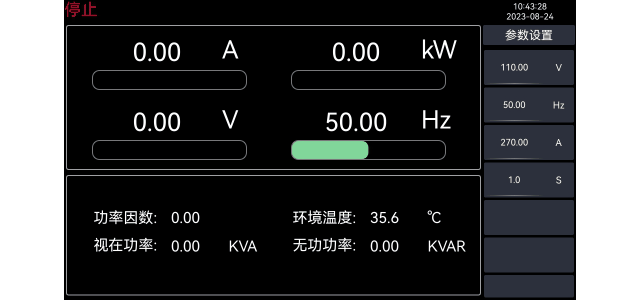

电压，电流，功率，温度记录功能
产品自带温度、高精度电压、电流、功率、功率因数、频率表，实现超高性价比。

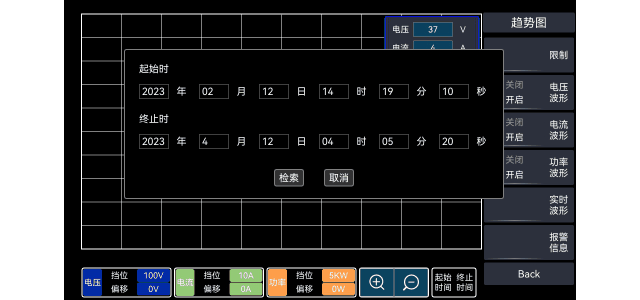

波形显示与记录功能，记录时间长达30天
可长时间记录设备的电压、电流、功率等信息，并绘制动态曲线，数据记录的间隔时间可设置。
具备多个快捷键
具有110V/220V，50Hz/60Hz等快捷键，一键到位，提高日常工作效率；

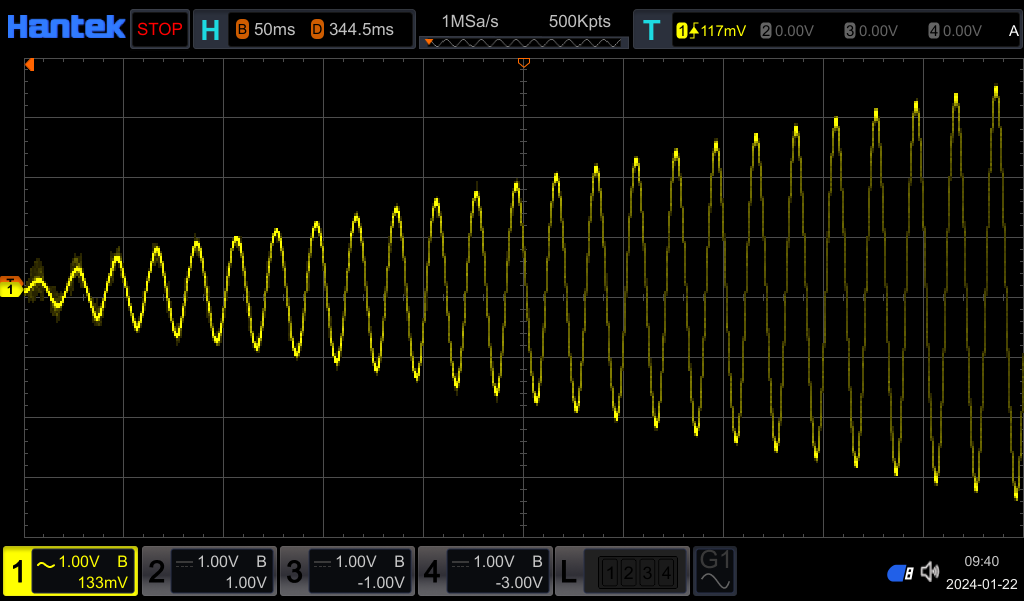

List 输出序列波形
为用户提供简单易行的方式来实现输出参数逐步或连续的变化，输出电压的幅度。可以模拟各种电源瞬间断电、缓升等特性。

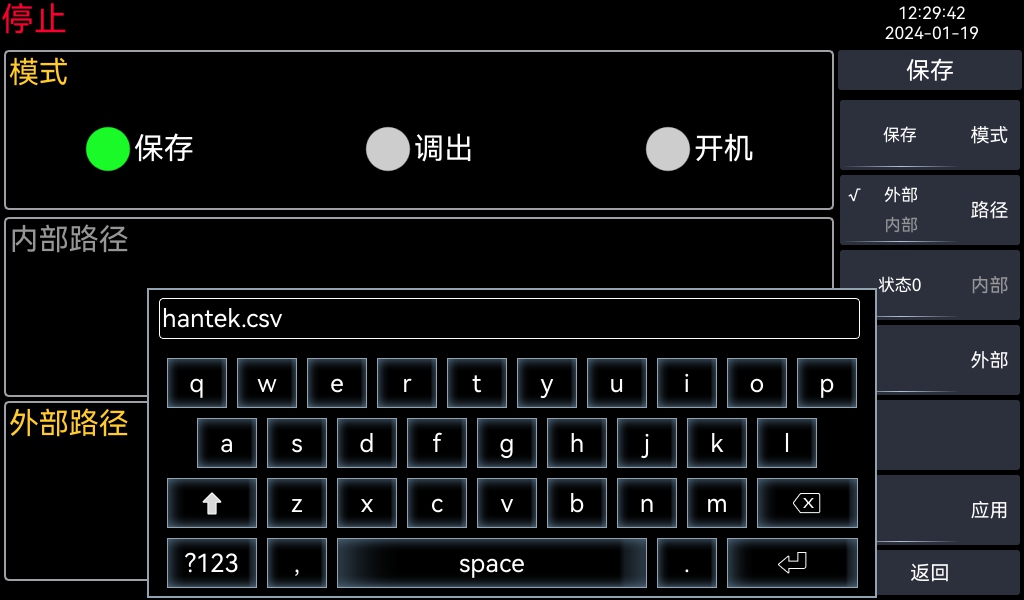

前置USB接口实现导入导出文件功能
通过USB接口导入CSV 格式文件。外部存储功能，将系统设置保存到外部存储器中。

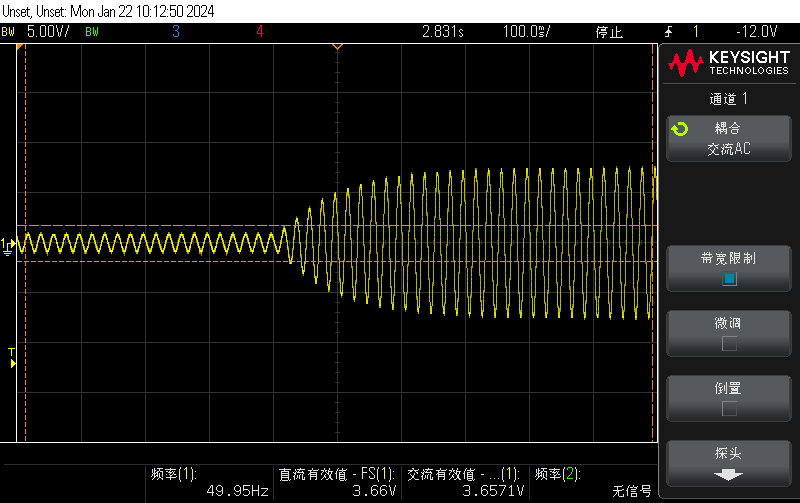

设置软启动时间
可以让用户自行设置电压软启动时间，使电压有规律的递增，逐步达到设定值，也可以减少待测物开机时的浪涌电流。

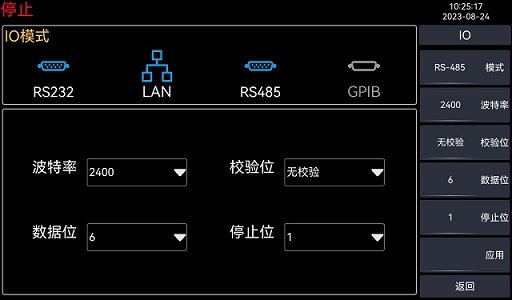

提供丰富的配置接口
标配USB，RS232，RS485、LAN，选配GPIB等通信接口。
技术参数
| 参数 | APE11L500 | APE11L1000 | APE11L3000 | APE11L5000 | APE31L5000 | |
|---|---|---|---|---|---|---|
| 输出功能 | 模拟各国电压 | |||||
| 隔离功能 | 内置隔离变压器 | |||||
| 接线方式 | 输入端：单相两线 输出端：单相两线 | 输入端：三相三线 | ||||
| 输出端：单相两线 | ||||||
| 输出相数 | 单相两线+PE | |||||
| 输出模式 | 单相标准正弦波输出 | |||||
| 输出电压 | 低档：0-150.0V 额定电压：110.0V； | 0-300.0V 额定电压：220.0V | ||||
| 高档：150.0-300.0V 额定电压：220.0V； | ||||||
| 高档锁定：0-300.0V 额定电压：220.0V | ||||||
| 电压设置精度 | 精度：≤0.1% 解析度：0.1V | |||||
| 额定电流 | 低档 | 4.5A | 9.1A | 14A | 23A | 23A |
| 高档 | 2.3A | 4.5A | ||||
| 输出功率 | 500VA | 1KVA | 3KVA | 5KVA | 5KVA | |
| 输出频率 | 45-65Hz,100Hz，120Hz， 200Hz， 240Hz | |||||
| 频率设置精度 | 精度：≤0.05% 解析度：0.1 | |||||
| 频率稳定度 | ≤0.05% | |||||
| 电压失真度 | ＜2%(线性负载） | |||||
| 反应时间 | ≤2ms | |||||
| 电压突变响应时间 | ≤20ms | |||||
| 波峰因数 | 1.41±0.1 | |||||
| 源电压效应 | ≤1% | |||||
| 负载效应 | ≤1% | |||||
| 效率 | ＞85% | >90% | ||||
| 显示模式 | 4.3寸LCD显示 | 7寸LCD显示 | ||||
| 电压测量精度 | 精度：0.2%FS+0.3%显示值 解析度：0.1V | |||||
| 频率测量精度 | 精度：0.05% 解析度：0.1Hz | |||||
| 电流测量精度 | 精度：0.3%FS+0.5%显示值 解析度：0.1A/1A | |||||
| 自动记忆功能 | 设置参数自动记忆，开机自动调用 | |||||
| 快捷组调用 | 10组快捷操作参数组，可快速切换 | |||||
| 实时调整功能 | 启动状态下，可实时调整输出电压设置值 | |||||
| 过载能力 | 105%＜过载≤110% 60秒后切断输出 | |||||
| 110%＜过载≤120% 5秒后切断输出 | ||||||
| 保护装置 | 输出过流、过载保护、输出短路保护、过热保护 | |||||
| 通讯接口 | 标配：RS232/485，USB，LAN | 标配：RS232/485, | ||||
| USB,LAN,数字IO | ||||||
| 选配：GPIB | ||||||
| 输入相数 | 单相两线+PE | 三相三线+PE | ||||
| 输入电压范围 | 220V±10% | 380V±15% | ||||
| 输入频率范围 | 50Hz | |||||
| 工作温度 | 0~40℃ | |||||
| 工作湿度 | 20~90%RH(非凝露) | |||||
| 尺寸L×W×H（mm） | 344×208.5×125 | 455×208.5×125 | 500×430×132 | |||
| 参数 | APE31010 | APE31015 | APE31020 | APE31030 | APE31045 | APE31060 | APE31070 | APE31100 | |
|---|---|---|---|---|---|---|---|---|---|
| 输出功能 | 模拟各国电压 | ||||||||
| 隔离功能 | 内置隔离变压器 | ||||||||
| 接线方式 | 输入端：三相四线输出端：单相两线 | ||||||||
| 输出相数 | 单相两线+PE | ||||||||
| 输出模式 | 单相标准正弦波输出 | ||||||||
| 输出电压 | 低档：0-150.0V 额定电压：110.0V； 高档：150.0-300.0V 额定电压220.0V； 高档锁定：0-300.0V 额定电压：220.0V | ||||||||
| 电压设置精度 | 精度：≤0.1% 解析度：0.1V | ||||||||
| 额定电流 | 低档 | 91A | 136A | 182A | 273A | 409A | 545A | 636A | 909A |
| 高档 | 45A | 68A | 91A | 136A | 205A | 273A | 318A | 456A | |
| 输出功率 | 10KVA | 15KVA | 20KVA | 30KVA | 45KVA | 60KVA | 70KVA | 100KVA | |
| 输出频率 | 45-65Hz | ||||||||
| 频率设置精度 | 精度：≤0.05% 解析度：0.1 | ||||||||
| 频率稳定度 | ≤0.05% | ||||||||
| 电压失真度 | ＜2%(线性负载） | ||||||||
| 反应时间 | ≤2ms | ||||||||
| 电压突变响应时间 | ≤20ms | ||||||||
| 波峰因数 | 1.41±0.1 | ||||||||
| 源电压效应 | ≤1% | ||||||||
| 负载效应 | ≤1% | ||||||||
| 效率 | ＞90% | ||||||||
| 显示模式 | 10.1寸LCD显示 | ||||||||
| 电压测量精度 | 精度：0.2%FS+0.3%显示值 解析度：0.1V | ||||||||
| 频率测量精度 | 精度：0.05% 解析度：0.1Hz | ||||||||
| 电流测量精度 | 精度：0.3%FS+0.5%显示值 解析度：0.1A/1A | ||||||||
| 自动记忆功能 | 设置参数自动记忆，开机自动调用 | ||||||||
| 快捷组调用 | 10组快捷操作参数组，可快速切换 | ||||||||
| 实时调整功能 | 启动状态下，可实时调整输出电压设置值 | ||||||||
| 过载能力 | 105%＜过载≤110% 60秒后切断输出 110%＜过载≤120% 5秒后切断输出 | ||||||||
| 保护装置 | 输出过流、过载保护、输出短路保护、过热保护 | ||||||||
| 通讯接口 | 标配：RS232/485,USB,LAN,数字IO 选配：GPIB | ||||||||
| 输入相数 | 三相四线+PE | ||||||||
| 输入电压范围 | 380V±15% | ||||||||
| 输入频率范围 | 50Hz/60Hz | ||||||||
| 工作温度 | 0~40℃ | ||||||||
| 工作湿度 | 20~90%RH(非凝露) | ||||||||
| 尺寸L×W×H（mm） | 635×600×805 | 1000×600×1100 | 1100×750×1300 | 1300×900×1500 | |||||
| 参数 | APE33015 | APE33020 | APE33030 | APE33045 | APE33060 | APE33090 | APE33120 | APE33150 | APE33180 | APE33240 | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 输出功能 | 模拟各国电压 | ||||||||||
| 隔离功能 | 内置隔离变压器 | ||||||||||
| 接线方式 | 输入端：三相四线输出端：三相四线 | ||||||||||
| 输出相数 | 三相四线+PE | ||||||||||
| 输出模式 | 三相标准正弦波输出 | ||||||||||
| 输出电压 | 低档：1.0-150.0V 额定电压：110.0V； 高档：150.0-300.0V 额定电压220.0V； 高档锁定：1.0-300.0V 额定电压：220.0V | ||||||||||
| 电压设置精度 | 精度：≤0.1% 解析度：0.1V | ||||||||||
| 额定电流 | 低档 | 45A | 61A | 91A | 136A | 182A | 273A | 364A | 454A | 545A | 727A |
| 高档 | 23A | 30A | 45A | 68A | 91A | 136A | 182A | 227A | 273A | 364A | |
| 输出功率 | 15KVA | 20KVA | 30KVA | 45KVA | 60KVA | 90KVA | 120KVA | 150KVA | 180KVA | 240KVA | |
| 输出频率 | 45-65Hz | ||||||||||
| 频率设置精度 | 精度：≤0.05% 解析度：0.1 | ||||||||||
| 频率稳定度 | ≤0.05% | ||||||||||
| 电压失真度 | ＜2%(线性负载） | ||||||||||
| 反应时间 | ≤2ms | ||||||||||
| 电压突变响应时间 | ≤20ms | ||||||||||
| 三相相角 | 120°±2° | ||||||||||
| 波峰因数 | 1.41±0.1 | ||||||||||
| 源电压效应 | ≤1% | ||||||||||
| 负载效应 | ≤1% | ||||||||||
| 效率 | ＞90% | ||||||||||
| 显示模式 | 10.1寸高清显示屏 | ||||||||||
| 电压测量精度 | 精度：0.2%FS+0.3%显示值 解析度：0.1V | ||||||||||
| 频率测量精度 | 精度：0.05% 解析度：0.1Hz | ||||||||||
| 电流测量精度 | 精度：0.3%FS+0.5%显示值 解析度：0.1A/1A | ||||||||||
| 自动记忆功能 | 设置参数自动记忆，开机自动调用 | ||||||||||
| 快捷组调用 | 10组快捷操作参数组，可快速切换 | ||||||||||
| 实时调整功能 | 启动状态下，可实时调整输出电压设置值 | ||||||||||
| 过载能力 | 105%＜过载≤110% 60秒后切断输出 110%＜过载≤120% 5秒后切断输出 | ||||||||||
| 保护装置 | 输出过流、过载保护、输出短路保护、过热保护 | ||||||||||
| 通讯接口 | 标配：RS232/485,USB,LAN,数字IO 选配：GPIB | ||||||||||
| 输入相数 | 三相四线+PE | ||||||||||
| 输入电压范围 | 380V±15% | ||||||||||
| 输入频率范围 | 50Hz/60Hz | ||||||||||
| 工作温度 | 0~40℃ | ||||||||||
| 工作湿度 | 20~90%RH(非凝露) | ||||||||||
| 尺寸L×W×H（mm） | 1000×600×1100 | 1100×750×1300 | 1300×900×1500 | ||||||||
型号及对比
| 系列 | 接线方式 | 输出电压/电流 | 输出功率 | 其他 |
|---|---|---|---|---|
 台式变频电源500VA/1KVA | 输入端:单相两线 输出端:单相两线 | 300V/9.0A | 500VA 1KVA | 标配：USB、LAN、RS232/485接口 |
变频电源APE系列 | 输入端：单相两线 输出端：单相两线 输入端：三相三线 输出端：单相两线 输入端：三相四线 输出端：单相两线 输入端：三相四线 输出端：三相四线 | 300V/13.6A 300V/909.1A 300V/727.2A | 500VA-3KVA 5KVA-100KVA 15KVA-240KVA | RS232,USB,RS485,LAN,数字IO,RS485 |
