LCR 电桥怎么选：频率定生死，夹具定真假
嘉品在售 LCR 数字电桥与阻抗分析仪 126 款、16 个品牌：同惠 47、安柏 18、是德 11、日置 10、MICROTEST 8、优利德 7、Chroma 致茂 6、固纬 4、VICTOR 4、TestKey 4，另有 Hantek、利利普、CEM、FLUKE、力科。选型就三刀：第一刀定频率——同一颗电容 100Hz 和 100kHz 能差一半，频率选错后面全白测；第二刀定准确度——0.05% 是精密与通用的分水岭，0.1%~0.2% 只够抽检；第三刀定偏置——MLCC 和功率电感不加直流偏压，测出来的是「没工作时的容量」。还有两道隐形门槛：夹具和校准，它们决定标称精度能不能兑现。站内价格均按配置询价。
▶3:48频率定生死，夹具定真假
LCR 电桥选型先过两道门槛：一是频率，测试频率要贴着元件的实际工作频率，差一个数量级读数就翻脸；二是准确度，0.05% 是分水岭，往下只能判好坏。六项指标定完，档位自己就出来了。
- 126 款机型
- LCR 电桥
- 3 分 48 秒看完
- 先问一句 · 同一颗电容两个数0:03
- 测什么 · 一颗元件的阻抗0:26
- 六项硬指标 · 真正决定价格0:49
- 第一档 · 手持与入门台式1:19
- 第二档 · 精密主力 0.05%1:48
- 第三档 · 高端与高频2:15
- 倒推选型 · 从元件往回过2:44
- 一页看完 · 型号参数夹具3:15
LCR 数字电桥测的是一颗元件的「阻抗」：在某个频率下给它加一个小交流信号，量出复数阻抗，再换算成 L、C、R、|Z|、Q、D、θ、ESR 这一串参数。它不是「测电感」或「测电容」的专用表，而是一颗元件在某个频率下表现如何的通用秤。
同一颗 10μF 的 MLCC，100Hz 下可能读 10.2μF，100kHz 下只剩 6μF；同一颗 100μH 的功率电感，1kHz 下老老实实，越过自谐振频率读数就翻脸。频率选错，后面测得再准也是废数据——这是 LCR 与万用表最大的区别：万用表测直流电阻，谁测都一样；LCR 测的是频率的函数，而频率是你自己选的。
嘉品在售的 LCR 数字电桥与阻抗分析仪共 126 款、16 个品牌：同惠 47 款、安柏 18 款、是德 11 款、日置 10 款、MICROTEST 8 款、优利德 7 款、Chroma 致茂 6 款、固纬 4 款、VICTOR 4 款、TestKey 4 款，另有长盛、Hantek、利利普、CEM、FLUKE、力科。从几百元的手持表到覆盖 130MHz 的阻抗分析仪，档位差三个数量级——差的全是「频率够不够高、读数够不够准、偏置给不给得起」。
这篇按三刀 + 两道隐形门槛排：频率 → 准确度 → 偏置是选型三刀；夹具 → 校准是买回来之后决定「标称 0.05% 能不能兑现」的两道门槛。前三刀帮你圈出两三台，后两道帮你别用错。
第一刀 · 选型五步，按顺序走
| 步骤 | 要定的事 | 落到参数上 |
|---|---|---|
| ① 定元件类型 | 铝电解 / MLCC / 薄膜电容 / 功率电感 / 共模电感 / 晶振 / 半导体结电容 | 决定频率档，也决定要不要直流偏置 |
| ② 定测试频率 | 取元件实际工作频率的 1/10~1 倍；电解电容按 100Hz/120Hz 或 1kHz，射频元件按工作频段 | 10Hz~10kHz / 至 100kHz / 至 1MHz / 至 8MHz / 30MHz 以上 |
| ③ 定准确度底线 | 研发比对和计量传递要 ±0.05%，来料抽检 ±0.1%，教学维修 ±0.2% 就够 | 基本准确度（不是分辨率） |
| ④ 定使用方式 | 手工单测 / 产线自动分选 / 研发扫频出报告 | 测试速度（ms/次）、Handler 分选、列表扫描、LAN/GPIB |
| ⑤ 定夹具与线 | 贴片夹具 / 开尔文夹 / 四端对测试线 / 偏流盒 | 常被忽略，却直接决定实际误差 |
第二刀 · 五类机型的边界，先归类再谈型号
| 手持表 | 经济台式 | 精密台式 | 高频 / 射频 | 阻抗分析仪 | |
|---|---|---|---|---|---|
| 频率上限 | 10kHz~100kHz | 10kHz~300kHz | 100kHz~2MHz | 1MHz~3GHz | 5MHz~130MHz |
| 基本准确度 | 0.1%~0.5% | 0.1%~0.25% | 0.02%~0.05% | 0.05%~0.8% | 0.045%~0.08% |
| 速度 | 1.5~4 次/秒 | 19~83ms/次 | 12.5~1800 次/秒 | 0.5~7ms/点 | 0.5~2.5ms/点 |
| 偏置能力 | 基本没有 | 部分内置 ±1.5~2.5V | 内置 ±2.5~±40V，可外扩偏流 | 多为选配偏压盒/偏流源 | 内置 ±40V/±100mA 常见 |
| 典型活 | 现场估测、维修、教学 | 来料抽检、教学演示 | 产线分选、研发比对 | 射频元件、磁芯材料 | 元件建模、介电常数、C-V 曲线 |
| 站内代表 | 安柏 AT826 | 安柏 AT2811 | 安柏 AT3818 | MICROTEST 6630 | 是德 E4990A |
第三刀 · 四档定位，对号入座
🧰 逐款带你看
下面七组按「你会怎么用它」排。表里频率、准确度、速度、偏置全部照产品库规格书原样写，规格书没写的一律留「—」，不替厂家补参数；价格站内均为按配置询价。
A · 手持便携：现场估测、维修、来料快筛
手持档的价值是「随手就能测」，不是精度。上限基本在 100kHz，准确度 0.1%~0.5%，没有直流偏置，探针就是夹具。适合维修判好坏、仓库点数、产线上随手确认「这颗有没有装反」；要出报告、要做判定，手持表不够格。
| 型号 | 测试频率 | 基本准确度 | 速度/显示 | 一句话 |
|---|---|---|---|---|
 安柏 AT825 | 100Hz/120Hz/1kHz/10kHz | 0.2% | 4 / 1.5 次/秒；2.8" 彩 TFT | 100Ω 恒阻、0.6Vrms，安柏手持的入门款 |
 安柏 AT826 | 100Hz/120Hz/1kHz/10kHz/100kHz | 0.2% | 4 / 1.5 次/秒 | 手持里频率够用的那一档，能测到 100kHz |
 安柏 AT827 | 50Hz 起多频点 | 0.2% | 2.5~10 次/秒 | 0.3/0.7/1.0Vrms 三档电平，能测小信号元件 |
 安柏 AT828 | 50Hz 起多频点 | 0.2% | 2.5~10 次/秒 | AT827 的同档兄弟，按现货选 |
 同惠 TH2822E | 100Hz/120Hz/1kHz/10kHz/100kHz | 0.1% | 4 次/秒 | 手持里少见的 0.1%，主参 4 万字读数 |
 同惠 TH2822D | 100Hz/120Hz/1kHz/10kHz | 0.1% | 4 次/秒 | TH2822 系列的低频版，便宜一档 |
 同惠 TH2822M | 至 10kHz | 0.5% | 2 次/秒 | 笔式迷你表，揣兜里那种 |
 同惠 TH2821B | 100Hz/120Hz/1kHz | 0.3% | 约 3 次/秒 | 最便宜的一档，没有分选功能 |
 是德 U1733C | 100Hz/120Hz/1kHz/10kHz/100kHz | 0.2% | — | 5 频点，是德手持里最高配 |
 是德 U1732C | 100Hz/120Hz/1kHz/10kHz | 0.2% | — | 4 频点，性价比档 |
 优利德 UT622E | 至 100kHz | 0.1% | 20 次/秒 | 手持里速度最快的之一，1800mAh 电池 |
 优利德 UT612 | 100Hz/120Hz/1kHz/10kHz/100kHz | — | 0.6Vrms 测试电压 | 便宜大碗，修板够用 |
 固纬 LCR-1000 | 按型号至 10kHz | 0.2% | 触摸 + 按键双操作 | 固纬掌上系列，操作最顺手的一档 |
 CEM DT-9935 | 100Hz/120Hz/1kHz/10kHz/100kHz | — | 0.6Vrms | 双层 LCD，自动识别 L/C/R |
 VICTOR 4080/4082 | 按型号多频点 | — | 2024 款 | 国产手持，价格友好 |
 VICTOR LCR-10K | 10kHz | — | 电桥镊子形态 | 贴片元件直接夹，测 0402 最省事 |
B · 经济入门台式：教学、小厂来料检验、简单分选
这一档的共同点是频率固定几个点（100Hz/120Hz/1kHz/10kHz 为主）、准确度 0.1%~0.25%、速度 3~20 次/秒。测常规电解电容、普通电感、电阻完全够；但要测高频元件、要看连续频点、要加偏置，这一档全部做不到。
| 型号 | 测试频率 | 基本准确度 | 速度 | 一句话 |
|---|---|---|---|---|
 安柏 AT2811 | 100Hz/120Hz/1kHz/10kHz | 0.25% | 3 / 10 次/秒 | 安柏最便宜的一台，五档分选 + LED 大数显 |
 安柏 AT810 | 100Hz/120Hz/1kHz/10kHz | 0.1% | 15 / 5 / 3 次/秒 | 真空 VFD 四色显示，RS232 + Handler 都给了 |
 安柏 AT810D | 100Hz/120Hz/1kHz/10kHz | 0.2% | 2 / 5 次/秒 | AT810 的简化版，接口保留 |
 安柏 AT817D | 50Hz~100kHz（10 点） | 0.1% | 3 / 8 / 20 次/秒 | AT817 精简版，20 次/秒在这档算快的 |
 同惠 TH2810D | 100Hz/120Hz/1kHz/10kHz | 0.1% | 83ms | 同惠走量款，Handler + RS232 |
 同惠 TH2811D | 100Hz/120Hz/1kHz/10kHz | 0.1% | 83ms | TH2810 系列的姊妹型号 |
 同惠 TL2812D | 100Hz/120Hz/1kHz/10kHz | 0.1% | 83ms | 和 2811D 同平台，按现货选 |
 同惠 TH2810B+ | 100Hz/120Hz/1kHz/10kHz | 0.1% | 19 / 83 / 333ms | 19ms 快速档，比老款快一截，带 USB |
 同惠 TH2817B+ | 100Hz/120Hz/1kHz/10kHz | 0.1% | 19 / 83 / 333ms | 2U 紧凑机身，产线工位友好 |
 同惠 TH2817C+ | 50Hz~100kHz（11 点） | 0.1% | 19 / 83 / 333ms | 同样是 0.1%，但频率点数给到 11 个 |
 固纬 LCR-900 | 100Hz/120Hz/1kHz/10kHz/100kHz | 0.2% | — | 固纬入门线，够用不贵 |
 优利德 UTR2810E+ | 至 10kHz | 0.10% | 43 / 185 / 350ms | 2.8" TFT，RS-232 + Handler（仅 2810E+） |
 TestKey TK2810 | 至 100kHz（111 点） | 0.1% | 19ms 快速 | 4.3" 彩屏 2U，频点数在这个价位算多 |
 Hantek HT2810C | 100Hz~100kHz 连续 | 0.10% | 2 / 5 / 10 次/秒 | 100Hz 起连续可调，1Hz 步进，5 档 BIN |
 VICTOR 4090/4091 | 至 100kHz（1Hz 步进） | 0.2% | — | 3.5" TFT 五位显示，内部偏置 10~1500mV |
C · 精密中端（0.05% 主力）：产线分选与研发常规测量
这一档是绝大多数元器件厂的真实主力：0.05% 基本准确度、10Hz 起连续频率、内置 ±2.5V 直流偏置、10~14 档分选、Handler 接 PLC。判断一台够不够用，看三行：频率下限能不能到 10Hz、偏置是不是内置且可编程、分选档位够不够你的 BIN 数。
| 型号 | 测试频率 | 基本准确度 | 速度 | 偏置 / 分选 | 一句话 |
|---|---|---|---|---|---|
 安柏 AT3810A | 10Hz~20kHz（0.001Hz 分辨率） | 0.05%（慢/中速） | 40 / 10 / 3 次/秒 | ±2.5V；10 步列表 | 四参数同测，低频段元件专用 |
 安柏 AT3817A | 10Hz~100kHz | 0.05% | 40 / 10 / 3 次/秒 | ±2.5V，可选外部偏置；增强 Handler | 中英双语界面，产线好上手 |
 安柏 AT3818 | 10Hz~300kHz（0.001Hz 分辨率） | 0.05% ±5 字 | 40 / 10 / 3 次/秒 | ±2.5V；14 档比较器 | 安柏这一档的顶配，300kHz 全覆盖 |
 安柏 AT2816A | 50Hz~200kHz 连续 | 0.05% | 40 / 10 / 3 次/秒 | 可选 GPIB | 主副四参数全 6 位显示 |
 安柏 AT2817 | 50Hz~100kHz（16 点） | 0.05% | 40 / 10 / 3 次/秒 | 6 档分选 | 16 个固定频点，够用且便宜 |
 安柏 AT2818 | 10Hz~300kHz | 0.05% | 30 / 10 / 5 次/秒 | 14 档分选 + 256 次平均 | AT2818 是 300kHz 档的老将，Rev.E 加了 RS485 |
 安柏 AT810A | 10Hz~20kHz | 0.05% | 30 次/秒 | — | 0.05% 里最便宜的一台，低频专用 |
 同惠 TH2830 | 20Hz~200kHz | 0.05% | 12.5ms 快速 | 内置 0~±5V / 0~±50mA | 4.3" LCD，紧凑机身，性价比标杆 |
 同惠 TH2832 | 20Hz~200kHz | 0.05% | 12.5ms 快速 | 同上 | TH2830 的同平台型号，按接口选 |
 同惠 TH2832D | 20Hz~200kHz | 0.05% | 12.5ms 快速 | 同上 | 带 DCR 直流电阻测量 |
 同惠 TH2827A | 20Hz~300kHz | 0.05% | 13ms 快速 | 内置 0~±5V；201 点列表 | 4.3" TFT，能测变压器参数 |
 同惠 TH2827C | 20Hz~1MHz | 0.05% | 13ms 快速 | 内置 0~±5V；201 点列表 | 1MHz 档的 TH2827，高频元件够用 |
 同惠 TH2816A+ | 50Hz~200kHz | 0.02% | 60 次/秒 | — | 0.02% 精度，国内这一档的最高水准 |
 同惠 TH2816B+ | 50Hz~200kHz | 0.02% | 60 次/秒 | — | 9 级精细量程，30Ω/100Ω 恒定源阻 |
 固纬 LCR-6002/6020/6100/6200/6300 | 10Hz~2k / 20k / 100k / 200k / 300kHz | 0.05% | 25ms 快速 | ±2.5V 内置；LCR-16 ±45V / LCR-17 ±2.5A 选配 | 3.5" 彩 LCD，2U 半机架，最多同屏 4 参数 |
 利利普 LCR2000 | 10Hz~300kHz | 0.05% | 40 次/秒 | ±2.5V；3.5" LCD | 国产 300kHz 档，标配 RS232/Handler/USB |
 优利德 UTR2830E/2832E/2833E | 20Hz~100k / 200k / 300kHz | 0.05% | 12.5ms 快速 | 10 档分选；USB/LAN/RS232/Handler | 4.3" TFT，6 位读数，DCR 标配 |

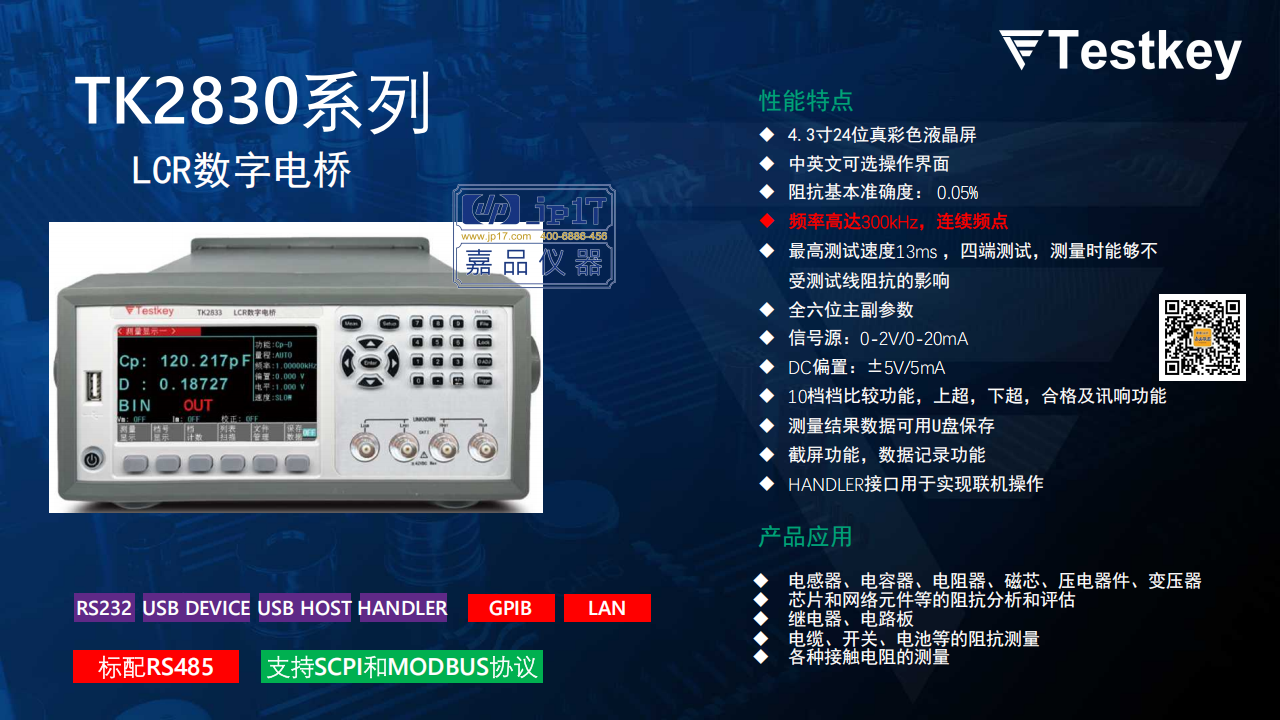

 TestKey TK283X | 20Hz~300kHz 连续 | 0.05% | 12.5ms 快速 | ±5V/5mA；10 档比较 | 4.3" 彩屏 2U，国产走量款 |
 VICTOR 4092A/4092B/4092C/4092D/4092E | 10Hz~1MHz | 0.05% | 20ms（≥100Hz） | 内部 ±2V，外部 ±60V；GPIB/LAN/USB/Handler | 7 寸彩屏，1MHz 档里少见的国产机 |
 长盛 CS7620 | 20Hz~1MHz 连续（10μHz 分辨率） | ±0.05% | — | 0~2V 内部偏置；10 组列表 | 240 点线性/对数扫频，国产扫频机 |
D · 高端大屏高速：1800 次/秒 与 2MHz 档
这一档的差别不在「能不能测」，在「测得多快、看得多全、偏置给得多大」。TH2840 的双 CPU 把速度推到 1800 次/秒（0.56ms 一次），10.1 寸屏把四参数 + 设置 + 分选状态铺在一屏；E4980B 把 20Hz~2MHz、0.05%、5.6ms 做成国际基准。产线节拍卡在测试环节、或者要看 C-V 曲线的，只能上这一档。
| 型号 | 测试频率 | 基本准确度 | 速度 | 偏置 | 一句话 |
|---|---|---|---|---|---|
 同惠 TH2840A | 20Hz~500kHz | 0.05% | 1800 次/秒（0.56ms） | ±40V/±100mA + 标配 2A 偏流源 | 双 CPU + Linux + 10.1" 触摸屏，10 档分选 |
 同惠 TH2840B | 20Hz~2MHz | 0.05% | 1800 次/秒 | 同上，偏流源可扩至 120A | 国产高速档的顶配，MLCC 产线常见 |
 同惠 TH2838 | 20Hz~2MHz | 0.05% | — | AC 20Vrms / DC 40V | 1GΩ 阻抗范围，配 TH26077 可测介电常数 |
 同惠 TH2838A | 20Hz~2MHz | 0.05% | — | 同上 | TH2838 的阻抗分析版本 |
 同惠 TH2838H | 20Hz~2MHz | 0.05% | — | AC 20Vrms（同类少见） | 高电平偏置版，C-V 曲线拉得开 |
 同惠 TH2826 | 20Hz~5MHz | 0.1% | 200 次/秒 | — | 5MHz 高频档，覆盖到晶振与磁芯 |
 同惠 TH2836 | 4Hz~8.5MHz | 0.05% | — | 0~±40V | 8.5MHz 还保 0.05%，测高频磁芯的少数选择 |
 是德 E4980A | 20Hz~2MHz | 0.05% | 5.6ms | 选件 001 增强偏置 | 国际基准机型，201 点列表扫描 |
 是德 E4980B | 20Hz~2MHz | 0.05% | 5.6ms | 选件 001 增强偏置 | E4980A 的继任者，LAN/USB/GPIB 标配 |
| 是德 E4980BL | 20Hz~300k/500k/1MHz | 0.05% | — | 选件 001 | 频率缩水、价格下来的 E4980 家族成员 |
 是德 E4981B | 120Hz/1kHz/1MHz | — | — | — | 专用电容计，MLCC 产线的高节拍方案 |
 日置 IM3523A | 40Hz~200kHz | Z ±0.05% | 2ms | DC 偏置单元 9268-10 选配 | 日置的产线机型，EXT I/O 直连 PLC |

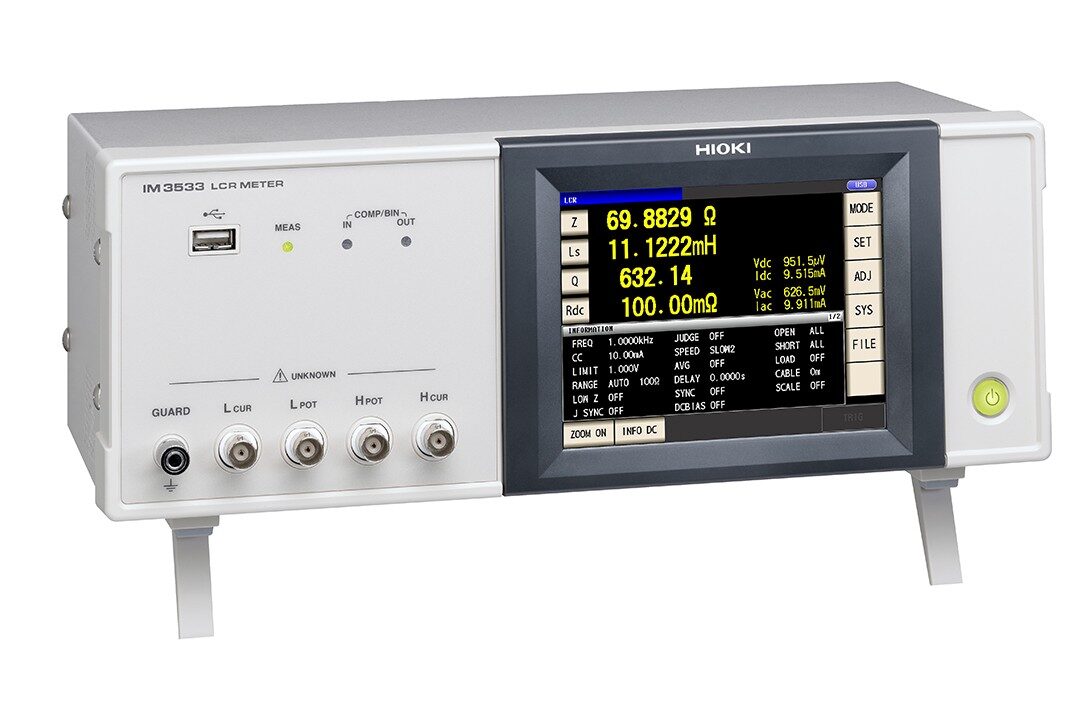

 日置 IM3533 | 1mHz~200kHz | Z ±0.05% | 2ms | DC 偏置单元选配 | 1mHz 起，801 点扫频，研发友好 |
 日置 IM3536 | DC、4Hz~8MHz | Z 0.05% | — | DC 偏压 0~2.5V | 线长补偿 0/1/2/4m，延长线也不掉精度 |

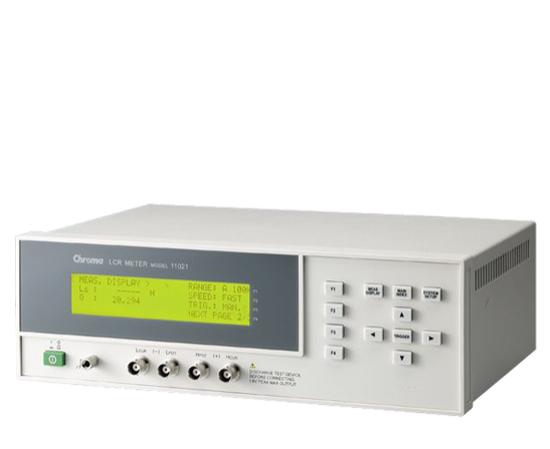

 Chroma 11021/11021-L | 100Hz/120Hz/1kHz/10kHz | 0.1%（-L 版 0.2%） | 75ms | — | 低谐波失真相位侦测，磁性件进料检验常客 |

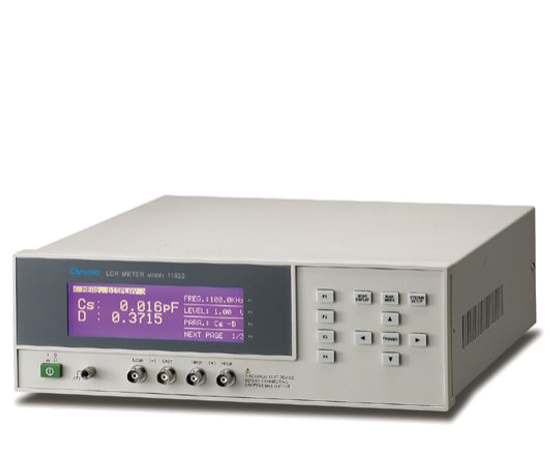

 Chroma 11022/11025 | 50Hz~100kHz（10 点） | 0.1% | 21ms | — | 0.01mΩ 分辨率，低阻抗大容量件专用 |
 MICROTEST 6363 | 10Hz~500kHz | — | — | — | 一次显示四组参数，品保/进料检验 |
| MICROTEST 6365 | 10Hz~500kHz | — | — | — | 低频版本，大容量铝电解电容专用 |
E · 高频 / 射频：1MHz 以上才看得见的真相
功率电感、高频磁芯、陶瓷谐振器、无线充电线圈，在低频下测出来的数值没有意义——它们的损耗、Q 值、自谐振都发生在兆赫兹以上。这一档从 1MHz 起跳，最高到 3GHz；代价是低频段往往缺失或精度下降，别拿它去测大容量电解电容。
| 型号 | 测试频率 | 基本准确度 | 速度 | 一句话 |
|---|---|---|---|---|
 MICROTEST 6630 | DC、10Hz~1/3/5/10/20/30/50MHz（7 档） | ±0.08%（典型 0.05%） | <3ms | LAN/USB/RS232/Handler 标配；2025/7/1 起取消标配 GPIB |
 MICROTEST 6632 | DC、10Hz~50MHz | ±0.08%（典型 0.05%） | <3ms | 带 GPIB 与 C-V 曲线，外部偏压可到 200V、偏流 320A |
 MICROTEST 6621 | 10Hz~30MHz | ±0.05% | — | 外接偏流源可到 640A，测电感饱和电流 |
 Chroma 11050-30M | 75kHz~30MHz | 0.1% | 7ms | Handler/RS232/USB 标配，GPIB 或 LAN 选配 |
 Chroma 11090-030 | 100kHz~300MHz | ±0.8%（典型 0.45%） | 0.5ms/点 | 401 点多频扫描，射频元件与材料 |
 固纬 LCR-8201~8230 | DC、10Hz~1/5/10/20/30MHz（A 版到 50MHz） | 0.08% | 2.5ms | ±12V 内置偏压，ALC 自动准位，五种机型一条线 |
 是德 E4982A | 1MHz~300MHz/500MHz/1GHz/3GHz | — | — | 射频 LCR 的标杆，按频率选件 |
 日置 IM7580A | 1MHz~300MHz | Z ±0.72% | 0.5ms | 半机架，5 种机型覆盖 1MHz~3GHz |
 日置 IM7581 | 1MHz~3GHz 段 | Z ±0.72% | 0.5ms | IM7580 系列高频档 |
 日置 IM7585 | 1MHz~3GHz 段 | Z ±0.72% | 0.5ms | IM7580 系列中高段 |
 日置 IM7587 | 1MHz~3GHz 段 | Z ±0.72% | 0.5ms | IM7580 系列顶配 |
 同惠 TH2852-500 | 1MHz 起，覆盖至 500MHz | ±0.3% | — | 国产射频阻抗分析仪，60kΩ 阻抗范围 |
 同惠 TH2853-050 | 1MHz 起射频段 | ±0.3% | — | TH2853 系列射频 LCR 测试仪 |
F · 阻抗分析仪：建模、材料、C-V 曲线
LCR 电桥回答「这个频率下是多少」，阻抗分析仪回答「从低频到高频，它一路怎么变」。区别在扫频点数、等效电路拟合、以及能不能画曲线。做元件建模、介电常数、压电/磁性材料、半导体 C-V，只有这一档能做。
| 型号 | 测试频率 | 基本准确度 | 速度 | 一句话 |
|---|---|---|---|---|
 同惠 TH2839 | 20Hz~10MHz | 0.05% | — | 自动平衡电桥，配 TH26077 测材料介电常数 |
 同惠 TH2839A | 20Hz~10MHz | 0.05% | — | TH2839 的增强版 |
 同惠 TH2851-015 | 10Hz~15MHz | 0.08% | 2.5ms | 25mΩ~40MΩ，四端对端口，低损耗电容专用 |
 同惠 TH2851-030 | 10Hz~30MHz | 0.08% | 2.5ms | 同上，频率档更高 |
 同惠 TH2851-050 | 10Hz~50MHz | 0.08% | 2.5ms | 同上 |
 同惠 TH2851-080 | 10Hz~80MHz | 0.08% | 2.5ms | 同上 |
 同惠 TH2851-130 | 10Hz~130MHz | 0.08% | 2.5ms | 国产频率天花板，替代国外 120MHz 瓶颈 |
 同惠 TH2848-02 | 4Hz~2MHz | 0.05% | — | 低至 4Hz，测超大容量电解电容 |
 同惠 TH2848-05 | 4Hz~5MHz | 0.05% | — | 4Hz 起点 + 5MHz 上限，覆盖面最宽的一档 |
 是德 E4990A | 20Hz~10/20/30/50/120MHz（5 种选件） | ±0.08%（典型 0.045%） | — | 25mΩ~40MΩ，内置 0~±40V/0~±100mA 偏置 |
 是德 E4991B | 1MHz~3GHz | 0.65% | — | 射频材料测量，可选温度特征分析 |
 日置 IM3570 | 4Hz~5MHz | Z ±0.08% | 0.5ms | LCR 模式 + 分析模式二合一，SiC/GaN/MLCC 偏压 |
G · 配套件：偏置、夹具、系统
偏置和夹具不是「选配可买可不买」——测 MLCC 的直流偏压特性、测功率电感的饱和电流，没有偏流源根本做不了。这一组是给主机配的，买之前先确认主机支持哪一档。
| 配套件 | 能力 | 配套主机 | 一句话 |
|---|---|---|---|

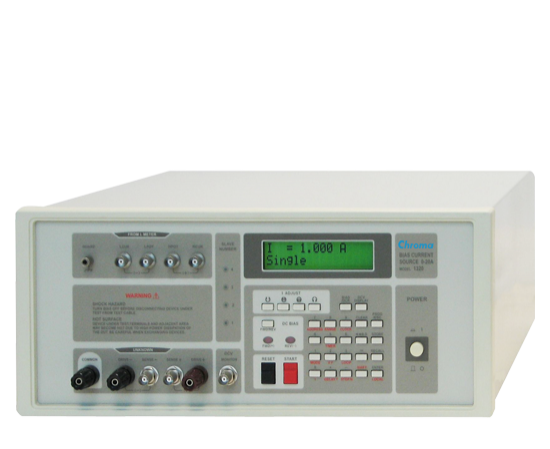

 Chroma 1320/1320S/1320-10A | 直流重叠电流源 | Chroma 11021/11022 系列 | 给 LCR 表叠加直流偏流，测电感直流叠加特性 |

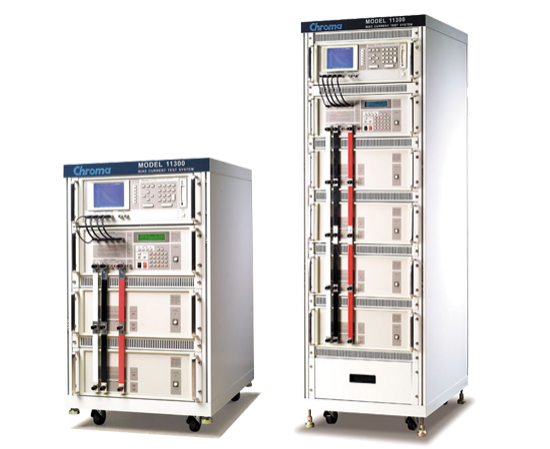

 Chroma 11300 | 直流重叠测试系统 | Chroma LCR 系列 | 1320 的系统集成版，产线自动叠加 |
| 固纬 LCR-16 偏压盒 | ±45V 外部偏压 | 固纬 LCR-6000 系列 | 把 ±2.5V 内偏置扩到 ±45V，测高压 MLCC 必备 |
| 固纬 LCR-17 偏流盒 | ±2.5A 外部偏流 | 固纬 LCR-6000 系列 | 功率电感饱和电流测试的外挂方案 |
| 同惠 TH1778A 系列 | 偏流扩展至 120A | 同惠 TH2840 系列 | 2A 标配不够时往上加，最大 120A |
 日置 IM3590 | 化学阻抗分析仪 | — | 严格说是电化学类，测电池/涂层阻抗，不是元件 LCR |
📊 一张表选对型号
这张表反过来用：先说你要测什么，再往后看该配什么。左边是活，中间是底线，右边是站内能直接点开的系列。
六款同台比：横着看差别在哪
| 对比项 | 同惠 TH2840B | 安柏 AT3818 | 固纬 LCR-6300 | MICROTEST 6630 | 是德 E4980B | 优利德 UTR2833E |
|---|---|---|---|---|---|---|
| 测试频率 | 20Hz~2MHz | 10Hz~300kHz | 10Hz~300kHz | DC、10Hz~50MHz | 20Hz~2MHz | 20Hz~300kHz |
| 基本准确度 | 0.05% | 0.05% ±5 字 | 0.05% | ±0.08%（典型 0.05%） | 0.05% | 0.05% |
| 显示 | 10.1" 1280×800 触摸屏 | 彩色显示屏 | 3.5" 彩色 LCD | 彩色显示屏 | 彩色显示屏 | 4.3" TFT，6 位 |
| 测试速度 | 1800 次/秒 | 40 / 10 / 3 次/秒 | 25ms 快速 | <3ms | 5.6ms | 12.5ms 快速 |
| 直流偏置 | ±40V/±100mA + 2A 偏流源 | ±2.5V（可外扩） | ±2.5V；LCR-16/17 选配 | 内置 ±12V（可外接偏流源） | 选件 001 增强偏置 | — |
| 分选 / 扫描 | 10 档 + 可编程 Handler | 14 档比较器 | 10 步列表测试 | BIN 分级 + Handler | 201 点列表扫描 | 10 档分选 |
| 最适合 | 高速产线 + C-V 分析 | 国产精密通用主力 | 通用精密、教育市场 | 宽频到 50MHz | 国际基准、对标数据 | 国产高性价比走量 |
按场景对号：你要干的活 → 该配什么
| 你要测的活 | 别低于这条线 | 站内首选 | 备选 |
|---|---|---|---|
| 学校教学、维修判好坏 | 多频点、自动识别 L/C/R | 安柏 AT826 | 是德 U1733C、优利德 UT622E |
| 来料抽检（常规电容电感） | 0.1%~0.25%、四频点、Handler 分选 | 安柏 AT810 | 同惠 TH2810B+、TestKey TK2810 |
| 产线自动分选（BIN 判定） | 0.05%、12.5~25ms、10 档以上分选 + Handler | 安柏 AT3818 | 同惠 TH2832、固纬 LCR-6300 |
| 研发比对、要出报告 | 0.02%~0.05%、连续频点、列表扫描 | 同惠 TH2816A+ | 是德 E4980B、同惠 TH2827A |
| MLCC 直流偏压 / C-V 曲线 | ±40V 以上 DC 偏置、能画曲线 | 同惠 TH2840B | 同惠 TH2838H、是德 E4990A |
| 功率电感饱和电流 | 偏流源 2A 起，大电流要外扩 | MICROTEST 6621 | MICROTEST 6632、同惠 TH2840B（可扩 120A） |
| 大容量铝电解电容 | 频率低到 4Hz~100Hz，量程要大 | 同惠 TH2848-02 | MICROTEST 6365、Chroma 11025 |
| 射频元件、高频磁芯 | 30MHz 以上，最好到 300MHz | MICROTEST 6630 | Chroma 11050-30M、固纬 LCR-8210 |
| 陶瓷谐振器、晶振 | 覆盖自谐振点，1MHz 以上连续 | 日置 IM3536 | 日置 IM7580A、是德 E4982A |
| 材料介电常数、元件建模 | 扫频点数多、能拟合等效电路 | 同惠 TH2851-130 | 是德 E4990A、日置 IM3570 |
| 现场维修、仓库盘点 | 手持、多频点、DCR | 是德 U1733C | VICTOR LCR-10K 镊子、固纬 LCR-1000 |
🔧 核心仪器
手持：安柏 AT825/AT826/AT827/AT828、同惠 TH2821B/TH2822A/C/D/E/M、是德 U1731C/1732C/1733C、优利德 UT611/612/622A-C-E、固纬 LCR-1000、CEM DT-9935、VICTOR 4080/4082、VICTOR LCR-10K 电桥镊子；
经济台式：安柏 AT2811/AT810/AT810D/AT817D、同惠 TH2810D/TH2811D/TH2810B+/TH2817B+/TH2817C+/TL2812D、固纬 LCR-900、优利德 UTR2810E+、TestKey TK2810、Hantek HT2810C、VICTOR 4090/4091；
精密中端：安柏 AT3810A/AT3816A/AT3817A/AT3818/AT2816A-B/AT2817-A/AT2818/AT810A、同惠 TH2830/TH2832/TH2832D/TH2827A-C/TH2816A+-B+-P、固纬 LCR-6002/6020/6100/6200/6300、利利普 LCR2000、优利德 UTR2830E/2832E/2833E、TestKey TK2817/TK283X、VICTOR 4092A-E、长盛 CS7620；
高端大屏：同惠 TH2840A/TH2840B/TH2838/TH2838A/TH2838H/TH2826/TH2826A/TH2836、是德 E4980A/E4980B/E4980BL/E4981B、日置 IM3523A/IM3533/IM3536、Chroma 11021/11022/11025、MICROTEST 6363-6367；
高频射频：MICROTEST 6621/6630/6632、Chroma 11050-30M/11090-030、固纬 LCR-8201-8230 与 A 版 8250A、是德 E4982A、日置 IM7580A/7581/7583/7585/7587、同惠 TH2852-050 至 -500 与 TH2853；
阻抗分析仪：同惠 TH2839/TH2839A/TH2848-02-05-10/TH2851-015 至 -130、是德 E4990A/E4991B、日置 IM3570；
配套：Chroma 1320/1320S/1320-10A 直流重叠电流源、11300 直流重叠测试系统、固纬 LCR-16 偏压盒与 LCR-17 偏流盒
✅ 选型关键要点
- 频率是第一道闸，不是「有就行」：LCR 测的是频率的函数。铝电解按 100Hz/120Hz（或 1kHz）看容量，MLCC 按 1kHz 或 1MHz 看容量，功率电感要看到自谐振频率以下，射频元件按工作频段。买之前先写一行「我要在 ___ Hz 下测 ___」，这行写不出来，任何型号都没法推荐。
- 0.05% 是精密与通用的分水岭：0.1%~0.25% 的机器在满量程 10% 以下的小工作点，实际误差会放大到 1%~2.5%，只能判「好坏」，判不了「公差带很窄的合格」。厂内判定卡在 ±1% 以内、要做批次趋势分析的，直接上 0.05%；计量传递、对外出报告，看 0.02%（TH2816A+/B+）。
- 「基本准确度」不是你的实际误差：厂家标的是最佳量程、最佳速度、刚校准完的值。实际误差 ≈ 基本准确度 × 量程倍率 + 夹具残量 + 温度漂移。拿自己的工作点（比如 100nF 在 1kHz）按手册公式算一遍，比看宣传页有用。
- 速度决定产线能不能用：83ms/次 约合每秒 12 颗，12.5ms/次 约合每秒 80 颗，0.56ms/次 约合每秒 1800 颗。节拍卡在这里的时候，换快机比加人加治具都划算；但要注意——快速档通常牺牲平均次数和精度，公差紧的时候不能一直挂在最快档。
- 直流偏置是 MLCC 和电感的命门：高介电常数 MLCC（X5R/X7R）加到额定电压，容量掉 50%~80% 是常态；功率电感在饱和电流附近，感量掉一半不稀奇。不加偏压测出来的只是「零偏压标称值」。内建 ±2.5V 只够小信号，测 MLCC 要 ±40V 以上，测功率电感要偏流源（2A 起，大功率到 120A~640A）。
- 夹具和测试线的影响，常常大于仪器之间的精度差：普通两端夹子每 10cm 引线就有约 0.1μH 电感，测 1μH 以下的电感误差直接上百%；四端对（开尔文）把电流线和电压线分开，引线阻抗才被剔出读数。测小阻抗、小电感、大电容，四端对不是「可选」，是「必须」。
- 开路 / 短路校准必须做，换夹具就要重做：开路校准扣掉夹具并联残容，短路校准扣掉串联残感和接触电阻。不做校准直接用，低阻抗端误差能到几个百分点。高频（>100kHz）、低阻抗（<1Ω）、换夹具、换环境，还要补做负载校准。
- 串联 / 并联等效电路选错，读数能差一倍：低阻抗元件（大电容、小电感）用串联等效（Cs/Ls-Rs），高阻抗元件（小电容、大电感）用并联等效（Cp/Lp-Rp）。同一颗电容两种模式读出的数不一样，不是仪器坏了，是模式没设对。
- 「分辨率 0.0005」不等于「准确度 0.05%」：0.0005 是显示能读到第几位，0.05% 才是读得准不准。宣传页把 6 位读数写最前面时，往下翻两屏找「基本准确度」那一行，那才是能兑现的指标。
- 高频机不是万能的：1MHz 起步的射频机型，低频段往往没有 100Hz/120Hz 档，测大容量电解电容会读不准甚至超量程。要跨频段看一颗元件的特性，老老实实选 4Hz~8MHz（IM3536）或 10Hz~50MHz（6630）这种宽频机。
💡 温馨提示
下面几条都是现场踩出来的，下单前扫一眼。
- 拿 1kHz 的读数去评价一颗 100kHz 下工作的 MLCC：最常见的误判。测试频率必须贴着元件的实际工作频率——开关电源里的滤波电容工作在几十到几百 kHz，用 1kHz 的读数判合格，等于用体重秤量身高。
- 不做开路 / 短路校准就开工：新机拆箱、换夹具、换测试线、搬了位置，都要重做。很多人抱怨「这台机器不准」，八成是上一次校准还停在出厂那次。
- 四端对线当两端线用：把电流端和电压端并在同一个夹子上，四端对就退化成两端，引线阻抗又回到读数里。还有人拿延长线不加补偿——日置 IM3536 给了 0/1/2/4m 线长补偿，就是为这件事准备的。
- 串并联等效电路搞反：电解电容（大容量、低阻抗）用串联，小容量陶瓷电容用并联。模式选错，同一颗件两次读数能差 10%~100%，然后就开始怀疑仪器。
- MLCC 不加直流偏压测容量：X5R/X7R 加到额定电压，容量掉一半是常态。要看真实工作容量必须有 ±40V 以上偏置；拿零偏压标称值去做设计，余量会算错。
- 把分辨率当精度买：6 位读数、0.0005 分辨率听着唬人，基本准确度可能只有 0.2%。比对参数统一盯「基本准确度」这一行，别被读数位数带走。
- 买高频机去测大容量电解：射频机型低频档缺失，100μF 以上的电解电容要么读不准要么超量程。宽频机（4Hz~8MHz）才是「什么都能测一点」的选择。
- 接口按老黄历配：MICROTEST 自 2025/7/1 起，6630 与 6360 系列（6363/6364/6365/6367）取消标配 GPIB。产线系统还挂在 GPIB 上的，下单前必须确认改用 LAN/USB/RS-232 还是另配选件。
🙋 常见问题
- LCR 数字电桥和阻抗分析仪到底差在哪？
- 差在「一个点」和「一条线」。电桥在设定频率点上给精确读数，快、稳、适合判定；阻抗分析仪能连续扫频、画阻抗-频率曲线、拟合等效电路，适合建模和材料研究。价格差一个数量级，但如果你的活只是「这颗合格不合格」，买阻抗分析仪就是浪费。
- 为什么同一颗电容，不同频率读数差那么多？
- 因为电容不是理想电容，等效电路里还有串联电阻 ESR 和串联电感 ESL。低频以容性为主，高频 ESL 开始起作用，过了自谐振点甚至变成感性。铝电解在 100Hz 和 100kHz 能差 20% 以上，MLCC 在高频段容量也会掉。所以规格书都写明测试频率——脱开频率谈容量，没有意义。
- 0.05% 和 0.1% 差一倍，多花的钱值不值？
- 看拿它干什么。判「合格/不合格」、公差带 ±5% 以上的，0.1% 完全够；公差带收到 ±1%、要做批次趋势分析、要给客户出检测报告的，0.05% 是底线；做计量传递或对标国外数据的，看 0.02%。精度不够带来的返工和误判成本，通常比仪器差价高。
- 测 MLCC 为什么必须加直流偏压？
- 高介电常数陶瓷（X5R/X7R）的介电常数随电场强度下降，加到额定电压时容量可能只剩标称的 20%~50%。电源滤波电路里电容是带直流工作的，按零偏压标称值去算纹波，实际会不够。正规做法是「直流偏压 + 交流小信号」叠加测量，仪器要有 DC Bias 能力，测高压 MLCC 要看 ±40V 以上。
- 四端对（开尔文）测试线能自己做吗？
- 能接，但别省。四端对的关键是电流回路和电压检测回路在元件端子处才汇合，引线长度、屏蔽、端子接触电阻都会破坏这个前提。自制线材往往屏蔽不到位，测高阻抗时漏电流、测低阻抗时接触电阻都会放大误差。原厂夹具贵，但带补偿参数，换了还能调回来。
- 校准多久做一次？
- 三个触发条件：换夹具/换线、环境温度变化大、读数开始漂，遇到就做开路 + 短路校准。高频、低阻抗、高精度场合还要加负载校准。仪器本身的年度计量校准是另一件事，按公司质量体系走。
- 手持 LCR 表能替代台式吗？
- 不能。手持表上限多在 100kHz、准确度 0.1%~0.5%、没有偏置、没有 Handler、做不了分选判定。它能解决「这颗是不是坏了」，解决不了「这颗在 1MHz 下容量偏了多少」。现场筛完可疑件，回实验室还是要上台式复测。
- 产线自动分选要配什么接口？
- 三样：Handler（把 BIN 判定结果以电平信号送出去，接 PLC 或分选机）、外部触发（让 PLC 决定什么时候测）、速度（12.5ms 以内才跟得上高速分选机）。要连 MES 存数据再加 RS-232/LAN；老系统可能还要 GPIB，注意新机型是否已取消标配。
- 为什么站内价格都写「询价」？
- LCR 电桥的价格跟频率档、是否含偏置源、接口选配、夹具配置强相关：同一系列 300kHz 和 1MHz 差一档，加不加 GPIB、配不配四端对夹具，总价能差 30%~50%。把被测元件、测试频率、判定公差、要不要接产线告诉我们，报的是能直接下单的实价。
🏭 他们都用得上
本类在售机型一览（126 款 / 16 品牌）
同惠 Tonghui（47 款）：TH2826、TH2826A、TH2836、TH2838、TH2838A、TH2838H、TH2839、TH2839A、TH2840B、TH2840A、TH2848-02、TH2848-05、TH2848-10、TH2851-015、TH2851-030、TH2851-050、TH2851-080、TH2851-130、TH2852-050、TH2852-100、TH2852-200、TH2852-350、TH2852-500、TH2853-050、TH2830、TH2830N、TH2832、TH2832D、TH2827A、TH2827C、TH2816A+、TH2816B+、TH2816P、TH2810B+、TH2817B+、TH2817C+、TH2810D、TH2811D、TH2811DN、TL2812D、TH2821B、TH2822A、TH2822C、TH2822D、TH2822E、TH2822M、TH2848-02L
安柏 anbai（18 款）：AT2811、AT810、AT810A、AT810D、AT817D、AT3810A、AT3816A、AT3817A、AT3818、AT2816A、AT2816B、AT2817、AT2817A、AT2818、AT825、AT826、AT827、AT828
是德 Keysight（11 款）：E4980A、E4980B、E4980BL、E4981B、E4982A、E4990A、E4991B、U1701B、U1731C、U1732C、U1733C
日置 HIOKI（10 款）：IM3523A、IM3533、IM3536、IM3570、IM7580A、IM7581、IM7583、IM7585、IM7587、IM3590（电化学）
MICROTEST（8 款）：6630、6632、6621、6363、6364、6365、6366、6367
优利德（7 款）：UTR2830E 系列、UTR2810E+ 系列、UT611、UT612、UT622A、UT622C、UT622E
Chroma 致茂（6 款）：11050-30M、11021/11021-L、11022/11025、11090-030、1320 直流重叠电流源、11300 直流重叠测试系统
固纬 GWinstek（4 款）：LCR-6000 系列、LCR-8200/8200A 系列、LCR-900 系列、LCR-1000 掌上型
VICTOR（4 款）：4090A/4091A 系列、4092A~4092E、4080/4082 手持、LCR-10K 电桥镊子
TestKey（4 款）：TK2810 系列、TK2817 系列、TK283X 系列、LCR 数字电桥
其他：Hantek HT2810C、Hantek HT2921D、利利普 LCR2000、CEM DT-9935、FLUKE LCR55A、力科 LCR 仪表、长盛 CS7620
参数说明与数据来源
本文的频率、准确度、速度、偏置、接口数据来自各型号在嘉品产品库中的规格字段（对应厂商规格书与型录），规格书未标注的项目一律留「—」，不做推算；系列机型（如 LCR-6002/6020/6100/6200/6300、TH2851-015~-130、6630 的 7 档频率）共用一个产品页，具体档位以订货型号为准。价格站内统一按配置询价——同一系列换频率档、加偏置源、配夹具，价差很实在。
选型最快的路径：把「被测元件 + 测试频率 + 判定公差 + 要不要接产线/加偏置」四件事发给我们，我们直接给到 2~3 个能下单的型号和夹具清单，不用你自己在 126 款里翻。
联系方式：官方网站 www.jp17.com ｜ 国内站 www.jp17.com.cn ｜ 服务热线 400-6886-456 ｜ 微信小程序「嘉品仪器云平台」。
